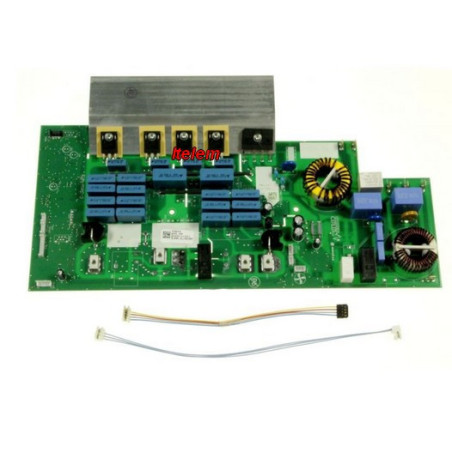

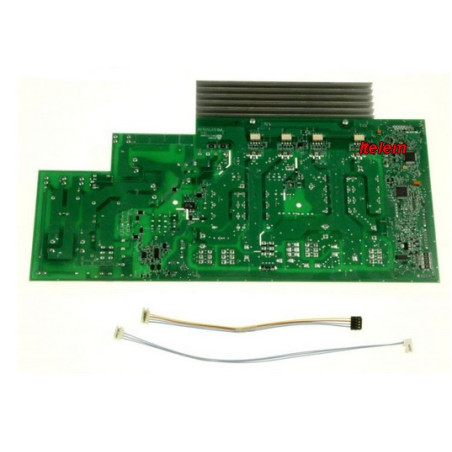

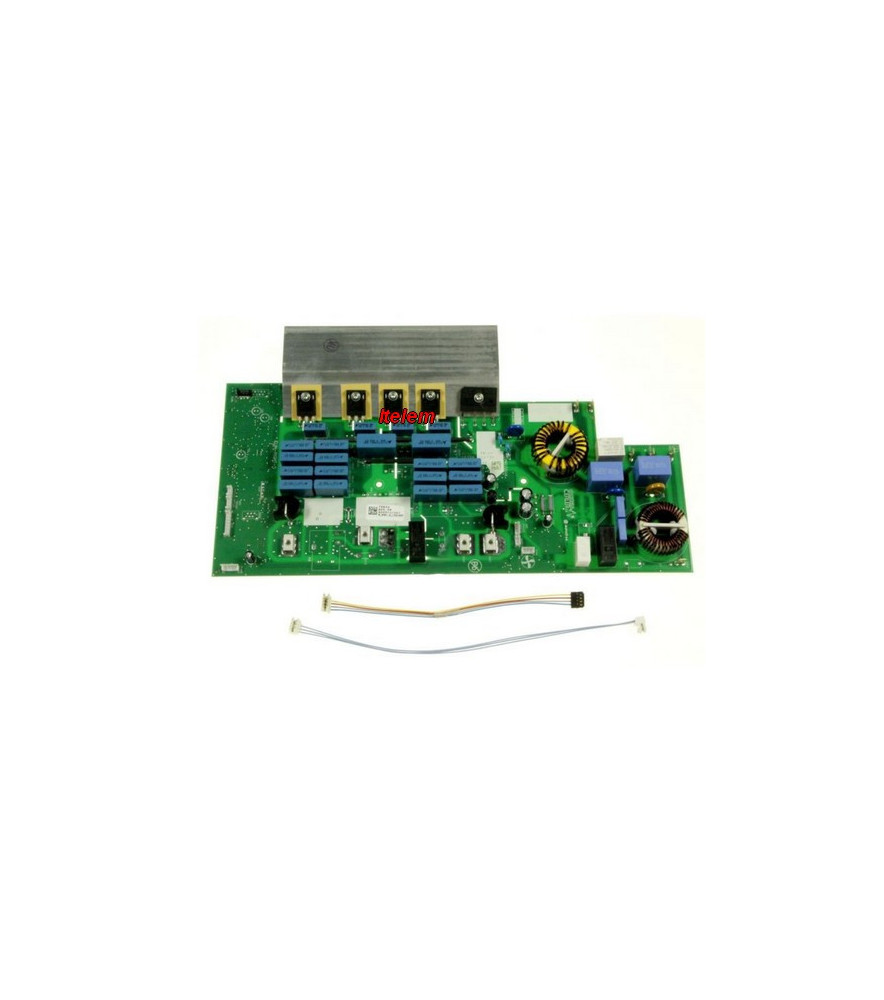

Carte de puissance droite plaque de cuisson Bosch Siemens

Descriptif produit

Carte de puissance droite réf. 00748613, pièce d'origine pour plaque de cuisson à induction Bosch, Siemens, Neff et autres marques du groupe BSH. Elle correspond au module ELIN droit : l'électronique de puissance qui alimente les inducteurs du côté droit de la plaque. Elle équipe les plaques à architecture électronique dissociée, avec une carte à gauche et une carte à droite. La fiche constructeur précise que les plaques à induction BSH peuvent comporter une ou plusieurs cartes selon la largeur et la configuration de la table, il reste donc primordiale de varéifier par la référence technique sous la plaque pour commander la pièce adéquate.

Problèmes et pannes résolus

Plaque qui s'arrête brutalement en cours de cuisson, foyers du côté droit qui ne chauffent plus, plaque qui ne fonctionne plus du tout, code défaut F9 ou FOP signalant une erreur de communication entre les cartes gauche et droite. Dans ce dernier cas, contrôler d'abord le faisceau ou la nappe de liaison et les connecteurs entre les deux cartes, puis remplacer la carte de droite si le défaut persiste, la carte de gauche n'étant à changer qu'ensuite.

Caractéristiques

Identification

• Référence : 00748613
• Type : carte de puissance droite, module ELIN droit de plaque à induction
• Position : sous la plaque de cuisson, côté droit, appareil vu de face

Marques

• Marques compatibles : Bosch, Siemens, Neff, et autres marques du groupe BSH

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sous la plaque de cuisson.

EH885DC11E/21 EH885DC12E/21

Autres modèles

CA428350/01 CA428350/02 CA428350/03 CA428350X/01 CA428350X/02 CA428350X/03 CA428351/01 EH801ME21E/01 EH801ME21E/02 EH801ME21E/03 EH801SC11/01 EH801TB11/01 EH801TB11/02 EH801TB11/03 EH801TC11/01 EH845EB11/01 EH845EB11/02 EH845EB11/03 EH845EB11E/01 EH845EB11E/02 EH845EB11E/03 EH845EB15E/01 EH845EB15E/02 EH845EB15E/03 EH845EC11/01 EH845EC15E/01 EH845TE11E/01 EH845TE11E/02 EH845TE11E/03 EH875MC21E/01 EH875MC21X EH875ME21E/01 EH875ME21E/02 EH875ME21E/03 EH875ME21W/01 EH875SB31E/01 EH875SB31E/02 EH875SB32E/01 EH875SC11E/01 EH875SE21E/01 EH875SE21E/02 EH875TE11E/01 EH875TE11E/02 EH875TE11E/03 EH875TE11X/01 EH875TE11X/02 EH875TE11X/03 EH879ME21/01 EH879ME21/02 EH879ME21/03 EH879SC11/01 EH885DB11E/01 EH885DB11E/02 EH885DB12E/01 EH885DB12E/02 EH885DC11E/01 EH885DC12E/01 EH885MB11E/01 EH885MB11E/02 EH885MB11E/03 EH885MB21E EH885MB21E/01 EH885MB21E/03 EH885MC11E/01 EH885MC21E/01 PIB801N24E/01 PIB801N24E/02 PIB801N24E/03 PIB875N24E/01 PIB875N24E/02 PIB875N24E/03 PIB875T14E/01 PIB875T14E/02 PIB875T14E/03 PIB885N24E/01 PIB885N24E/02 PIB885N24E/03 PIC801N24E/01 PIC875E24E/01 PIC875N24E/01 PIC875T14E/01 PIC885N24E/01 PIE801N24E/01 PIE801N24E/02 PIE801N24E/03 PIE845T14E/01 PIE845T14E/02 PIE845T14E/03 PIE875N24E/01 PIE875N24E/02 PIE875N24E/03 PIE875T14E PIE875T14E/01 PIE875T14E/03 T43D80N0/01 T43D80N0/02 T43D80N0/03 T43D80N1/01 T43SW8N0/01 T43SW8N0/02 T43SW8N1/01 T43T80N0/01 T43T80N0/02 T43T80N0/03 T43T80N1/01 T44M80N0/01 T44M80N0/02 T44M80N0/03 T44T80N0/01 T44T80N0/02 T44T80N0/03 T44T80N1/01 T45D80X0/01 T45D80X0/02 T45D80X0/03 T45D80X1/01 T45T80X0/01 T45T80X0/02 T45T80X0/03 T45T80X1/01 T83I80N0MC/01 T83I80N0MC/02 T83I80N0MC/03 T83I80N1MC T85I80X0MC/01 T85I80X0MC/02 T85I80X1MC/01

Signes d'usure ou de défaillance

Arrêts soudains de la plaque pendant la cuisson, foyers droits sans réaction, code F9 ou FOP, traces de brûlure sur la carte ou sur un composant, connecteur noirci, odeur de brûlé sous la plaque.

Note technique – Fonction Frying Sensor

Sur les appareils équipés de la fonction frying sensor, une attention particulière est requise. En cas d’échange de l’ELIN, il est indispensable de connecter le cavalier existant référence 614332 de XNTC2.2 sur la nouvelle ELIN afin d’activer correctement la fonction frying sensor. Sans cette opération, la détection et la régulation de température associées à cette fonction ne seront pas opérationnelles.

Codes pannes associés: e0, e1, e2, e3, F0, h, U3.

Conseils avant et après remplacement

Avant de commander, relever le modèle technique de la plaque, la position de la carte à remplacer (droite) et la référence inscrite sur la carte d'origine. Les contrôles ci-dessous sont repris d'un document constructeur sur l'unité d'induction, traduit pour cette fiche et rattaché à cette pièce sur indication du rédacteur : leur rattachement exact à la référence 00748613 est à confirmer.

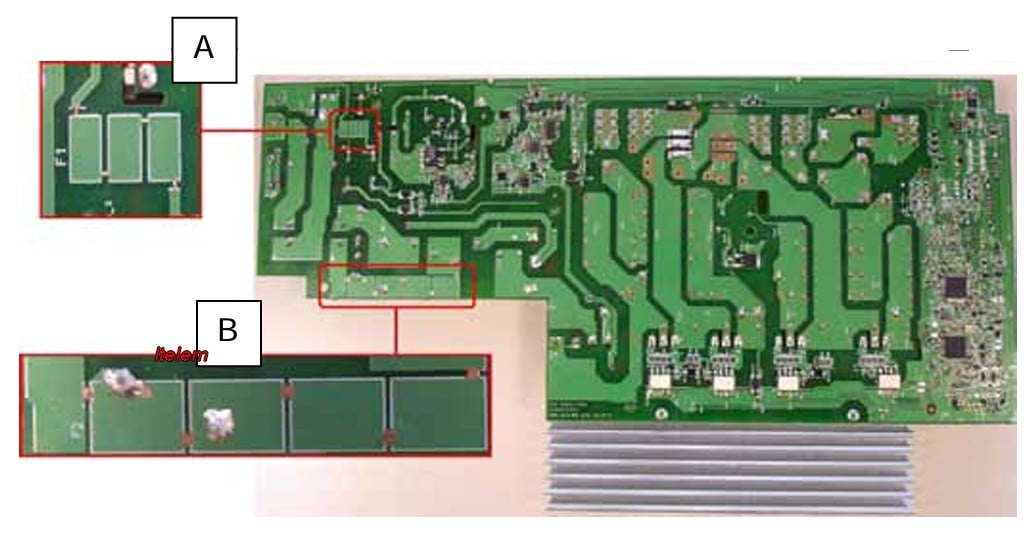

Les contrôles se font hors tension. Commencer par un contrôle visuel, en cherchant les composants brûlés. Mesurer ensuite la résistance entre les pattes des transistors IGBT : les valeurs doivent être supérieures à 10 kΩ pour le repère A et à 5 kΩ pour le repère B (repères renvoyant à un schéma du document d'origine). Vérifier que le filetage de la vis de raccordement de l'inducteur n'est pas usé : en cas d'usure, remplacer la vis, et si c'est la pièce de fixation qui est abîmée, remplacer l'ensemble de l'unité. Contrôler l'intégrité des deux raccords fusibles (puissance et alimentation secteur) : s'ils sont coupés, remplacer l'ensemble de la bobine. Si la zone d'induction associée à la bobine continue de présenter un défaut alors que ces contrôles n'ont rien révélé, remplacer la bobine.

Débrancher la plaque avant toute intervention, repérer les connecteurs avant de les débrancher et protéger la carte de l'humidité. Après remplacement, remonter, rebrancher et vérifier le fonctionnement de tous les foyers ainsi que l'absence de code défaut.

FAQ

Fonction de la pièce

À quoi sert la carte de puissance droite d'une plaque à induction Bosch ou Siemens ?

Elle alimente et commande les inducteurs du côté droit de la plaque. Elle communique avec la carte de gauche, qui gère les commandes et l'affichage. Si elle est défaillante, les foyers concernés ne chauffent plus ou la plaque s'arrête.

Diagnostic de la panne

Que signifie le code F9 ou FOP sur une plaque à induction Bosch ou Siemens ?

Il indique une erreur de communication entre les cartes de gauche et de droite. Contrôler le faisceau, la nappe et les connecteurs entre les deux cartes, puis remplacer la carte de droite si le défaut persiste.

Compatibilité

Comment vérifier que la carte 00748613 convient à ma plaque de cuisson ?

Relever le modèle technique (E-Nr) sur la plaque signalétique, sous la plaque, puis le comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
