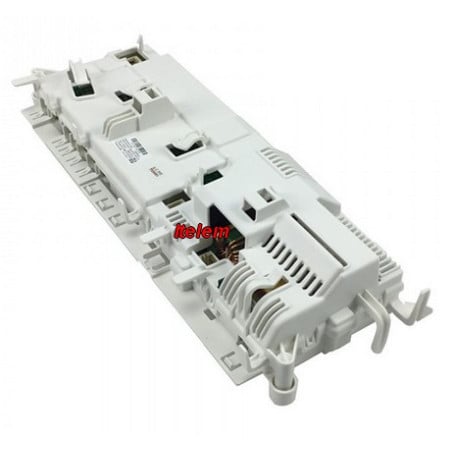

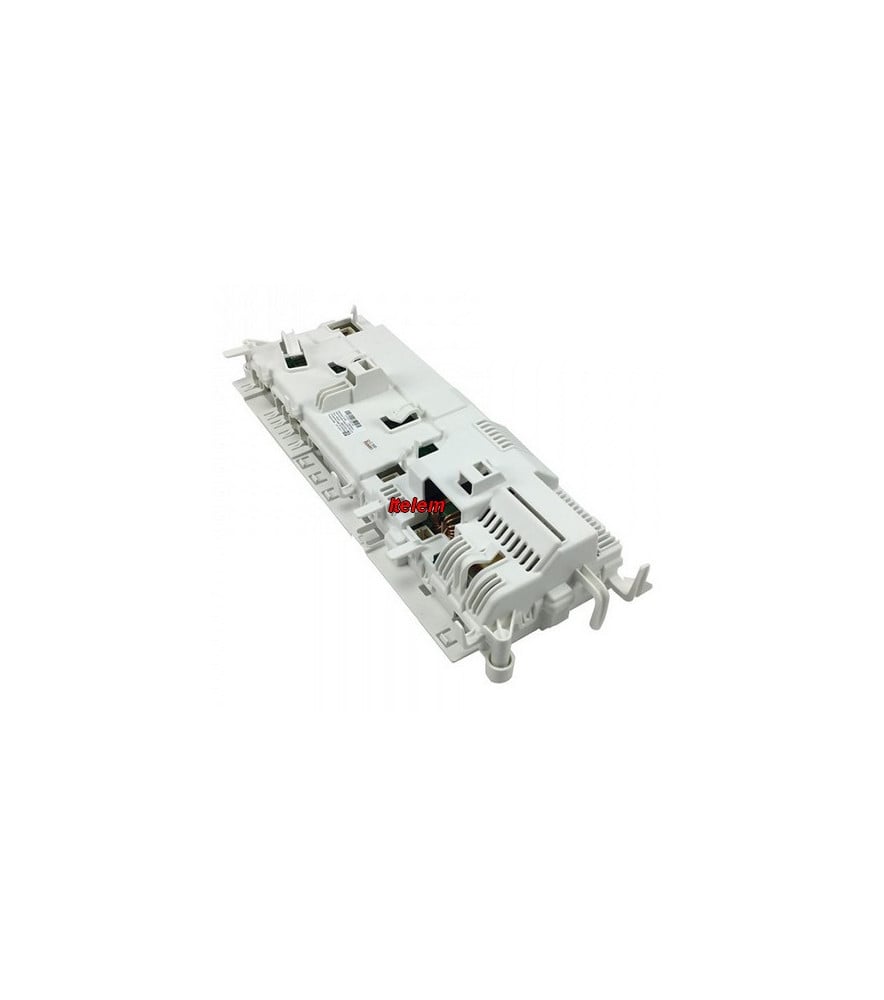

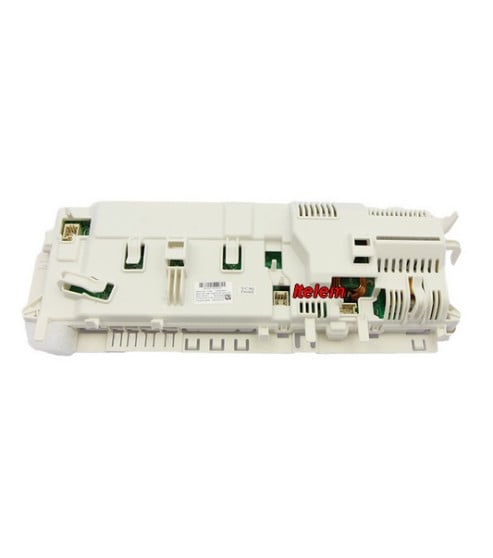

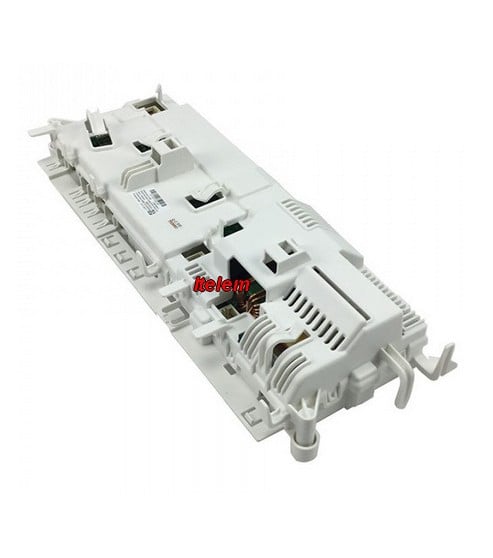

Module électronique de puissance sèche-linge Electrolux AEG Zanussi

Le module électronique référence d'origine 1360064313 est embarqué sur les sèche-linge-linge du groupe Electrolux et ses marques associées. Cet organe est programmé spécifiquement pour l'appareil sur lequel il se monte. Notre équipe technique revient vers vous après commande afin d'obtenir le code usine (en 91), et le numéro de série depuis l'étiquette apposée sur la machine.

Fonctionnalités

• Contrôle l'ensemble des fonctions du sèche-linge.
• Gère les cycles de séchage et leurs paramètres.
• Régule et contrôle la température de l'air.
• Contrôle la vidange de pré-réservoir vers le réservoir.
• Pilote le fonctionnement des sondes et du moteur.
• Gère l'affichage et les commandes du panneau de contrôle.
• Programme test possible.

Symptômes de panne

• Le sèche-linge ne démarre pas ou s'arrête en cours de cycle.
• Problèmes de chauffage de l'air.
• Défaut de séchage
• Commandes du panneau de contrôle qui ne répondent plus.
• Cycles de séchage anormaux, incomplets ou erratiques.
• Affichage d'un code panne


Nous mettons à disposition la liste des codes pannes pour sèche-linge Electrolux correspondante à ce module électronique et rédigé par notre technicien. Un second tutoriel est également disponible concernant le diagnostic à réaliser sur les cartes électronique de sèche-linge, libre à la consultation.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte ou au dos du sèche-linge.
-Code usine (Commençant par 91), suivi de la référence commerciale du sèche-linge.

91609777601 AST8W-1 91609771900 AT77787IH3 91609746504 AT86596IH3 91609778700 E128HT40 91609805300 EDH13488GC 91609770800 EDH3488GDE 91609770900 EDH3488GDE 91609784700 EDH3488GDE 91609775900 EDH3497RDE 91609776500 EDH3497RNE 91609784600 EDH3497TDW 91609770701 EDH3498RDE 91609775403 EDH3498RDE 91609804500 EDH3675PDW 91609804500 EDH3675PDW 91609814300 EDH3682PSS 91609814300 EDH3682PSS 91609804900 EDH3685GDW 91609774700 EDH3685PDW 91609774700 EDH3685PDW 91609764300 EDH3685TDW 91609786300 EDH3685TDW 91609789500 EDH3776GDE 91609789600 EDH3786GBE 91609774101 EDH3786GDE 91609770002 EDH3787GKW 91609775500 EDH3787GSE 91609789700 EDH3788GGE 91609764701 EDH3796PDE 91609764702 EDH3796PDE 91609781301 EDH3798GDE 91609800700 EDH3883PUE 91609780100 EDH3885GFE 91609764800 EDH3887GDE 91609765200 EDH3887GDE 91609765900 EDH3887GDE 91609776000 EDH3887GDE 91609780800 EDH3887GDE 91609780900 EDH3887GDE 91609784500 EDH3887GDE 91609776400 EDH3887GNE 91609776100 EDH3887PDE 91609808800 EDH3888GKW 91609803900 EDH3889GME 91609781201 EDH3896GDE 91609770103 EDH3897GDE 91609804200 EDH3899GFE 91609777300 EDH8000W1 91609769700 EDH9000W1 91609772500 HT30L8120 91609772500 HT30L8120 91609764000 HT32K7126 91609764000 HT32K7126 91609780000 HT33F8120 91609780000 HT33F8120 91609772400 HT33K8126 91609772400 HT33K8126 91609772300 HT40L8120 91609769800 HT53A8110 91609772600 HT54K8126 91609772701 HT55K9127 91609772803 HT66K9128 91609778600 HT71280E 91609765400 KDH8353W 91609746402 KRD7600 91609773700 LT75780IH3 91609773700 LT75780IH3 91609766200 QW6373 91609777500 QW7583 91609770302 RDH3797GFE 91609770400 RDH3874GDE 91609786800 RDH3875GFE 91609764100 T55770IH4 91609764100 T55770IH4 91609808500 T57A++ 91609808500 T57A++ 91609763700 T65770IH4 91609763700 T65770IH4 91609767800 T65771DIH 91609767800 T65771DIH 91609786600 T65771IH1 91609786600 T65771IH1 91609767700 T65771NIH1 91609767700 T65771NIH1 91609763900 T65772IH4 91609763900 T65772IH4 91609808700 T6577EXIH 91609808700 T6577EXIH 91609779800 T6577IH4 91609779800 T6577IH4 91609763800 T66770IH4 91609774800 T66771IH1 91609777000 T66771NIH 91609771700 T66778IH4 91609775700 T75780DIH 91609780300 T75781IHCS 91609780300 T75781IHCS 91609776900 T75782NIH 91609776900 T75782NIH 91609755801 T76480IH3 91609751701 T76490IH3 91609786700 T76781IH1 91609767600 T76785DIH2 91609766300 T76785IH4 91609767400 T76785NIH 91609775600 T76786DIH 91609764200 T76786IH1 91609771600 T76786IH4 91609771400 T76787IH4 91609765000 T76788IH1 91609771300 T76788IH4 91609780600 T76788IHCS 91609780700 T76788IHP 91609771200 T76789IH4 91609776800 T76789NIH1 91609771500 T7678EXIH4 91609745802 T86580IH3 91609773900 T86581IH 91609765500 T86581IH1 91609800800 T86581IH1 91609771100 T86581IH3 91609771000 T86581IH3P 91609796000 T86586DIH 91609781000 T86589IH3C 91609755603 T86590IH1 91609748001 T86590IH3 91609748101 T86590IH3 91609760503 T86590IH3 91609774900 T86590IH3 91609754301 T86595DIH 91609752701 T86597NIH 91609747002 T96695IH 91609786000 TH65776IH3 91609772000 TH86586IH3 91609766100 THP64700I 91609766100 THP64700I 91609766000 THP74800I 91609777200 TP6014TW 91609768401 TP6060TW 91609777100 TP8070TWF 91609777701 TP8328 91609768801 TPEEVTW 91609779700 TPFLEGE+IH 91609779700 TPFLEGE+IH 91609768501 TWL4E204 91609768901 TWLEEV204 91609765300 ZDH8353W 91609776200 ZDH8353W 91609776300 ZDH8353W

FAQ – Module électronique de puissance sèche-linge Electrolux 1360064313

Le module 1360064313 est-il livré programmé ?

Oui, ce module est fourni déjà programmé, ce qui permet un remplacement immédiat sans procédure de configuration. Il suffit de repositionner les connecteurs d’origine et de remettre l’appareil sous tension.

Quels sont les symptômes d’un module électronique de puissance défectueux ?

Les signes les plus courants sont l’absence de chauffe, le moteur qui ne démarre pas, des arrêts intempestifs en cours de cycle, des messages d’erreur répétés ou des traces de chauffe visibles sur la carte. Une surtension peut également provoquer la destruction de pistes électroniques.

Comment vérifier la compatibilité du module 1360064313 ?

La compatibilité doit être validée en fonction du PNC du sèche-linge (numéro à 11 chiffres présent sur la plaque signalétique).

Ce module peut-il résoudre un problème de chauffe ?

Oui. Lorsque la résistance est en bon état mais ne chauffe plus, la panne provient souvent du relais de chauffe présent sur le module électronique. Le remplacement de la carte rétablit alors la montée en température.

Une erreur ENV06 peut-elle être causée par la carte ?

Oui. Sur les sèche-linge Electrolux, AEG et Faure de génération ENV06, des erreurs comme E50, E60, E90 ou E5X peuvent être liées à une défaillance du module de puissance, notamment au niveau du triac moteur ou du relais chauffage.

Peut-on réparer l’ancienne carte au lieu de la remplacer ?

La réparation est rarement recommandée. Les pistes internes étant multicouches et parfois brûlées, la fiabilité n’est pas garantie. La solution la plus durable reste le remplacement complet par un module programmé d’origine.

Faut-il effectuer un reset ou une procédure spéciale après installation ?

Non. Le module étant pré-programmé, aucune manipulation complémentaire n’est nécessaire. Il suffit de lancer un cycle de test pour vérifier le fonctionnement du moteur, du chauffage et de la détection d’humidité.

Quand remplacer le module plutôt qu’un capteur ou une résistance ?

Le module doit être suspecté lorsque :
– Plusieurs composants semblent non alimentés simultanément
– Le moteur reçoit une tension irrégulière
– Le sèche-linge affiche des erreurs de communication internes
– Les mesures électriques des sondes et résistances sont correctes
