Module électronique d'affichage lave-linge Samsung

Module d'affichage PCB pour lave-linge Samsung — gamme WW TA / BGA

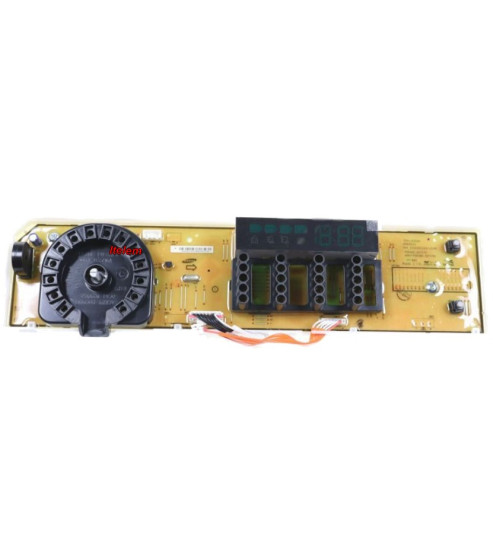

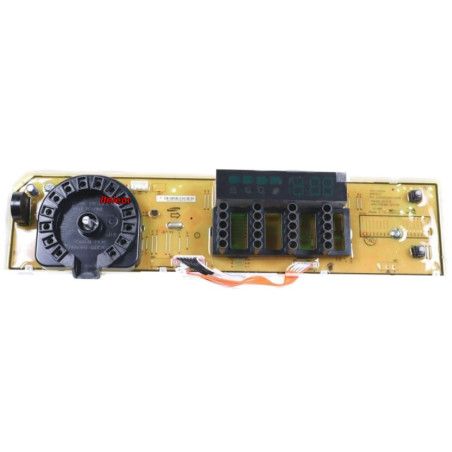

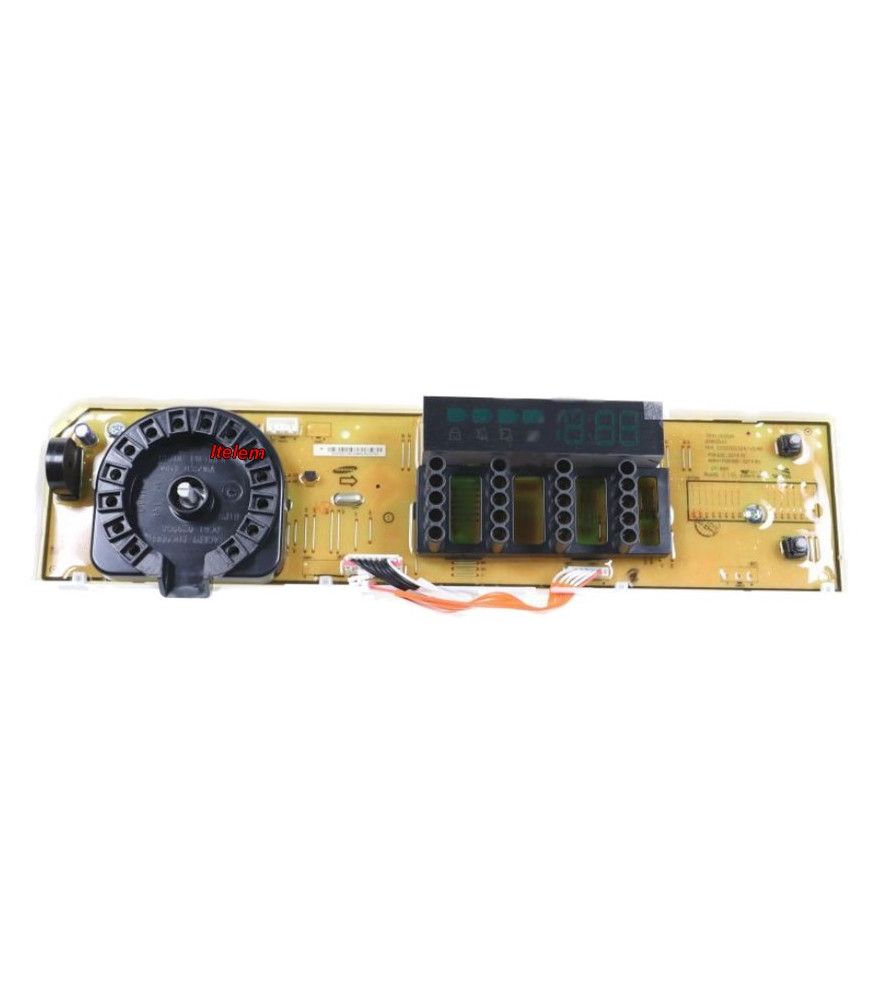

Le module d'affichage référence DC92-01950C est la carte PCB d'interface utilisateur montée sur le bandeau de commande des lave-linge Samsung des séries WW TA et WW BGA. Il assure la gestion complète du panneau de contrôle : réception des commandes de l'utilisateur via les touches tactiles ou mécaniques, affichage des programmes, des températures, des vitesses d'essorage et des codes de fonctionnement ou de panne, et transmission des instructions à la carte principale. Il constitue l'interface de dialogue entre l'utilisateur et le circuit de commande de l'appareil. Une carte d'affichage en bon état garantit la lisibilité des informations de cycle, la réactivité des commandes et l'affichage correct des alertes.

Pannes et symptômes résolus par le remplacement du module d'affichage DC92-01950C

• Affichage totalement absent à la mise sous tension, aucune LED ni segment allumé malgré une alimentation secteur correcte
• Affichage partiel, segments manquants ou chiffres tronqués rendant la lecture du programme impossible
• Clignotement erratique ou aléatoire de l'afficheur sans cause identifiable sur le circuit hydraulique ou mécanique
• Code erreur AC : défaut de communication entre le panneau de commande et la carte principale
• Code erreur AC6 : défaut de communication de la carte Inverter avec incidence sur la commande moteur, après exclusion d'un défaut moteur ou câblage
• Code erreur 1AE : rupture complète de communication entre plusieurs cartes — à investiguer en priorité sur la carte d'affichage avant de suspecter la carte principale
• Code erreur bE / bE1 / bE2 / bE3 : touche du panneau de commande détectée comme bloquée en position enfoncée — après vérification qu'aucune touche n'est physiquement coincée
• Touches ne répondant plus ou répondant de façon aléatoire sans cohérence avec la commande effectuée
• Machine qui ne démarre pas malgré un programme sélectionné, la carte principale étant en attente d'un signal de démarrage que le module d'affichage ne transmet plus

Caractéristiques du module d'affichage DC92-01950C

• Référence constructeur : DC92-01950C
• Type de pièce : Module PCB d'affichage et d'interface utilisateur
• Marque : Samsung
• Type d'appareil : Lave-linge frontal
• Gammes concernées : WW TA (WW70TA, WW75TA, WW80TA, WW81TA, WW90TA, WW95TA, WW10TA, WW11TA) et WW BGA (WW11BGA)
• Pièce d'origine : Oui — pièce constructeur Samsung
• Point de vigilance : Contrôler impérativement la référence inscrite sur l'étiquette apposée sur le boîtier du module monté d'origine dans l'appareil avant commande. La référence doit correspondre exactement à DC92-01950C. Ne pas commander sur la base du modèle seul — vérifier la référence physique sur la carte en place.

Modèles compatibles

Samsung

WW10TA040CE/BO - WW10TA040CX/BO - WW10TA046AE/SV - WW10TA046AX/SV - WW11BGA046AEAH - WW11BGA046AEEC - WW11BGA046AEEF - WW11BGA046AEEO - WW11BGA046AEEP - WW11BGA046AEET - WW11BGA046AEEU - WW11BGA046AELE - WW11BGA046ATET - WW11BGA046ATLE - WW11BGA046AXEP - WW11BGA046AXEU - WW11BGA046TEEC - WW11BGA046TTET - WW11BGA047AEEE - WW11BGA047AELP - WW11BGA047TELP - WW11BGA049AEEG - WW11BGA049AEWS - WW11BGA049AXEG - WW11BGA049TEEG - WW1NBGA047ATEE - WW70TA026AE/AH - WW70TA046AX1MF - WW70TA046TE1MF - WW75TA046TE/SP - WW80TA026AE/AH - WW80TA026TE/EF - WW80TA046AE/SH - WW80TA046AE1FH - WW80TA046AEAEC - WW80TA046AEAEF - WW80TA046AEAEO - WW80TA046AEALE - WW80TA046AH/KJ - WW80TA046AN/EU - WW80TA046AX/EC - WW80TA046AX/FA - WW80TA046AX/GU - WW80TA046AX/SG - WW80TA046AX1FH - WW80TA046AX1MF - WW80TA046AXALE - WW80TA046AXOBS - WW80TA046AXOTL - WW80TA046TE1MF - WW80TA046TEAEC - WW80TA046TEAEF - WW80TA046TEOBS - WW80TA047TE/EE - WW80TA049TH/EC - WW81TA049AEAEG - WW8ETA049AEAEG - WW90TA046AE/GU - WW90TA046AE/RQ - WW90TA046AE/SG - WW90TA046AH/AH - WW90TA046AH/EF - WW90TA046AH/KJ - WW90TA046AT/EF - WW90TA046AX/AH - WW90TA046AX/EF - WW90TA046AX/LE - WW90TA046AX/NQ - WW90TA046AX/RQ - WW90TA046AX/YL - WW90TA046TH/EF - WW90TA046TH/EU - WW90TA047AE1LE - WW90TA047AX/LD - WW90TA047AX1LE - WW90TA047AXOTL - WW90TA049AE/WS - WW90TA049TH/EC - WW95TA046AX/SV - WW9STA046AX1MF

Signes d'usure ou de défaillance du module d'affichage

La dégradation d'un module d'affichage est rarement brutale sur les lave-linge Samsung de cette génération — elle est le plus souvent progressive. Les premiers signes sont un affichage qui se comporte de façon incohérente : segments qui clignotent au démarrage, touches qui répondent avec un délai inhabituel, ou programme qui ne se lance pas alors que la sélection semble correcte. Dans certains cas, le module peut être mis en cause alors que le symptôme visible est un code erreur de communication (AC, bE) dont la cause réelle est une rupture de liaison entre la carte d'affichage et la carte principale, et non une panne de la carte principale elle-même. Avant toute intervention, vérifier le câblage reliant le module d'affichage à la carte principale — un connecteur desserré ou oxydé peut produire exactement les mêmes symptômes qu'une carte défaillante.

Conseils avant et après remplacement du module d'affichage

Débrancher l'appareil du secteur avant toute intervention. Photographier le cheminement et les connexions du câble plat reliant le module d'affichage à la carte principale avant dépose — le sens d'insertion du connecteur est critique et une erreur de branchement peut endommager la carte neuve. Lors du remontage, s'assurer que le connecteur est engagé à fond et que le verrouillage du connecteur ZIF est correctement refermé si applicable. Après remontage, effectuer un test de démarrage sur un programme court pour vérifier la lisibilité de l'affichage et la réactivité de toutes les touches.

FAQ module d'affichage lave-linge Samsung WW

Identification et compatibilité

Comment confirmer que le module DC92-01950C est bien celui monté sur mon appareil ?

Démontez le bandeau de commande et lisez directement la référence imprimée sur l'étiquette collée sur le boîtier de la carte en place. La référence doit être DC92-01950C. Ne pas commander sur la base du modèle seul — plusieurs modules d'affichage coexistent sur des modèles proches selon la version et le marché de destination.

Le module DC92-01950C est-il interchangeable avec la référence DC92-01950B ?

Non. Les deux références sont des pièces distinctes et ne sont pas interchangeables. Vérifier impérativement la référence inscrite sur la carte en place avant de commander.

Panne et diagnostic

Mon lave-linge Samsung WW affiche le code AC ou 1AE — cela signifie-t-il que la carte d'affichage est défaillante ?

Pas nécessairement en premier lieu. Un code AC indique une rupture de communication entre le panneau de commande et la carte principale, qui peut résulter d'un simple connecteur desserré, d'un câble plat endommagé, ou d'une carte d'affichage défaillante. Vérifier d'abord l'état et l'enclenchement du connecteur reliant les deux cartes avant de conclure à un remplacement.

Mon lave-linge affiche bE3 en permanence — la carte d'affichage est-elle en cause ?

Le code bE3 signale qu'une touche du panneau est détectée comme bloquée en position enfoncée. Vérifier d'abord qu'aucune touche n'est physiquement coincée ou encrassée. Si les touches sont libres et que le code persiste, la carte d'affichage est la cause probable et doit être remplacée.

Remplacement

Le remplacement du module d'affichage nécessite-t-il une programmation après installation ?

Sur les modèles concernés par la référence DC92-01950C, le module d'affichage ne nécessite pas de programmation spécifique après remplacement — il est reconnu automatiquement par la carte principale. À confirmer selon les évolutions firmware du modèle exact.

Peut-on remplacer le module d'affichage soi-même ?

L'accès au module d'affichage nécessite le démontage du panneau avant ou du bandeau de commande selon le modèle. L'opération est accessible à un utilisateur bricoleur à condition de respecter les précautions de débranchement secteur et de manipulation des connecteurs plats. En cas de doute, confier l'intervention à un technicien agréé Samsung.
