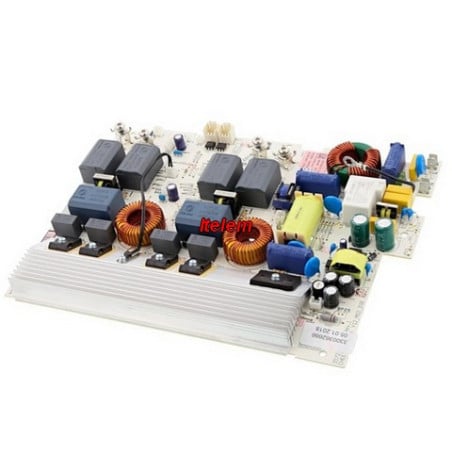

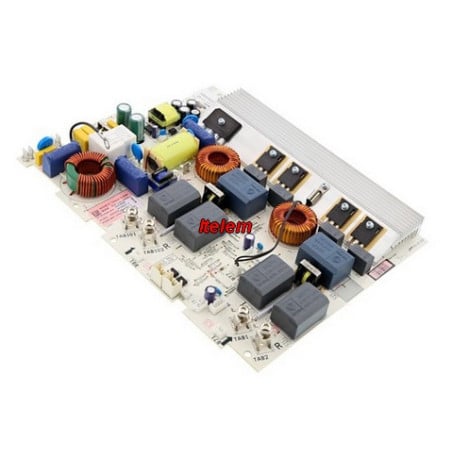

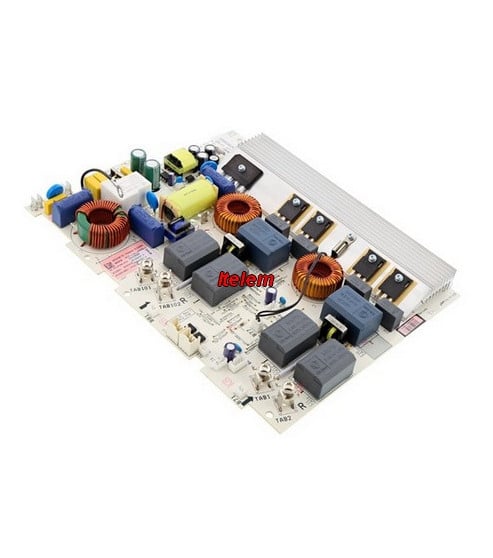

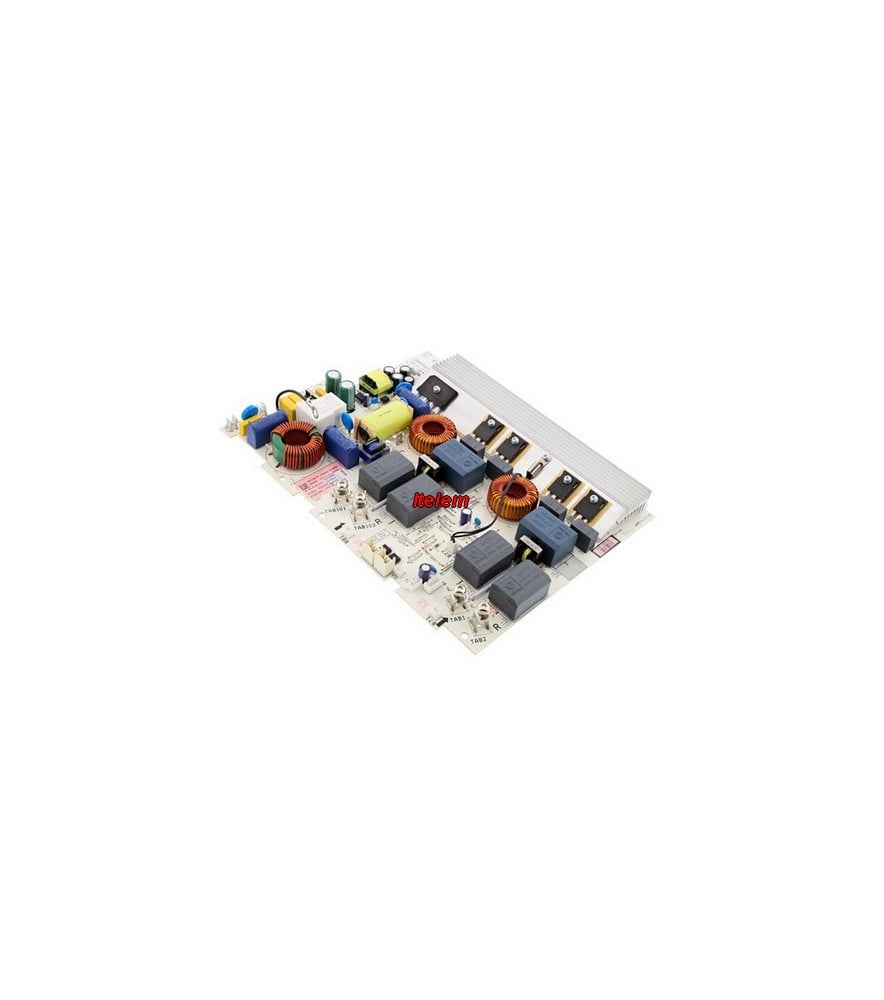

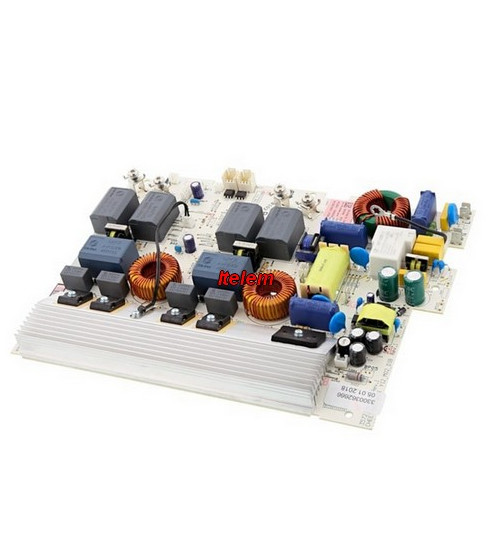

Module électronique de puissance plaque de cuisson Electrolux

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sous la plaque de cuisson.
-Code usine (Commençant par 94), suivi de la référence commerciale de l'appareil.

94959668300 AID745FK 94959654800 AIO638FG 94959431601 AVENTYRLIG 94959431602 AVENTYRLIG 94959405601 EHD80300PG 94959405501 EHD80300PS 94959416701 EHD90230P 94959617100 EHH6543FOK 94959606400 EHH9552FOK 94959606401 EHH9552FOK 94959602601 EHH9967FOG 94959629500 EHH9967FSG 94959612701 EHH9967XOG 94959630000 EHH99967FG 94959616900 EHI7743FOK 94959636300 EHI8550FHK 94959628600 EHI8550FOK 94959628700 EHI8550FOK 94959613200 EHI8742F9K 94959607001 EHI8742FOG 94959606901 EHI8742FOK 94959608501 EHI8742FOK 94959612201 EHL8740XOK 94959605100 EHL8840FOG 94959602200 EHL9530FOK 94959602201 EHL9530FOK 94959602202 EHL9530FOK 94959614900 EHO8840FOG 94959562200 FEM8740FBA 94959547600 GI840K 94959714100 HD342208IB 94959714101 HD342208IB 94959714102 HD342208IB 94959518500 HK683320XG 94959533900 HK754400IB 94959532400 HK754400XB 94959502701 HK854220FB 94959502601 HK854220XB 94959502602 HK854220XB 94959703400 HK8542H0XB 94959703401 HK8542H0XB 94959702800 HK8542H1FB 94959702801 HK8542H1FB 94959519501 HK854320FB 94959519601 HK854320IB 94959519701 HK854320XB 94959503701 HK854400IB 94959504001 HK854400IS 94959503501 HK854400XB 94959503502 HK854400XB 94959532800 HK854401IB 94959532801 HK854401IB 94959532600 HK854401XB 94959532601 HK854401XB 94959532300 HK854420XB 94959539600 HK855200FB 94959504300 HK884400IG 94959509400 HK884400IS 94959334201 HK884400IS 94959528800 HK894400IG 94959528700 HK894400XG 94959504400 HK953400FB 94959504401 HK953400FB 94959504402 HK953400FB 94959504600 HK955420FB 94959504601 HK955420FB 94959507601 HK956970FB 94959507602 HK956970FB 94959703500 HKL85410FB 94959703900 HKL85416IB 94959703901 HKL85416IB 94959706100 HKM89400IG 94959705201 HKM95513FB 94959431701 HOGVARDIG 94959431702 HÖGVÄRDIG 94959439300 JKSI808F5 94959439301 JKSI808F5 94959631900 KTI8500BE 94959631901 KTI8500BE 94959632000 KTI8500E 94959632001 KTI8500E 94959433601 LAI8000F 94959429801 PAI8100E 94959429802 PAI8100E 94959436500 PAI8100F 94959432601 PAI8105E 94959441900 PAI8105I 94959554001 ZEI8640XBA 94959562100 ZEM8740FBA 94959562101 ZEM8740FBA

FAQ – Module électronique de puissance plaque de cuisson Electrolux 3300362682

À quoi sert le module électronique de puissance sur une plaque de cuisson

Le module électronique de puissance (réf. Electrolux 3300362682) est le cœur de la plaque de cuisson. Il régule la distribution de l’énergie électrique vers les zones de chauffe (induction ou vitrocéramique) selon les ordres transmis par la carte de commande tactile. Ce module contrôle la puissance, la température et la sécurité des foyers, tout en assurant la communication avec les capteurs de température, les ventilateurs et les dispositifs de protection thermique.

Sur quels appareils se monte le module 3300362682

Cette carte équipe un grand nombre de plaques de cuisson à induction ou vitrocéramique des marques du groupe Electrolux :

• Electrolux

• Faure

• Arthur Martin

• AEG

• Zanussi

• Progress

• Rex

• Corbero
  Elle est utilisée sur des modèles comportant 2 ou 4 foyers à puissance répartie (induction directe ou mixte).
  Avant commande, il faut vérifier la référence produit (PNC) sur l’étiquette signalétique (commençant par 9xxxxxxxxxx) afin de confirmer la compatibilité exacte.

Comment fonctionne le module de puissance

Ce module convertit la tension secteur (230 V AC) en une tension continue haute fréquence utilisée pour générer le champ magnétique des inducteurs. Il ajuste en permanence la puissance de chaque zone en fonction de la température du foyer, de la détection de récipient et du niveau de puissance choisi. Il intègre également un système de sécurité thermique qui coupe la chauffe en cas de surchauffe du module ou de la bobine.

Quels sont les symptômes d’un module de puissance défectueux

• Un ou plusieurs foyers ne chauffent plus.

• Un message ou code erreur E6, E9, E8, F4 ou F42 s’affiche.

• Le disjoncteur saute dès la mise sous tension.

• Un bip continu ou un bruit de relais sans chauffe.

• L’écran de commande fonctionne mais aucune puissance n’est délivrée.
  Ces symptômes indiquent souvent un transistor IGBT grillé, un fusible fondu ou une piste de puissance coupée.

Quelles sont les causes fréquentes de défaillance

• Surchauffe du module liée à une mauvaise ventilation.

• Récipient inadapté (mauvaise détection d’induction).

• Court-circuit sur une bobine d’inducteur.

• Fuite de liquide ayant provoqué une oxydation de la carte.

• Pic de tension secteur (orage, surtension réseau).

Peut-on tester un module de puissance

Oui, mais avec précaution.

1. Débranche la plaque.

2. Contrôle visuellement la carte : présence de brûlures, composants gonflés, pistes noircies.

3. Mesure la continuité du fusible (s’il est accessible sur la carte).

4. Vérifie les IGBT (transistors de puissance) : à l’ohmmètre, ils ne doivent pas être en court-circuit entre collecteur et émetteur.
   Si un IGBT est en court-circuit, le module est à remplacer ou à réparer.

Est-il possible de réparer un module de puissance

Oui, dans certains cas. Les réparations courantes concernent :

• Le remplacement des transistors IGBT.

• Le changement du fusible principal.

• Le remplacement du condensateur de filtrage (souvent 470 µF / 400 V).
  Cependant, si le microcontrôleur ou la partie de communication avec la carte de commande est endommagée, la réparation n’est pas fiable et il est préférable de remplacer le module complet.

Comment remplacer le module électronique de puissance 3300362682

1. Débranche complètement la plaque du secteur.

2. Démonte la vitre supérieure (souvent maintenue par vis latérales).

3. Repère les connexions (ou prends une photo).

4. Débranche les connecteurs des inducteurs et de la commande tactile.

5. Retire le module défectueux et installe le nouveau en respectant le sens et la position des connecteurs.

6. Referme la plaque et rebranche l’alimentation.
   Le remplacement doit être réalisé avec précaution, car une erreur de câblage peut endommager la carte neuve.

Quelle est la durée de vie moyenne d’un module de puissance

En usage domestique normal, un module de puissance dure environ 8 à 10 ans. Les appareils installés dans des environnements mal ventilés (meubles étroits, mauvaise aération inférieure) sont plus exposés à la surchauffe, ce qui réduit la durée de vie de la carte.

Pourquoi le module claque ou fait disjoncter

Un claquement audible et une coupure immédiate du disjoncteur indiquent un court-circuit sur les IGBT. Ces composants, responsables de la commutation rapide de puissance, se détériorent lors d’une surtension ou d’une surchauffe. Dans ce cas, il faut remplacer la carte ou les composants défectueux si le reste du module est intact.

Conseils de prévention

• Laisse toujours une bonne ventilation sous la plaque (au moins 2 cm d’espace libre).

• Évite les débordements de liquide sur la surface de cuisson.

• Utilise des récipients adaptés à l’induction pour éviter les surtensions magnétiques.

• Ne nettoie jamais la plaque à grande eau : l’humidité peut s’infiltrer dans la carte.

En résumé

Le module électronique de puissance Electrolux 3300362682 est une pièce d’origine constructeur assurant la gestion complète des foyers de cuisson. Il contrôle la puissance, la sécurité et la communication avec la commande tactile. Une panne de ce module se traduit par un ou plusieurs foyers inactifs ou des erreurs de puissance. Fiable et robuste, il se remplace facilement après diagnostic, redonnant à la plaque toute sa puissance, sa précision et sa sécurité d’origine.
