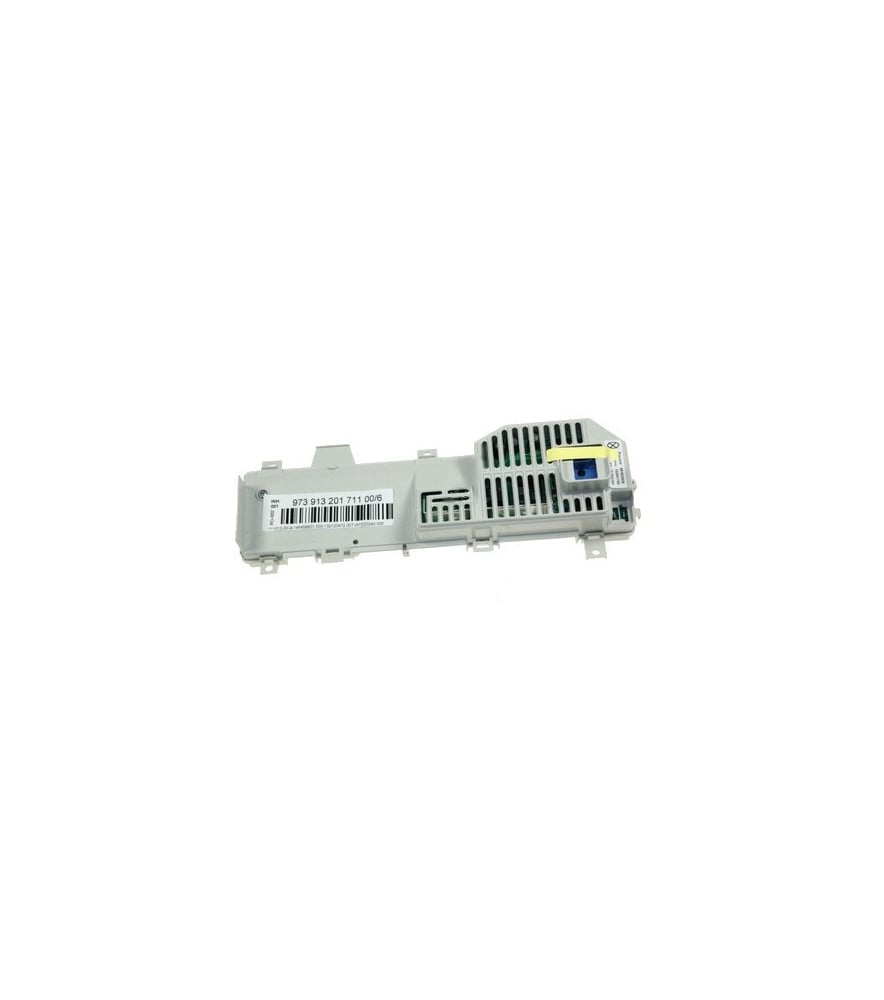

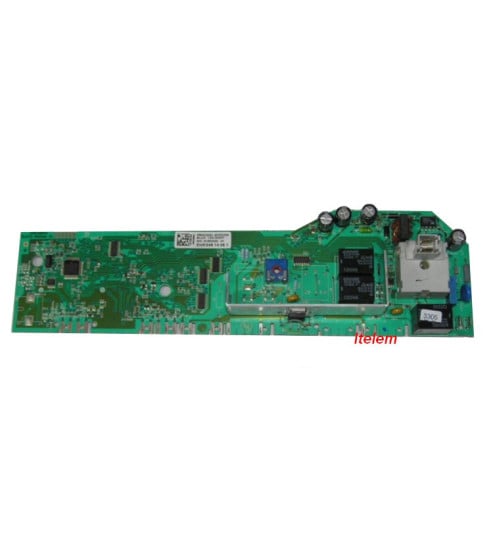

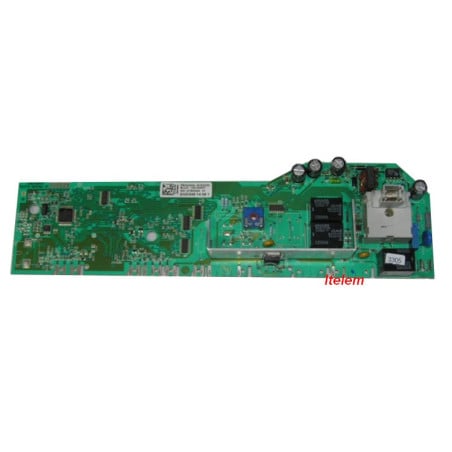

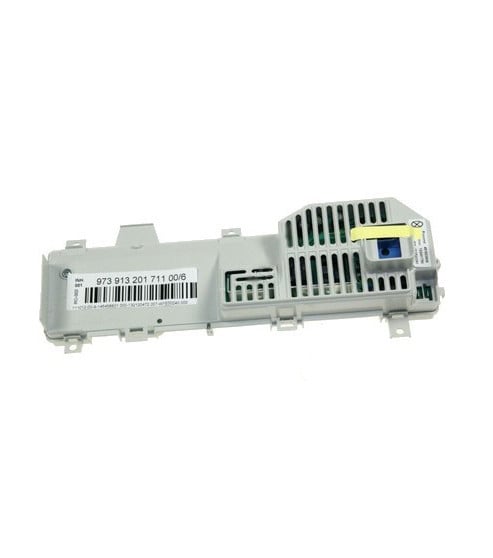

Module électronique lave-linge Arthur-Martin Electrolux

Descriptif produit — Module électronique lave-linge Arthur Martin, Electrolux, AEG

La platine de puissance est le cerveau du lave-linge. C'est elle qui orchestre l'ensemble du cycle : pilotage de l'électrovanne d'admission d'eau, commande du moteur via le triac ou le convertisseur, gestion de la résistance de chauffe, surveillance des sondes de température NTC, traitement des signaux pressostat et tachymètre, contrôle de la serrure de hublot. Toutes les informations remontent à ce module ; toutes les commandes en partent.

Positionnée généralement en partie basse ou arrière du caisson, fixée sur un châssis plastique ou métallique, la platine reçoit le faisceau principal du lave-linge via un connecteur multi-broches. Son remplacement remet l'appareil dans un état de fonctionnement conforme au programme constructeur, sans nécessiter de reprogrammation sur les modèles à mémoire figée.

Cette référence est commune aux marques Arthur Martin, Electrolux et AEG — trois marques historiquement produites sur des plateformes techniques partagées. La pièce est d'origine, directement interchangeable sur les modèles compatibles.

Problèmes et pannes résolus par le remplacement du module électronique lave-linge

Le lave-linge qui ne démarre pas, reste bloqué en début de cycle ou affiche un code erreur persistant après remise à zéro — c'est souvent la platine de puissance qui est en cause. Un programme qui se lance mais s'arrête en milieu de lavage sans raison mécanique identifiable pointe dans la même direction.

Les pannes liées à la chauffe sont fréquentes : la résistance ne monte pas en température malgré un élément chauffant et une sonde NTC corrects. Le relais de chauffe intégré à la platine est grillé. Même logique côté vidange : la pompe est saine, les connexions propres, mais elle ne reçoit pas l'ordre de démarrer. L'essorage qui ne monte pas en vitesse, un tachymètre correctement câblé mais dont le signal n'est pas traité, un hublot qui reste verrouillé en fin de cycle — autant de symptômes qui mettent la platine en cause une fois les organes périphériques contrôlés.

Sur les modèles affichant des codes Electrolux/AEG, les erreurs E51, E61, E66, E71, E83, E91, E93, E94, E97 sont directement imputables à la platine de puissance quand les composants associés sont hors de cause.

Caractéristiques

• Référence principale : 1324017506
• Références croisées : 1321202515, 1321202523, 1321202531, 1321202549, 1321202580
• Marques compatibles : Arthur Martin, Electrolux, AEG
• Type d'appareil : Lave-linge
• Type de pièce : Module électronique principal — platine de puissance
• Fonctions gérées : Moteur, chauffe, vidange, admission d'eau, sécurité hublot, tachymétrie, sondes NTC
• Montage : Pièce d'origine constructeur, remplacement direct
• Programmation: Programmé par nos soins

Signes d'usure ou de défaillance du module électronique lave-linge

Une platine ne tombe pas toujours en panne sèche. Les premiers signaux sont souvent intermittents : un cycle qui bogue une fois sur cinq, une erreur qui s'efface au redémarrage et revient, un essorage capricieux selon la charge. Ces comportements erratiques sans cause mécanique évidente sont le signe d'une platine qui fatigue.

Les traces visuelles sont parlantes quand elles existent : composants noircis, condensateurs bombés, pistes brûlées au niveau des triacs ou des relais. Un relais de chauffe ou un triac moteur claqué laisse souvent une trace sur le circuit imprimé. Sur les appareils soumis à des surtensions ou installés dans des environnements humides, la corrosion des pistes est une cause de défaillance courante — plus difficile à détecter sans loupe ou test de continuité.

Conseils avant et après remplacement du module électronique

Avant de commander la platine, éliminer les causes périphériques : contrôler la résistance, la sonde NTC, les charbons moteur, la pompe de vidange, le pressostat. Une platine remplacée sur un appareil dont la résistance fuit à la masse risque de céder à nouveau rapidement — le code E68 (fuite de courant à la terre) doit alerter sur ce point.

Débrancher le lave-linge du secteur. Déposer le panneau d'accès, photographier le faisceau en place avant de déconnecter quoi que ce soit. Les connecteurs sont polarisés, le remontage est sans ambiguïté si le câblage d'origine est respecté.

Après installation, lancer un cycle court à 40° pour vérifier le bon enchaînement des phases : admission, chauffe, rotation tambour, vidange, essorage, fin de cycle avec déverrouillage hublot. Un comportement normal sur ce premier cycle confirme le bon remplacement.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, derrière la trappe de pompe de vidange ou au dos de l’appareil.
-Code usine (Commençant par 91), suivi de la référence commerciale du lave-linge.

91320761101 064116_20744 91320762101 065206_20745 91320765101 086710_20748 91320765102 086710_20748 91320582100 1012T 91320582101 1012T 91320752100 1012T 91320998102 101845_20751 91321055101 122341_20754 91321055102 122341_21061 91320752101 158_046_09 91320998100 168S,20436 91320998101 168S,20595 91320999100 168SR,20435 91320999101 168SR,20596 91320480100 217S,20299 91320480101 217S,20362 91320761100 217S,20597 91320710100 220S,20418 91320762100 220S,20585 91320711100 222S,20419 91321022100 222S,20586 91320481100 227S,20300 91320481101 227S,20363 91320763100 227S,20598 91320141102 230S,20360 91320764100 230S,20591 91320146102 232S,20361 91320765100 232S,20592 91320621100 261S,20366 91321055100 333S,20675 91320756101 349_046_09 91320756102 349_046_09 91320753101 357_799_09 91320754101 357_804_09 91320754102 357_804_09 91320583100 370S,20327 91320583101 370S,20364 91320767100 370S,20588 91320584100 372S,20328 91320584101 372S,20365 91320768100 372S,20589 91320763101 383135_20746 91320763102 383135_20746 91320768101 387722_20750 91320768102 387722_20750 91320758101 444_014_05 91320757102 444_014_14 91321022101 472398_20753 91321022102 472398_21062 91320767101 594255_20749 91321123100 888_524_09 91321123101 888_524_09 91320755100 888_532_09 91320755101 888_532_09 91321126100 888_532_09 91321126101 888_532_09 91320764101 942186_20747 91320999102 975914_20752 91320528100 AWT1014AA 91320528101 AWT1014AA 91320528102 AWT1014AA 91321040100 AWT1014AA 91321040101 AWT1014AA 91321040102 AWT1014AA 91320171102 AWT1022AA 91320171101 AWT1022AA 91320137202 AWT1032AA 91320137201 AWT1032AA 91320982100 AWT1116AA 91320982101 AWT1116AA 91320982102 AWT1116AA 91320641100 AWT1130AA 91320641101 AWT1130AA 91320406101 AWT1132AA 91320473100 AWT1222AA 91320473101 AWT1222AA 91320862100 AWT1222AA 91320862101 AWT1222AA 91320862102 AWT1222AA 91321122100 AWT1230AA 91321122101 AWT1230AA 91321122102 AWT1230AA 91320314101 AWT1332AA 91321051100 AWT1332AA 91321051101 AWT1332AA 91321051102 AWT1332AA 91320527100 AWT914AA 91320527101 AWT914AA 91320527102 AWT914AA 91320170101 AWT922AA 91320136201 AWT932AA 91320179102 CMT812 91320903100 CMT812 91320903101 CMT812 91321067100 CMT822 91321067101 CMT822 91321067102 CMT822 91320575100 DT2000 91320575101 DT2000 91320575102 DT2000 91320753100 DT2000 91320580100 DT2200 91320580101 DT2200 91320754100 DT2200 91320483100 DT4025 91320483101 DT4025 91320482100 DT4225 91320284101 EWT1011 91320284102 EWT1011 91320318101 EWT1011 91320318102 EWT1011 91320821100 EWT1011 91320821101 EWT1011 91321066100 EWT1011 91321066101 EWT1011 91320669100 EWT1012 91320669101 EWT1012 91320910100 EWT1012 91320910101 EWT1012 91320206102 EWT1020 91320206103 EWT1020 91320317200 EWT1020 91320317201 EWT1020 91320317202 EWT1020 91320746100 EWT1020 91320746101 EWT1020 91320804100 EWT1020 91320804101 EWT1020 91320444100 EWT1031 91320444101 EWT1031 91320322101 EWT1041 91320322102 EWT1041 91321091100 EWT1041 91321091101 EWT1041 91320558100 EWT1131 91320558101 EWT1131 91320644100 EWT1132 91320644101 EWT1132 91320823100 EWT1132 91320823101 EWT1132 91320624100 EWT1134 91320624101 EWT1134 91320824100 EWT1134 91320824101 EWT1134 91320338101 EWT1201 91320805100 EWT1201 91320805101 EWT1201 91320995100 EWT1201 91320995101 EWT1201 91321063100 EWT1205 91321063101 EWT1205 91321063102 EWT1205 91320487100 EWT1220 91320487101 EWT1220 91320500100 EWT1220 91320500101 EWT1220 91320748100 EWT1220 91320748101 EWT1220 91320900100 EWT1220 91320900101 EWT1220 91320625100 EWT1332 91320828100 EWT1332 91320828101 EWT1332 91320828102 EWT1332 91320220101 EWT719 91320220102 EWT719 91320220103 EWT719 91320220104 EWT719 91320679100 EWT800 91320679101 EWT800 91320959100 EWT800 91320959101 EWT800 91320684100 EWT805 91320684101 EWT805 91320964100 EWT805 91320964101 EWT805 91320285101 EWT811 91320285102 EWT811 91320285103 EWT811 91320285104 EWT811 91320670100 EWT812 91320670101 EWT812 91320925100 EWT812 91320925101 EWT812 91320258101 EWT815 91320258102 EWT815 91320404101 EWT815 91320404102 EWT815 91320831100 EWT815 91320831101 EWT815 91320257101 EWT825 91320257102 EWT825 91320832100 EWT825 91320832101 EWT825 91321077100 EWT895 91321077101 EWT895 91320680100 EWT900 91320680101 EWT900 91320960101 EWT900 91320255101 EWT920 91321000100 EWT920 91321000101 EWT920 91321000102 EWT920 91321072100 EWT926 91321072101 EWT926 91320321101 EWT941 91320321102 EWT941 91320321103 EWT941 91320321104 EWT941 91320210101 EWT969 91320210102 EWT969 91320210103 EWT969 91320210104 EWT969 91320541100 FWA3100 91320541101 FWA3100 91320541102 FWA3100 91321048100 FWA3100 91321048101 FWA3100 91320542100 FWA3110 91320542101 FWA3110 91320542102 FWA3110 91321047100 FWA3110 91321047101 FWA3110 91320693100 FWA3112 91320693101 FWA3112 91321046100 FWA3112 91321046101 FWA3112 91320991100 FWA3114 91320991101 FWA3114 91320543100 FWA3120 91320543101 FWA3120 91320866101 FWA3120 91321130101 FWA3125 91321052100 FWT3101 91321052101 FWT3101 91321137100 FWT3111 91320540100 FWT390 91320540101 FWT390 91320540102 FWT390 91321049100 FWT390 91321049101 FWT390 91320993100 FWT392 91320993101 FWT392 91321020100 LAZIO 91321020101 LAZIO 91321020102 LAZIO 91320178102 LTV1080 91320178101 LTV1080 91320420101 LTV1090 91320311101 LTV1180A 91321050102 LTV1280 91320312101 LTV1280A 91321050100 LTV1280A 91321050101 LTV1280A 91320474100 LTV980 91320620100 PT105EF 91320620101 PT105EF 91320893100 PT105EF 91320893101 PT105EF 91320226101 PT10EA 91320619100 PT85EF 91320619101 PT85EF 91320895100 PT85EF 91320895101 PT85EF 91320225101 PT8EA 91320225102 PT8EA 91320225103 PT8EA 91320196103 QW930 91320196102 QW930 91320196101 QW930 91320635100 RT160A 91320635101 RT160A 91320888100 RT160A 91320888101 RT160A 91320636100 RT200A 91320636101 RT200A 91320889100 RT200A 91320889101 RT200A 91321054100 RT80A 91321054101 RT80A 91320366100 RTE1000 91320366101 RTE1000 91320366102 RTE1000 91320453100 RTE200EX 91320453101 RTE200EX 91320305101 RTE416E 91320454100 RTE416E 91320454101 RTE416E 91320454102 RTE416E 91320216101 RTE650 91320364100 RTE700 91320364101 RTE700 91320217101 RTE800 91320456100 RTE800 91320456101 RTE800 91320365100 RTE900 91320365101 RTE900 91320365102 RTE900 91320304101 RTQ990E 91320369100 RTQ990E 91320369101 RTQ990E 91320369102 RTQ990E 91320163102 RTT2255 91320491100 RTT3151 91320491101 RTT3151 91320491102 RTT3151 91320838100 RTT3151 91320838101 RTT3151 91320489100 RTT3152 91320489101 RTT3152 91320839100 RTT3152 91320839101 RTT3152 91320492100 RTT3153 91320492101 RTT3153 91320492102 RTT3153 91320840100 RTT3153 91320840101 RTT3153 91320490100 RTT3155 91320490101 RTT3155 91320841100 RTT3155 91320841101 RTT3155 91320559100 RTT3351 91320559101 RTT3351 91320842100 RTT3351 91320842101 RTT3351 91320842102 RTT3351 91320202104 RTT855 91320202103 RTT855 91320202102 RTT855 91320202101 RTT855 91320851100 RTT855 91320851101 RTT855 91320309101 SPAZIO 91320563100 SPAZIO 91320563101 SPAZIO 91320520100 ST4020 91320520101 ST4020 91320520102 ST4020 91320581100 ST4020B 91320581101 ST4020B 91320757100 ST4020B 91320757101 ST4020B 91320623100 ST4020S 91320623101 ST4020S 91320758100 ST4020S 91320521100 ST4220 91320521101 ST4220 91320756100 ST4220 91320310101 ST6300E 91320390101 T1206 91320789100 T1206 91320789101 T1206 91320789102 T1206 91320463100 TE1000 91320463101 TE1000 91320463102 TE1000 91320750100 TE1000 91320750101 TE1000 91320205102 TE1025V 91320205101 TE1025V 91320475100 TE1025V 91320475101 TE1025V 91320475102 TE1025V 91321085100 TE1025V 91321085101 TE1025V 91320265101 TE1029V 91320232101 TE1132V 91320932100 TE1132V 91320231101 TE1362V 91320249101 TE829V 91320249102 TE829V 91320249103 TE829V 91320280101 TE855V 91320280102 TE855V 91320280103 TE855V 91320280104 TE855V 91320435100 TE855V 91320435101 TE855V 91320435102 TE855V 91320435103 TE855V 91320435104 TE855V 91320929100 TE855V 91320929101 TE855V 91320236101 TE862V 91320236102 TE862V 91320236103 TE862V 91320236104 TE862V 91320936101 TE862V 91320233101 TE962V 91320233102 TE962V 91320233103 TE962V 91320233104 TE962V 91320235101 TSE1062V 91320235102 TSE1062V 91320234101 TSE1262V 91320192101 TT1132 91320336101 TT1132 91320802100 TT1132 91320802101 TT1132 91320802102 TT1132 91320820100 TT1132 91320820101 TT1132 91320279101 TT1332 91320193102 TT8032 91320193101 TT8032 91320561100 ZWA3100 91320561101 ZWA3100 91320561102 ZWA3100 91320658100 ZWA3100 91320658101 ZWA3100 91320797100 ZWA3100 91320797101 ZWA3100 91320945100 ZWA3100 91320945101 ZWA3100 91321074100 ZWA3106 91321074101 ZWA3106 91320654100 ZWA3110 91320654101 ZWA3110 91320944101 ZWA3110 91320659100 ZWA3120 91320946101 ZWA3120 91320946102 ZWA3305 91320651100 ZWA380 91320651101 ZWA380 91320941100 ZWA380 91320941101 ZWA380 91320652100 ZWA385 91320652101 ZWA385 91320942100 ZWA385 91320942101 ZWA385 91320653100 ZWA390 91320653101 ZWA390 91320943101 ZWA390 91320560100 ZWR380 91320560101 ZWR380 91320560102 ZWR380 91320560103 ZWR380 91320799100 ZWR380 91320799101 ZWR380 91321075100 ZWR386 91321075101 ZWR386 91320617100 ZWT3001 91320617101 ZWT3001 91320727100 ZWT3001 91320727101 ZWT3001 91320573100 ZWT3100 91320573101 ZWT3100 91320720100 ZWT3100 91320720101 ZWT3100 91320699100 ZWT3105 91320699101 ZWT3105 91320853100 ZWT3105 91320853101 ZWT3105 91321025100 ZWT3105 91321025101 ZWT3105 91320675100 ZWT3120 91320723100 ZWT3120 91320723101 ZWT3120 91320723102 ZWT3120 91320700100 ZWT3125 91320854100 ZWT3125 91320854101 ZWT3125 91320854102 ZWT3125 91321026100 ZWT3125 91321026101 ZWT3125 91321026102 ZWT3125 91320618100 ZWT3201 91320728100 ZWT3201 91320728101 ZWT3201 91320728102 ZWT3201 91320698100 ZWT385 91320698101 ZWT385 91320855100 ZWT385 91320855101 ZWT385 91321024100 ZWT385 91321024101 ZWT385

Autres modèles

91320147101 261S,20150 91320269100 261S,20248 91320148101 263S,20151 91320270100 263S,20249 91320313100 AWT1122AA 91320314100 AWT1332AA 91320284100 EWT1011 91320318100 EWT1011 91320206101 EWT1020 91320317100 EWT1020 91320322100 EWT1041 91320220100 EWT719 91320285100 EWT811 91320258100 EWT815 91320257100 EWT825 91320255100 EWT920 91320321100 EWT941 91320210100 EWT969 91320311100 LTV1180A 91320312100 LTV1280A 91320226100 PT10EA 91320225100 PT8EA 91320218100 RTE1000 91320306100 RTE200EX 91320305100 RTE416E 91320216100 RTE650 91320217100 RTE800 91320304100 RTQ990E 91320309100 SPAZIO 91320310100 ST6300E 91320265100 TE1029V 91320232100 TE1132V 91320231100 TE1362V 91320249100 TE829V 91320280100 TE855V 91320236100 TE862V 91320233100 TE962V 91320235100 TSE1062V 91320234100 TSE1262V 91320336100 TT1132 91320279100 TT1332

Autres modèles

91320141100 230S,20127 91320141101 230S,20127 91320146100 232S,20144 91320146101 232S,20144 91320147100 261S,20150 91320148100 263S,20151 91320171100 AWT1022AA 91320137100 AWT1032AA 91320137200 AWT1032AA 91320247100 AWT1232AA 91320170100 AWT922AA 91320136100 AWT932AA 91320136200 AWT932AA 91320179100 CMT812 91320179101 CMT812 91320206100 EWT1020 91320156100 EWT1051 91320156101 EWT1051 91320156102 EWT1051 91320155100 EWT833 91320155101 EWT833 91320155102 EWT833 91320178100 LTV1080 91320180100 PT4002 91320180101 PT4002 91320196100 QW930 91320203100 RTT1055 91320200100 RTT2052 91320201100 RTT2055 91320204100 RTT2150 91320163100 RTT2255 91320163101 RTT2255 91320202100 RTT855 91320205100 TE1025V 91320159100 TE825V 91320159101 TE825V 91320186100 TE825V-1 91320186101 TE825V-1 91320192100 TT1132 91320193100 TT8032

Autres modèles

91320582100 1012T 91320998100 168S,20436 91320999100 168SR,20435 91320480100 217S,20299 91320480101 217S,20362 91320710100 220S,20418 91320711100 222S,20419 91320481100 227S,20300 91320481101 227S,20363 91320141102 230S,20360 91320146102 232S,20361 91320621100 261S,20366 91320583100 370S,20327 91320583101 370S,20364 91320584100 372S,20328 91320584101 372S,20365 91320528100 AWT1014AA 91320528101 AWT1014AA 91320171101 AWT1022AA 91320137201 AWT1032AA 91320641100 AWT1130AA 91320406101 AWT1132AA 91320473100 AWT1222AA 91320473101 AWT1222AA 91320314101 AWT1332AA 91320527100 AWT914AA 91320527101 AWT914AA 91320170101 AWT922AA 91320136201 AWT932AA 91320179102 CMT812 91320575100 DT2000 91320575101 DT2000 91320580100 DT2200 91320580101 DT2200 91320483100 DT4025 91320483101 DT4025 91320482100 DT4225 91320482101 DT4225 91320284101 EWT1011 91320318101 EWT1011 91320669100 EWT1012 91320206102 EWT1020 91320317200 EWT1020 91320317201 EWT1020 91320444100 EWT1031 91320444101 EWT1031 91320322101 EWT1041 91320558100 EWT1131 91320558101 EWT1131 91320644100 EWT1132 91320624100 EWT1134 91320338101 EWT1201 91320487100 EWT1220 91320487101 EWT1220 91320500100 EWT1220 91320500101 EWT1220 91320625100 EWT1332 91320220101 EWT719 91320220102 EWT719 91320220103 EWT719 91320679100 EWT800 91320684100 EWT805 91320285101 EWT811 91320285102 EWT811 91320285103 EWT811 91320670100 EWT812 91320258101 EWT815 91320404101 EWT815 91320257101 EWT825 91320680100 EWT900 91320255101 EWT920 91320321101 EWT941 91320321102 EWT941 91320321103 EWT941 91320210101 EWT969 91320210102 EWT969 91320210103 EWT969 91320541100 FWA3100 91320541101 FWA3100 91320542100 FWA3110 91320542101 FWA3110 91320693100 FWA3112 91320543100 FWA3120 91320543101 FWA3120 91320540100 FWT390 91320540101 FWT390 91320178101 LTV1080 91320420101 LTV1090 91320311101 LTV1180A 91320312101 LTV1280A 91320474100 LTV980 91320620100 PT105EF 91320226101 PT10EA 91320619100 PT85EF 91320225101 PT8EA 91320225102 PT8EA 91320225103 PT8EA 91320196101 QW930 91320196102 QW930 91320196103 QW930 91320635100 RT160A 91320636100 RT200A 91320366100 RTE1000 91320366101 RTE1000 91320453100 RTE200EX 91320453101 RTE200EX 91320305101 RTE416E 91320454100 RTE416E 91320454101 RTE416E 91320454102 RTE416E 91320216101 RTE650 91320364100 RTE700 91320364101 RTE700 91320217101 RTE800 91320456100 RTE800 91320456101 RTE800 91320365100 RTE900 91320365101 RTE900 91320365102 RTE900 91320304101 RTQ990E 91320369100 RTQ990E 91320369101 RTQ990E 91320369102 RTQ990E 91320163102 RTT2255 91320491100 RTT3151 91320491101 RTT3151 91320489100 RTT3152 91320489101 RTT3152 91320492100 RTT3153 91320492101 RTT3153 91320490100 RTT3155 91320490101 RTT3155 91320559100 RTT3351 91320559101 RTT3351 91320202101 RTT855 91320202102 RTT855 91320202103 RTT855 91320309101 SPAZIO 91320563100 SPAZIO 91320563101 SPAZIO 91320520100 ST4020 91320520101 ST4020 91320581100 ST4020B 91320623100 ST4020S 91320521100 ST4220 91320521101 ST4220 91320310101 ST6300E 91320390101 T1206 91320463100 TE1000 91320463101 TE1000 91320205101 TE1025V 91320475100 TE1025V 91320475101 TE1025V 91320265101 TE1029V 91320232101 TE1132V 91320231101 TE1362V 91320249101 TE829V 91320249102 TE829V 91320249103 TE829V 91320280101 TE855V 91320280102 TE855V 91320280103 TE855V 91320435100 TE855V 91320435101 TE855V 91320435102 TE855V 91320435103 TE855V 91320236101 TE862V 91320236102 TE862V 91320236103 TE862V 91320233101 TE962V 91320233102 TE962V 91320233103 TE962V 91320235101 TSE1062V 91320234101 TSE1262V 91320192101 TT1132 91320336101 TT1132 91320279101 TT1332 91320193101 TT8032 91320561100 ZWA3100 91320561101 ZWA3100 91320658100 ZWA3100 91320654100 ZWA3110 91320659100 ZWA3120 91320651100 ZWA380 91320652100 ZWA385 91320653100 ZWA390 91320560100 ZWR380 91320560101 ZWR380 91320560102 ZWR380 91320617100 ZWT3001 91320573100 ZWT3100 91320699100 ZWT3105 91320675100 ZWT3120 91320700100 ZWT3125 91320618100 ZWT3201 91320698100 ZWT385

Autres modèles

91320267100 360S,20152 91320268100 362S,20153 91320406100 AWT1132AA 91320338100 EWT1201 91320404100 EWT815 91320420100 LTV1090 91320390100 T1206

FAQ

Questions sur la compatibilité et les références du module électronique Arthur Martin Electrolux AEG

Les références 1321202515, 1321202523, 1321202531, 1321202549 et 1321202580 sont-elles interchangeables avec la 1324017506 ?

Oui, ces références sont des variantes ou révisions de la même platine de puissance, couvrant plusieurs millésimes de production sur les plateformes Arthur Martin, Electrolux et AEG. La fonction et le connectique sont identiques. En cas de doute, le numéro de modèle complet de l'appareil (PNC + numéro de série) permet de confirmer la correspondance exacte.

Comment trouver la référence exacte de la platine sur mon lave-linge Arthur Martin ou Electrolux ?

La plaque signalétique est accessible en ouvrant le hublot — elle figure sur le bord de la cuve ou sur le panneau latéral intérieur. Elle indique le PNC (Product Number Code) et le numéro de série. Ces deux informations suffisent à confirmer la compatibilité avec les références listées.

Questions sur le diagnostic et le remplacement de la platine de puissance lave-linge

Mon lave-linge affiche un code erreur E91 ou E93 — est-ce forcément la platine ?

Pas automatiquement. Le E91 signale une erreur de communication entre la platine de puissance et la carte d'affichage : vérifier d'abord le câblage entre les deux cartes avant de condamner la platine. Le E93 pointe une erreur de configuration EEPROM — il peut parfois être effacé par une réinitialisation usine. Si le code persiste après ces vérifications, la platine est le suspect principal.

La platine de puissance peut-elle être endommagée par un autre composant défaillant ?

Oui. Une résistance de chauffe en court-circuit à la masse, un moteur dont l'isolation est dégradée, ou une surtension réseau peuvent endommager les triacs et relais intégrés à la platine. Remplacer la platine sans identifier et corriger la cause d'origine expose à une récidive rapide. Le contrôle d'isolement des composants en amont est une précaution indispensable avant toute commande de pièce.
