Micro-moteur de plateau tournant four à micro-ondes Samsung

Descriptif produit

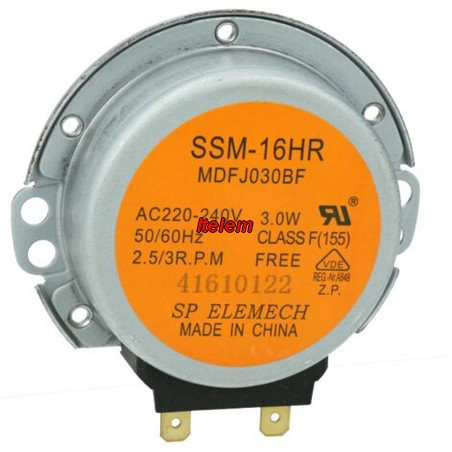

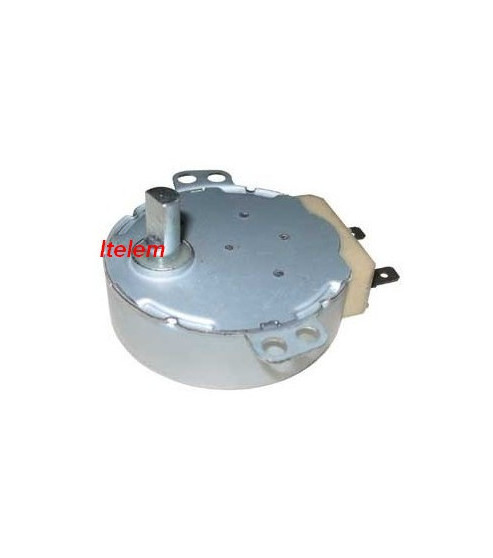

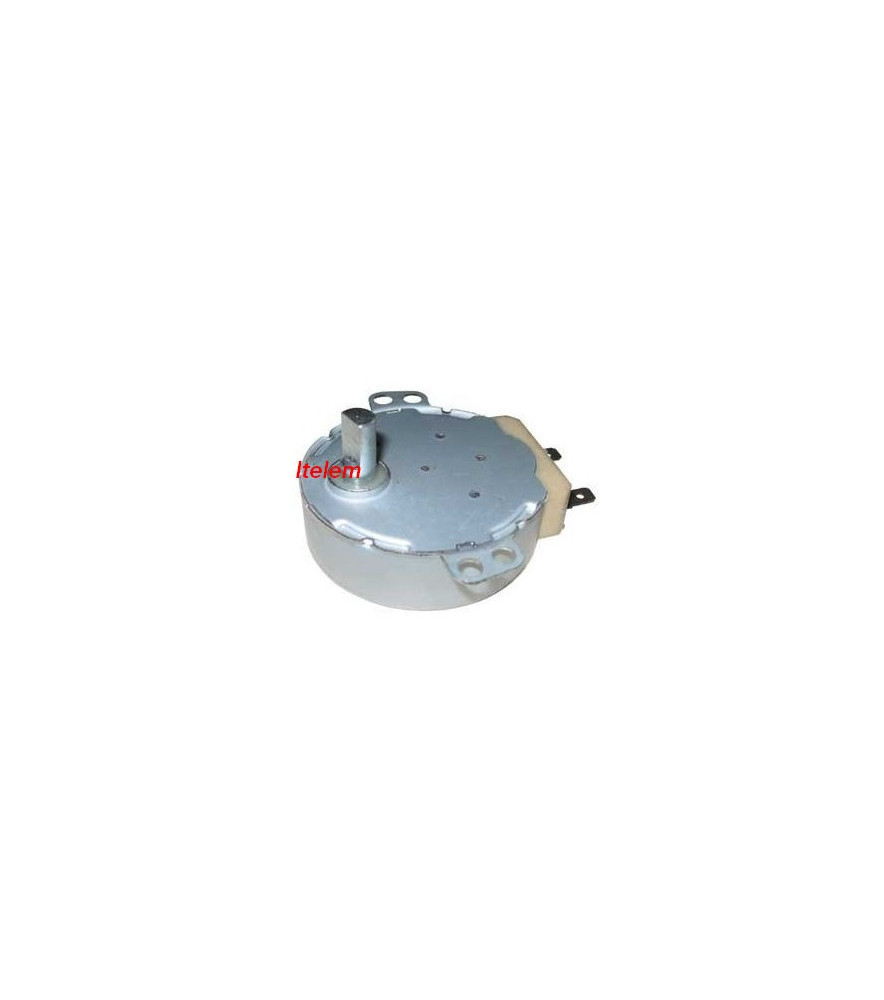

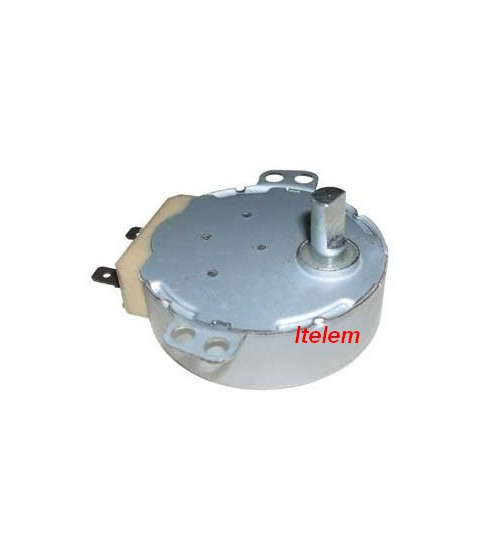

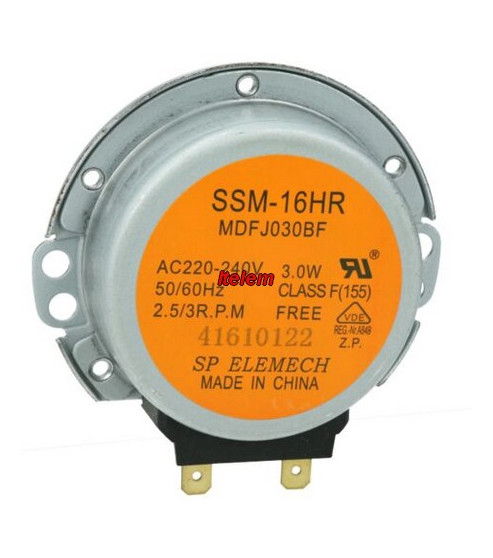

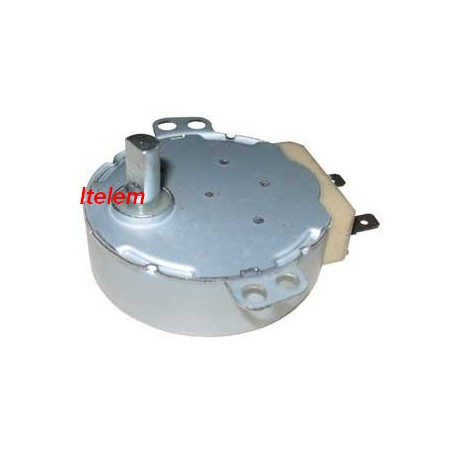

Micro-moteur de plateau tournant réf. DE31-10170B, pièce d'origine Samsung pour four à micro-ondes Samsung. Moteur de 3 W alimenté en 220 à 240 V alternatif, 50 ou 60 Hz, qui tourne à 2,5 à 3 tours par minute. Il entraîne le plateau en verre du four, ce qui fait tourner les aliments dans l'enceinte pour une cuisson homogène. I

Problèmes et pannes résolus

Plateau qui ne tourne plus, qui tourne par à-coups ou trop lentement, bruit de frottement ou de ronflement sous le four, cuisson inégale avec des zones froides, moteur qui chauffe, axe cassé ou arrondi. Un moteur bloqué ou dont l'axe est abîmé n'entraîne plus le plateau, après contrôle de la couronne, du support et du verre du plateau. Un moteur défectueux peut également faire disjoncter la différentiel.

Caractéristiques

Identification

• Référence : DE31-10170B
• Type : micro-moteur synchrone de plateau tournant

Électricité

• Tension : 220 à 240 V AC
• Fréquence : 50 et 60 Hz
• Puissance : 3 W
• Vitesse de rotation : 2,5 à 3 tours par minute

Dimensions

• Diamètre du moteur : 63 mm
• Épaisseur : 15 mm
• Diamètre de l'axe : 7 mm, avec méplat de 5 mm

Marque

• Marque : Samsung

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, le flanc ou au dos de l’appareil.

A2137RVS/E03 C103-5/XEN C103-5-XEN C108ST-5/XEN C131-SL/XEN C131T/XEN C131T-SL/XEN C138ST/XEN CE1000/XEN CE1000-S/XEN CE1000-T/XEN CE1000-TS/XEN CE1000T-S/XST CE1071/XEF CE1071/XEN CE1071-S/XEC CE1071-S/XEN CE107M-B/XEN CE1100/XEN CE1100-S/XEG CE1100-S/XEN CE1101T/XEN CE1150/ABS CE1150/AND CE1150R-S/SBW CE1150R-U/BWT CE1150-S/XEN CE1150-S/XET CE1151T-S/XEN CE115KC/XEE CE115KSR/BWT CE117A/XEN CE117A-B/XEN CE117AE-S/XEN CE117AE-X/XEN CE117A-S/XEN CE117A-X/XEN CE1180GWT/XEN CE1180UBT/XEN CE1185UB/XEF CE1190/XEN CE1191T/XEN CE1350-S/XEN CE1351T-S/XEN CE137NEM CE137NEM-S/XEN CE137NEM-X/XEF CE137NEM-X/XEN CE137NM/XEN CE137NM-B/XEN CE137NM-S/XEN CE137NM-X/XEN CK95/XEN CK98F/XEN CP1395 EST-XEG CP1395E-S/XEF CP1395EST CP1395EST/XEF CP1395EST/XEN CP1395EST-XEG CP1395E-WX/XEN CP1395-S/XEN CST1660ST/XEN CST1660WT/XEN MAG675RVS/P01 MAG675RVS/P02

Autres modèles

A2137RVS/E03 C100 C103-5/XEN C103-5-XEN C108ST-5/XEN C131/XEN C131-SL/XEN C131T/XEN C131T-SL/XEN C138ST C138ST/XEN CE1000/XEN CE1000-S/XEN CE1000-T/XEN CE1000-TS/XEN CE1000T-S/XST CE100V-S/XEN CE100V-W CE100V-W/XEN CE106KT CE1071/XEF CE1071/XEN CE1071-S/XEC CE1071-S/XEN CE107F-S CE107F-S/XEN CE107FT-B CE107FT-B/XEG CE107FT-S CE107FT-S/XEN CE107M-3S/XEN CE107M-4S/XEN CE107M-B/XEN CE107M-S/XEF CE107MST-3/XEN CE107MST-4/XEN CE107V/XEH CE109MTST1/XEG CE1100/XEN CE1100-S/XEG CE1100-S/XEN CE1101T/XEN CE1150/ABS CE1150/AND CE1150R/BWT CE1150R/SBW CE1150R-S/SBW CE1150R-U/BWT CE1150-S/XEN CE1150-S/XET CE1151T-S/XEN CE115KC/XEE CE115KSR/BWT CE115P X-XEN CE115PE-X CE115PE-X/XEN CE115PE-X/XSG CE115PT-X/XEN CE115P-X CE115P-X/XEN CE115P-X/ZAM CE116KT CE117A/XEN CE117A-B/XEN CE117AE-S/XEN CE117AE-X/XEN CE117A-S/XEN CE117A-X/XEN CE117PFC-X-SWS CE117PF-X CE117PT-B-XEO CE117PT-X1/XEN CE117P-X1/XEN CE1180GWT/XEN CE1180UBT/XEN CE1185UB/XEF CE118PE-X1/XEN CE118PPTX1/XEF CE118PT-X1/XEN CE119 CE1190/XEN CE1191T/XEN CE119KFS Itelem CE1350-S/XEN CE1351T-S/XEN CE137NEM CE137NEM-S/XEN CE137NEM-X/XEF CE137NEM-X/XEN CE137NM/XEN CE137NM-B/XEN CE137NM-S/XEN CE137NM-X/XEN CE73J-W/XEN CK139FS CK920T CK95 CK95/XEN CK98F/XEN CP1370-B CP1370-B/XEN CP1370-B/XEO CP1370E CP1370E-B/XEF CP1370E-B-XEG CP1370E-S/XET CP1370EST/XEN CP1370E-WX/XEN CP1370-S CP1370-S/XEN CP1370ST/XEH CP1370-W/XEN CP1395 EST-XEG CP1395E-S/XEF CP1395EST CP1395EST/XEF CP1395EST/XEN CP1395EST-XEG CP1395E-WX/XEN CP1395-S/XEN CST1660ST/XEN CST1660WT/XEN FW113T002 FW113T002/XEF M1877N MA4211BUU/A01 MA4211BUU/A02 MA4292BUU/A01 MA4292BUU/A02 MAG675RVS/P01 MAG675RVS/P02 MC285TATCSQ/EN MC28H5015AK/EF MC28H5015AS/EN MC28H5015AW/EF MC28H5015CK/EF MC28H5015CS/EN MC28H5015CW/EF MC28H5125AK/EF MC28H5125AW/EF MC28H5125CK/EN MC28H5125CW/EN MC28H5135CK/EF MC32F604TCT/EN MC32F606TCT/EG MC32F606TCT/EN MC32J7035AK/EN MC32J7035AS/EN MC32J7035AW/EN MC32J7055CT/EN MC32K7055CK/EN MC32K7055CT/EN MC32K7085KT/EN MC35J8055CK/EN MC35J8055CW/EN MC35J8055KT/EN MC35J8085CT/EN MC35J8085LT/EN MC35J8088LT/EN MC455TBRCBB-EN MC455TBRCSR/EN MC455TBRCSR-EN MC457TDRCBB/EN MC457TDRCSR/EN MG23K3575AK/EN MG23K3575AS/EN MG23K3575AW/EN

Conseils avant et après remplacement

Avant de commander, relever la référence complète du micro-ondes et comparer le moteur en place (diamètre de 63 mm, axe de 7 mm avec méplat de 5 mm, connecteur) : plusieurs moteurs existent pour les micro-ondes Samsung. Contrôler d'abord la couronne à galets, l'axe d'entraînement et le plateau en verre, dont un défaut donne les mêmes symptômes. Le circuit haute tension du micro-ondes reste dangereux hors tension, le condensateur pouvant conserver une charge : débrancher l'appareil, attendre, puis décharger le condensateur avant toute intervention. Le moteur se trouve sous le plancher de la cavité : coucher le four, déposer le fond (généralement une trappe sécable) repérer les fils, dévisser le moteur, monter le neuf et rebrancher. Après remplacement, tester le four avec un verre d'eau pour vérifier la rotation régulière du plateau et la chauffe.

FAQ

Fonction de la pièce

À quoi sert le moteur de plateau tournant d'un micro-ondes Samsung ?

Il entraîne lentement le plateau en verre, ce qui fait tourner les aliments dans la cavité pour une cuisson homogène. Sans lui, la cuisson est inégale.

Diagnostic de la panne

Le plateau de mon micro-ondes ne tourne plus : est-ce le moteur ?

C'est une piste fréquente. Vérifier d'abord que le plateau, sa couronne et son axe sont propres et sans blocage, puis écouter si le moteur ronfle. Le moteur se remplace s'il est silencieux ou si son axe est usé.

Compatibilité

Comment vérifier que le moteur DE31-10170B convient à mon micro-ondes ?

Relever la référence complète sur la plaque signalétique, puis la comparer à la liste de compatibilité, et contrôler le diamètre du moteur, son axe et son connecteur. En cas de doute, une demande de devis permet de valider la référence avant commande.
