Moteur de basculement machine à glaçons ITV Euro Ice

Descriptif produit

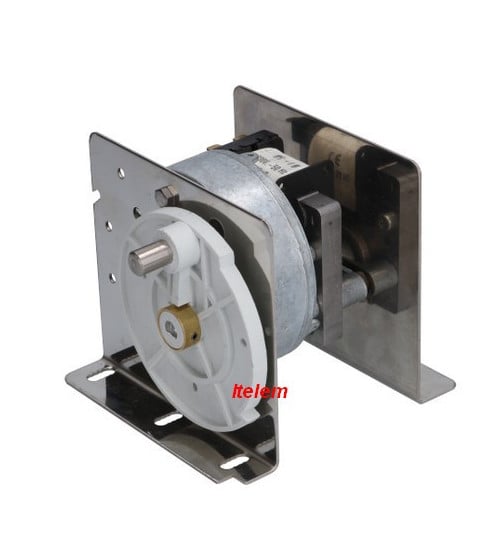

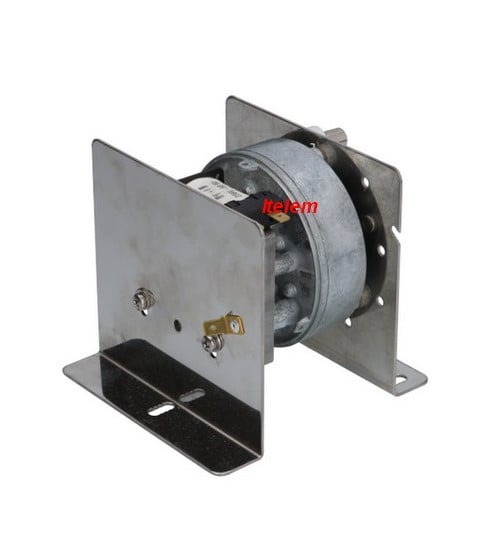

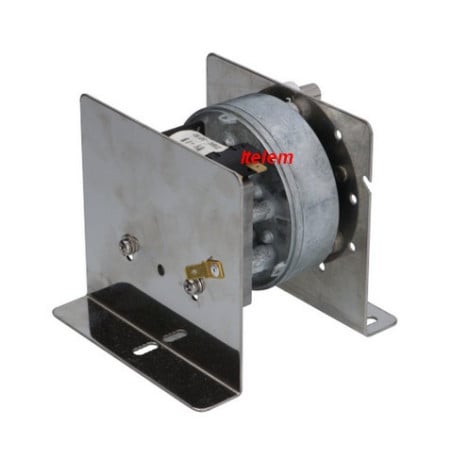

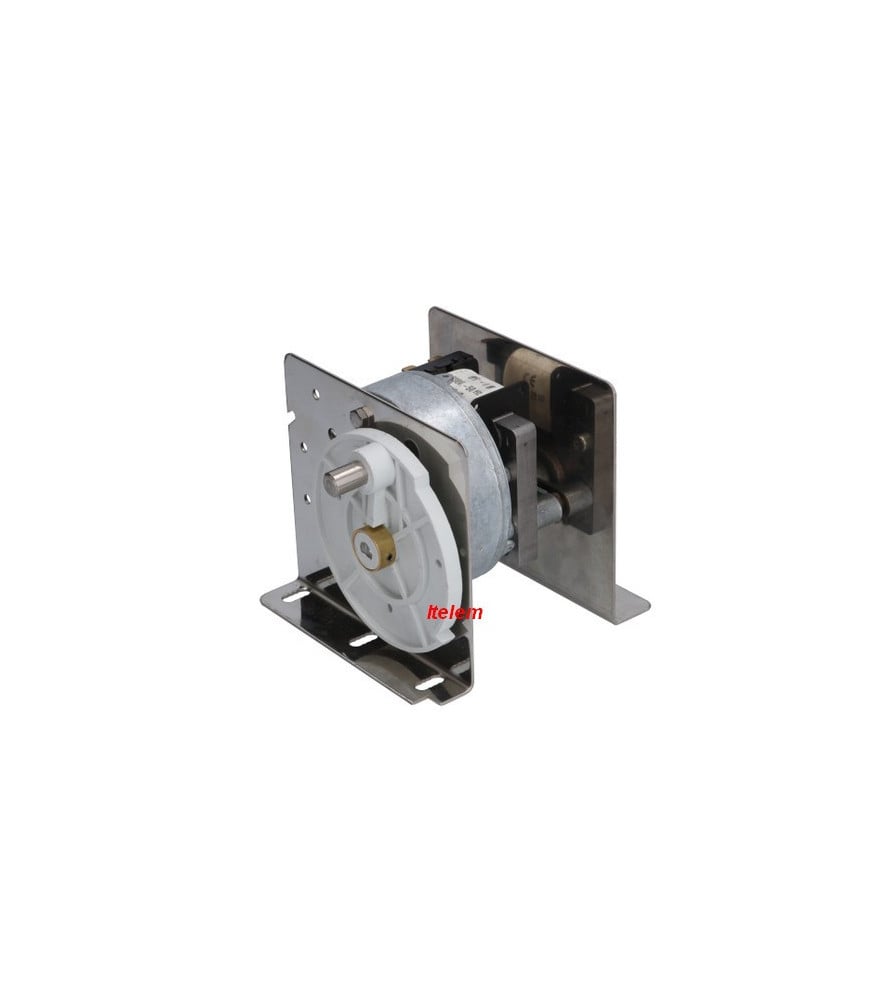

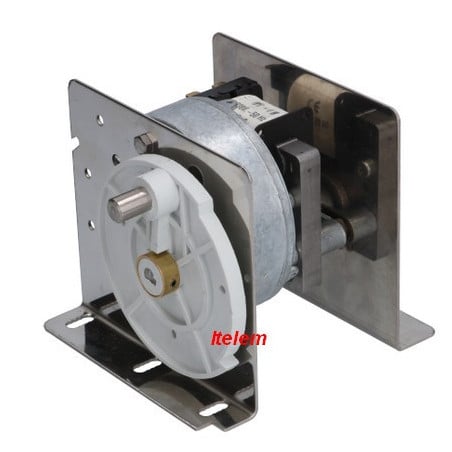

Le moteur de basculement 105200 équipe le bac égouttoir des machines à glaçons professionnelles des marques ITV et Euro Ice. Ce motoréducteur commande l'inclinaison du bac égouttoir, un mouvement mécanique qui permet l'évacuation de l'eau résiduelle et facilite le décollement des glaçons lors du cycle de production. Une machine à glaçons professionnelle sollicite ce composant à chaque cycle, ce qui en fait une pièce d'usure régulière sur un appareil en service continu.

Problèmes et pannes résolus

Ce moteur est mis en cause lorsque le bac égouttoir ne bascule plus du tout, reste bloqué en position haute ou basse, ou effectue un mouvement incomplet qui gêne l'évacuation de l'eau. Un bourdonnement électrique sans mouvement perceptible du bac oriente directement vers ce composant plutôt que vers un problème de production de glace en amont. Avant de commander quoi que ce soit, il vaut mieux vérifier que rien ne bloque mécaniquement le bac égouttoir, un dépôt de calcaire ou de glace accumulée pouvant suffire à empêcher le basculement sans que le moteur soit lui-même en cause.

A lire depuis notre forum: Le technicien livre les étapes du diagnostic sur une machine à glaçons ITV qui ne démoule plus les glaçons.

Caractéristiques

• Référence pièce : 105200 (référence croisée 5200)
• Marques compatibles : ITV, Euro Ice
• Type de pièce : Motoréducteur de basculement, bac égouttoir
• Tension : 230 V
• Fréquence : 50 Hz
• Diamètre de l'arbre : 10 mm
• Largeur : 115 mm
• Hauteur : 100 mm
• Longueur de la patte de fixation : 125 mm

Liste d’appareils concernés (Non exhaustive)

ITV :

MQ200, Q40S, Q50, Q50C, Q60, Q60C, Q90, Q90C, Q130C, Q150C, Quasar-40SCA, Quasar-40SCW, Quasar-50CA, Quasar-50CW, Quasar-60CA, Quasar-60CW, Quasar-90CA, Quasar-90CW, Quasar-130CA, Quasar-130CW

Signes d'usure ou de défaillance

Un moteur de basculement en fin de vie donne plusieurs signes avant la panne complète. Le bac égouttoir peut basculer plus lentement qu'à l'accoutumée, ou marquer un temps d'arrêt avant de terminer sa course. Un bruit de frottement mécanique ou un cliquetis inhabituel au moment du basculement précède souvent l'arrêt total du mouvement. Dans certains cas, le moteur tourne encore mais ne transmet plus suffisamment de couple pour soulever le bac chargé d'eau, ce qui traduit une usure du réducteur interne plutôt qu'une panne électrique franche.

Conseils avant et après remplacement

Avant de commander quoi que ce soit, couper l'alimentation de la machine et vérifier que le bac égouttoir bascule librement à la main une fois désengagé du moteur, un point dur mécanique orientant vers un problème d'axe ou de rondelle de basculement plutôt que vers le moteur lui-même. Un détartrage complet du circuit d'eau avant remplacement permet aussi d'écarter un dépôt calcaire comme cause du blocage. Après remplacement, un cycle complet de production de glace permet de vérifier que le basculement s'effectue normalement sur toute sa course, sans à-coup ni ralentissement.

FAQ

Compatibilité

Le moteur 105200 convient-il à toutes les machines à glaçons ITV ? Non, cette référence équipe une gamme précise de modèles Quasar selon leur puissance de production. Vérifier la référence inscrite sur l'ancien moteur ou la plaque signalétique de la machine reste la meilleure garantie de compatibilité.

Pannes et diagnostic

Le bac égouttoir de ma machine à glaçons ne bascule plus, faut-il changer le moteur ? C'est l'une des causes les plus fréquentes dans ce cas, surtout si un bourdonnement est audible sans mouvement du bac. Vérifier d'abord qu'aucun dépôt calcaire ou blocage mécanique n'entrave le mouvement avant de conclure à une panne du moteur lui-même.
