Stator lave-linge LG

Descriptif produit

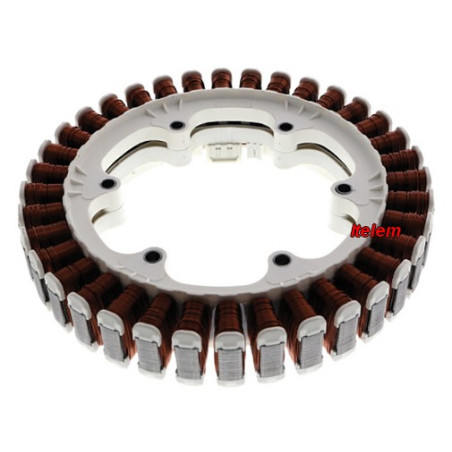

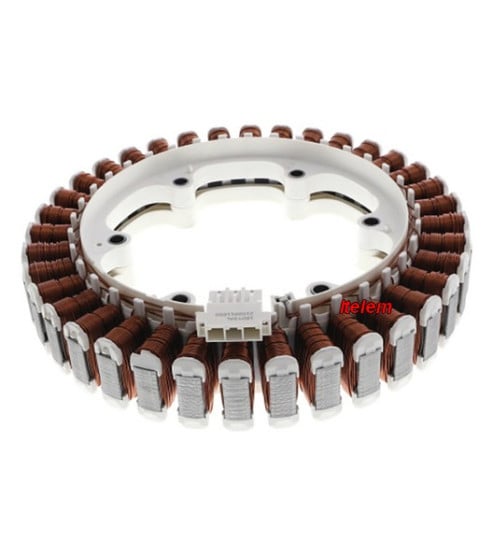

Stator moteur pour lave-linge LG à moteur direct drive, référence AJB73816004, également disponible sous les références AJB73816028 et AJB73816033. Le stator constitue la partie fixe du moteur. Il génère le champ magnétique qui entraîne la rotation du rotor, lequel est solidaire du tambour sur les moteurs direct drive, sans courroie ni poulie intermédiaire. Cette architecture rend le stator directement responsable du lavage comme de l'essorage.

La référence AJB73816004 est une pièce d'origine LG. Elle a été remplacée en fabrication par la référence AJB73816028, elle-même commercialisée en parallèle de la référence AJB73816033 pour certaines séries. Les trois références couvrent des générations successives du même type de stator équipant les lave-linge LG à chargement frontal en système direct drive.

Problèmes et pannes résolus

Un stator défaillant se traduit le plus souvent par un tambour qui ne tourne plus du tout, ou qui tourne de façon irrégulière en lavage comme en essorage. Le code erreur LE (locked rotor) apparaît fréquemment sur les modèles LG équipés d'un module électronique de commande, sans que cela désigne systématiquement le stator en cause. Un bruit de frottement métallique en cours de cycle, une machine qui coupe en plein essorage, ou un moteur qui chauffe anormalement sans faire tourner le tambour orientent également vers ce composant.

Le remplacement du stator résout ces symptômes lorsque le bobinage est grillé, court-circuité, ou que l'isolant a cédé sous l'effet de la chaleur ou de l'humidité.

Caractéristiques

• Référence principale : AJB73816004
• Références associées : AJB73816028, AJB73816033
• Marque : LG
• Type de pièce : stator moteur, système direct drive
• Fonction : génération du champ magnétique assurant la rotation du rotor
• Statut : pièce d'origine constructeur

Liste d'appareils concernés (Non exhaustive)

LG : F1K2CNV2W, F1K2CNV4WC, F1K2CSV2T, F1K2CSV2W, F1P1CNV2BC, F1P1CNV2W, F1P1CNV4WC, F1P1CNV5WC, F1P1CYV2B, F1P1CYV2W, F51K24WH, F51P12WH, F51P12WH.ABWQEFS, F51P14WH.ABWQVFS, F71K22IXS, F71K22WH, F71K22WHS, F71P12BS.ABLQEFS, F71P12WH.ABWQEFS, F71P12WHS.ABWQVFS, F1069FD3PS, F1215KG, FH21VB1, FH069FD2MS, FH069FD3MS, FH069FD4FS, FH069FDFS, FH255FD, FH255FD1, FH255FDC, FH255FDS7

Signes d'usure ou de défaillance

Un stator en fin de vie donne des signes avant de lâcher complètement. Une odeur de brûlé au niveau du bloc moteur en cours de cycle constitue un signal d'alerte immédiat. Un bobinage visiblement noirci ou fondu, constaté après dépose du carter arrière, confirme le diagnostic sans ambiguïté.

L'essorage qui faiblit progressivement, cycle après cycle, avant l'arrêt total du tambour, traduit souvent une dégradation progressive du bobinage plutôt qu'une panne franche. Un multimètre permet de contrôler la continuité et l'isolement des enroulements avant de commander la pièce.

Conseils avant et après remplacement

Avant de commander, relever la référence exacte gravée ou collée sur le stator en place, et non uniquement celle indiquée sur une notice ou un forum. Les évolutions successives d'une même pièce, comme c'est le cas ici entre AJB73816004, AJB73816028 et AJB73816033, ne garantissent pas toujours une compatibilité mécanique et électrique identique d'une génération à l'autre.

Débrancher impérativement le lave-linge avant toute intervention. La dépose du rotor, fixé par un boulon central axial, est nécessaire pour accéder au stator sur la plupart des moteurs direct drive LG. Après remontage, vérifier le centrage du rotor avant de resserrer au couple préconisé : un rotor mal centré peut frotter contre le nouveau stator et l'endommager dès la première mise en marche.

FAQ

Compatibilité

La référence AJB73816033 peut-elle remplacer une AJB73816004 défectueuse ? Les deux références appartiennent à la même famille de stators direct drive LG et sont parfaitement interchangeables.

Comment savoir si mon lave-linge LG est équipé de ce stator ? La référence exacte figure sur une étiquette collée directement sur le stator, visible après dépose du carter arrière du lave-linge. Le numéro de modèle de l'appareil seul ne suffit pas toujours à déterminer la bonne référence, les séries ayant pu évoluer en cours de production.

Panne

Pourquoi mon lave-linge LG affiche le code erreur LE avec un tambour bloqué ? Le code LE signale que le module de commande n'a pas détecté de rotation du moteur dans le délai attendu. Avant de suspecter le stator, vérifier que le tambour tourne librement à la main : un vêtement coincé entre tambour et cuve produit le même code sans lien avec le moteur.
