Module Inverter pour moteur WPM61-22 lave-linge Hisense Gorenje

Descriptif produit

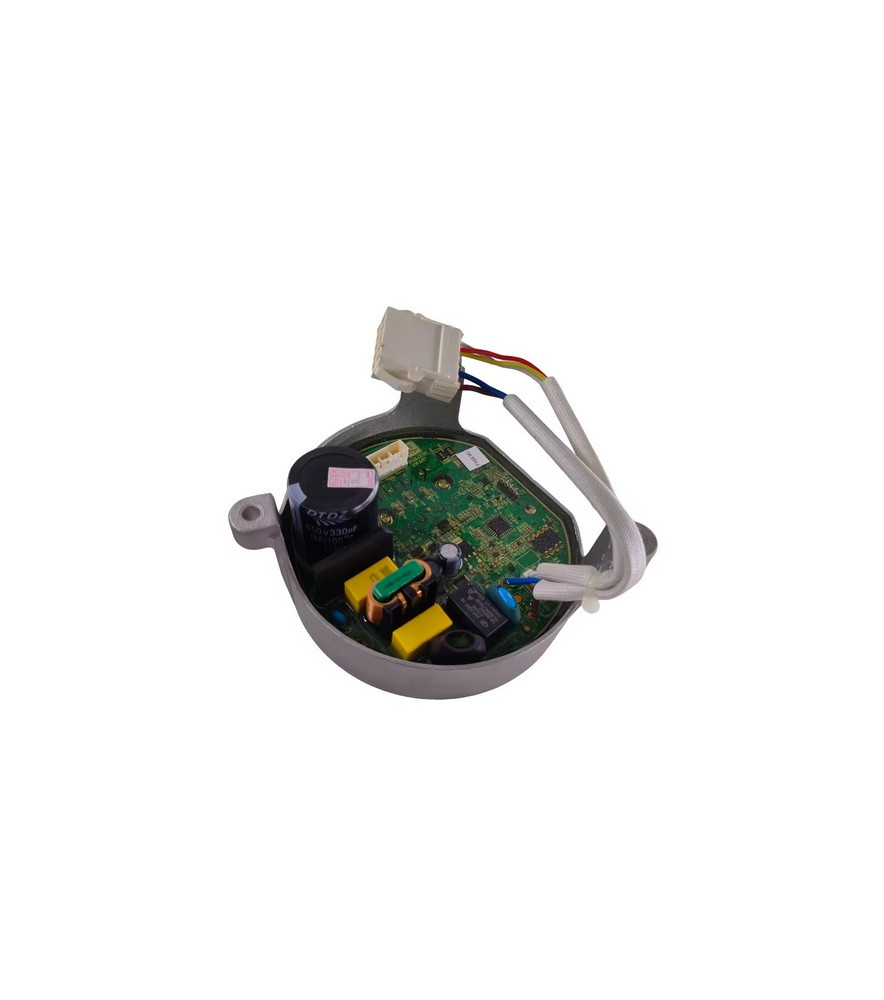

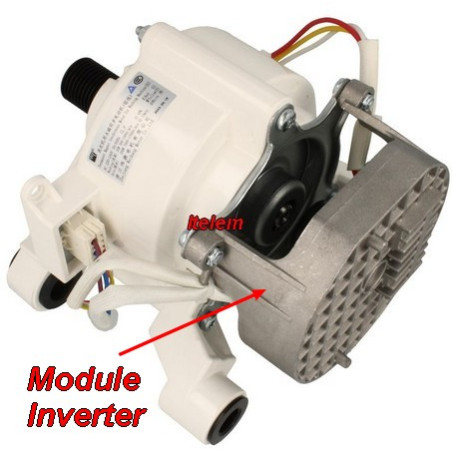

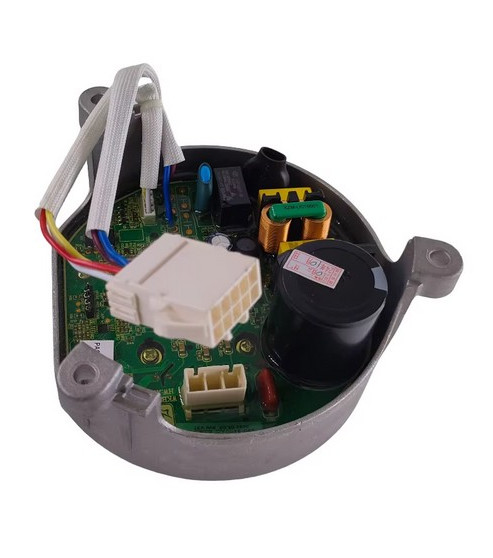

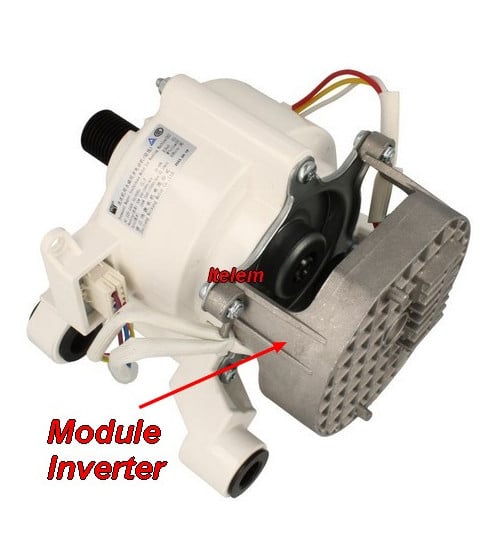

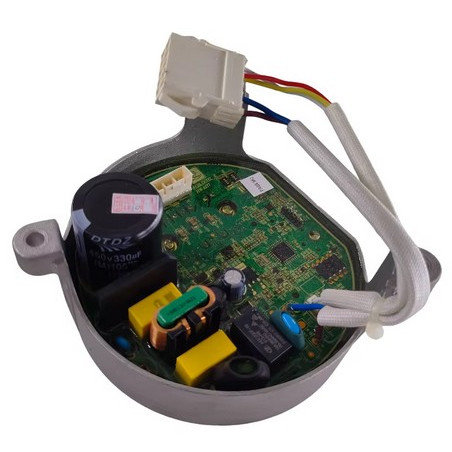

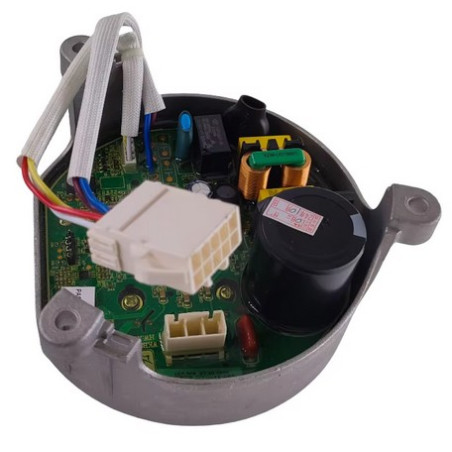

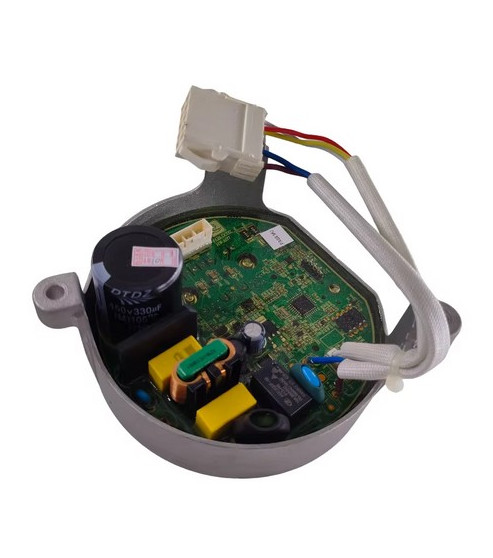

Le module inverter WKBLDC02 pilote le moteur type WPM61-22 monté sur les lave-linge à moteur brushless (BLDC) de la gamme Hisense. Il pilote électroniquement la vitesse et le couple du moteur, sans balais, ce qui impose une commande par carte électronique dédiée plutôt que par un simple relais mécanique. Sans ce module, le moteur BLDC du lave-linge ne reçoit aucune commande de pilotage, le tambour reste immobile quel que soit le cycle sélectionné.

Problèmes et pannes résolus

Lave-linge qui ne démarre aucun cycle, tambour totalement immobile malgré une alimentation générale correcte. Essorage absent ou incomplet alors que le lavage se déroule normalement. Moteur qui vibre ou tressaute sans entraîner le tambour. Code erreur moteur ou inverter affiché sur le bandeau. Machine qui coupe en cours de cycle avec arrêt brutal du brassage.

Caractéristiques

• Référence module : WKBLDC02 (WK-BLDC 22mm)
• Référence pièce : HK2362428 / K2362428
• Moteur associé : WPM61-22
• Type de moteur : brushless (BLDC)
• Marque : Hisense
• Modèle confirmé : W712QPM-FR

Liste d'appareils concernés (Non exhaustive)

GORENJE

W1NHPI60SCS/PL, W1NHPI60SCSIRV, W1NHPI62SCS, W1NHPI62SCS/PL, W1NHPI62SCSIRV, W1NHPI72SCS, W1NHPI72SCS/PL, W1NHPI72SCSIRV, W2NHPI62SCS, W2NHPI62SCSIRV, W2NHPI62SCSS, W2NHPI72SCS, W2NHPI72SCSIRV, W2NHPI72SCSS, W2NHPI74SCPS/DE, WNHPI60SCSIR, WNHPI60SCSIR/UA, WNHPI62SCPS/DE, WNHPI62SCS, WNHPI62SCS/PL, WNHPI62SCS/UA, WNHPI62SCSIRV/UA, WNHPI72SCS, WNHPI72SCS/PL, WNHPI72SCS/UA, WNHPI72SCSIRV/UA, WNHPI74SCPS/AT, WNHPI74SCPS/DE

HISENSE

W712QPM, WFQP6010VM, WFQP6012EVM, WFQP6012EVMT, WFQP6012VM/IRV, WFQP7012EVM, WFQP7012EVM/PL, WFQP7012EVM/UA, WFQP7012EVMT, WFQP7012VM

LERAN

WMS 67106 AWD2, WMS 73106 AWD2

UPO

PI612CS

Signes d'usure

Un module inverter qui commence à faiblir se traduit d'abord par un moteur hésitant, qui peine à lancer la rotation en début de cycle. Bruit de commutation électronique inhabituel, léger sifflement au niveau de la carte. Essorage qui monte mal en vitesse ou s'arrête prématurément. Coupures aléatoires en cours de cycle sans cause mécanique identifiable sur le moteur ou la courroie. Dans les cas avancés, absence totale de réponse du moteur malgré une alimentation générale de la machine intacte.

Conseils avant et après remplacement

Couper l'alimentation électrique avant toute intervention sur le module ou le moteur. Vérifier d'abord que le défaut provient bien du module et non du moteur lui-même ou du faisceau de connexion, les deux composants étant vendus séparément mais liés fonctionnellement. Relever le modèle exact du lave-linge sur la plaque signalétique avant de commander quoi que ce soit, la compatibilité Gorenje restant à confirmer au cas par cas. Après remplacement, contrôler le bon enclenchement des connecteurs et tester un cycle complet avec essorage pour valider le pilotage moteur.

FAQ

Fonctionnement et rôle de la pièce

À quoi sert le module inverter WKBLDC02 sur un lave-linge Hisense ?

Il pilote électroniquement le moteur brushless WPM61-22, en gérant la vitesse et le couple de rotation du tambour. Sans ce module, le moteur BLDC ne reçoit aucune commande, la machine ne peut ni laver ni essorer.

Pourquoi mon lave-linge ne démarre plus alors que l'alimentation générale fonctionne ?

Sur un moteur brushless, l'absence de commande électronique par le module inverter empêche tout démarrage du tambour, même si le reste de l'appareil est sous tension. Ça ne veut pas forcément dire que le moteur est mort, le module de pilotage est souvent la première cause à vérifier.

Compatibilité et identification

Le module WKBLDC02 est-il compatible avec un lave-linge Gorenje ?

La compatibilité confirmée concerne le modèle Hisense W712QPM-FR. Une compatibilité avec certains modèles Gorenje reste probable compte tenu des plateformes techniques partagées entre les deux marques, mais elle n'est pas confirmée par une documentation constructeur consultée. Vérifier la référence moteur WPM61-22 sur la plaque signalétique avant commande.
