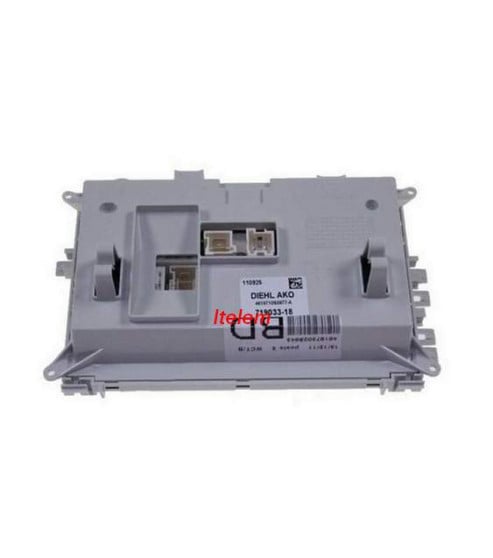

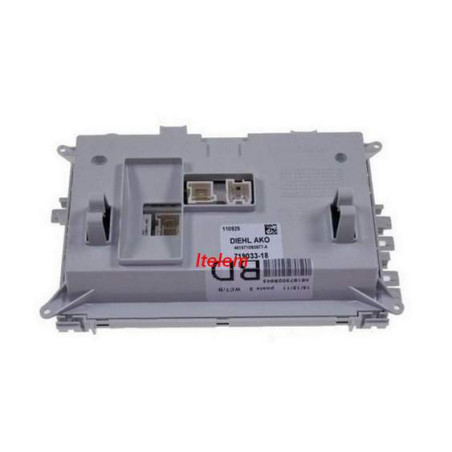

Module électronique de puissance sèche-linge Whirlpool Laden

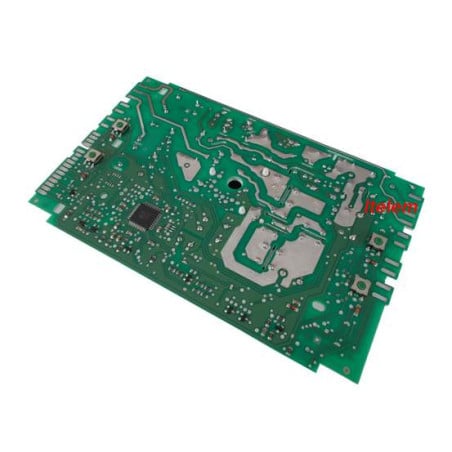

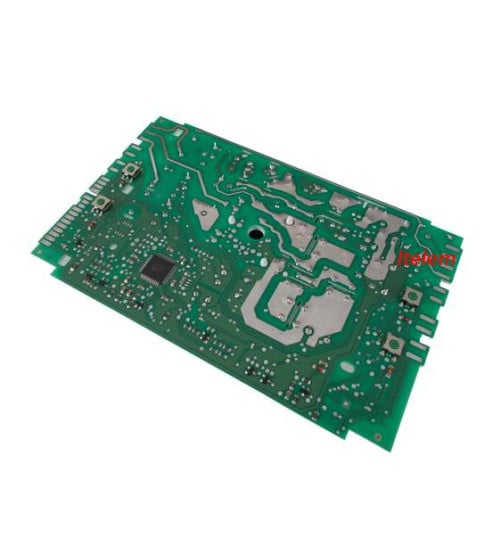

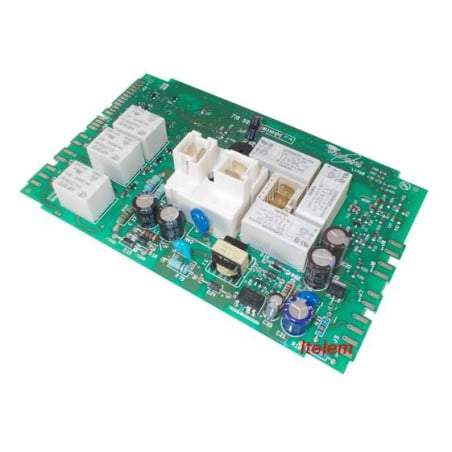

La carte électronique de puissance référence 481221470748 pour les sèches-linge de marque Whirlpool et Laden essentiellement est dotée de ces fonctions principales:

• Affichage du déroulé du cycle à l'utilisateur
• Contrôle des programmes de séchage
• Gestion de la température
• Contrôle du temps de séchage
• Détection de l'humidité du linge (De sec à prêt à repasser par exemple)

• Gestion de la rotation du tambour
• Contrôle du système de ventilation
• Gestion des fonctions de sécurité (protection contre la surchauffe, par exemple)
• Interface avec le panneau de commande
• Diagnostic des pannes (Affichage par voyant ou digit)

• Autres références connues du module: 481221470749, 480112100016, 481221470075, 481221470938, 481221470825.

Cette platine électronique est capable de diagnostiquer une panne et de l'afficher à l'usager. Notre technicien a rédigé un tutoriel dédié aux codes pannes des sèche-linge Whirlpool.

Egalement à disposition, un nouveau tutoriel sur les composants et les symptômes de panne d'un module électronique, afin d'affiner son diagnostic plus précisément.

Conseil technique: Si tous voyants allumés après échange du mdodule électronique, Il est possible q'un problème de connectique soit présent avec la module de détection d'humidité. L’emplacement de certains connecteurs pouvant être déplacés sur le nouveau module (Connecteurs  repères HRC et DL). Puis il fait réaliser un test avec une charge de linge humide pour calibrer l'ensemble. A défaut, le module d'humidité résiduel peut être en cause.

Liste d’appareils concernés (Non exhaustive)
-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.
-Code usine (Commençant par 85), suivi de la référence commerciale du sèche-linge.

854037829080 AM3788 854038029072 AM3798 854038829080 AM3888 854039029080 AM3898 854071038090 ASC18 856047742071 TRA4777 856047742080 TRA4777 856047742081 TRA4777 856062712171 TRAD6267 856062712190 TRAD170 856062712191 TRAD170 856063303671 TAPURE7C 856063303672 TAPURE7C 856063317290 TRAK6339 856064412072 TRAD6447 856064417272 TRAK6447 856064612271 TRAAPrestige/ 856064612372 TRAPrestige7 856064616072 TRA9566 856064617080 TRK6468 856064618071 TRAK6467 856066003071 TRKK63000 856066212171 TRKD4627 856066212190 TRKD170 856066217271 TRKK6627 856066312371 TRKDPrestige7 856066412271 TRKDExcellence7 856066717071 TRKK6625 856066812390 TRPrestige7 856066912290 TRExcellence7 856067403271 TKCare6B 856067703190 TKPrimeline97B 856067903210 TKSO4DI 856068003080 TKSENSITIVE18B 856068003290 TKSENSEXL7B 856068103080 TKPURE8B 856068103090 TKPUREXXL8B 856068203271 TKCare5C 856068203280 TKCare5C/1 856068903090 TKSENSEXXL8B 856074612090 TRKDPrestige270 856074612190 TRAExcellence270 856074712071 TRAAExcellence/1 856078412071 TRKK7880 856078512271 TRKStarEdition7 856078512390 TRKDStarEdition270 856079612071 TRKExcellence7 856079612090 TRKDExcellence270 856079703071 TKPrimeline7BDi 856079703110 TKSENS18BDI 856079803171 TAPro7CDi 856079903071 TKCare6BDi 856079917080 TRKK7998 856086603671 TRKK62111 856086616671 TRK9666 856088817071 TRKK8887 856088903190 TKPlatinum7B 856097616071 TRK9761 857534108071 AWZ3417 857534108072 AWZ3417 857534112072 IndianaA/1 857534120080 LUNAA/6 857534120081 LUNAA/6 857534212080 AWZ8277 857534212081 AWZ8277 857534279070 AWZ3427 857534742080 AWZ3466 857535115071 AWZ3513 857535115090 AWZ3519 857537903071 AWZ3789 857574617062 AWZ7466 857577672090 AWZ7670 857578118390 AWZ7819 857578615072 AWZ7914AL 857579118180 AWZ7914IS 857579129081 AWZ7918AL 857582129072 AWZ8217 857582229072 AWZ8227 857582329081 AWZ8238 857582338080 AWZ6460 857583229072 AWZ8327 857583729072 AWZ8377 857584503072 AWZ8457 857584516072 AWZ8457 857584603180 AWZ8468 857584612062 INDIANAC 857584612071 WTAC 857584612090 MEMPHISC 857584612162 AWZ8466 857584612260 AWZEXPERTCC 857584612262 AWZEXPERTCC 857584617001 AWZ8460 857584617061 AWZ8466 857584620060 ECLIPSC 857584620160 LUNAC 857584620180 AWZ8468 857584715071 AWZ8477 857584718090 AWZ8477 857584742070 AWZ8477 857584742072 AWZ8477 857584742080 AWZ8478 itelem 857584753080 AWA970B 857584812172 AWZ8477 857584818090 AWZ8479 857585715090 AWZ8579 857586612061 MONTANAC 857586612261 AWZEXPERTCB 857586617051 AWZ8665 857586617061 AWZ8666 857586710061 AWZ8676 857586712061 CALIFORNIAC 857586720380 AWZ8678 857586729051 AWZ8675 857586729071 AWZ8677 857586920080 DAKOTAC 857587016080 AWZ8578 857587612280 FLORIDAC 857594729090 AWZ9479 854038229072 AM3768 854038129072 AM3778 854038629080 AM3870 854038829090 AM3889 854039129080 AM3998 854039929090 AM3999 854071038080 ASC17 854074638070 ASCB6 854074638071 ASCB6 857586720061 ASTROC 857586812090 ATLANTAC 857584753070 AWA960B 854037629072 AWC376 854074717071 AWL747 857534318071 AWZ3413/1 857534129071 AWZ3417 857534108080 AWZ3418 itelem 857534129080 AWZ3418 857534218011 AWZ3427 857534229071 AWZ3427 857534279071 AWZ3427 857534229080 AWZ3428 857534229081 AWZ3428 857534612171 AWZ3467 857534612172 AWZ3467 857534617080 AWZ3467 857534742071 AWZ3477 857534742072 AWZ3477 857535153080 AWZ3513 857535153081 AWZ3513 857535115080 AWZ3518 857535115081 AWZ3518 857535215090 AWZ3520 857536645071 AWZ3667 857536645072 AWZ3667 857536608071 AWZ3669 857536608072 AWZ3669 857537103071 AWZ3717 857537103072 AWZ3717 857537803071 AWZ3787 857537903072 AWZ3789 857537929071 AWZ3797 857537929080 AWZ3798 857537929081 AWZ3798 857537803090 AWZ3889 857537803091 AWZ3889 857546016071 AWZ460 857546016072 AWZ460 857561203190 AWZ61225 857564610080 AWZ6460 857582338081 AWZ6460 857574503072 AWZ7457 857574529072 AWZ7457 857574672002 AWZ7460 857574672003 AWZ7460 857574617042 AWZ7464 857574617052 AWZ7465 857574610062 AWZ7466 857574665062 AWZ7466 857574618072 AWZ7467 857574610080 AWZ7468 857574610081 AWZ7468 857574672090 AWZ7660 857574612110 AWZ770 857578118372 AWZ7817 857578715072 AWZ7913 857579118172 AWZ7914AL 857579129072 AWZ7914AL 857578615080 AWZ7914IS 857579129080 AWZ7918AL 857579129090 AWZ7918IS 857578715090 AWZ7919 857537129090 AWZ7919IS 857579118190 AWZ7919IS 857582129080 AWZ8218 857582629072 AWZ8226 857582329072 AWZ8228 857582429080 AWZ8229 857582429081 AWZ8229 857582329080 AWZ8238 857582229080 AWZ8239 857582229081 AWZ8239 857583729090 AWZ8379 857584516060 AWZ8456 857584516062 AWZ8456 857584503070 AWZ8457 857584516070 AWZ8457 857584516080 AWZ8458 857584617071 AWZ8460 857584617041 AWZ8464 857584672040 AWZ8464 857584672042 AWZ8464 857579265080 AWZ8465 857584617051 AWZ8465 857579165080 AWZ8465S 857584612160 AWZ8466 857584616060 AWZ8466 857584616062 AWZ8466 857584617080 AWZ8467 857584703071 AWZ8467 857584603080 AWZ8468 857584716080 AWZ8468 857584620280 AWZ8469 857584636080 AWZ8469 857584717080 AWZ8469WP 857584738001 AWZ8470 857584718062 AWZ8476 857584729060 AWZ8476 857584729061 AWZ8476 857584718071 AWZ8477 857584729071 AWZ8477 857584812170 AWZ8477 857584718080 AWZ8478 857584872001 AWZ8480 857585815190 AWZ8576 857586829071 AWZ8576 857585715071 AWZ8577 857585729071 AWZ8577 857585815090 AWZ8577 857585715080 AWZ8578 857586929071 AWZ8578 857587029080 AWZ8578/1 itelem 857586626061 AWZ8666 857586617080 AWZ8668 857586617090 AWZ8669 857586738001 AWZ8670 857586717061 AWZ8676 857586718061 AWZ8676 857586729061 AWZ8676 857586717080 AWZ8677 857586718090 AWZ8677 857586745071 AWZ8677 857586710080 AWZ8678 857586718080 AWZ8678 857586720381 AWZ8678 857596717080 AWZ8678 857596717090 AWZ8679 857586838080 AWZ8680 857587020090 AWZ8680 857594729061 AWZ9476 857594729080 AWZ9477 857594829080 AWZ9478 857584612280 AWZ947EX 857594929080 AWZ9488/1 857594801090 AWZ9489/1 857595729080 AWZ9578 857584712290 AWZ957EX 857586620090 AWZ9600 857586612280 AWZ967EX 857586620190 AWZ9700 857597729080 AWZ9778 857599703090 AWZ9879 857599503071 AWZ9956 857599603061 AWZ9966 857599603090 AWZ9979 857599826071 AWZ9989 857534101271 AWZExpertAO/3 857534101272 AWZExpertAO/3 857534112080 BOSTONA 857534112081 BOSTONA 857584612080 BOSTONC 857584612081 BOSTONC 857586612080 DENVERC 857534120071 EclipsA 857584620062 ECLIPSC 857586620080 ECLIPSC/7 854035929071 EP3498 854038929080 EP3598 854038929081 EP3598 856066803090 Extra9060BDi 857566915070 HDD06SCWG 856079838070 HDD5000 856070001080 HDD7000/PR0 857574672102 HOLLYWOODC 857534112071 IndianaA/1 857584612060 INDIANAC 857578612071 LASVEGASC 857584620162 LUNAC 857584620080 LUNAC/6 857578612080 ORLANDOC 857586620061 SOLARC 856079803180 TAPLATINUM7CDi 856079803181 TAPLATINUM7CDi 856065503671 TAPURE7CDI 856065503672 TAPURE7CDI 856067803271 TKCare16B 856066803022 TKCare16C 856068003271 TKCare17B 856068003210 TKCAREXL7B 856079903090 TKHappy60BDi 856079903180 TKPLATINUM7BDI 856067703090 TKPRIMELINE27B 856079703090 TKPRIMELINE28BDi 856067703071 TKPrimeline7B 856079703080 TKPRIMELINE8BDI 856079703190 TKPrimeline98BDi 856079903171 TKPro7BDi 856066703071 TKPure6BDi 856067903071 TKPure7B 856079803071 TKPure7BDi 856068203190 TKPUREXL7B 856067903290 TKPUREXL7BDi 856078703081 TKStar72EX 856078803090 TKSTAR74EX 856078903090 TKStar84EX 856047742072 TRA4777 856064616071 TRA9566 856074712072 TRAAExcellence/1 856064612272 TRAAPrestige/1 856062512071 TRAD6257 856062712172 TRAD6267 856064412071 TRAD6447 856064712390 TRAECO270 856074612191 TRAExcellence270 856074612171 TRAExcellence7 856074612172 TRAExcellence7 856063317271 TRAK6331 856063317272 TRAK6331 856063317291 TRAK6339 856064417271 TRAK6447 856064612390 TRAPrestige270 856064612391 TRAPrestige270 856064612371 TRAPrestige7 856098416171 TRK9866 856096616071 TRK9876 856096716071 TRK9977 856046620090 TRKD270 856066212071 TRKD4626 856046620071 TRKD4666 856046612071 TRKD4667 856046620010 TRKD4677 856046712080 TRKD4678 856079712090 TRKDECO270 856066912271 TRKDExcellence 856046712190 TRKDKOBLENZ270 856066812371 TRKDPrestige 856078612271 TRKDStarEdition7 856069618071 TRKE6967 856090917071 TRKE9097 856056603071 TRKK62101 856066217280 TRKK6610 856066717090 TRKK6629 856056603080 TRKK72101 856086603680 TRKK72111 856077317271 TRKK7737 856077317290 TRKK7739 856077317390 TRKK7740 856078617071 TRKK7867EX 856078617090 TRKK7869EX 856078817071 TRKK7887 856079917071 TRKK7997 856088817080 TRKK8888 856079812071 TRKKExcellence/1 856078512071 TRKKPrestige/1 856074612071 TRKPrestige7 854023601080 VDP620E 857584603071 WTA6B

Autres modèles

857586720060 ASTROC 857586720061 ASTROC 857586829070 AWZ8576 857586829071 AWZ8576 857585729070 AWZ8577 857585729071 AWZ8577 857586929070 AWZ8578 857586929071 AWZ8578 857587029080 AWZ8578/1 857586626060 AWZ8666 857586626061 AWZ8666 857586729050 AWZ8675 857586729051 AWZ8675 857586710060 AWZ8676 857586710061 AWZ8676 857586718061 AWZ8676 857586729060 AWZ8676 857586729061 AWZ8676 857586718080 AWZ8678 857595729080 AWZ9578 857599603060 AWZ9966 857599603061 AWZ9966 itelem 857599826070 AWZ9989 857599826071 AWZ9989 857586612260 AWZEXPERTCB 857586612261 AWZEXPERTCB 857586712060 CALIFORNIAC 857586712061 CALIFORNIAC 857586612060 MONTANAC 857586612061 MONTANAC 857586620060 SOLARC 857586620061 SOLARC

Autres modèles

857561203190 AWZ61225 857582338080 AWZ6460 857582338081 AWZ6460 857574610062 AWZ7466 857574610080 AWZ7468 857574610081 AWZ7468 857577672090 AWZ7670 857578118372 AWZ7817 857578118390 AWZ7819 857579118172 AWZ7914AL 857579118180 AWZ7914IS 857579129080 AWZ7918AL 857579129081 AWZ7918AL 857579129090 AWZ7918IS 857537129090 AWZ7919IS 857579118190 AWZ7919IS 857582129080 AWZ8218 857582629072 AWZ8226 857582229072 AWZ8227 857582329072 AWZ8228 857582429080 AWZ8229 857582429081 AWZ8229 857582329080 AWZ8238 857582329081 AWZ8238 857582229080 AWZ8239 857582229081 AWZ8239 857583229072 AWZ8327 857583729090 AWZ8379

Autres modèles

854038129071 AM3778 854038029071 AM3798 857574529071 AWZ7457 857574665061 AWZ7466 857574610061 AWZ7466 857574618071 AWZ7467 857578118371 AWZ7817 857578715071 AWZ7913 857578615071 AWZ7914AL 857579118171 AWZ7914AL 857579129071 AWZ7914AL 857582129071 AWZ8217 857582629071 AWZ8226 857582229071 AWZ8227 857582329071 AWZ8228 857583229071 AWZ8327 857583729071 AWZ8377
