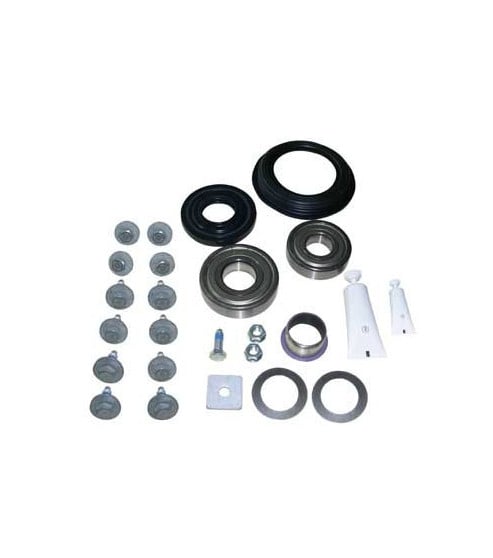

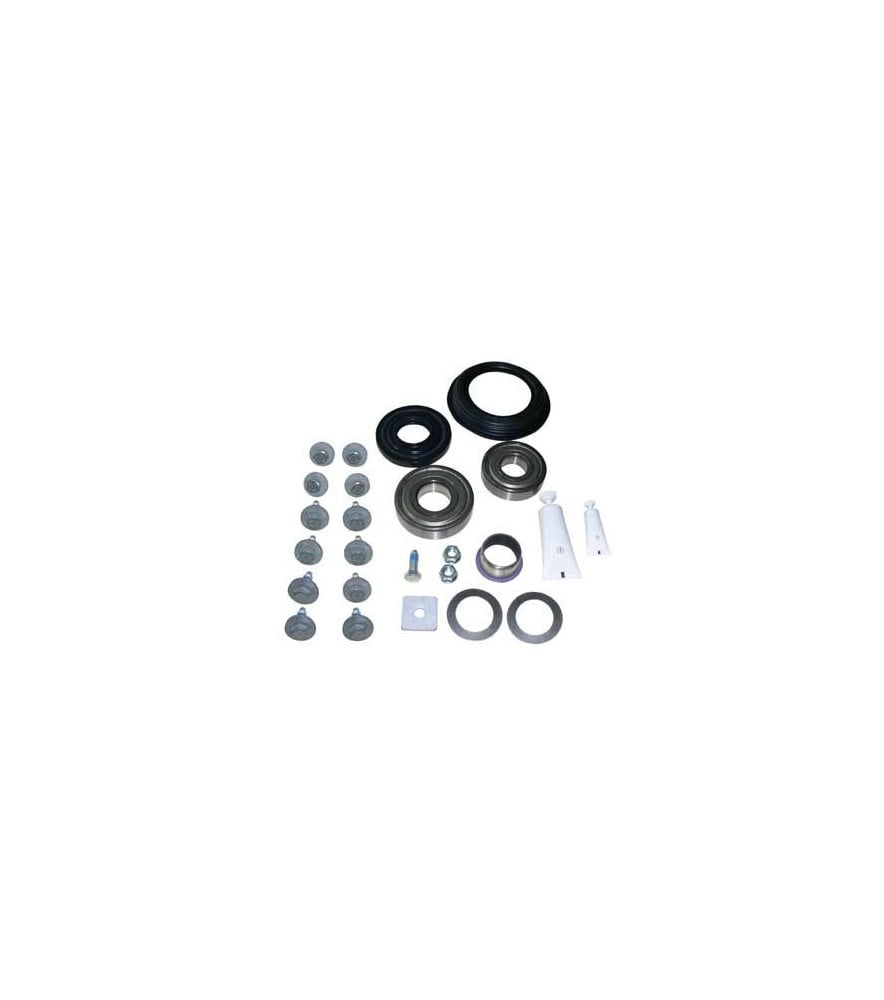

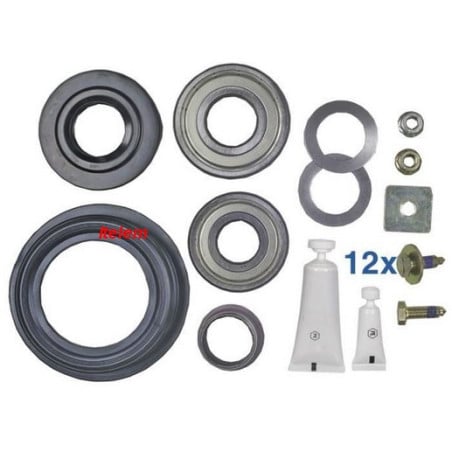

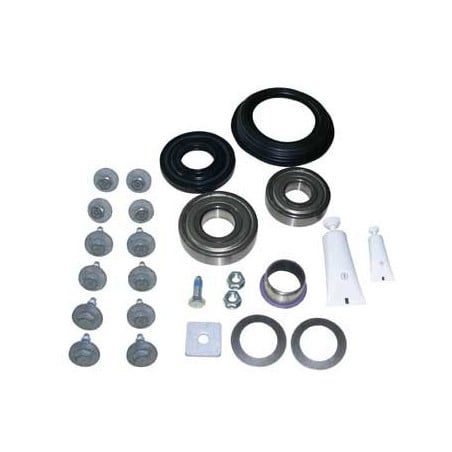

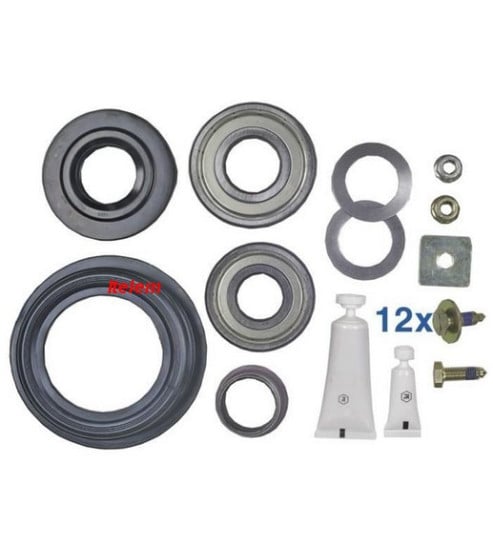

Kit palier roulements lave-linge frontal Miele

Notice de montage d'origine Miele — Jeu de réparation palier tambour

1. Démonter la suspension. Repérer la position des ressorts.
2. Démonter le croisillon du tambour, extraire le palier.
3. Si les portées du palier sont endommagées, remplacer le croisillon.
4. Monter le palier en graissant les lèvres du joint.
5. Enduire le joint avec l'huile fournie (pas une autre) et le monter sur le croisillon.
6. Remonter le croisillon avec les vis autobloquantes fournies.
7. Si la poulie était vissée avec une vis de 6 mm, élargir le filetage dans l'axe du tambour à 8 mm.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, derrière la trappe de pompe de vidange ou au dos de l’appareil.

PW5060 PW5062 PW5062 PW5062 PW5062 PW5062 PW5062 PW5064 PW5064 PW5065 PW5065OS PW6055 PW6055PLUS PW6055PLUS PW6065 PW6065OS PW6065PLUS PW6065PLUS PW9055 PW9065 W140 W140 W142 W145 W145 W146 W146 W147 W147 W149 W149 W150 W150 W151 W1511 W1512 W1513 W1514 W1515 W1522 W1523 W153 W1534 W155 W155 W160 W161 W1611 W1612 W1613 W1614 W1615 W1616 W162 W1622 W1623 W163 W1634 W165 W1662 W1664 W167 W168 W1712 W1713 W1714 W1715 W1716 W1723 W1724 W1726 W173 W1730 W1730 W1733 W1734 W1735 W174 W1740 W1740 W1743 W1743 W1744 W1747 W1747 W1749 W1754 W1762 W1764 W1779 W1780 W1780 W180 W1901 W1902 W1904 W1906 W1908 W1909 W1912 W1913 W1914 W1916 W1934 W1935 W1935 W1944 W1945 W1946 W1946 W1948 W1949 W1954 W1960 W1964 W1966 W1978 W1979 W1989 W1989 W200 W204 W205 W207 W2100 W2102 W2102 W2104 W2105 W2108 W211 W212 W2120 W2121 W2122 W2123 W2126 W2127 W2129 W2140 W2141 W2143 W217 W2203 W2205 W2209I W2240 W2241 W2242 W2243 W2244 W2245 W2246 W2248 W2260 W2261 W2266 W227 W2361 W2364 W2365 W237 W2440 W2441 W2443 W2444 W2445 W2446 W2447 W2448 W2460 W2461 W2465 W2468 W247 W250 W2505 W2514 W2515 W2518 W2521 W2522 W2523 W2525 W2527 W254 W255 W2552 W2553 W2557 W257 W2572 W2573 W2577 W2584 W2584 W2585 W2585 W2587 W2597 W261 W262 W2622 W2623 W2627 W2652 W2653 W2657 W2659 W2659I W2662 W2663 W2667 W267 W277 W2809 W2809I W2819I W2839 W2839I W2839I W2859I W2859I W287 W2885 W2886 W2888 W2889 W297 W300 W302 W303 W304 W304 W305 W306 W307 W308 W309 W310 W3100 W3102 W3104 W3105 W311 W3114 W312 W3120 W3121 W3122 W3123 W313 W3131 W3132 W3133 W3143 W315 W3162 W3162 W3164 W3164 W317 W320 W3202 W3203 W3204 W3205 W3213 W3214 W3215 W322 W3222 W3224 W323 W3239 W3240 W3241 W3242 W3243 W3244 W3245 W3246 W3248 W3250 W3251 W3253 W3255 W3260 W3261 W3264 W3266 W3268 W327 W330 W332 W333 W3360 W3360 W3361 W3364 W3365 W337 W3370 W3370 W3371 W3371 W3374 W3375 W3375 W3385 W340 W341 W342 W343 W3440 W3441 W3444 W3446 W3448 W3465 W347 W349 W3505 W351 W3514 W3515 W352 W3521 W3522 W3523 W3525 W3527 W353 W355 W3553 W3557 W357 W3574 W3574 W3575 W3575 W360 W361 W362 W3622 W3623 W3627 W363 W3652 W3653 W3657 W367 W370 W3724 W373 W3732 W3732 W374 W3740 W3741 W3743 W3744 W3745 W3748 W375 W3750 W376 W3764 W377 W3780 W3781 W3791 W381 W3813 W3821 W3822 W3823 W3824 W3825 W3826 W383 W3830 W3831 W3833 W3835 W3836 W3838 W3840 W3841 W3844 W3844 W3845 W3845 W3854 W3855 W387 W3870 W3902 W3903 W3922 W3923 W3923 W3933 W3942 W3942 W3943 W397 W398 W3985 W3988 W3993 W400SB W402SB W404SB W405SB W406SB W407SB W408SB W409SB W410SM W412SM W413SM W4144 W4145 W4146 W414SM W4154 W4156 W415SM W4164 W4166 W416SM W4176 W417SM W418SM W419SM W421SR W423SR W424SR W425SR W426SR W427SR W430S W432-E W432S W433-E W433S W435-E W435S W437-E W437S W439-E W439S W440S W441S W442S W443S W4446 W4449 W444S W4459 W445S W4466 W4469 W4476 W4479 W447S W449S W450S W451-E W451S W452-E W452S W453-E W453S W455S W457-E W457S W459-E W459S W460S W461S W463S W467S W470S W471S W473S W475S W476S W477S W479S W480S W485S W487S W489S W489SI W500 W5000 W5000 W5000 W502 W504 W504 W505 W506 W507 W508 W509 W513 W522 W524 W525 W526 W527 W528 W529 W531 W540 W542 W544 W550 W552 W553 W555 W556 W558 W559 W560 W564 W565 W5722 W5722ED W5723 W5724 W5725 W5740 W5741 W5745 W5748ED W5780 W5781 W5794 W5820 W5820 W5820ED W5821 W5824 W5824 W5824 W5825 W5825ED W5828 W5828 W5829 W5830 W5831 W5834 W5835 W5836 W5837 W5839 W584 W5840 W5840 W5841 W5841 W5846 W5846 W5846 W5847 W5847 W5847 W5857 W5858 W5858 W5858 W5859 W5859 W5859 W5861 W5865 W5872 W5872 W5873 W5873 W5874 W5876 W5876 W5877 W5877 W5880 W5880 W5885 W5886 W5886 W5887 W5887 W5888 W5888 W5889 W5889 W5902 W5903 W5904 W5905 W5922 W5923 W5928 W5928 W5929 W5929 W5949 W5962 W5963 W5964 W5965 W5967 W5967 W5968 W5968 W5969 W5970 W5970 W5972 W5982 W5983 W5985 W5988 W5988 W5989 W5993 W6544 W6546 W6546 W6546 W6547 W6564 W6566 W6576 W6746 W6749 W6766 W697 W698 W698 W699 W700 W701 W701W W711 W713 W715 W718 W722 W729 W730 W731 W732 W733 W734 W735 W736 W737 W738 W751 W753 W754 W754S W755 W756 W756W W757 W758 W759 W760 W761 W763 W765 W780 W782 W800 W800 W800 W802 W803 W804 W805 W806 W807 W808 W809 W810 W810 W811 W812 W816 W817 W818 W819 W820 W821 W822 W823 W824 W825 W827 W828 W829 W830 W831 W832 W833 W834 W835 W836 W837 W838 W839 W840 W842 W843 W844 W845 W850 W850 W851 W852 W853 W853 W854 W855 W857 W859 W861 W862 W863 W864 W865 W866 W867 W870 W872 W873 W874 W875 W876 W877 W878 W901 W902 W903 W904 W905 W906 W907 W908 W909 W910 W911 W912 W913 W914 W915 W916 W917 W918 W919 W921 W922 W923 W925 W927 W929 W930 W930I W931 W931I W933 W934 W935 W936 W937 W939 W941 W960 W961 W963 W965 W968 W969 W970 W971 W972 W973 W974 W979 W980 W985 W986 W987 W989 W989I WDA100 WDA101 WDA105 WDA110 WDA111 WDA200 WDA201 WDA210 WDA211 WS5435 WS5436 WS5445 WS5446 WT2670 WT2679 WT2679I WT2679I WT2780 WT2789I WT2789I WT2790 WT2790 WT2796
