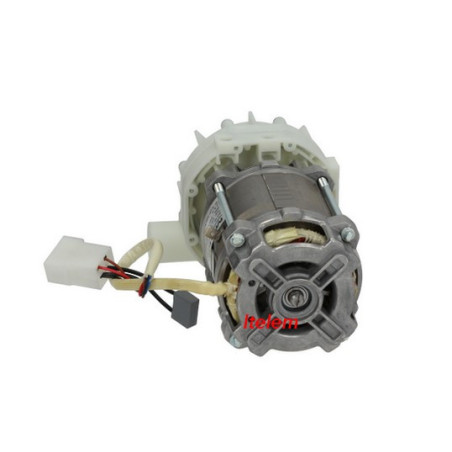

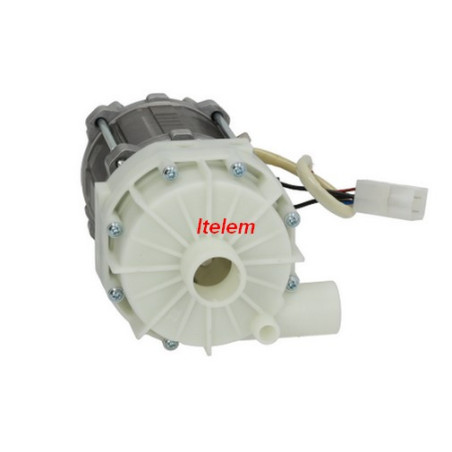

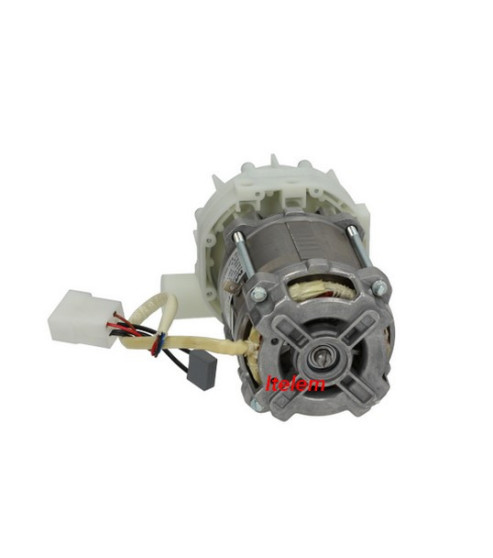

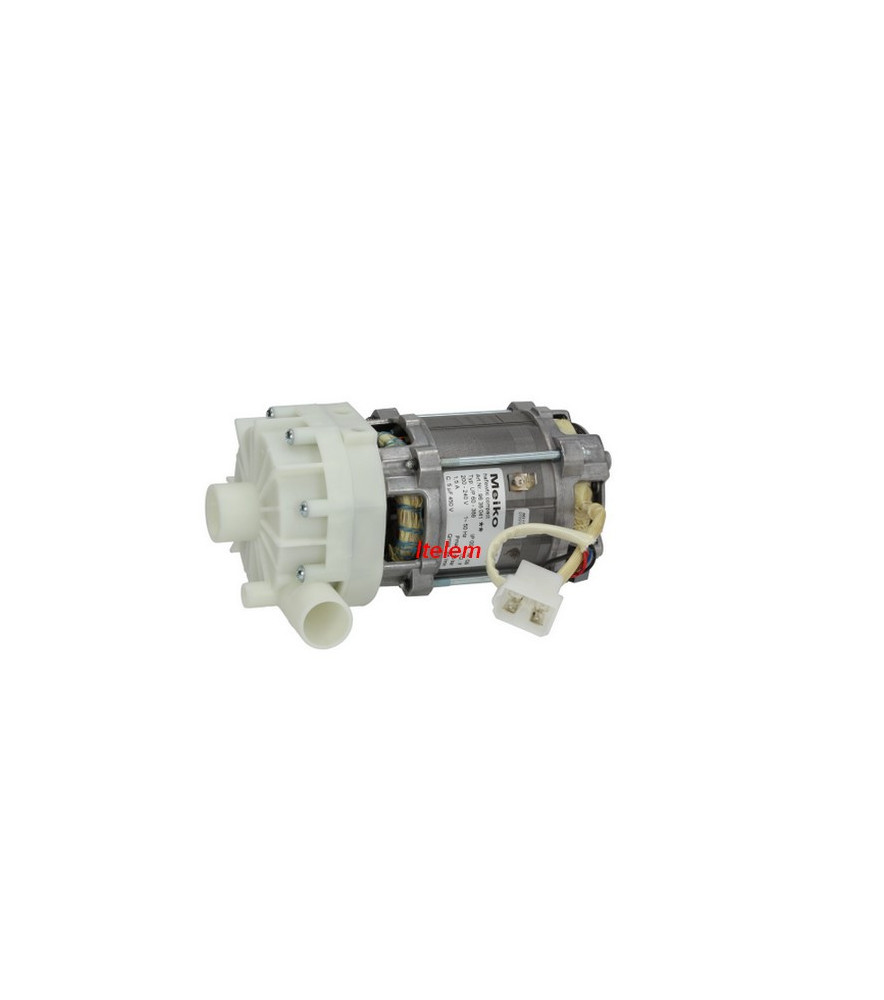

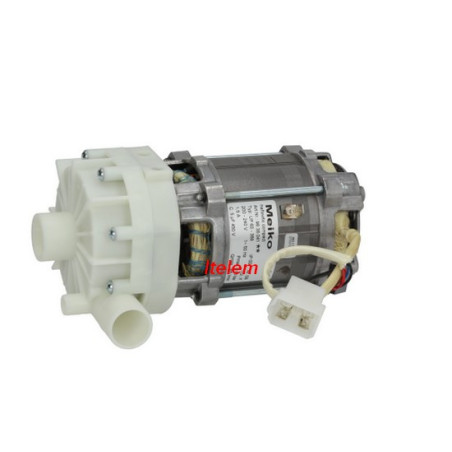

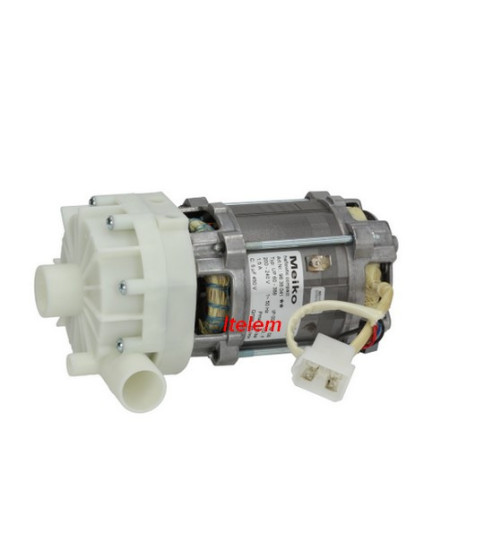

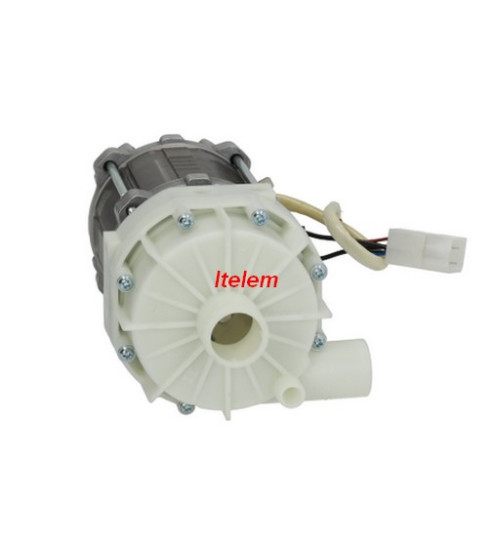

Électropompe de vidange UP60-388 lave-vaisselle Meiko

Descriptif produit

L'électropompe Hanning UP60-388 assure l'évacuation de l'eau usée en fin de cycle sur les lave-vaisselle professionnels Meiko. Montée en sortie de cuve, elle aspire l'eau de lavage et de rinçage chargée pour la refouler vers l'évacuation, garantissant un vidage complet avant le remplissage du cycle suivant.

Cette référence est une pièce d'origine Hanning, distribuée par Meiko sous le code 9638041, avec une référence croisée connue sous 9535710 chez le même fabricant. Le remplacement de cette pompe rétablit une vidange complète et rapide, conforme au fonctionnement d'origine de la machine.

Problèmes et pannes résolus

Cette pompe intervient sur les pannes de vidange. Eau qui stagne en fond de cuve en fin de cycle, cycle qui se bloque en phase de vidange sans pouvoir enchaîner sur un nouveau remplissage, ou évacuation anormalement lente qui rallonge la durée totale du programme. Un bruit de ronronnement sans écoulement d'eau, ou à l'inverse un moteur totalement silencieux alors que la vidange devrait se déclencher, pointent aussi vers cette pompe.

Avant de commander quoi que ce soit, il vaut mieux vérifier que le filtre de fond de cuve n'est pas simplement obstrué par des déchets alimentaires, un colmatage à cet endroit donnant exactement les mêmes symptômes qu'une pompe de vidange défaillante.

A lire depuis nos forums: Le technicien livre son raisonnement de diagnostic sur un lave-vaisselle Meiko qui ne vidange plus.

Caractéristiques

• Référence commerciale Meiko : 9638041
• Référence croisée Meiko : 9535710
• Marque : Hanning
• Modèle : UP60-388
• Diamètre entrée externe : 28 mm
• Diamètre sortie externe : 26 mm
• Puissance : 200 W
• Tension : 200/240 V
• Fréquence : 50 Hz
• Intensité : 1,5 A
• Condensateur : 5 µF
• Débit : 165 L/min
• Longueur : 190 mm
• Sens de rotation : gauche

Signes d'usure ou de défaillance

Une vidange qui devient de plus en plus lente au fil des cycles, avant de finir par s'interrompre totalement, signale une turbine usée ou un moteur en perte de puissance. Vérifier aussi la présence de dépôts calcaires ou de résidus graisseux dans le corps de pompe, un encrassement progressif pouvant réduire le débit d'évacuation bien avant que le moteur ne montre de signe de faiblesse.

Un bruit de frottement ou de grincement pendant la phase de vidange précède souvent un blocage mécanique de la turbine, parfois causé par un corps étranger coincé dans la volute. Un moteur qui chauffe anormalement ou qui disjoncte à répétition oriente vers un condensateur ou un bobinage en fin de vie.

Conseils avant et après remplacement

Couper l'alimentation électrique et fermer l'arrivée d'eau avant toute intervention. Repérer précisément le sens de rotation d'origine, cette pompe tournant vers la gauche : un mauvais raccordement électrique peut inverser le sens et empêcher toute évacuation correcte.

Profiter du remplacement pour nettoyer le filtre de fond de cuve et la crépine d'aspiration, ces éléments se colmatant souvent en même temps que la pompe s'use. Après installation, faire tourner un cycle complet à vide pour confirmer que la vidange se fait entièrement et sans bruit anormal avant de remettre la machine en service normal.

Liste d'appareils concernés (Non exhaustive)

Meiko

Lave vaisselle > Lave-batterie FV 130.2, FV 130.2, FV 130.2, FV 130.2 24V Control voltage, FV 130.2 24V Control voltage, FV130.2 FV250.2, FV250.2, FV250.2

Lave vaisselle > Lave-verres DV 200.2, DV 200.2 PW, DV200.2PW, FV250-2 24V

Lave vaisselle > Capot DV 200.2, DV 200.2, DV200.2, DV 270.2, DV 270.2, DV270.2, DV270.2

Compatibilité de la pièce

La pompe Hanning UP60-388 convient-elle à mon Meiko FV130.2 ?

Oui, le FV130.2 fait partie des modèles Meiko confirmés compatibles avec cette électropompe de vidange. Vérifiez malgré tout la référence exacte inscrite sur la plaque signalétique de votre appareil avant de commander, certaines variantes de série pouvant présenter un montage différent.

Quelle est la différence entre les références 9638041 et 9535710 ?

Ces deux références Meiko désignent la même pompe Hanning UP60-388 selon les sources croisées consultées. Il s'agit d'une équivalence de codification, l'une pouvant correspondre à une évolution de référencement interne du fabricant.

Diagnostic et remplacement

Mon lave-vaisselle ne vidange plus du tout, la pompe est-elle forcément en cause ?

Pas forcément. Avant de remplacer la pompe, vérifiez que le filtre de fond de cuve et le tuyau d'évacuation ne sont pas bouchés, un colmatage à ces endroits donnant le même symptôme qu'une pompe hors service.

Pourquoi le sens de rotation de cette pompe est-il important ?

Cette pompe tourne dans le sens gauche par conception de la turbine. Un branchement électrique inversé fait tourner le moteur dans le mauvais sens, ce qui empêche toute évacuation efficace de l'eau, même si le moteur semble fonctionner normalement à l'oreille.
