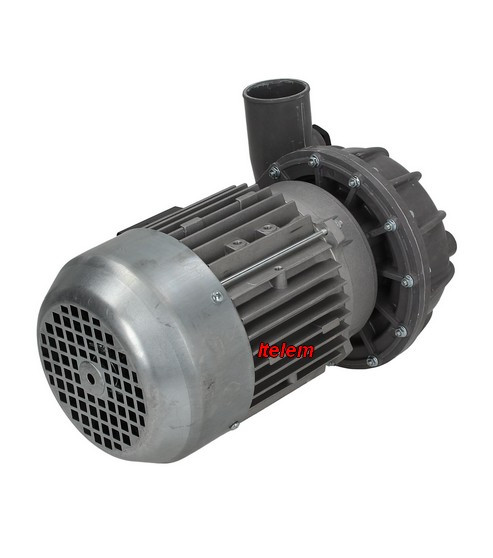

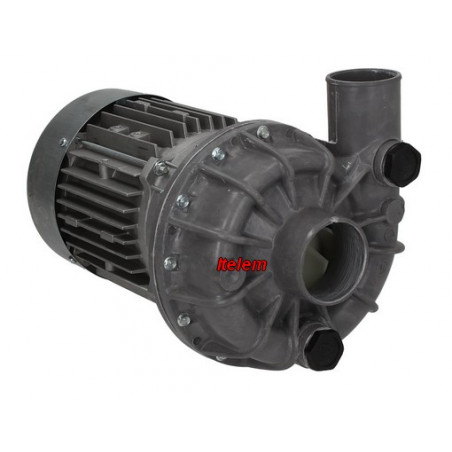

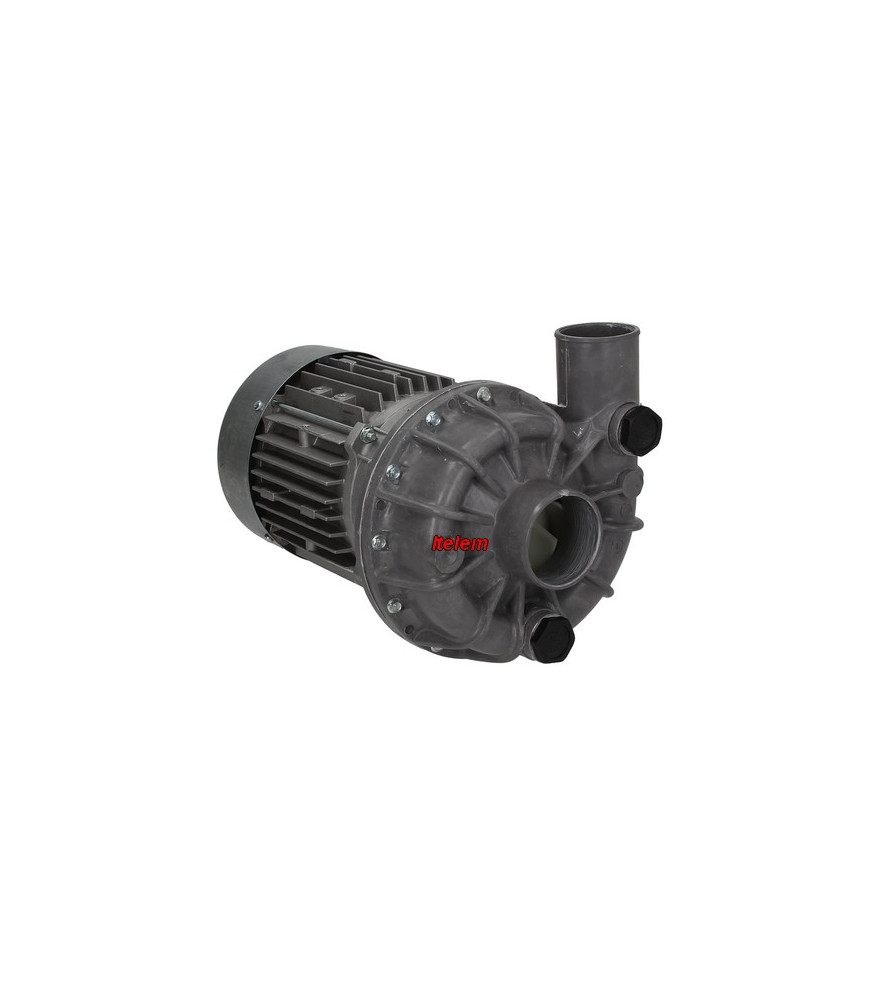

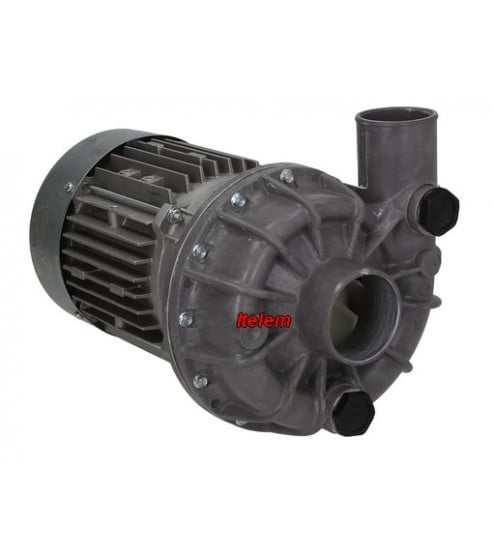

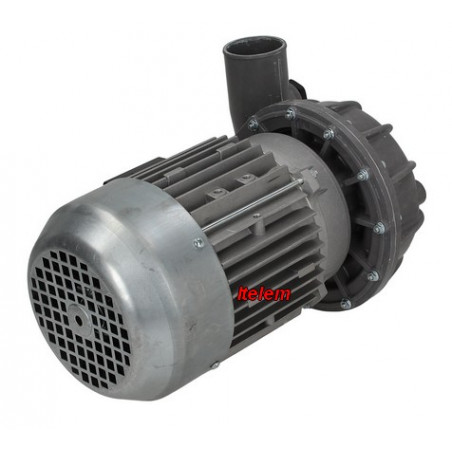

Électropompe 1241DX lave-vaisselle Winterhalter Fagor

Électropompe 1241DX lave-vaisselle Winterhalter Fagor 1241.2720

Descriptif produit

L'électropompe 1241DX (référence constructeur 1241.2720) assure le cyclage de l'eau dans le circuit hydraulique du lave-vaisselle professionnel sur les gammes Winterhalter et Fagor. Issu du fabricant Fir, elle met en mouvement l'eau de lavage dans la cuve pour générer la pression nécessaire à la rotation et au brassage des bras de lavage. Sans cette pompe, aucun cycle correct n'est possible : la vaisselle ressort sale ou l'appareil refuse simplement de démarrer le lavage. Le remplacement redonne à la machine sa pression de cyclage d'origine et évite l'arrêt complet de la ligne de lavage en cuisine professionnelle.

Problèmes et pannes résolus

Cette pompe intervient dans plusieurs scénarios de panne fréquents sur les lave-vaisselle CHR. Un lavage inefficace malgré un cycle complet, de la vaisselle qui ressort avec des résidus alimentaires ou du calcaire mal évacué pointe souvent vers un défaut de pression côté cyclage. Un bruit de frottement ou un bourdonnement inhabituel au démarrage du cycle de lavage trahit un roulement fatigué ou une turbine qui accroche. Dans les cas les plus avancés, la machine ne démarre plus le cycle de lavage du tout, le moteur restant bloqué ou en surchauffe thermique.

A lire depuis notre forum: Le technicien livre les étapes de son diagnostic sur un lave-vaisselle Winterhalter qui ne lave plus.

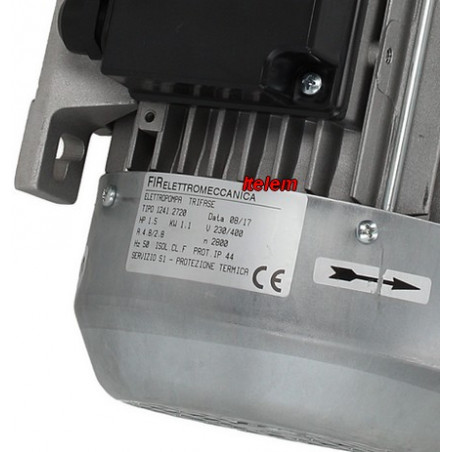

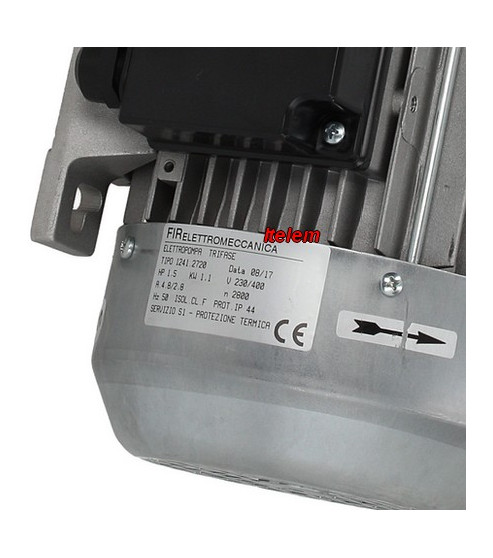

Caractéristiques

• Type : 1241DX (1241.2720)
• Marque du moteur : Fir
• Tension : 230/400 V
• Puissance : 1,1 kW
• Fréquence : 50 Hz
• Intensité : 2,8/4,8 A
• Vitesse de rotation : 2800 trs/min
• Fonction : pompe de cyclage (lavage)

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le flanc, le tour de porte ou au dos de l'appareil.

WINTERHALTER

Lave-légumes : GM 170, GM 85

Lave-vaisselle : GS 10, GS 11, GS 12, GS 22, GS 32, GS 33, GS 61, GS 7, GS 9, KTS 2400, MTF, MTR, STR

Lave-vaisselle à capot : GS 40, GS 41, GS 41/3, GS 41/4, GS 41/4S, GS 41/5, GS 42, GS 501, GS 502, GS 515, GS 70, GS 71

Lave-vaisselle à traction : GS 405, WKT 1200, WKTS

Lave-verres/Lavetasses : GS 10/2

Signes d'usure ou de défaillance

Une pompe de cyclage en fin de vie donne des signaux avant la panne franche. Une baisse progressive de la pression de lavage, perceptible sur des assiettes qui ressortent moins nettes qu'avant, constitue souvent le premier indice. Un bruit anormal, sifflement ou grincement au démarrage du cycle, signale généralement un roulement usé. Une odeur de surchauffe électrique ou un moteur chaud au toucher après un cycle court doit alerter immédiatement, ça ne veut pas forcément dire que la pompe est totalement hors service, mais ça justifie un contrôle avant que la panne ne devienne bloquante.

Conseils avant et après remplacement

Avant de commander quoi que ce soit, couper l'alimentation électrique de l'appareil et vérifier qu'aucun corps étranger (débris alimentaire, morceau de vaisselle) ne bloque la turbine, cause fréquente de blocage confondue avec une panne moteur. Contrôler également l'état du filtre de cuve, un filtre encrassé accélère l'usure de la pompe en la faisant travailler contre une résistance anormale. Après remplacement, purger le circuit et lancer un cycle à vide pour valider la pression de cyclage avant remise en service complète. Un contrôle du serrage des raccords hydrauliques évite les fuites qui abîmeraient prématurément la nouvelle pompe.

FAQ

Compatibilité et identification

Comment savoir si mon lave-vaisselle Winterhalter accepte cette pompe ? Relever le modèle exact inscrit sur la plaque signalétique, située sur le flanc, le tour de porte ou l'arrière de l'appareil. Comparer ensuite avec la liste de modèles compatibles fournie sur la fiche produit. En cas de doute, une demande de devis avec la référence relevée permet une vérification rapide.

Cette pompe convient-elle aussi aux lave-légumes et lave-verres ? Oui, la référence 1241DX équipe également certains lave-légumes (GM 170, GM 85) et lave-verres/lave-tasses (GS 10/2) de la gamme Winterhalter, en plus des lave-vaisselle.

Diagnostic et remplacement

Pourquoi mon lave-vaisselle professionnel lave-t-il mal malgré un cycle complet ? Un lavage inefficace avec cycle complet pointe le plus souvent vers une perte de pression au niveau de la pompe de cyclage, causée par une turbine usée ou un roulement fatigué. Un contrôle de la pompe reste la première vérification à mener avant d'incriminer les buses de lavage.

La pompe fait du bruit mais fonctionne encore, faut-il la remplacer tout de suite ? Un bruit anormal (sifflement, grincement) indique un roulement en fin de vie. La pompe fonctionne encore un temps, mais le risque de blocage moteur augmente avec l'usure, ce qui justifie une planification du remplacement avant l'arrêt complet.
