Pompe de cyclage YXW50-2E(L) lave-vaisselle Schneider Thomson Valberg

Descriptif produit

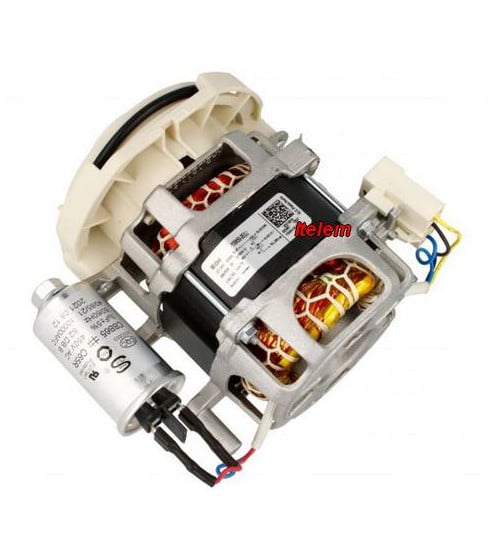

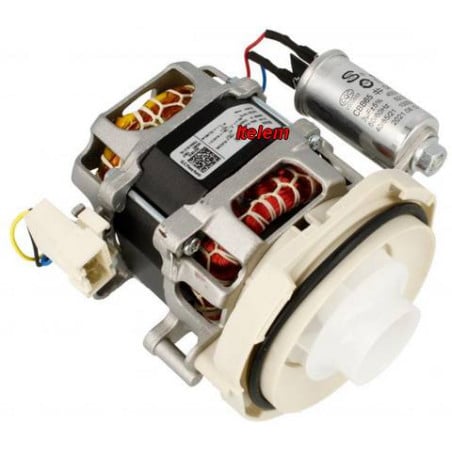

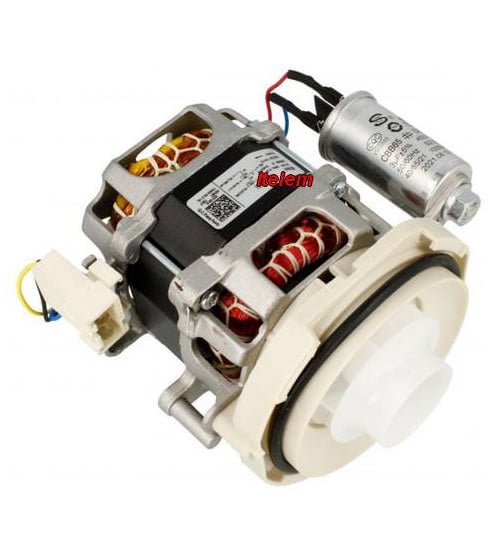

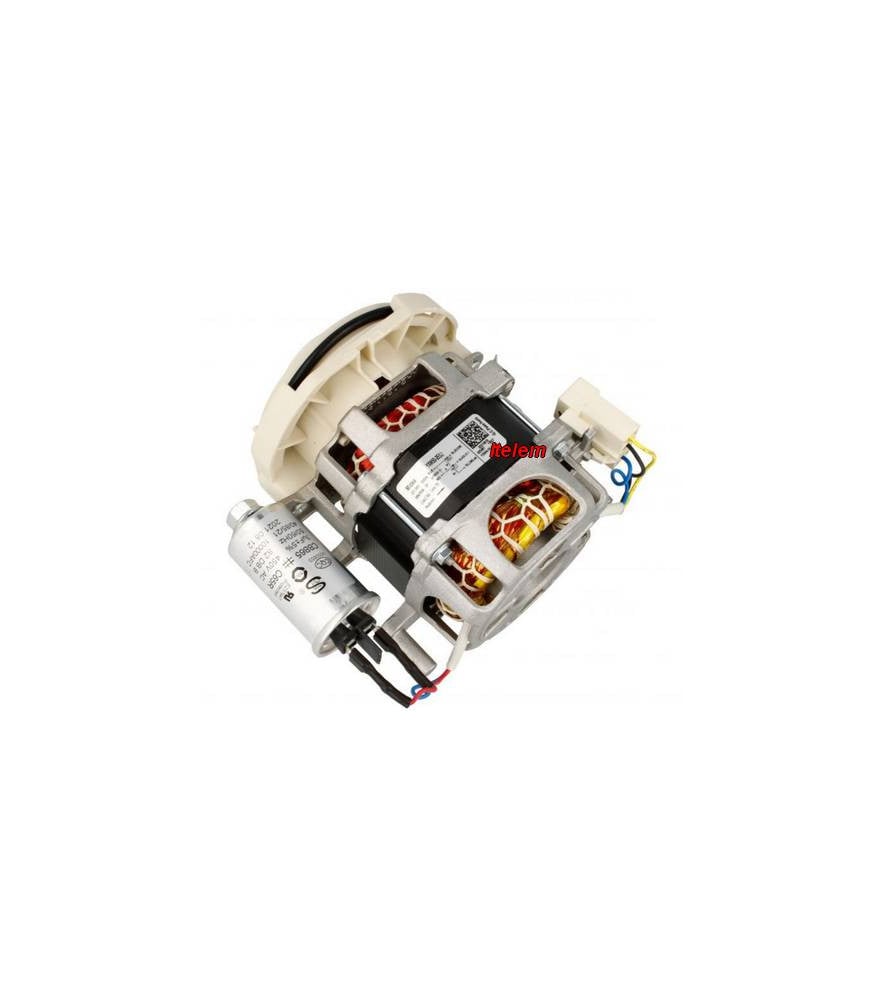

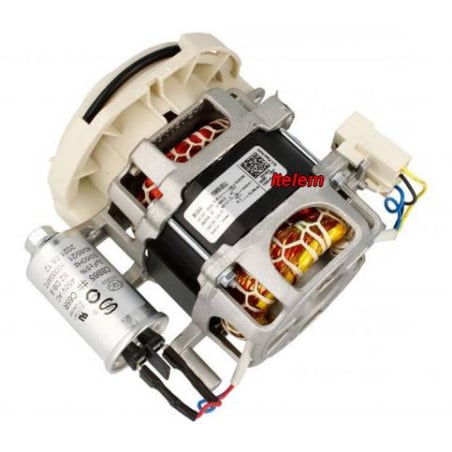

Pompe de cyclage complète YXW50-2E(L) réf. 17476000A03575, pièce d'origine Midea pour lave-vaisselle Brandt, Klarstein, Thomson, Valberg et nombreuses autres marques. Elle regroupe le moteur électrique à induction de type asynchrone, son condensateur et la partie hydraulique : elle aspire l'eau de la cuve et la renvoie sous pression vers les bras d'aspersion pendant les phases de lavage et de rinçage. Elle équipe de nombreux lave-vaisselle fabriqués par Midea pour plusieurs marques.

Problèmes et pannes résolus

Lave-vaisselle qui ne brasse plus l'eau, bras d'aspersion qui ne tournent plus ou faiblement, vaisselle mal lavée malgré des filtres propres, moteur qui ronfle sans démarrer, bruit anormal pendant le cycle, fuite à la base de la pompe, cycle interrompu faute de circulation. Un moteur qui bourdonne sans entraîner la turbine oriente vers la pompe, après contrôle du condensateur.

Caractéristiques

Identification

• Référence : 17476000A03575
• Type : YXW50-2E(L), pompe de cyclage complète
• Références équivalentes : 49017733, 480140101052, 726777, AS0039359, 00771466, 11001010000002

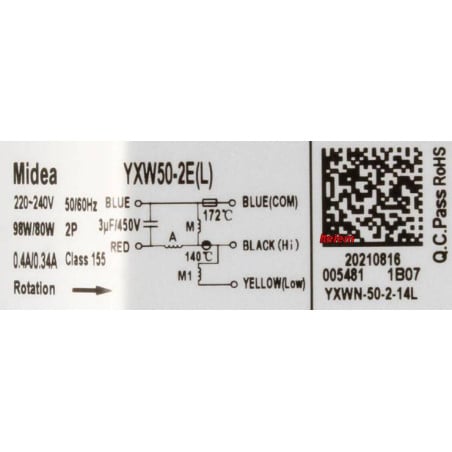

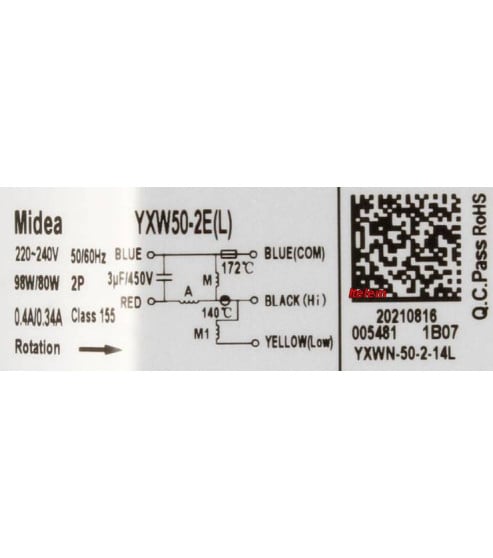

Électricité

• Tension : 220/240 V
• Fréquence : 50/60 Hz
• Puissance : 98 W à 50 Hz, 80 W à 60 Hz
• Intensité : 0,4 A à 50 Hz, 0,34 A à 60 Hz
• Condensateur : 3 µF

Liste d'appareils concernés

AMICA (11) : ADF0912X, ADF1212S, ADF1413X, ADP1202S, EGSP14569V, EGSP14870V, EGSP24569V, EGSP24668V, EGSP24670V, EGSP24686V, EGSP24697E

AYA (10) : ADW1001A++W, ADW1002EWNE, ALV1247DB5NE, ALVFI1047A++, ALVFI1247A++, ALVI1247A++B & A++W & A++X, ALVI1247FIX, AYA1247DB4, AYA1247DB4-B, AYA1247DB4-BNE

CANDY (34) : CDI1D952, CDI1L949, CDI1L94907, CDI1L952, CDI2D949, CDI2L1047, CDI2L95280, CDI2T1047, CDP1L949W, CDP1L949X, CDP2D1045WS, CDP2D1045XS, CDP2D1047W-47, CDP2D1047X-47, CDP2D1048W47, CDP2D1048X-47, CDP2D11453W47, CDP2D1145W, CDP2D1145X, CDP2D1149X07, CDP2D947W, CDP2D947W86, CDP2D947X, CDP2D947X86, CDP2L1047X01, CDP2L1049B80, CDP2L1049W01, CDP2L1049W80, CDP2L1147S47, CDP2L1147W47, CDP2L949W, CDP2L949X, CDP2L952W07, CDP2L952X07

COLDIS : COLV9A++49DM, COLV12A++49DM

COMFEE : CFDS94736JWFR

CURTISS : MLVD1445DIP2, MLVD1445DIP2S, MLVE1249DP2

FRIAC : VW7514A++, VW7515A++, VW7520A++

GORENJE : GI520E15X, GS52115X, GS62215W, GS62215WUK, GS62215XS, GV51211, GV520D17S, GV53311, GV54311, GV61214UK, GV62315, GV64311, MGV5121, MGV5331

HIGH ONE : 10C49A++WSIC, 12C49A++WSIC

HISENSE : HS523E15BUK, HV623D15UK

HOOVER : HDI2D1145, HDI2D94980, HDI2T1045, HDP2D1049B80, HDP2D1049W80, HDP2D1145X, HDP2D952W, HDP2D952X

KING D'HOME : KDLV9A+49DM, KDLV12A+49DIM, KDLV12A+49DM

MORA : IM526C3, IM531, IM631

NOVIDOM : NVLV12A++49DM, NVLVI47

OCEANIC : OCEALV1247DDW3, OCEALV1249WP, OCEALV12DD49B, OCEALV12DD49S, OCEALV12DD49W

PROLINE (18) : DW486SILVER, DW486WHITE, DWP1247A++SL, DWP1247A++WH, DWP1247SI, DWP1247WH, DWP4712A++SL, DWP4712A++WH, DWP4912WHA++, FBI49DWP, PBI47FULL, PSI 47 W-B-X, SDW479A++SL, SDW479A++WH, SDW499A++SL, SDW499A++WH, SDW499SILVER, SDW499WH

RADIOLA : RALV1445VB, RALV1447VR

ROSIERES : RDI2T1145

SAMSUNG (84) : DW60M5042FS/TR, DW60M5042FW/TR, DW60M5050BB/EN, DW60M5050BB/EO, DW60M5050BB/EU, DW60M5050BB/TR, DW60M5050BB/WT, DW60M5050FS/EC, DW60M5050FS/EU, DW60M5050FS/FH, DW60M5050FS/SG, DW60M5050FW/BS, DW60M5050FW/EC, DW60M5050FW/EU, DW60M5050FW/FH, DW60M5050FW/SG, DW60M5052FS/TR, DW60M5052FW/TR, DW60M5062FS/TR, DW60M5062FW/TR, DW60M5070FG/FA, DW60M5070FS/BS, DW60M5070FS/FA, DW60M5070FS/FH, DW60M5070FS/MA, DW60M5070FS/SG, DW60M5070FW/FH, DW60M5070FW/SG, DW60M5070IB/ET, DW60M6031BB/EG, DW60M6031BB/EO, DW60M6031SS/EG, DW60M6040BB/EE, DW60M6040BB/EG, DW60M6040BB/EO, DW60M6040BB/EU, DW60M6040BB/LE, DW60M6040FS/EC, DW60M6040FS/EU, DW60M6040FS/GU, DW60M6040FW/EC, DW60M6040FW/EU, DW60M6040FW/ZS, DW60M6040SS/EG, DW60M6040SS/EO, DW60M6040US/EE, DW60M6040UW/EE, DW60M6042US/EG, DW60M6044US/EG, DW60M6045FW/SA, DW60M6050BB/EE, DW60M6050BB/EG, DW60M6050BB/EO, DW60M6050BB/EU, DW60M6050BB/WT, DW60M6050FS/BG, DW60M6050FS/EC, DW60M6050FS/EU, DW60M6050FS/GU, DW60M6050FS/WT, DW60M6050FS/ZS, DW60M6050FW/EU, DW60M6050FW/WT, DW60M6050FWEC, DW60M6050SS/EG, DW60M6050SS/EO, DW60M6050US/EE, DW60M6050US/EG, DW60M6050UW/EE, DW60M6051BB/EO, DW60M6051US/EE, DW60M6051UW/EE, DW60M6052FS/EG, DW60M6052FW/EG, DW60M6055FS/SA, DW60M6070IB/EE, DW60M6070IB/EU, DW60M6070IBET, DW60M6072FS/TR, DW60M6072FW/TR, DW6BM6051US/EG, DW6KM5031BB/EG, DW6KM6041BB/EG, DW6KM6041SS/EG

SCHAUB LORENZ : SL12DW-B

SCHNEIDER (17) : SCDW644D00, SCDWF444DS, SCLB272A0B, SCLB272A0N, SCLB272A0X, SCLB442A0X, SCLT442A0X, SCLT5044DG, SCLT6247G, SCLT6247X0, SCLT6444DG, SCLT6444X1, SDW1444VB, SDW1444VBL, SDW1444VR, SDW1444VS, SDW1444VW

SIGNATURE : LV13DNX, SLV1446-DNE, SLV1446-NE, SLVI1444A++

THOMSON (16) : PRIMO TH FULL, PRIMO2THFULL, PRIMO2THSS, TDW45 SILVER, TDW45WH, TDW60 SILVER, TDW6047INOX, TDW6047WH, TDW60WH, TH PRIMO 45 FULL, THFULLSILENCE, THOMINOXSILENCE, TWBI4614BL, TWBI4614FULL, TWBI4614IX, TWBI4614WH

UPO : UU45W

URANIA : UM1247D2B, UM1247D2S, UM1247D2W

VALBERG : 12C49A++XSIC, 12S47 A++ X373C, 12S47DXAD373C, 14C45A++WSIC, 9C47 A++ S SIC, 9S47A++X373C, 9S47DSAD373C, INT12C45A++WKXS, VAL12C472BSC, VAL12C47SS, VAL12C47SSC

Signes d'usure ou de défaillance

Moteur silencieux ou qui bourdonne sans tourner, bras d'aspersion immobiles, pression de lavage faible, bruit de roulement ou de frottement, fuite à la base de la pompe, odeur de brûlé, disjonction du différentiel.

Conseils avant et après remplacement

Avant de commander, relever le modèle complet de l'appareil et comparer la pompe en place : plusieurs versions du même type existent, avec ou sans capot, avec ou sans résistance, et plusieurs références voisines (17476000A02575, 17476000008302) en dérivent. Contrôler d'abord le condensateur, le câblage et le joint d'axe du moteur (réf. 12676000000931), dont l'état explique de nombreux moteurs détruits. Débrancher l'appareil, fermer l'arrivée d'eau et vidanger la cuve avant d'accéder à la pompe. Repérer les branchements, déposer la pompe, monter la neuve avec ses colliers et joints en bon état. Après montage, lancer un cycle complet et vérifier la rotation des bras, l'absence de fuite et de bruit.

FAQ

Fonction de la pièce

À quoi sert la pompe de cyclage d'un lave-vaisselle Brandt ou Thomson ?

Elle fait circuler l'eau de lavage sous pression vers les bras d'aspersion. Sans elle, l'eau n'est plus projetée sur la vaisselle et le lavage devient inefficace.

Compatibilité

Comment vérifier que la pompe 17476000A03575 convient à mon lave-vaisselle ?

Relever le modèle complet sur la plaque signalétique, puis le comparer à la liste de compatibilité, en contrôlant le type de pompe en place (YXW50-2E(L)). En cas de doute, une demande de devis permet de valider la référence avant commande.
