Pompe de cyclage YXW50-2E(L) lave-vaisselle Brandt Sauter De Dietrich VedetteThomson Valberg

Descriptif produit

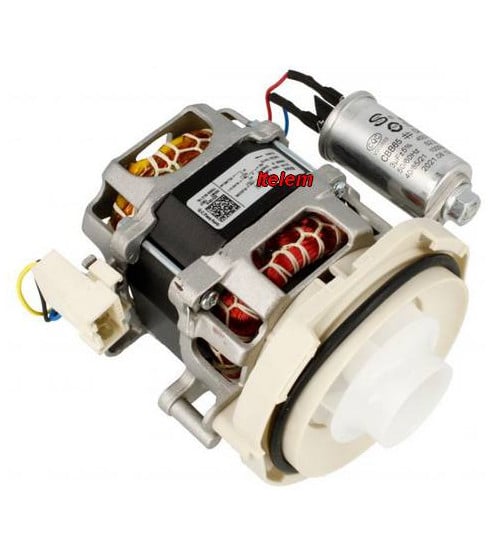

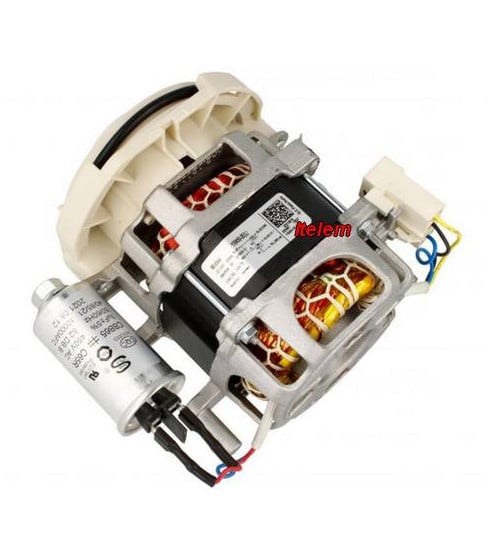

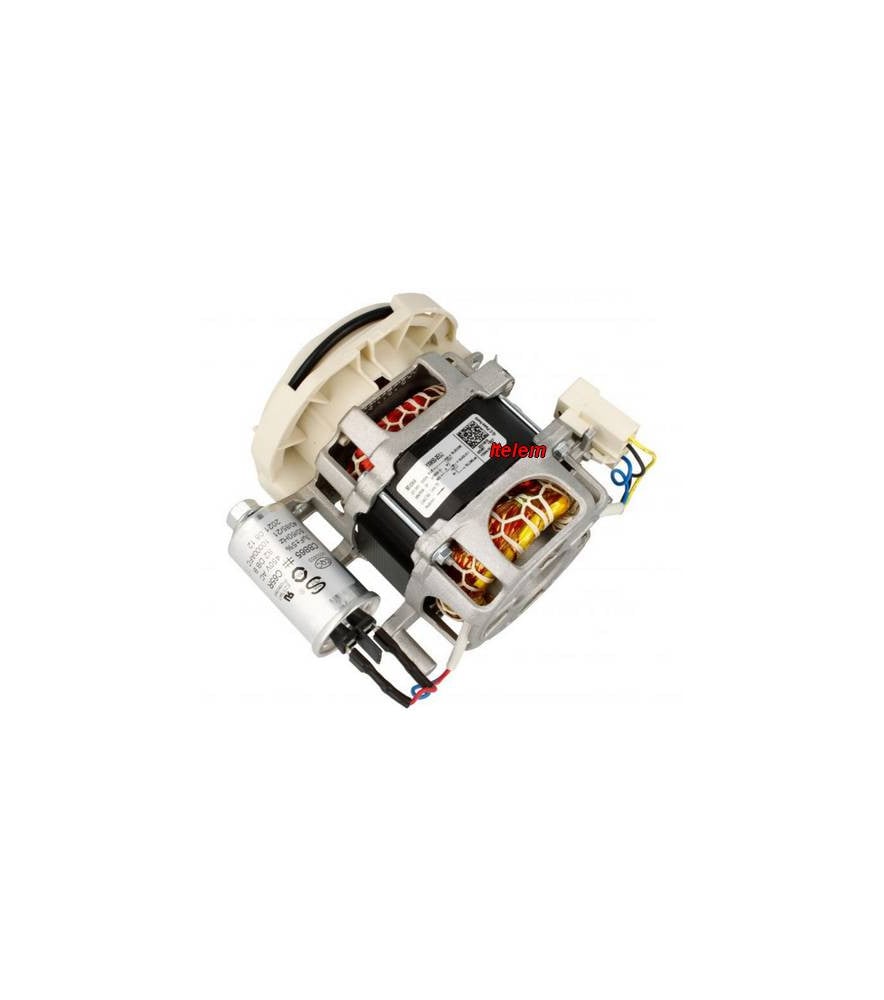

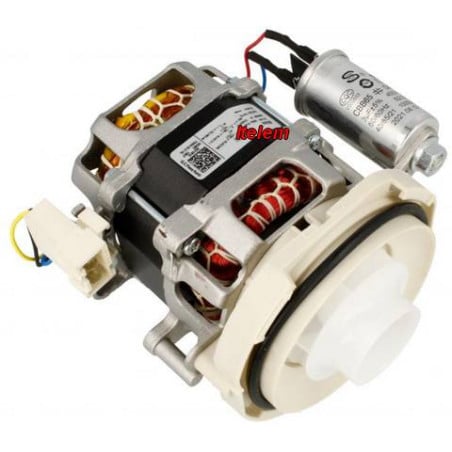

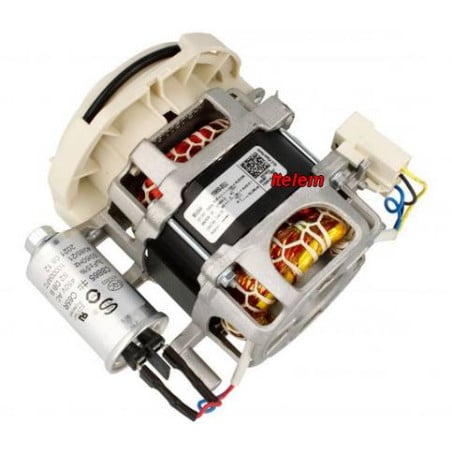

Pompe de cyclage complète YXW50-2E(L) réf. AS0067205, pièce d'origine Brandt pour lave-vaisselle. Elle regroupe le moteur électrique à induction de type asynchrone, son condensateur et la partie hydraulique : elle aspire l'eau de la cuve et la renvoie sous pression vers les bras d'aspersion pendant les phases de lavage et de rinçage.

Problèmes et pannes résolus

Lave-vaisselle qui ne brasse plus l'eau, bras d'aspersion qui ne tournent plus ou faiblement, vaisselle mal lavée malgré des filtres propres, moteur qui ronfle sans démarrer, bruit anormal pendant le cycle, fuite à la base de la pompe, cycle interrompu faute de circulation. Un moteur qui bourdonne sans entraîner la turbine oriente vers la pompe, après contrôle du condensateur.

Caractéristiques

Identification

• Référence : AS0067205
• Type : YXW50-2E(L), pompe de cyclage complète

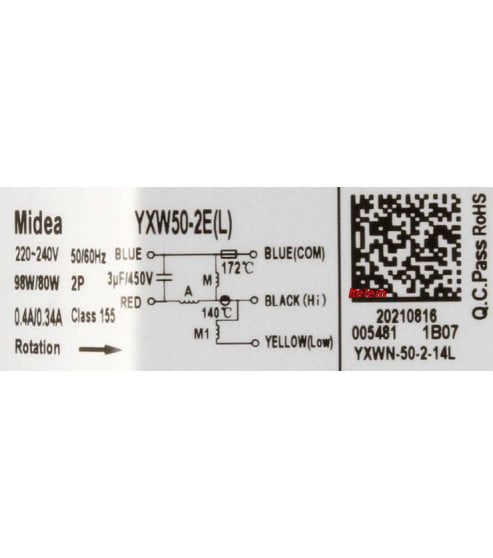

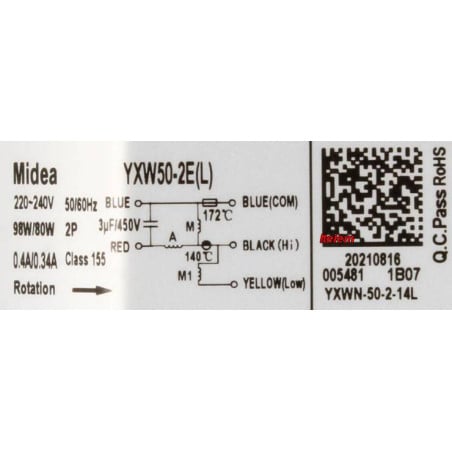

Électricité

• Tension : 220/240 V
• Fréquence : 50/60 Hz
• Puissance : 98 W à 50 Hz, 80 W à 60 Hz
• Intensité : 0,4 A à 50 Hz, 0,34 A à 60 Hz
• Condensateur : 3 µF

Liste d'appareils concernés

BRANDT (177) : BDB325LX, BDB325LX-01, BDB424DX, BDB424DX-01, BDB424LB, BDB424LB-01, BDB424LW, BDB424LW-01, BDB424LX, BDB424LX-01, BDE0247J, BDE1424J1, BDF024DB, BDF024DB-01, BDF024DW, BDF024DW-01, BDF024DX, BDF024DX-01, BDF324DB, BDF324DW, BDF324DX, BDF424DB, BDF424DW, BDF424DX, BDF424VDX, BDF424VDX-01, BDF534DW, BDF534DW-01, BDF534DX, BDF534DX-01, BDI44VFX1, BDJ325LB, BDJ3424DB-01, BDJ3434VB-01, BDJ424DB, BDJ424DB-01, BDJ424LB, BDJ424LB-01, BDJ424VLB, BDJ424VLB-01, BF3424CW-1, BF3424CX-1, BF3534CX-1, BKDD435J2, BKDD435J2-01, BKLVD435J, DFH1210S, DFH1210S/1, DFH1210S/2, DFH12218S, DFH12218S/1, DFH12218W, DFH12218W/1, DFH12227S/1, DFH12227W/1, DFH1317WE/1, DFH13217W/1, DFH13217X/1, DFH13524B, DFH13524B/2, DFH13524W/2, DFH13524X, DFH13524X/2, DFH13526B, DFH13526B/2, DFH13526W, DFH13526W/2, DFH13526X, DFH13526X/2, DFH13534W, DFH13534W/2, DFH13534X, DFH13534X/2, DFH14104W/2, DFH14104X/2, DFH14118W, DFH14118W/1, DFH14118X, DFH14118X/1, DFH144LB, DFH144LB/1, DFH144LW, DFH144LW/1, DFH144LX, DFH144LX/1, DFH14617W/2, DFH14617W1, DFH14617X/2, DFH14617X1, DFH15624W/1, DFH15624W/2, DFH15624X/1, DFH15624X/2, DFP127ADW-02, DFS1010B-02, DFS1010B/01, DFS1010W-02, DFS1010W/01, DFS1010X-02, DFS1010X/01, DSE1424LW, DSE1424LW1, DSE3424LW-1, DSF13526W, DSF13526X, DSF14524B, DSF14524W, DSF14524X, DSF15624X, DSF15624X-01, DWF128DS-02, DWF128DS/1, DWF128DW-02, DWF128DW/1, DWF137DS-02, DWF137DS/1, DWF137DW-02, DWF137DW/1, DWF147DS1, DWF147DW1, DWJ127DS-01, DWJ137DS-01, FD1432J, FD1432J2, FD3432J-01, FLV1247J-01, FV1432J, FV1432J/01, LVC128S-01, LVC128S-02, LVC128S-03, LVC128W-02, LVC128W-03, LVC128W/1, LVC137B-02, LVC137B/1, LVC137S-02, LVC137S/1, LVC137W-02, LVC137W/1, LVC147W-01, LVE127J-01, LVE134J, LVE134X, LVE134X-01, VH1505B, VH1505B/2, VH1505J/2, VH1505W/2, VH1520J, VH1543J/1, VH1544J, VH1544J/2, VH1544X, VH1544X/2, VH15B, VH15B/2, VH15J, VH15J/2, VH15W, VH15W/2, VH15X, VH15X/2, VH1704B/1, VH1704J/1, VH1704W/1, VH1704X/1, VH1744J/1, VH1744X/1, VH1772J-02, VH1772J/1, VH1772X-02, VH1772X/1, VS1010J-02, VS1010J/1, VS1010X-02, VS1010X/1

DE DIETRICH (35) : DV01044J, DVC1434J, DVC1434J2, DVC1434JU, DVH1044J/1, DVH1044X/1, DVH1342B/1, DVH1342B/2, DVH1342J/1, DVH1342J/2, DVH1342X/1, DVH1344B/2, DVH1344J/1, DVH1344J/2, DVH1344W/1, DVH1344X, DVH1346J, DVH1346J/01, DVH14423J/1, DVH14423J/2, DVH14423X/1, DVH14442J, DVH14442J/01, DVH1444J/1, DVH1538J/1, DVH1538J/2, DVH1538X/1, DVH1538X/2, DVH15423J/1, DVH15423J/2, DVH15423X, DVH6330J/1, DVH6330J/2, KDLV326J, KDLV326J2

SAUTER : SVH1342J/1, SVH1342J/2, SVH1342X/1, SVH1342X/2

VEDETTE : VDP137LS/1, VDP137LW-02, VDP137LW/1, VFH291S, VFH291W, VFH291W/1, VJ137DB-01

Signes d'usure ou de défaillance

Moteur silencieux ou qui bourdonne sans tourner, bras d'aspersion immobiles, pression de lavage faible, bruit de roulement ou de frottement, fuite à la base de la pompe, odeur de brûlé, disjonction du différentiel.

Conseils avant et après remplacement

Avant de commander, relever le modèle complet de l'appareil et comparer la pompe en place : plusieurs versions du même type existent, avec ou sans capot, avec ou sans résistance, et plusieurs références voisines (17476000A02575, 17476000008302) en dérivent. Contrôler d'abord le condensateur, le câblage et le joint d'axe du moteur (réf. 12676000000931), dont l'état explique de nombreux moteurs détruits. Débrancher l'appareil, fermer l'arrivée d'eau et vidanger la cuve avant d'accéder à la pompe. Repérer les branchements, déposer la pompe, monter la neuve avec ses colliers et joints en bon état. Après montage, lancer un cycle complet et vérifier la rotation des bras, l'absence de fuite et de bruit.

FAQ

Fonction de la pièce

À quoi sert la pompe de cyclage d'un lave-vaisselle Brandt ou Vedette?

Elle fait circuler l'eau de lavage sous pression vers les bras d'aspersion. Sans elle, l'eau n'est plus projetée sur la vaisselle et le lavage devient inefficace.

Compatibilité

Comment vérifier que la pompe AS0067205 convient à mon lave-vaisselle ?

Relever le modèle complet sur la plaque signalétique, puis le comparer à la liste de compatibilité, en contrôlant le type de pompe en place (YXW50-2E(L)). En cas de doute, une demande de devis permet de valider la référence avant commande.
