Pompe de vidange lave-linge Bosch Siemens

Descriptif produit

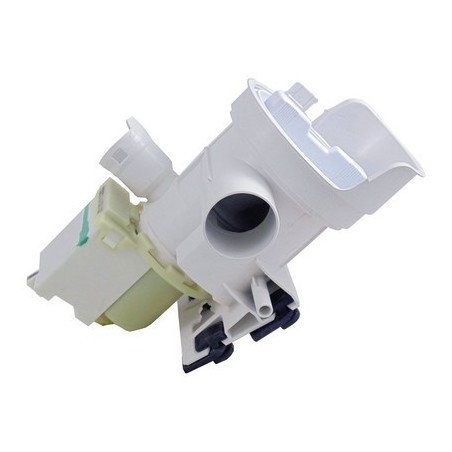

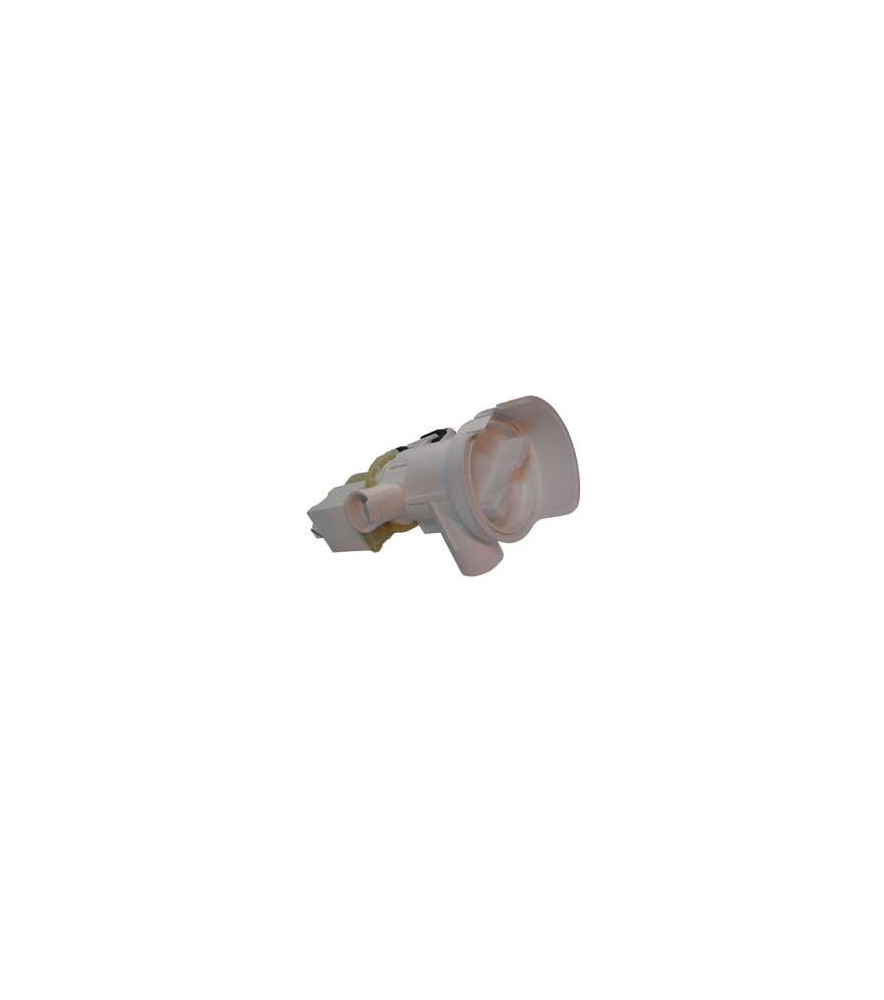

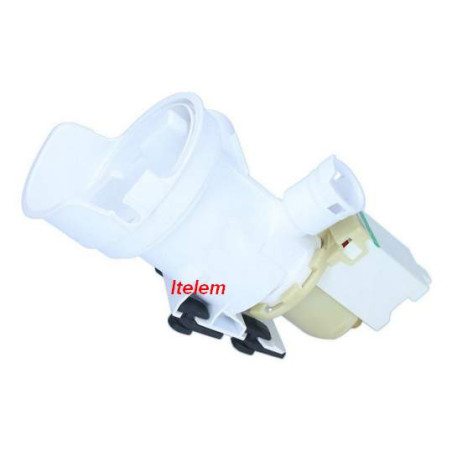

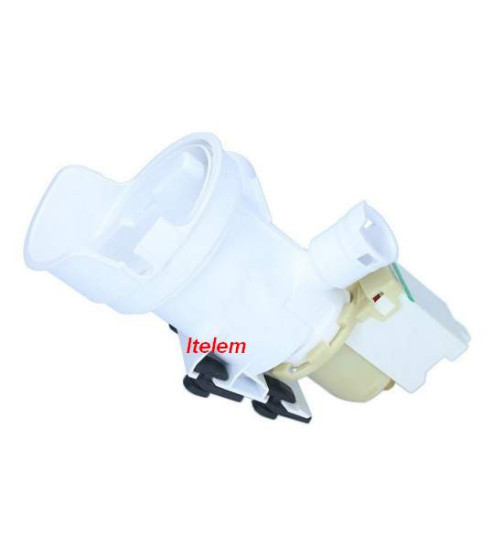

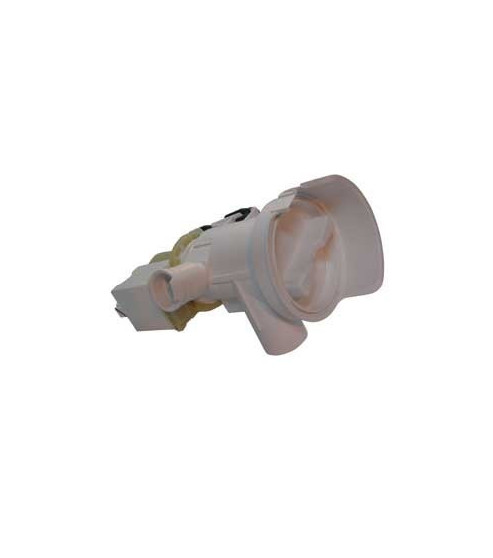

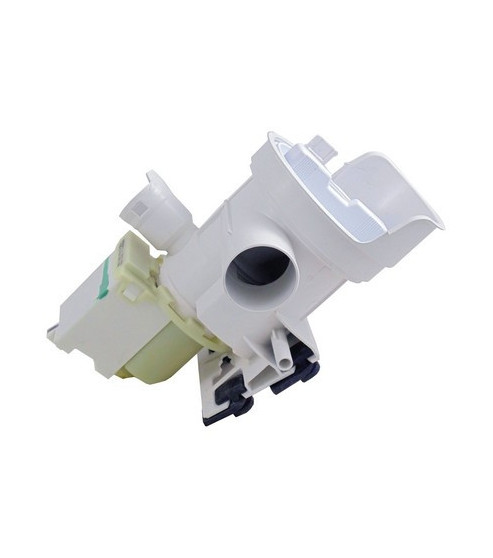

Pompe de vidange réf. 00703147, pièce d'origine pour lave-linge Bosch, Siemens, Neff, Gaggenau et Viva. Elle remplace l'ancienne référence 00444340. Pompe électrique à boîtier, avec filtre à peluches, qui évacue l'eau de la cuve en fin de lavage et d'essorage. Son moteur est protégé thermiquement et isolé par des pieds en caoutchouc qui limitent le bruit et les vibrations.

Problèmes et pannes résolus

Lave-linge qui affiche le code panne E13 (pompe de vidange défaillante), qui ne vidange plus ou vidange lentement, eau qui reste dans le tambour en fin de cycle, bruit anormal de la pompe pendant la vidange, cycle interrompu faute d'évacuation. Par déduction technique probable, un E13 persistant après contrôle du filtre à peluches et des tuyaux, avec un moteur qui ne tourne plus ou dont la résistance sort de la plage indiquée, justifie le remplacement de la pompe. Vérifier préalablement le bouchon, ou filtre de vidange en façade de la machine.

Caractéristiques

Identification

• Référence : 00703147
• Ancienne référence : 00444340
• Type : pompe de vidange à boîtier avec filtre à peluches

Électricité

• Alimentation : courant alternatif 230 V, 50 Hz
• Puissance : 70 W
• Résistance du moteur : de 134,3 à 262,8 Ω
• Classe d'isolation : F
• Régime de fonctionnement : 15 min allumé, 45 min éteint
• Protection thermique : oui
• Connexions électriques : à l'arrière

Performances

• Débit : 18 l/min à 2,5 m de hauteur de refoulement
• Débit : 30 l/min à 1,25 m de hauteur de refoulement

Montage

• Fixation : quatre pieds en caoutchouc, qui isolent la pompe et atténuent le bruit et les vibrations

Raccordements hydrauliques

• Entrée d'eau : 43 mm
• Vidange : 37 mm
• Circuit de vidange : 10 mm

Dimensions

• 25,6 x 21,4 x 18,8 cm

Marques

• Marques compatibles : Bosch, Siemens, Neff, Gaggenau, Viva

Les diamètres hydrauliques et les dimensions sont relevés chez un revendeur tiers, à confirmer sur la pièce. Les caractéristiques électriques et les performances proviennent de la documentation constructeur.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.

WBB24750/01 WBB24750/02 WBB24750/03 WBB24750AU/01 WBB24750AU/02 WBB24750AU/03 WBB24750EE/01 WBB24750EE/02 WBB24750EE/03 WBB24750EU/01 WBB24750EU/02 WBB24750EU/03 WBB24750FF/01 WBB24750FF/02 WBB24750FF/03 WBB24750IT/01 WBB24750IT/02 WBB24750IT/03 WBB24750NL/01 WBB24750NL/02 WBB24750NL/03 WBB24750TI/01 WBB24751/03 WBB24751/06 WBB24751/07 WBB24751/08 WBB24751/10 WBB24751AU/09 WBB24751AU/10 WBB24751AU/13 WBB24751EE/03 WBB24751EE/04 WBB24751EE/06 WBB24751EE/08 WBB24751EE/10 WBB24751EE/13 WBB24751EU/03 WBB24751EU/04 WBB24751EU/06 WBB24751EU/08 WBB24751EU/10 WBB24751EU/13 WBB24751FF/03 WBB24751FF/04 WBB24751FF/06 WBB24751FF/08 WBB24751FF/10 WBB24751FF/13 WBB24751IT/03 WBB24751IT/06 WBB24751IT/13 WBB24751ME/08 WBB24751ME/10 WBB24751ME/13 WBB24751NL/03 WBB24751NL/10 WBB24751NL/13 WBB24752EU/13 WBB24756GB/03 WBB24756GB/06 WBB24756GB/08 WBB24756GB/10 WBB24756GB/13 WBB24759GB/01 WBB24759GB/02 WBB24759GB/03 WBB247S0FF/13 WFW91250/01

Signes d'usure ou de défaillance

Code E13 affiché, vidange très lente ou absente, bourdonnement de la pompe sans évacuation, bruit de frottement ou de cliquetis pendant la vidange, fuite à la base de la pompe, cycle qui s'arrête avec de l'eau dans la cuve.

Conseils avant et après remplacement

Avant de commander, relever le modèle complet sur la plaque signalétique. Débrancher l'appareil et vidanger l'eau résiduelle avant toute intervention. Le constructeur signale un risque de coupure à l'ouverture du clapet de service de la pompe de vidange : manipuler avec précaution.

La pompe est montée sur quatre pieds en caoutchouc qui amortissent les vibrations et le bruit. Pour la déposer, procéder dans cet ordre : retirer l'habillage de façade, défaire et retirer les tuyaux, débrancher la ligne de déverrouillage du loquet de porte, débrancher le faisceau de câblage, puis pousser doucement la pompe vers l'arrière de l'appareil avant de la soulever, sans endommager les quatre pieds. Pour la pose, insérer les quatre pieds dans les encoches du fond de l'appareil, puis pousser la pompe vers l'avant. Rebrancher le faisceau et la ligne de déverrouillage, remonter les tuyaux et l'habillage, puis lancer un programme de vidange pour vérifier l'absence de fuite et la disparition du code E13.

FAQ

Fonction de la pièce

À quoi sert la pompe de vidange d'un lave-linge Bosch ou Siemens ?

Elle évacue l'eau de la cuve vers l'évacuation du logement en fin de lavage et pendant l'essorage. Son filtre à peluches retient les corps étrangers avant la pompe.

Diagnostic de la panne

Que signifie le code panne E13 sur un lave-linge Bosch ou Siemens équipé de la pompe 00703147 ?

Il indique une pompe de vidange défaillante. Avant de la remplacer, contrôler le filtre à peluches et les tuyaux d'évacuation, puis mesurer la résistance du moteur : une valeur hors de la plage de 134,3 à 262,8 Ω, ou une coupure, confirme la panne.

Remplacement

La pompe de vidange 00703147 remplace-t-elle l'ancienne référence 00444340 ?

Oui, la référence 00703147 est la référence actuelle qui remplace la 00444340 d'après plusieurs revendeurs. Vérifier le modèle exact de l'appareil avant commande.

Compatibilité

Comment vérifier que la pompe 00703147 convient à mon lave-linge ?

Relever le modèle complet sur la plaque signalétique, puis le comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
