Déflecteur d'air porte four Whirlpool Ikea

Descriptif produit

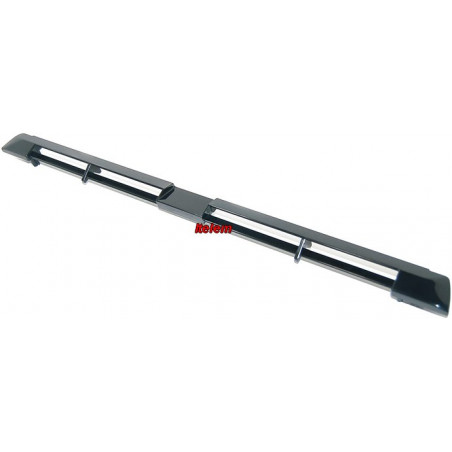

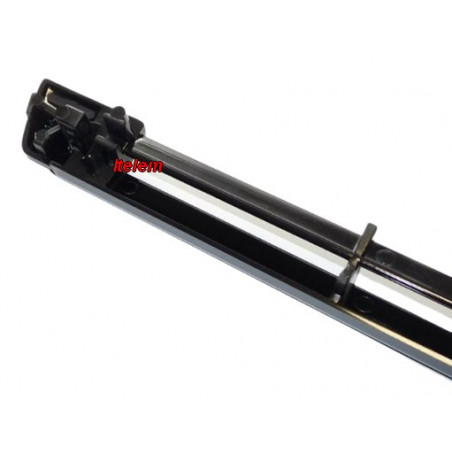

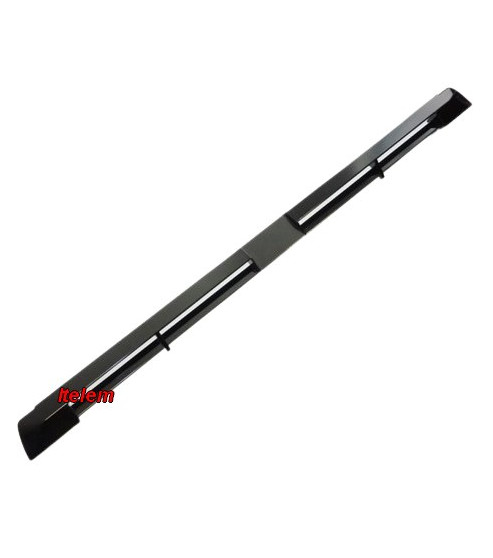

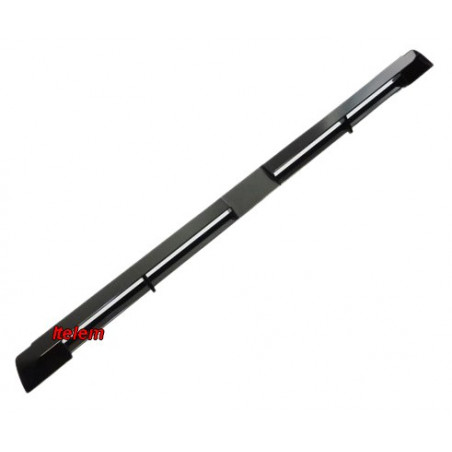

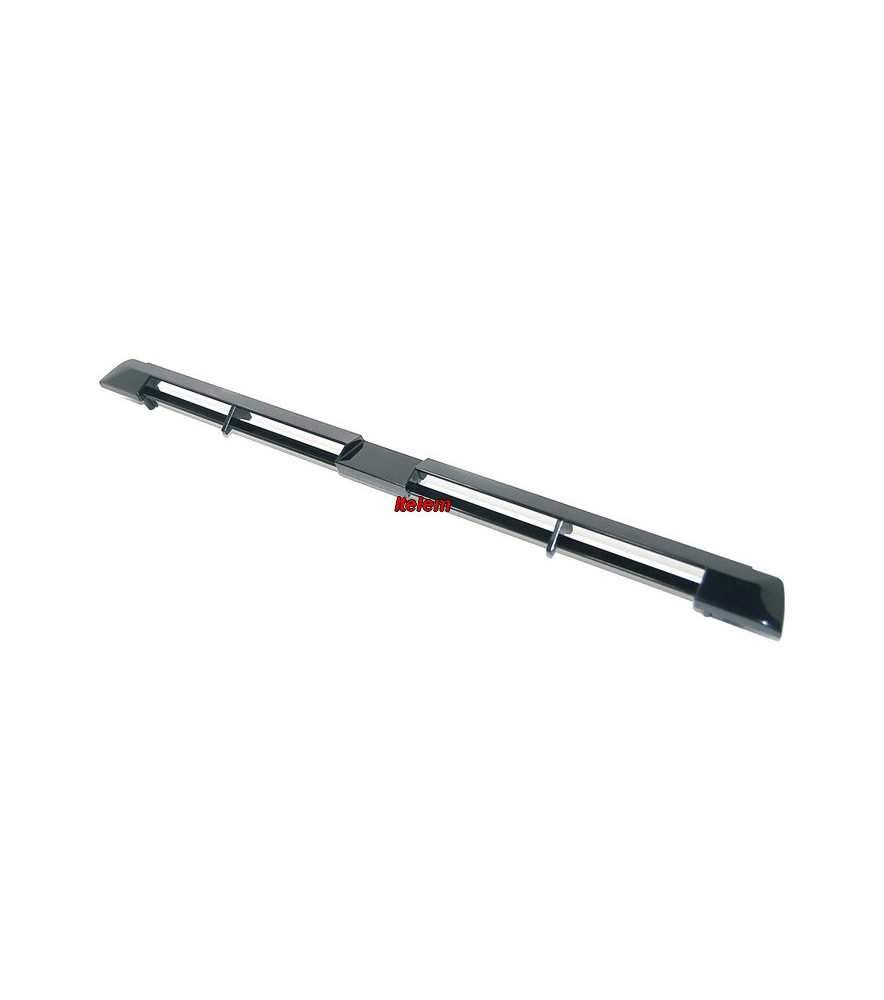

Le déflecteur d'air de porte four est une pièce en plastique moulé, positionnée en partie supérieure de la porte, au niveau de la sortie d'air entre les vitres. Il fait partie du circuit de refroidissement propre aux fours dits à porte froide.

Le principe repose sur le ventilateur tangentiel de refroidissement, dont le flux d'air sort sous le bandeau de commande du four. En passant à cet endroit, ce flux crée une dépression au niveau du déflecteur, en partie haute de la porte. Cette dépression aspire l'air par le bas de la porte, l'air traverse alors l'espace entre les deux vitres et ressort par le haut, au niveau du déflecteur, entraîné par la dépression générée par la ventilation de refroidissement. C'est ce renouvellement d'air permanent entre les vitres qui maintient la vitre extérieure et la poignée à une température supportable au toucher.

Son remplacement rétablit la dépression nécessaire en sortie de circuit et restaure l'efficacité du système de porte froide.

Problèmes et pannes résolus

Un déflecteur fissuré, déformé ou mal positionné en partie haute de la porte casse la dépression créée par le flux du ventilateur tangentiel sortant sous le bandeau. Sans cette dépression, l'air n'est plus aspiré correctement par le bas de la porte et ne traverse plus l'espace entre les vitres comme il le devrait. Le symptôme le plus fréquent reste une vitre extérieure de porte anormalement chaude au toucher, alors que le four est censé rester à porte froide. La poignée peut également chauffer plus que d'habitude, pour la même raison.

Ce qu'on voit souvent dans ce cas, c'est un déflecteur cassé en partie haute qui ne canalise plus la sortie d'air, la dépression ne s'établissant plus correctement même si le ventilateur de refroidissement fonctionne normalement. Un ventilateur tangentiel défaillant ou un flux d'air insuffisant sous le bandeau peuvent produire un symptôme voisin, la dépression étant alors trop faible dès l'origine. Avant de commander quoi que ce soit, un contrôle visuel du déflecteur en partie haute de la porte, comparé à une pièce neuve, permet de repérer une casse ou une déformation franche du plastique.

Caractéristiques

• Référence fabricant : 481246098095
• Référence alternative : C00311312
• EAN : 8058331113120
• Marques : Whirlpool, Ikea
• Matière : plastique
• Emplacement : partie supérieure de la porte, sortie d'air entre les vitres
• Type d'appareil : four encastrable à porte froide

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, le flanc ou au dos du four.
-Code usine (Commençant par 85), suivi de la référence commerciale de l’appareil.

857921501031 501.506.19 OVUB01S 857915415030 94744 857915415031 94744 857917216012 94763 857926053000 118636 857917415002 10094734 857917015010 10094753 857917015011 10094753 857917015500 10094753 857917015501 10094753 857916501031 10094786 857916501032 10094786 857916501033 10094786 857916901000 10094791 857916901001 10094791 857917601001 10094791 857917601003 10094791 857917601002 10094791 857915101010 20094738 857915101011 20094738 857915101512 20094738 857915301020 20094743 857915301021 20094743 857915301520 20094743 857915301521 20094743 857916201031 20094781 857916201032 20094781 857916201033 20094781 857921101511 20123000 857918015000 30065523 857918015001 30065523 857917901010 30094728 857917901011 30094728 857915415020 30094747 857915415021 30094747 857916901502 30094752 857916316011 30094785 857916316012 30094785 857917601011 30094790 857917601012 30094790 857917601013 30094790 857921501022 30150620 857915301030 40094742 857915301031 40094742 857917015000 40094756 857917015001 40094756 857916901010 50094751 857916901011 50094751 857916901512 50094751 857916616021 50094789 857916616022 50094789 857922315500 50142752 857922315501 50142752 857917301002 60094736 857917301004 60094736 857915215010 60094741 857916201021 60094784 857916201022 60094784 857916201023 60094784 857925853000 60118638 857921115510 60123003 857917901000 70094726 857917901001 70094726 857917901500 70094726 857917901501 70094726 857917901502 70094726 857916616031 70094788 857916616032 70094788 857916616033 70094788 857917716011 70094793 857917716012 70094793 857917716013 70094793 857922201500 70142751 857925953000 80118642 857916501021 90094787 857916501022 90094787 857916501023 90094787 857915415530 00094744 OBIB10S 857915415531 00094744 OBIB10S 857915415520 00094747 OBIB10W 857915415521 00094747 OBIB10W 857923401501 00151169 OVM01WF 857917015511 10094753 OBIC10W 857922401004 101.423.82 857923716010 101.851.83 OVD40ANFOURIK 857923716011 101.851.83 OVD40ANFOURIK 857927101504 10150616 OVB02SFOURIK 857923753500 102.259.09 857923701511 201.823.20 OVD00ANFOURIK 857923701510 201.823.20 OVD00ANOvenIK 857921101510 20123000 OVB00W 857917601014 30094790 OBUC00S 857924216000 301.230.09 OVC40SFOURIK 857922615002 301.453.94 OVB11BFOURIK 857921501021 301.506.20 OVUB01W 857921501020 301.506.20 OVUB01W 857913901504 30142376 OVD00SFOURIK 857923415501 30151733 OVM11WF 857924253510 302.259.13 857922416002 401.451.76 857923715511 401.823.19 OVD10ANFOURIK 857923715510 401.823.19 OVD10ANOvenIK 857923701501 401.823.24 OVD00WFFOURIK 857923701500 401.823.24 OVD00WFOvenIK 857913915503 40145157 OVD10SFOURIK 857927616000 402.002.43 OVA41SFOURIK 857924201510 501.230.08 OVC10SFOURIK 857922601004 501.424.17 OVB01BFOURIK 857922616002 501.453.93 OVB41BFOURIK 857921501030 501.506.19 OVUB01S 857921301517 50123008 OVC10S 857924201511 50123008 OVC10SFOURIK 857927153500 502.259.12 857925853001 601.186.38 OvenIK 857913916002 601.451.56 OVD40SFOURIK 857922415002 601.451.75 857924201500 701.230.07 OVC00SFOURIK 857921301506 70123007 FRAMTIDOVC00S 857924201501 70123007 OVC00SFOURIK 857922201502 70142751 OVA01S 857926901504 70142751 OVA01SFOURIK 857927053500 702.259.11 857926753500 702.367.35 857921001500 801.229.98 OVA00S 857921001501 801.229.98 OVA00S 857923715501 801.823.22 OVD10WFFOURIK 857923715500 801.823.22 OVD10WFOvenIK 857927115504 90150617 OVB12SFOURIK 857921516021 90150622 OVUB41WOVENSI 857913953500 902.259.10 857720115526 AKP201/IX 857720115516 AKP201/NB 857720115506 AKP201/WH 857720861501 AKP208/IX 857720861521 AKP208/NB 857720861511 AKP208/WH 854188301500 I-30245 854188301501 I-30245 857915101510 OBIA00S 20094738 857915101511 OBIA00S 20094738 857915215510 OBIA10S 60094741 857915215511 OBIA10S 60094741 857915301530 OBIB00S 40094742 857915301531 OBIB00S 40094742 857916901510 OBIC00S 50094751 857916901511 OBIC00S 50094751 857916901500 OBIC00W 30094752 857916901501 OBIC00W 30094752 857917015510 OBIC10W 10094753 857917216010 OBIC40S 00094763 857917216011 OBIC40S 00094763 857917216000 OBIC40W 80094764 857917216001 OBIC40W 80094764 857915615010 OBID00S 30094766 857915615011 OBID00S 30094766 857915501510 OBID00S 500.947.65 857915501511 OBID00S 500.947.65 857915501512 OBID00S 500.947.65 857915501010 OBID00S 50094765 857915501011 OBID00S 50094765 857915615510 OBID10S 300.947.66 857915615511 OBID10S 300.947.66 857915716010 OBID40S 300.947.71 857915716011 OBID40S 300.947.71 857915716012 OBID40S 300.947.71 857918201500 OBIF00OW 101.087.31 857918201501 OBIF00OW 101.087.31 857918215500 OBIF10OW 701.087.33 857918215501 OBIF10OW 701.087.33 857918216000 OBIF40OW 901.087.32 857915901510 OBIM00AN 000.947.77 857915901511 OBIM00AN 000.947.77 857915901512 OBIM00AN 000.947.77 857915901513 OBIM00AN 000.947.77 857915901010 OBIM00AN 00094777 857915901011 OBIM00AN 00094777 857916015510 OBIM10AN 800.947.78 857916015511 OBIM10AN 800.947.78 857916015512 OBIM10AN 800.947.78 857916015010 OBIM10AN 80094778 857916015011 OBIM10AN 80094778 857916116010 OBIM40AN 600.947.79 857916116011 OBIM40AN 600.947.79 857916116012 OBIM40AN 600.947.79 857917301013 OBIS00A L700.947.31 857917301010 OBIS00AL 700.947.31 857917301011 OBIS00AL 700.947.31 857917301012 OBIS00AL 700.947.31 857917301014 OBIS00AL 700.947.31 857917301000 OBIS00W 60094736 857917301001 OBIS00W 60094736 857917415010 OBIS10AL 500.947.32 857917415011 OBIS10AL 500.947.32 857917415012 OBIS10AL 500.947.32 857917415000 OBIS10W 10094734 857917415001 OBIS10W 10094734 857917516010 OBIS40AL 300.947.33 857917516011 OBIS40AL 300.947.33 857917516012 OBIS40AL 300.947.33 857917516013 OBIS40AL 300.947.33 857917516000 OBIS40W 80094735 857917516001 OBIS40W 80094735 857916201030 OBUA00S 20094781 857916201020 OBUA00W 60094784 857916316010 OBUA40W 30094785 857916501030 OBUB00S 10094786 857916501020 OBUB00W 90094787 857916616030 OBUB40S 70094788 857916616020 OBUB40W 50094789 857917601010 OBUC00S 30094790 857917601000 OBUC00W 10094791 857917716010 OBUC40S 70094793 857916801010 OBUP60S 50094794 857916801011 OBUP60S 50094794 857926515000 OV9M1AN 201.506.11 857926315000 OV9M1S 001.506.12 pieces-tout-electromenager.com 857926315001 OV9M1S 001.506.12 857926415000 OV9M1W 801.506.13 857921815000 OV9MANGB 001.282.25 857921615000 OV9MSGB 701.230.12 857921615001 OV9MSGB 701.230.12 857921715000 OV9MWGB 301.282.24 857926901500 OVA01S 701.427.51 857926901501 OVA01S 701.427.51 857926901502 OVA01S 701.427.51 857926901503 OVA01S 701.427.51 857921015500 OVA10S 601.229.99 857921015501 OVA10S 601.229.99 857927015500 OVA11S 501.427.52 857927015501 OVA11S 501.427.52 857927015502 OVA11S 501.427.52 857921101500 OVB00S 801.230.02 857921101501 OVB00S 801.230.02 857922601003 OVB01B 501.424.17 857922601000 OVB01B 501.424.17 857922601001 OVB01B 501.424.17 857922601002 OVB01B 501.424.17 857923001000 OVB01G 801.423.88 857923001001 OVB01G 801.423.88 857923001002 OVB01G 801.423.88 857922401003 OVB01W 101.423.82 857922401000 OVB01W 101.423.82 857922401001 OVB01W 101.423.82 857922401002 OVB01W 101.423.82 857927101501 OVB02S 101.506.16 857927101500 OVB02S 101.506.16 857927101502 OVB02S 101.506.16 857927101503 OVB02S 101.506.16 857921115500 OVB10SGB 401.230.04 857921115501 OVB10SGB 401.230.04 857922615000 OVB11B 301.453.94 857922615001 OVB11B 301.453.94 857923015000 OVB11GGB 401.455.53 857922415000 OVB11W 601.451.75 857927115501 OVB12S 901.506.17 857927115500 OVB12S 901.506.17 857927115503 OVB12S 901.506.17 857922616000 OVB41B 501.453.93 857923016000 OVB41GCH 901.455.55 857922416000 OVB41W 401.451.76 857921301500 OVC00S 701.230.07 857921301501 OVC00S 701.230.07 857921301502 OVC00S 701.230.07 857921301503 OVC00S 701.230.07 857921301504 OVC00S 701.230.07 857921301505 OVC00S 701.230.07 857921301510 OVC10S 501.230.08 857921301511 OVC10S 501.230.08 857921301512 OVC10S 501.230.08 857921301513 OVC10S 501.230.08 857921301514 OVC10S 501.230.08 857921301515 OVC10S 501.230.08 857921301516 OVC10S 501.230.08 857921316000 OVC40SCH 301.230.09 857921316001 OVC40SCH 301.230.09 857913901501 OVD00S 301.423.76 857913901500 OVD00S 301.423.76 857913901502 OVD00S 301.423.76 857913901503 Itelem OVD00S 301.423.76 857913915500 OVD10S 401.451.57 857913915501 OVD10S 401.451.57 857913915502 OVD10S 401.451.57 857913916000 OVD40S 601.451.56 857913916001 OVD40S 601.451.56 857926201501 OVF01OF 701.506.04 857926201500 OVF01OF 701.506.04 857926215500 OVF11OF 401.506.05 857926215501 OVF11OF 401.506.05 857926215502 OVF11OF 401.506.05 857926216000 OVF41OF 201.506.06 857927301510 OVM01AN 001.506.07 857927301511 OVM01AN 001.506.07 857927301512 OVM01AN 001.506.07 857923401500 OVM01WF 001.511.69 857927415510 OVM11AN 801.506.08 857927415511 OVM11AN 801.506.08 857927415512 OVM11AN 801.506.08 857923415500 OVM11WF 301.517.33 857927516010 OVM41AN 601.506.09 857921501000 OVUB00S 301.230.14 857921501010 OVUB00W 501.230.13 857921516000 OVUB40SCH 001.230.15 857921516010 OVUB40WCH 801.230.16 857921516030 OVUB41S 101.506.21 857921516020 OVUB41W 901.506.22 857917901510 SO100S 300.947.28 857917901511 SO100S 300.947.28 857917901512 SO100S3 00.947.28 857926601510 SO101S 701.506.23 857926601511 SO101S 701.506.23 857926601500 SO101W 501.506.24 857926601501 SO101W 501.506.24 857918015500 SO110W 500.947.27 857918015501 SO110W 500.947.27 857918015502 SO110W 500.947.27 857926715500 SO111W 201.506.25 857926715501 SO111W 201.506.25 857917816000 SO140W 900.947.25 857917816001 SO140W 900.947.25 857917816002 SO140W 900.947.25 857926816000 SO141W 001.506.26

Signes d'usure ou de défaillance

Le plastique du déflecteur se fragilise avec le temps, sous l'effet répété de la chaleur qui remonte entre les vitres. Une fissure, un éclat ou une déformation en partie haute de la porte se repère en général directement, en ouvrant la porte et en observant le point de sortie d'air au sommet du battant.

Un signe indirect fréquent reste une vitre extérieure ou une poignée qui chauffe anormalement, alors que le four est censé conserver une porte froide au toucher. Ce symptôme n'est pas systématiquement lié au déflecteur, un ventilateur tangentiel qui tourne mal ou un flux d'air insuffisant sous le bandeau peuvent produire le même effet en réduisant la dépression nécessaire au renouvellement d'air entre les vitres.

Le déflecteur sert aussi de jonction des vitre en partie supérieure de la porte.

Conseils avant et après remplacement

Avant de commander, relever le code usine complet sur la plaque signalétique plutôt que de se fier au seul aspect visuel de la pièce, certaines variantes se ressemblant fortement d'un modèle à l'autre. Le four doit être hors tension et complètement froid avant tout démontage de la porte.

Après remplacement, vérifier que le déflecteur est correctement repositionné en partie haute et qu'il n'entrave pas la sortie d'air ni la fermeture de la porte. Un mauvais positionnement à cet endroit précis empêche la dépression de s'établir correctement, ce qui reproduit le même symptôme que la pièce cassée.

FAQ

Identification et compatibilité

Comment savoir si ce déflecteur convient à mon four Whirlpool ou Ikea ?

La compatibilité se vérifie par le code usine inscrit sur la plaque signalétique du four, situé sur le tour de porte, le flanc ou l'arrière de l'appareil. Ce code commence par 85 et doit être comparé à la liste des modèles compatibles, ou communiqué en cas de doute.

Cette pièce est-elle la même sur un four Whirlpool et un four Ikea ?

Oui, Whirlpool fabrique une grande partie des fours vendus sous la marque Ikea, ce qui explique que la même référence 481246098095 couvre les deux marques sur de nombreux modèles encastrables.

Diagnostic

Pourquoi la vitre de mon four à porte froide chauffe-t-elle anormalement ?

Une vitre ou une poignée qui chauffe alors que le four est censé rester à porte froide signale souvent un déflecteur cassé en partie haute de la porte. La dépression créée par le flux du ventilateur tangentiel sortant sous le bandeau ne s'établit plus correctement, ce qui empêche l'air d'être aspiré par le bas et de traverser les vitres. Un contrôle visuel du déflecteur, associé à une vérification du bon fonctionnement du ventilateur, permet de confirmer l'origine du problème.

Le remplacement du déflecteur nécessite-t-il l'intervention d'un professionnel ?

Non, sur la plupart des modèles la pièce est accessible en partie haute de la porte, sans nécessiter de démontage complet du four. Un particulier bricoleur peut effectuer cette opération à condition de couper l'alimentation électrique au préalable.
