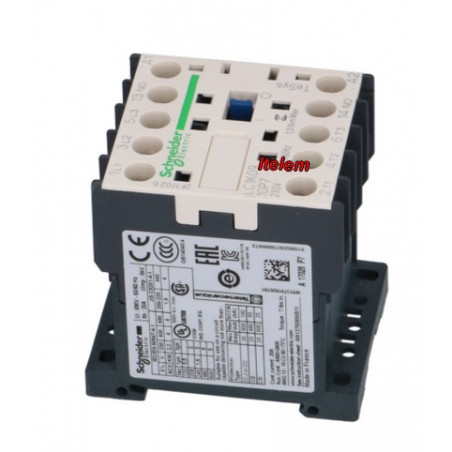

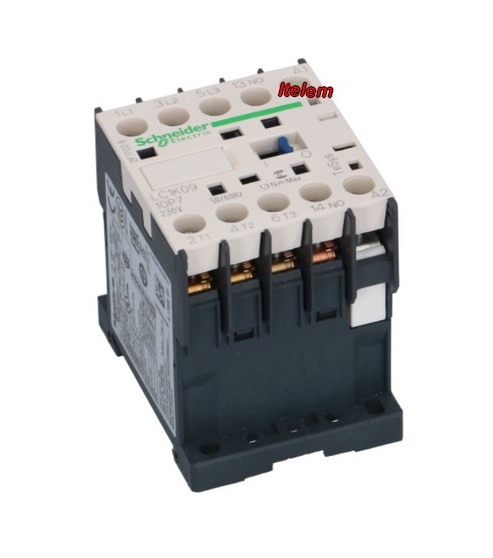

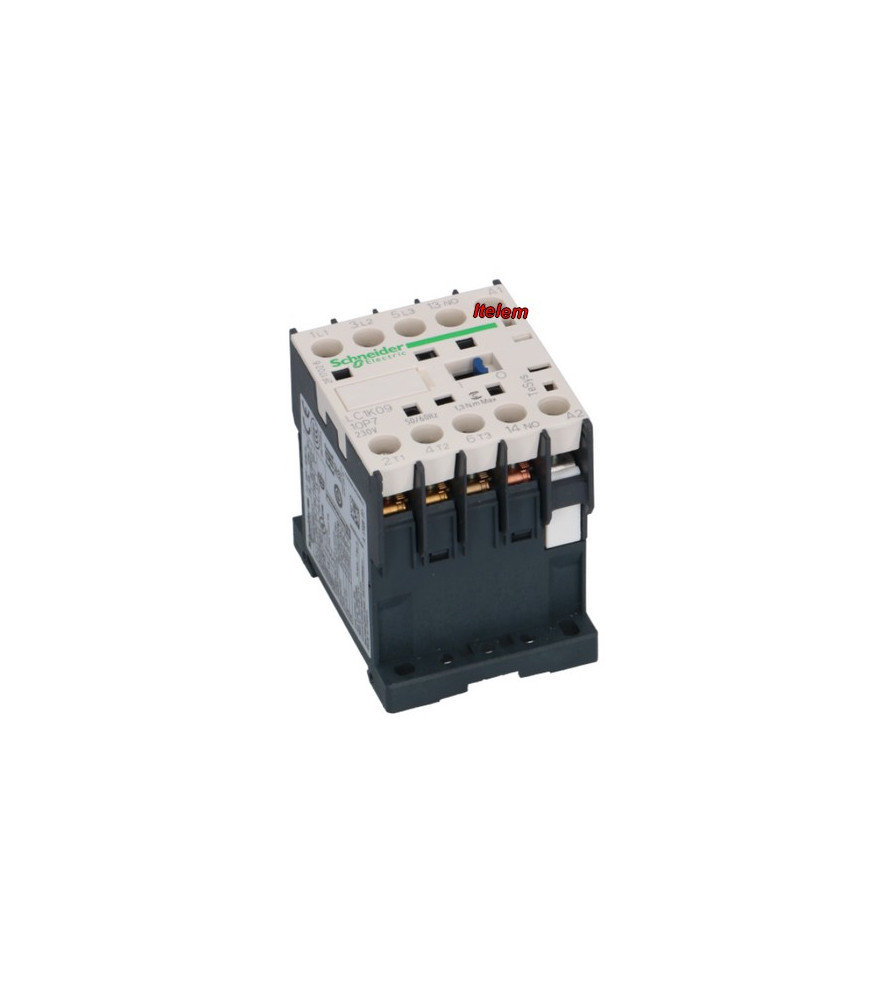

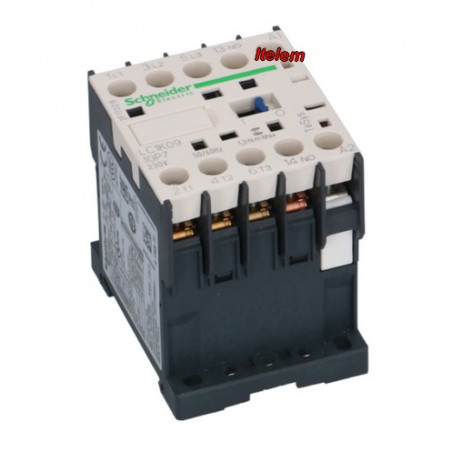

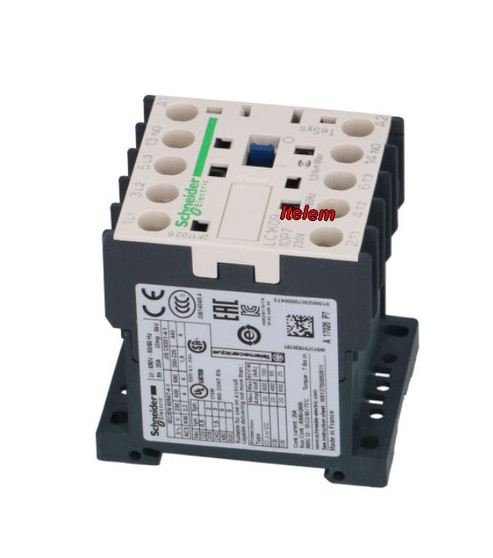

Relais-contacteur Schneider LC1K0910P7 lave-vaisselle éplucheuse Linea Blanca Santa

Descriptif produit

Le relais-contacteur Schneider LC1K0910P7 équipe le circuit électrique de commande sur du matériel professionnel, notamment les lave-vaisselle et les éplucheuses à légumes Linea Blanca Santa. Selon son câblage dans l'appareil, ce contacteur peut commander soit le moteur, pompe de lavage sur un lave-vaisselle, moteur de rotation sur une éplucheuse, soit un élément chauffant, résistance de cuve ou surchauffeur sur un lave-vaisselle professionnel. Il établit ou coupe le circuit de puissance sur ordre de sa bobine de commande.

Il se monte sur rail DIN dans l'armoire électrique de l'appareil, raccordé en vis étrier. Son remplacement redonne à l'appareil sa capacité à commander correctement le moteur ou la chauffe, selon la fonction qui lui est assignée dans le circuit.

Problèmes et pannes résolus

Un appareil qui ne démarre plus, ou dont l'eau ne chauffe plus correctement, pointe souvent vers ce contacteur, selon lequel des deux circuits il commande sur l'appareil concerné. Ce qu'on voit souvent dans ce cas : un bruit de claquement anormal au niveau de l'armoire électrique, un moteur qui ronronne sans démarrer, ou une eau de lavage qui reste tiède alors que la résistance semble en bon état par ailleurs.

Avant de commander quoi que ce soit, il faut écarter un relais thermique en défaut, une résistance grillée, ou un problème d'alimentation en amont, ces points donnent des symptômes proches sans que le contacteur lui-même soit en cause.

Caractéristiques

• Référence pièce : LC1K0910P7
• Marque : Schneider Electric
• Gamme : TeSys K
• Nombre de pôles : 3P
• Configuration des contacts : 3 NO (normalement ouverts) + 1 contact auxiliaire NO
• Courant nominal AC-3 : 9A
• Puissance moteur : 4 kW à 400V AC-3
• Tension bobine : 230V AC 50/60 Hz
• Montage : rail DIN, connexion à vis étrier
• Fonctions commandées : moteur, pompe de cyclage ou élément chauffant (résistance de cuve, surchauffeur) selon montage
• Type d'appareil : lave-vaisselle, éplucheuse professionnelle Linea Blanca Santa

Liste d’appareils concernés (Non exhaustive)

ARIANE Machine répasseuse LEXUS

DITO ELECTROLUX Coupe-legumes/Coupe-mozzarella électrique K55

DITO ELECTROLUX Cutter K35

DITO ELECTROLUX Eplucheuse S4, S8

GRANDIMPIANTI Machine essoreuse 100-25, 120-25, 140-25

GRANDIMPIANTI Sèche-linge EB10, EB15, EB25, EB33, EB41, EM, EM10, EM15, EM25, EM35, EM55

JEMI Friteuse électrique J7, J7-2, N7, N7-2

JEMI Lave-vaisselle GS19, GS20, GS3, GS30, GS4 AF, GS4-2, GS4-2-AF, GS6, GS6 AF, GS7, GS8-2, GS83 ECO, GS9

JEMI Lave-verres/Lavetasses GS-4

LINEA BLANCA Lave-vaisselle LC-1500, LC-1700, LC-2000, LC2300TR, LC-2300TR, LC-2600, LC-2800, LC3800, V35, V40, V50, V70

LINEA BLANCA Lave-vaisselle à capot LC-3800, LC-4200

LINEA BLANCA Lave-vaisselle à traction TL-100, TL-130, TL-170

LINEA BLANCA Lave-verres/Lavetasses LC-1000, LC-140, LC-80

SANTOS Centrifugeuse SCF28

SANTOS Presse-agrumes 28

ZANUSSI Coupe-legumes/Coupe-mozzarella K35 (1CU35B)

ZANUSSI Cutter K35 (600035), K35-11 (601012), K55-01 (601013), K35-01 (601041), K55-02 (601042), K35-02 (601052), K35-03 (601063), K55-03 (601086), K35-04 (601125), K55-04 (601126), K35-05 (601156), K35-06 (601190), K55-05 (601196), K55-06 (601259), K35-07 (601343), K35-08 (601375), K55-07 (601390), K35-09 (601416), K55-08 (601417), K35-17 (603034), K35-15 (603035), K35-23 (603036), K35-13 (603039), K35-21 (603040), K55-12 (603043), K35-14 (603044), K35-16 (603045), K35-19 (603052), K35-22 (603053), K35-20 (603056), K35-12 (603057), K55-10 (603233), K35-24 (603246), K35-25 (603247), K35-06 (603446), K35-05 (603447), K35-07 (603448), K35-10 (660062), K55-09 (660063)

ZANUSSI Eplucheuse T5 (1PE05B), T5S-01 (601043), S4A3STD (601152), S4A1STD (601153), S8A3STD (601154), S8A1STD (601155)

Signes d'usure ou de défaillance

Des contacts qui s'usent avec les cycles de commutation répétés ne donnent pas toujours une panne franche. Un bruit de claquement sec et répété au niveau de l'armoire électrique, ou une bobine qui chauffe anormalement, signale une fin de vie proche. Des traces de noircissement sur les contacts visibles à l'ouverture du contacteur confirment une usure avancée liée à l'arc électrique produit à chaque coupure, que ce soit sur le circuit moteur ou sur le circuit de chauffe.

Conseils avant et après remplacement

Couper l'alimentation électrique générale de l'appareil avant toute intervention, le contacteur reste raccordé directement au circuit de puissance. Repèrer correctement le câblage de chaque borne avant de débrancher, et identifier clairement s'il commande le moteur ou la résistance sur l'appareil, une inversion entre circuit de puissance et circuit de commande empêcherait l'appareil de fonctionner après remplacement.

Hors tension, un appui sur la partie centrale permet la commutation des contacts, une mesure à l'ohmètre peut alors être réalisée sur chaque contact. Il faut triouver proche de 0 ohms.

Après remplacement, bien serrer les vis, vérifier que la fonction concernée, démarrage moteur ou montée en température, se fait sans à-coups ni bruit anormal. Un bruit de claquement qui persiste malgré le contacteur neuf oriente vers un problème d'alimentation en amont plutôt que vers cette pièce.

FAQ

Identification et compatibilité

Ce contacteur commande-t-il toujours le moteur sur un lave-vaisselle professionnel ?

Pas nécessairement. Selon le montage de l'appareil, ce même modèle de contacteur peut aussi bien commander le moteur de la pompe de lavage que la résistance de cuve ou le surchauffeur. La fonction exacte dépend du schéma électrique de l'appareil concerné.

Diagnostic avant remplacement

Mon lave-vaisselle ne chauffe plus, est-ce forcément ce contacteur ?

Pas forcément. Une résistance grillée un thermostat de régulation ou une sécurité thermique en défaut peuvent donner un symptôme proche. Si le contacteur commande bien le circuit de chauffe sur l'appareil, un contrôle de la tension en sortie du contacteur pendant le cycle permet de confirmer s'il transmet correctement l'ordre de chauffe.
