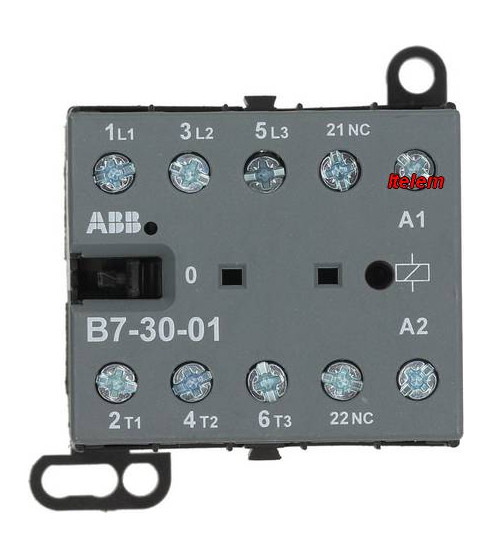

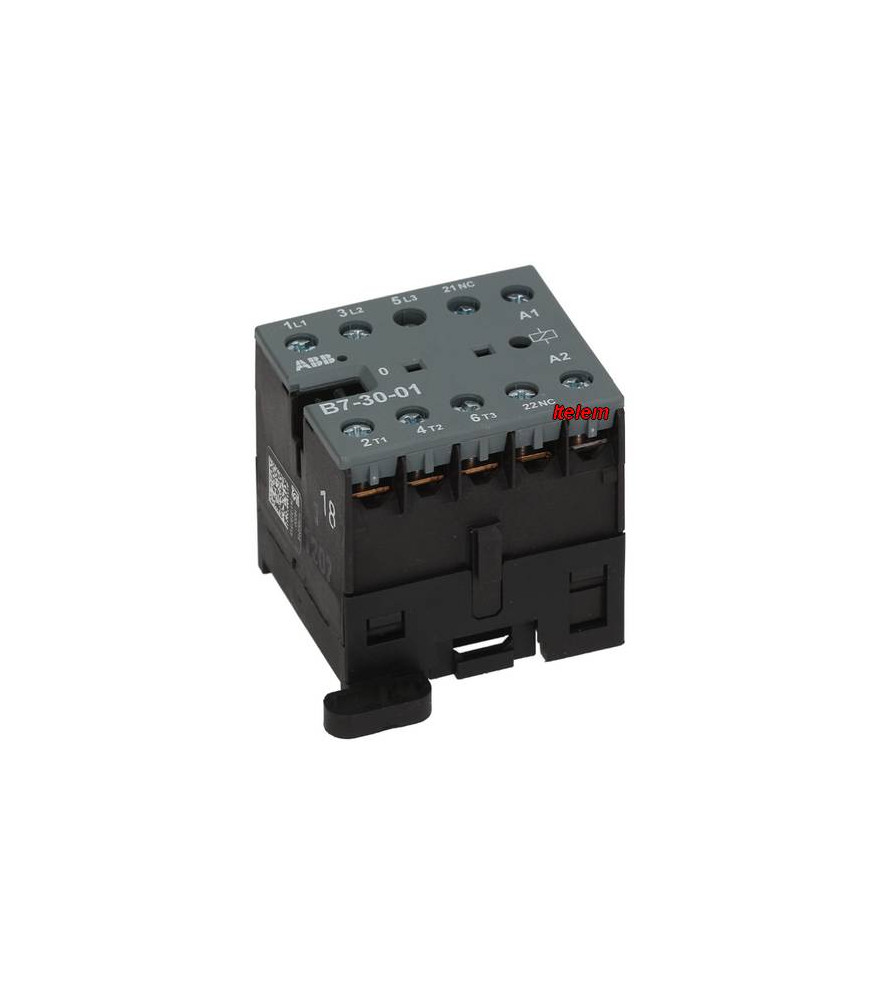

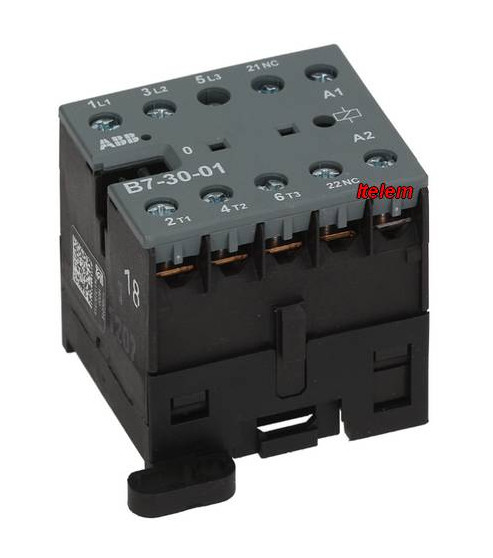

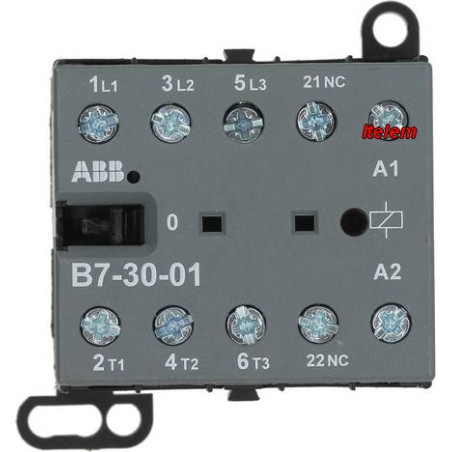

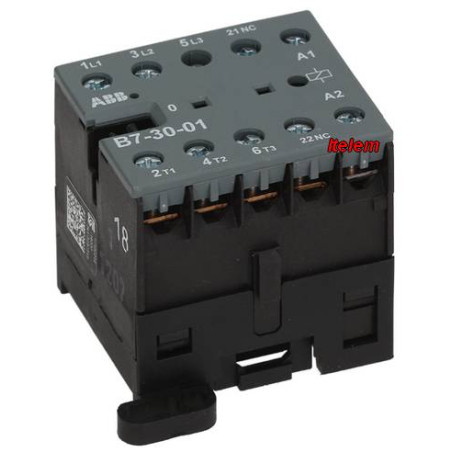

Relais contacteur ABBEM5681 lave-vaisselle professionnel Winterhalter Meko

Relais contacteur ABB EM5681 lave-vaisselle professionnel Winterhalter Meiko

Description du produit

Le relais contacteur ABB EM5681 est un composant électrique essentiel dans les lave-vaisselle professionnels Winterhalter et Meiko. Il permet de piloter la mise sous tension des éléments de puissance tels que les résistances, les pompes ou les systèmes de chauffe.

Ce relais agit comme un interrupteur commandé électriquement. Il reçoit une information de la carte électronique et active ou coupe l’alimentation des composants concernés.

Conçu pour les environnements CHR (restauration, hôtellerie, collectivités), il garantit une commutation fiable en usage intensif.

Compatibilités et équivalences

Compatible avec plusieurs modèles de lave-vaisselle professionnels :

• Winterhalter

• Meiko

Utilisé sur différents équipements :

• lave-vaisselle professionnels

• lave-batteries

• tunnels de lavage

Référence principale : ABB EM5681

Vérifier la référence d’origine ou la plaque signalétique pour garantir la compatibilité.

Compatibilités appareils (liste non exhaustive)

Cette pièce détachée est compatible avec de nombreux lave-vaisselle professionnels et lave-batteries CHR des marques Meiko et Winterhalter.

Important : vérifier la référence sur la plaque signalétique de votre appareil pour garantir la compatibilité.

MEIKO

Lave-batteries / lave-objets
FV130B, FV250B

WINTERHALTER

Lave-batteries / lave-objets

GS630 (20180103-)
GSR36 (20031111-), (20050504-), (20060710-), (20080901-), (20180103-)
GSR36E (20031111-), (20050504-), (20060710-), (20080901-), (20180103-)

Lave-batteries à convoyeur

KTS1900 (199708-), (200407-), (200604-Vers1), (200604-Vers2)
KTS2400 (199708-), (200407-), (200604-Vers1), (200604-Vers2)
MTF (20060713-), (200801-), (20080114-), (20180103-)
MTR (200605-), (20060505-), (20080114-), (20170427-)
STF-Bavaria (20120903-)
STR (200711-), (20081215-), (20180103-)
WKT1200 (20031028-), (20040705-), (20060807-), (200801-), (20081215-), (20180103-)
WKTS (200012-), (20030813-), (20040112-), (20080220-), (20170427-)

Lave-vaisselle professionnel

GS202 (200201-), (200301-), (200801-)
GS215 (200801-)
GS302 (200201-), (200301-), (20031112-), (20050503-), (20060804-), (20090213-), (20180103-)
GS310 (200301-), (20031112-), (20050503-), (20060804-), (20090213-), (20180103-)
GS315 (200201-), (200301-), (20031112-), (20050503-), (20060804-), (20090213-), (20180103-)
GS402 (200301-), (20031112-), (20050503-), (20060804-), (200801-), (20090213-), (20180103-)
GS8 (200404-), (200802-)

UC-L (20090522-), (20100212-), UC-L-2018 (20180921-), UC-L-V01 (2009-201809)
UC-M (20090522-), (20100212-), UC-M-2018 (20180921-), UC-M-V01 (2009-201809)
UC-S (20090522-), (20100212-), UC-S-2018 (20180921-), UC-S-V01 (2009-201809)
UC-XL (20090522-), (20100212-), UC-XL-2018 (20180921-), UC-XL-V01 (2009-201809)

Lave-verres / lave-tasses

GS202 (20031112-), (20050503-), (20060804-), (20090213-), (20180103-)
GS215 (20031112-), (20050503-), (20060804-), (20090213-), (20180103-)
GS24 (20031112-), (20041119-), (20051011-), (20081009-), (20180103-)

Caractéristiques principales

Type : relais / contacteur électrique
Référence : ABB EM5681
Fonction : commande des organes de puissance
Application : lave-vaisselle professionnel CHR
Utilisation : pilotage chauffage, pompe, circuits électriques

Problèmes et pannes résolus

Le remplacement de ce relais permet de corriger :

• L’appareil ne chauffe plus

• La pompe ne démarre pas

• Cycle bloqué ou incomplet

• Fonctionnement aléatoire

• Absence d’alimentation sur certains composants

Un relais défectueux empêche la bonne transmission de l’énergie vers les éléments clés du lave-vaisselle.

Signes d’usure ou de défaillance

• Bruit de claquement absent ou irrégulier

• Traces de brûlure ou de chauffe

• Contact électrique défaillant

• Composant qui ne s’active plus

Conseils d’entretien et de remplacement

Avant remplacement, il est conseillé de vérifier :

• La carte électronique de commande

• L’alimentation électrique

• L’état des connexions

• Les composants pilotés (résistance, pompe, etc.)

Toute intervention doit être réalisée hors tension par un professionnel qualifié.

Cas d’utilisation

Le relais contacteur est utilisé pour alimenter les éléments de puissance d’un lave-vaisselle professionnel. Il fonctionne en interaction avec la carte électronique et permet de gérer les différentes phases du cycle (chauffage, lavage, rinçage).

Une défaillance de ce composant peut entraîner un arrêt total ou partiel de la machine.
