Relais de chauffage lave-vaisselle Miele

Fonctionnalité du relais de chauffage dans un lave-vaisselle

Le relais de chauffage a pour mission de commander l’alimentation électrique de la résistance de chauffe. Il agit comme un interrupteur automatique : lorsque le lave-vaisselle a besoin de chauffer l’eau, le relais reçoit l’ordre de la carte électronique ou du programmateur et laisse passer le courant vers la résistance. Dès que la température souhaitée est atteinte, ou en cas d’anomalie, le relais coupe l’alimentation.

Symptômes de panne du relais de chauffage

Quand le relais de chauffage est défectueux, plusieurs signes peuvent apparaître :

• Lave-vaisselle qui ne chauffe plus l’eau : L’eau reste froide ou à température ambiante pendant tout le cycle, ce qui empêche un nettoyage efficace de la vaisselle.

• Absence de tension sur la résistance de chauffe : Lors d’un test électrique, aucune tension n’est détectée sur la résistance alors que le lave-vaisselle est en fonctionnement.

• Cycle de lavage qui se déroule normalement mais sans chauffe : Le lave-vaisselle fonctionne, pompe l’eau, mais la température ne monte jamais, sans message d’erreur.

• Relais qui ne commute pas : Le relais ne laisse plus passer le courant vers la résistance, même quand il devrait le faire.

À retenir

Le relais de chauffage est essentiel pour garantir le chauffage de l’eau dans le lave-vaisselle. S’il est en panne, l’eau ne chauffe pas et le lavage devient inefficace. Il est conseillé de vérifier ce composant si le lave-vaisselle ne chauffe plus, surtout si les autres éléments du circuit de chauffage semblent fonctionner correctement. Le relais de chauffage peut être intégré à la carte électronique ou déporté, comme ici dans les lave-vaisselle Miele.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.

G1143 G1200 G1222 G1222LABOR G1223LABOR G1224 G1225 G1232 G1235 G1242 G1242 G1243 G1244 G1245 G1252 G1255 G1272 G1274 G1274 G1275 G1282 G1283 G1285 G1287 G1293 G1297 G1343 G1344 G1355 G1383 G1384 G1422 G1432 G1442 G1472 G1482 G1532 G1534 G1552 G1554 G1572 G1574 G1582 G1584 G1672 G1674 G1732 G1734 G1832 G1833 G1834 G1872 G1874 G2143 G2222 G2224 G2225 G2232 G2235 G2242 G2242 G2243 G2245 G2272 G2275 G2282 G2283 G2285 G2287 G2297 G2343 G2355 G2383 G2384 G2422 G2432 G2442 G2472 G2482 G2532 G2534 G2552 G2554 G2572 G2574 G2582 G2584 G2672 G2674 G2732 G2734 G2832 G2833 G2834 G2872 G2874 G4210 G4215 G4220 G4225 G4280 G4285 G4300 G4300 G4302 G4302 G4305 G4308 G4370 G4375 G4410 G4420 G4425 G4430 G4435 G4480 G4480 G4485 G4485 G4490 G4495 G5100 G5105 G5141 G5146 G5191 G5196 G5200 G5205 G5220 G5225 G5270 G5275 G5280 G5285 G5300 G5305 G5320 G5325 G5370 G5375 G5380 G5385 G5400 G5405 G5420 G5425 G5470 G5475 G5480 G5485 G5500 G5505 G5510 G5515 G5520 G5525 G5530 G5535 G5560 G5565 G5570 G5575 G5580 G5585 G5600 G5605 G5610 G5620 G5630 G5635 G5650 G5655 G5660 G5665 G5670 G5675 G5680 G5685 G5700 G5705 G5720 G5725 G5730 G5735 G5770 G5775 G5780 G5785 G5830 G5835 G5880 G5885 G5930 G5935 G5980 G5985 G8050 G8050U G8051 G8051 H213B2 H283B2 H338B2 H4520B H4520E H4540B H4540E H4580B H4620B H4620E H4640B H4640E H4680B H4681B KSE200 KSE201 PG8052 PG8052 PG8055 PG8056 PG8057 PG8058 PG8059 PG8060 PG8080/I PG8080/I/ PG8081I PG8082SC PG8082SC PG8083SC PG8083SC PG8504 PG8562 PG8581 PG8582 PG8582CD PG8583 PG8591 PG8592 PG8593 PT5115C PT5135C PT5135CDUOSTAR PT5135CEDITION90 PT5135COS PT5136 PT5136DUOSTAR PT5136EDITION90 PT5136OS PT5136SPEED PT5136TARLINE PT5136TRIATHLON PT5145C PT5145CSTARLINE PT5145CTRIATHLON PT5186 PT7135C PT7135COS PT7135PLUS PT7135PLUS PT7136 PT7136OS PT7136PLUS PT7136PLUS PT7186 PT8255 PT8335 PT8335 PT8405 PT8505 PT8805 PT9135C PT9136 PTT7189 PW5060 PW5062 PW5062DUOSTAR PW5062ECOSPEED PW5062EDITION90 PW5062STARLINE PW5062TRIATHLON PW5064 PW5064MOPSTAR PW5065 PW5065OS PW5082 PW5084 PW5104 PW5105 PW6055 PW6055PLUS PW6055PLUS PW6065 PW6065OS PW6065PLUS PW6065PLUS PW6080 PW9055 PW9065 PWT6089 T4351 T4353 T4451C T4452C T4453C T4457C T4472C T4477C T4523 T4527 T4563 Itelem T4622C T4623C T4627C T4652C T4653C T4655C T4657C T4659C T4659CI T4662C T4663C T4667C T4672C T4673C T4675C T4677C T4839C T4839CI T4839CIED T4859CIED T4882C T4885C T4888C T4889C T4891C T4892C T4897C T4898C T7634 T7644C T7734 T7736 T7744C T7744CSILENTCARE T7746C T7748C T7750 T7750ACTIVECAREA T7760C T7760CACTIVECAREC T8333 T8336 T8363 T8432C T8433C T8436C T8463C T8523 T8622C T8623CED T8623CLW T8624C T8625CED T8625CLW T8633C T8642CED T8642CLW T8643C T8663C T8685C T8687C T8695C T8881S T8883S T9146 T9166 T9167 T9246C T9256C T9266C T9268C T9276C T9446C T9447C T9466C T9466CSV T9468C T9476C W140 W140GRANDANGLE W141 W142 W143 W144 W145 W145 W146 W146 W147 W147 W148 W149 W149 W150 W150 W151 W1511 W1512 W1513 W1514 W1515 W1522 W1523 W153 W1534 W155 W155 W160 W161 W1611 W1612 W1613 W1614 W1615 W1616 W162 W1622 W1623 W163 W1634 W165 W1662 W1664 W167 W168 W1712 W1713 W1714 W1715 W1716 W1723 W1724 W1726 W173 W1730 W1730HOMECARE W1733 W1734 W174 W1740 W1740ACTIVECARE W1743 W1743ECOLINE W1744 W1747 W1747ECOLINE W1749 W1754 W1762 W1764 W1779 W1780 W1780ACTIVECARE W180 W1912 W1913 W1914 W1916 W1934 W1935 W1935 W1944 W1945 W1946 W1946ECOCOMFORT W1948 W1949 W1954 W1960 W1964 W1966 W1978 W1979 W1989 W1989EDITION111 W200 W204 W205 W207 W2100 W2102 W2102 W2104 W2105 W2108 W211 W212 W2120 W2121 W2122 W2123 W2126 W2127 W2129 W2140 W2141 W2143 W217 W2203 W2205 W2209I W2240 W2241 W2242 W2243 W2244 W2245 W2246 W2248 W227 W2361 W2364 W2365 W237 W2440 W2441 W2443 W2444 W2445 W2446 W2447 W2448 W247 W250 W2505 W2514 W2515 W2518 W2521 W2522 W2523 W2525 W2527 W254 W255 W2552 W2553 W2557 W257 W2572 W2573 W2577 W2584 W2584MEDICWASH W2585 W2585MEDICWASH W2587 W2597 W261 W262 W2622 W2623 W2627 W2652 W2653 W2657 W2659 W2659I W2662 W2663 W2667 W267 W277 W2839 W2839I W2839IED W2859I W2859IED W287 W2885 W2886 W2888 W2889 W297 W3100 W3102 W3104 W3105 W3120 W3121 W3122 W3123 W3143 W3202 W3203 W3204 W3205 W3222 W3224 W3239 W3240 W3241 W3242 W3243 W3244 W3245 W3246 W3248 W3260 W3261 W3264 W3266 W3268 W3360 W3360SILENT W3361 W3364 W3365 W3440 W3441 W3444 W3446 W3448 W3465 W3505 W3514 W3515 W3521 W3522 W3523 W3525 W3527 W3553 W3557 W3574 W3574MEDICWASH W3575 W3575MEDICWASH

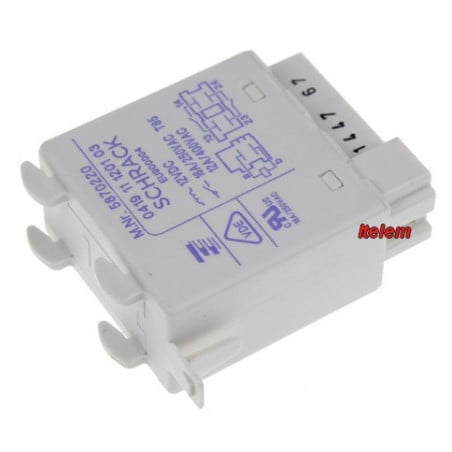

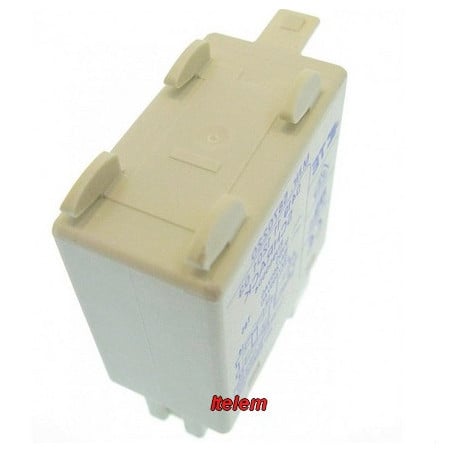

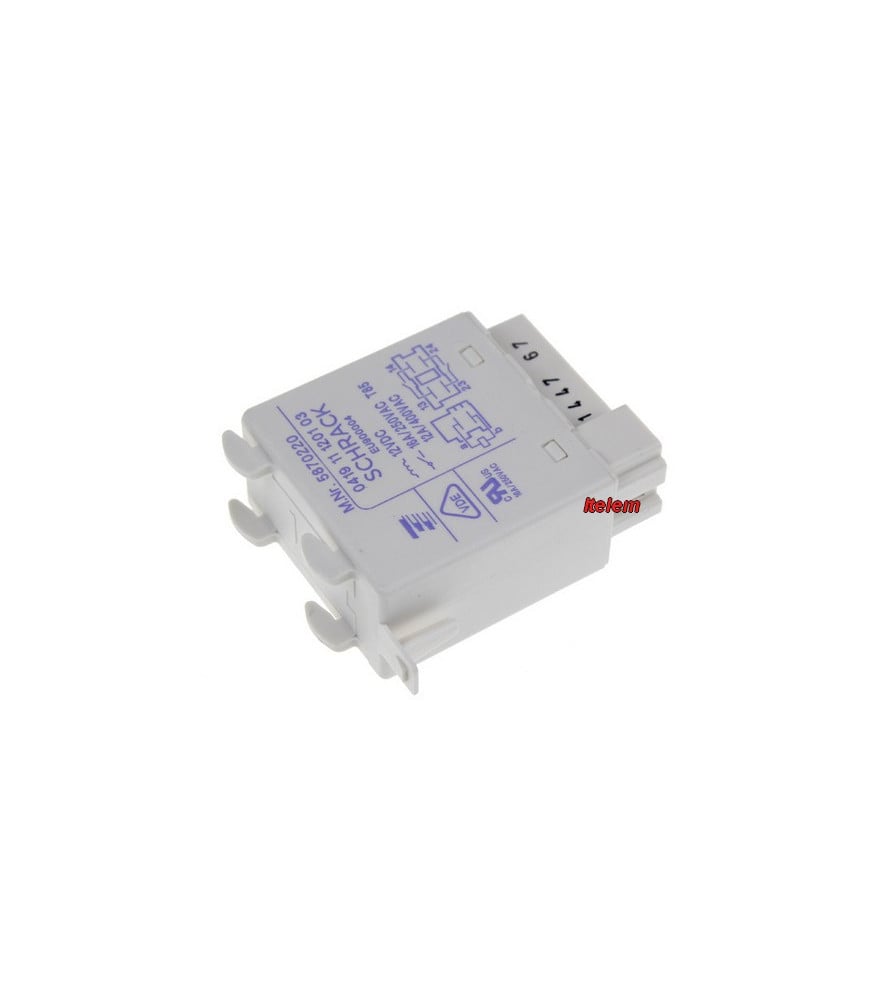

FAQ – Relais chauffage 0419-11-1201-03 (Miele 5870220)

À quoi sert ce relais de chauffage ?

Il agit comme un interrupteur commandé qui relie la résistance de chauffe à l’alimentation électrique quand le cycle nécessite de chauffer l’eau. Sans lui, la résistance ne reçoit pas de courant.

Quels sont les symptômes d’un relais défectueux ?

• Le lave-vaisselle ne chauffe plus.

• Cycle complet sans montée en température.

• Pas de tension mesurable aux bornes de la résistance.

• Parfois un cycle qui tourne normalement (pompage, vidange) mais sans chauffe.

Ce relais est-il compatible avec mon lave-vaisselle ?

Oui, si la plaque signalétique de ton appareil ramène à la référence 5870220 ou si l’ancien relais est marqué 0419-11-1201-03 / 0419.11.120103.

Peut-on remplacer soi-même ce relais ?

Oui, pour un technicien ou un bricoleur expérimenté. Il faut débrancher l’appareil, accéder à celui-ci qui est présent sur le socle de l'appareil, directement relié à la résistance, puis installer le nouveau relais. Connecter comme à l'origine.

Quels problèmes sont résolus après remplacement ?

Le chauffage est rétabli, la montée en température fonctionne à nouveau, et les cycles de lavage retrouvent leur efficacité thermique.

Comment prolonger la durée de vie du relais ?

• Éviter les surtensions : utiliser des protections (fusibles, disjoncteur différentiel).

• Vérifier que les connexions sont bien serrées, sans oxydation.

• S’assurer que le relais n’est pas soumis à une charge excessive ou des sollicitations proches de sa limite nominale.
