Remplisseur répartiteur lave-vaisselle Miele

Descriptif produit

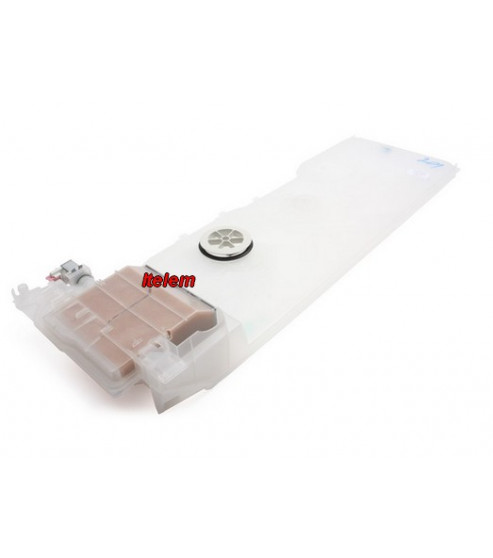

Remplisseur, répartiteur d'arrivée d'eau réf. 9043724, pièce d'origine Miele pour lave-vaisselle Miele de la série G 4xxx. Il regroupe la boîte à eau, l'échangeur d'ions et le bac collecteur, et assure l'admission de l'eau dans la cuve. L'eau arrive par la double électrovanne d'arrivée d'eau, qui fait partie du système Aquasécurité. Elle traverse la boîte à eau, puis l'échangeur d'ions de l'adoucisseur, dont le réservoir de résine est intégré à la boîte à eau, avant de rejoindre le bac collecteur et la cuve. L'eau adoucie est mélangée à 3 à 7 % d'eau dure, ce qui garantit une dureté idéale pour le lavage.

Le remplisseur comprends donc les fonctions remplissage, adoucissement de l'eau et régénération des résines.

Problèmes et pannes résolus

Remplissage insuffisant ou trop long, lave-vaisselle qui ne prend plus d'eau, cycle qui s'arrête faute d'eau, fuite au niveau du bac collecteur ou du flanc de la cuve, eau mal adoucie, vaisselle qui garde des traces de calcaire, message de défaut d'arrivée d'eau. Une boîte à eau ou un échangeur d'ions encrassé de calcaire, ou un joint usé, perturbe le remplissage et le traitement de l'eau.

Caractéristiques

Identification

• Référence : 9043724
• Référence autre : 9043726
• Désignation : remplisseur, répartiteur d'arrivée d'eau
• Type : boîte à eau avec échangeur d'ions (Adoucisseur) et bac collecteur

Fonctionnement

• Arrivée d'eau par une double électrovanne, intégrée au système Aquasécurité
• Dispositifs de protection fixés à l'arrivée d'eau : électrovannes de traitement de l'échangeur d'ions et capteurs (débitmètre)
• Soupape sphérique à bandeau bleu : l'eau la traverse pour remplir le réservoir de régénération de l'échangeur d'ions
• Réservoir de résine de l'adoucisseur intégré dans la boîte à eau
• Eau adoucie coupée avec 3 à 7 % d'eau dure, déviée directement dans la cuve par l'ouverture d'aération

Liste d'appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte de l'appareil.

G4962 EXTRACLEAN G4100 G4101 G4105 G4170 G4171 G4202 G4203 G4204 G4210 G4212 G4215 G4217 G4220 G4222 G4225 G4263 G4264 G4268 G4280 G4285 G4292 G4297 G4300 G4300ACTIVECARE G4302 G4303 G4305 G4308 G4310Active G4370 G4375 G4380Active G4383Active G4385Active G4410 G4420 G4430 G4435 G4480 G4481 G4485 G4486 G4501 G4910 G4911 G4913 G4915 G4920 G4922 G4925 G4930JUBILEE G4931JUBILEE G4932 G4933JUBILEE G4935JUBILEE G4937 G4940JUBILEE G4942JUBILEE G4945JUBILEE G4960 G4965 G4967 G4970 G4975 G4980JUBILEE G4982 G4983 G4985JUBILEE G4987 G4988 G4990JUBILEE G4991DUOCLEAN G4992JUBILEE G4995JUBILEE G4997JUBILEE

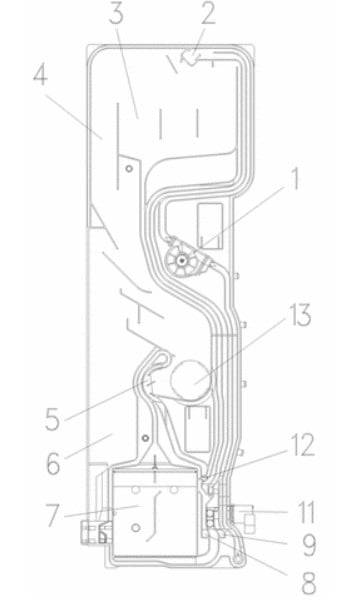

Schéma du remplisseur

1. Débitmètre

2. Électrovanne sphérique (avec liseret bleu),

3. Réservoir d’eau pour la régénération de l’adoucisseur

4. Canal de débordement

5. Débit libre

6. Prise d’air (Break)

7.Adoucisseur

8. Arrivée d’eau vers le réservoir de sel

9. Retour d’eau depuis le réservoir de sel

10. Raccordement de l’électrovanne d’entrée d’eau

11.Électrovanne de régénération

12. Conduit vers le bac collecteur

13. Évacuation d’air de la cuve

Role des composants

• Entrée et mesure de l’eau : raccordement de l’électrovanne d’entrée d’eau (10), débitmètre (1), électrovanne sphérique à liseret bleu (2)
• Adoucissement : adoucisseur (7), réservoir d’eau pour la régénération (3), électrovanne de régénération (11), arrivée d’eau vers le réservoir de sel (8), retour d’eau depuis le réservoir de sel (9)
• Débit et sécurité hydraulique : débit libre (5), prise d’air (Break) (6), canal de débordement (4)
• Sortie vers la cuve : conduit vers le bac collecteur (12), évacuation d’air de la cuve (13)

Démontage de la boîte à eau

Débrancher l’appareil et fermer l’arrivée d’eau, puis procéder dans cet ordre. Dans la cuve, défaire l’écrou de mise à l’air de l’arrivée d’eau, dévisser le bouchon du réservoir de sel, retirer le joint d’étanchéité et vider le réservoir de sel. Fermer l’orifice de remplissage avec le bouchon M.-Nr. 06224660, puis dévisser le contre-écrou.

Démonter ensuite la paroi latérale gauche. Attention : l’appareil ne doit pas être posé sur le côté droit, pour éviter que de l’eau ne coule dans le ventilateur. Déposer la tôle de réception, défaire le relais de chauffage de la boîte à eau, puis poser des chiffons sous la fiche située entre la boîte à eau et l’adoucisseur.

Retirer le raccordement, avec son collier de serrage, vers la boîte à eau du réservoir à résine, défaire toutes les connexions et sortir le toron de son guidage. Retirer le réservoir de sel en direction du raccord, puis fermer le raccord du réservoir de sel avec le bouchon M.-Nr. 05967460. Retirer le raccord, avec son collier de serrage, vers le bac collecteur. Tirer enfin la boîte à eau du joint vers la cuve, la plier sur le côté et la retirer.

Remontage

Le remontage se fait en sens inverse du démontage, en veillant aux points suivants. Prémonter le joint sur la boîte à eau et le badigeonner d’eau savonneuse, puis enduire d’eau savonneuse les joints toriques et les monter sur les raccords de l’entrée d’eau. À partir du numéro de fabrication 79575776 (05.06.2007), deux joints circulaires sont montés en finition au niveau de chacun des deux raccords entre l’entrée d’eau et le réservoir à sel : lors d’une intervention du service après-vente, les quatre joints circulaires sont livrés avec la pièce de rechange.

Reposer le toron dans le guide du réservoir de sel et de la boîte à eau, puis contrôler l’humidité résiduelle sur les composants électriques dans la zone de la tôle de réception. Bien éliminer les restes de saumure autour du socle. Après le remontage du réservoir de sel, le remplir à nouveau d’eau et de sel, lancer le programme Rapide pour débarrasser la cuve des restes de saumure, puis serrer le contre-écrou.
