Distributeur eau et glaçons réfrigérateur américain Whirlpool

Distributeur eau et glaçons réfrigérateur américain — Whirlpool / Indesit

Descriptif produit

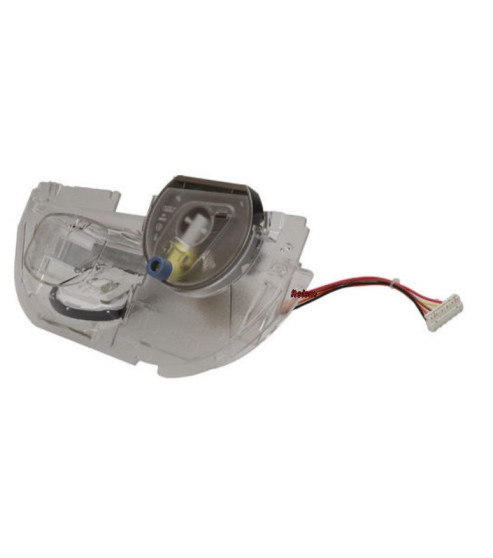

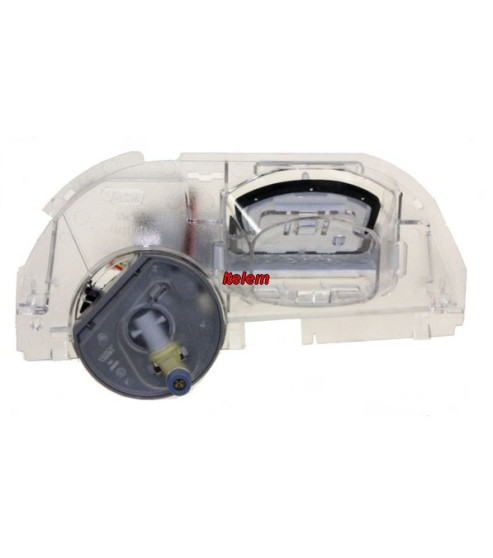

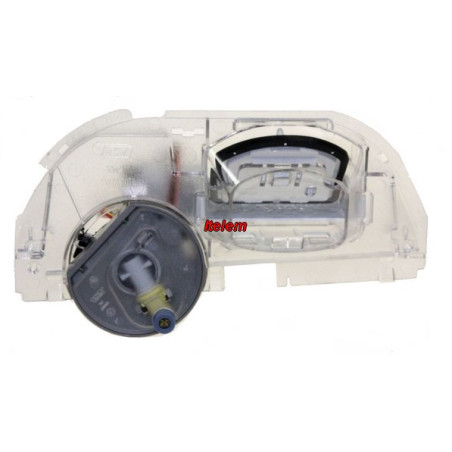

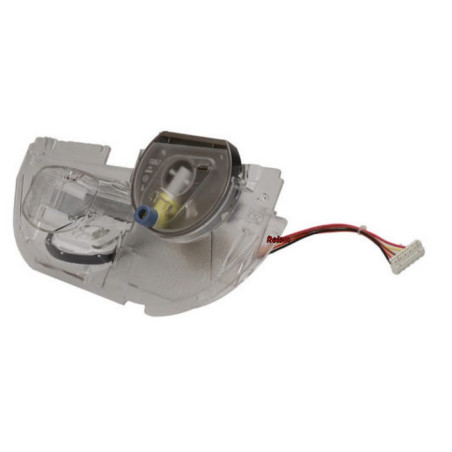

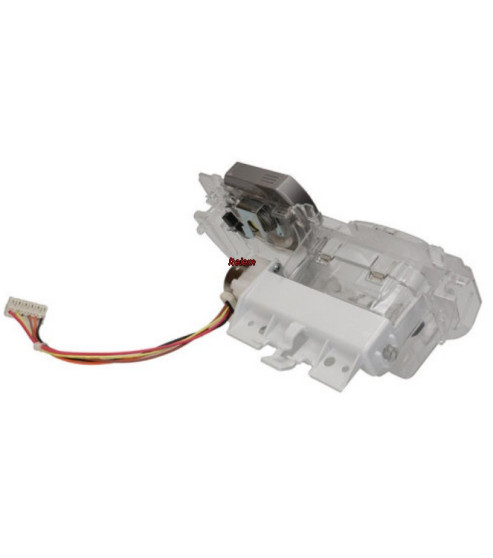

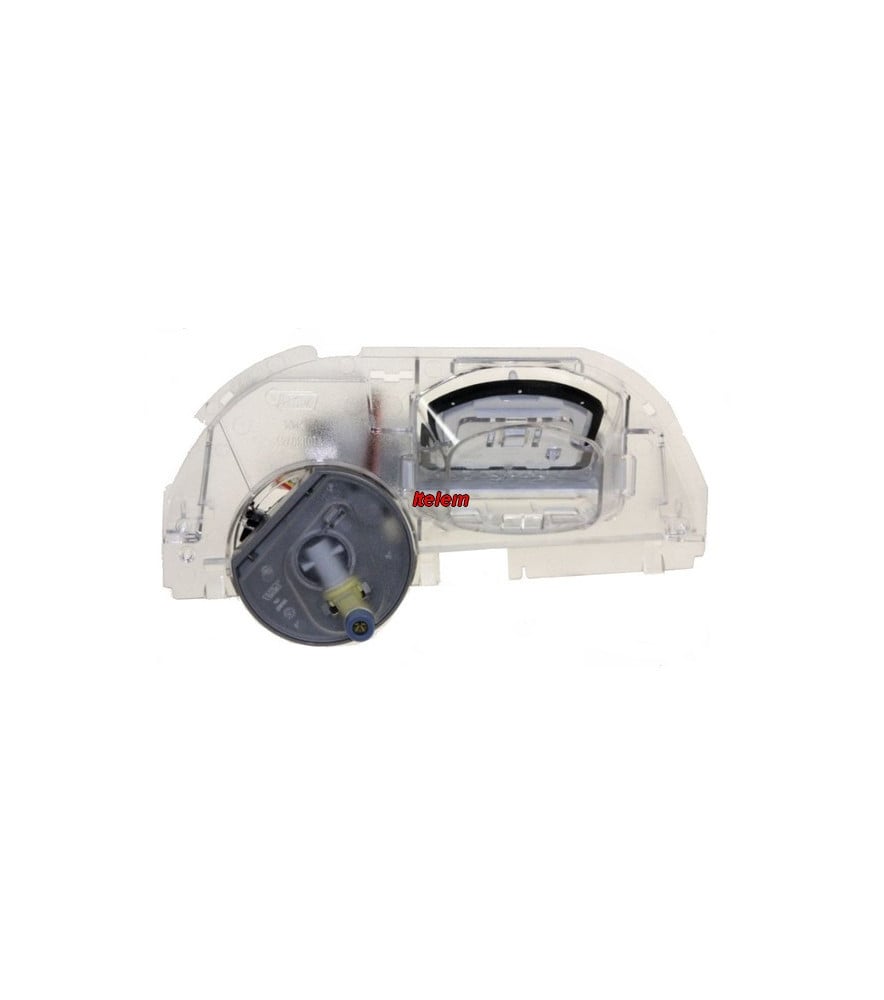

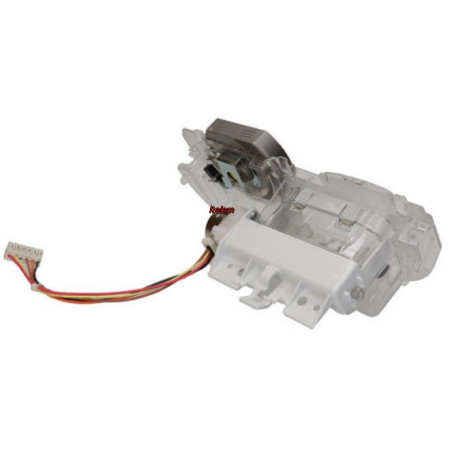

Le distributeur eau et glaçons est le module central du système de distribution en façade des réfrigérateurs américains side-by-side. Il regroupe dans un même ensemble le mécanisme de distribution de l'eau fraîche, des glaçons entiers et, selon les modèles, de la glace pilée. Il est encastré dans la porte du congélateur et actionné par une pédale ou un bouton-poussoir frontal.

La pièce comprend un moteur d'ouverture du clapet pour la distribution de la glace, le moteur de distribution et le système de guidage vers la trappe de sortie. Il assure également la distribution d'eau fraîche issue de la réserve dans le réfrigérateur.

C'est ce module qui assure le passage de la commande mécanique ou électronique à la délivrance effective du produit. Quand il cède, le distributeur ne répond plus — ou répond mal.

Problèmes et pannes résolus

Un distributeur hors service se manifeste de plusieurs façons : plus de glaçons à la demande, glaçons fragmentés de manière irrégulière, eau qui ne s'écoule plus, bruit de moteur sans distribution effective, ou absence totale de réaction à l'appui ou encore givre excessif dans le compartiment congélateur, au niveau de l'entonnoir dans la porte et jusqu'à la réserve à glaçons. Ces symptômes pointent directement vers ce module. Le clapet défaillant ou le moteur cramé sont les défaillances les plus fréquentes sur cette pièce.

Caractéristiques

• Marques concernées : Whirlpool, Indesit
• Référence principale Whirlpool : 481010353540
• Références associées Whirlpool : 480132101429, 480132101443, 481010353541, 481010354234, 481010354236
• Références associées Indesit : C00286907, C00287829, C00287892, C00311740, C00323478
• Type d'appareil : Réfrigérateur américain side-by-side
• Emplacement : Porte congélateur, façade distributeur

Conseils avant et après remplacement

Dégivre l'appareil avant d'intervenir. Un bloc de glace autour du distributeur est fréquent sur les appareils qui ont fonctionné longtemps avec un clapet défaillant — si tu forces sans dégivrage, tu risques de casser le boîtier.

Débranches l'alimentation. Le distributeur est alimenté en 220 V via la carte de commande — pas de travail sous tension sur ce composant.

Après pose, teste d'abord la fonction eau avant les glaçons : ça évite de solliciter le moteur de broyage si l'alimentation en eau n'est pas encore rétablie.

Contrôle la propreté de la buse de sortie et du guide-glaçons. Sur les appareils remis en service après une panne longue, ces zones accumulent des dépôts calcaires qui gênent la distribution même avec un module neuf.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l'enceinte, derrière le bac à légumes ou au dos de l'appareil.
-Code usine (Commençant par 85), suivi de la référence commerciale du réfrigérateur.

858663711000 WSN5586A+W 858664881000 BCD-508E2GWD 858664881001 BCD-508E2GWD 858664881002 BCD-508E2GWD 851304911020 KRSC9007 851304911021 KRSC9007 851304211000 KRSC9060 851304215000 KRSC9060 851304011030 KRSC9065 851304015030 KRSC9065 851304211100 KRSM9050 851304215100 KRSM9050 851304111030 KRSM9055 851304115030 KRSM9055 855031201110 KSN540A+IL 855031201111 KSN540A+IL 855031201100 KSN540A+WS 855031201101 KSN540A+WS 855031501120 KSN560/1A+ES 855031516120 KSN560/1A+ES 855031501121 KSN560/1A+ES 855031501100 KSN560/1A+EW 855031501101 KSN560/1A+EW 855031501130 KSN560/1A+IL 855031501131 KSN560/1A+IL 855054901021 KSN560BIOA+EW 855031316450 KSN562A++SW 855031316451 KSN562A++SW 855031316400 KSN562A++WS 855031316401 KSN562A++WS 855031316150 KSN562A+sw 855031316151 KSN562A+SW 855031316100 KSN562A+ws 855031316101 KSN562A+WS 855031501420 KSN568A++ES 855031501410 KSN568A++EW 855031501430 KSN568A++IL 855031301050 KSN570A+GS 855031301051 KSN570A+GS 855031301052 KSN570A+GS 855031401000 KSN570A+GW 855031401001 KSN570A+GW 855031401002 KSN570A+GW 855031201410 KSN862A++IL 855031201010 KSNPL961A+IL 859512415020 MSS20FBB4/1 859512415021 MSS20FBB4/1 850368115220 MSZ906NDF(UK) 850368115020 MSZ916NDF(UK) Itelem 850368115021 MSZ916NDF(UK) 850342211121 MSZ926NDF/HA 850342211122 MSZ926NDF/HA 858664001020 WSF5552A+N 858664001021 WSF5552A+N 858664015220 WSF5552N 858663611470 WSF55742A++IX 858663611070 WSF5574A+IX 858663611071 WSF5574A+IX 858663611020 WSF5574A+N 858663615020 WSF5574A+N 858663611021 WSF5574A+N 858663615021 WSF5574A+N 858663611010 WSF5574A+NX 858663615010 WSF5574A+NX 858663611011 WSF5574A+NX 858663615011 WSF5574A+NX 858663611030 WSF5574A+X 858663611031 WSF5574A+X 858664611070 WSF5579A+IX 858664611071 WSF5579A+IX 858664611020 WSF5579A+N 858664611021 WSF5579A+N 858664611010 WSF5579A+NX 858664611011 WSF5579A+NX 858664611000 WSF5579A+W 858664611001 WSF5579A+W 858664465010 WSF6278A+NX 858664465011 WSF6278A+NX 858663811060 WSG5588A+B 858663811061 WSG5588A+B 858663811062 WSG5588A+B 858663811050 WSG5588A+M 858663815050 WSG5588A+M 858663811051 WSG5588A+M 858663815051 WSG5588A+M 858663811052 WSG5588A+M 858663815052 WSG5588A+M 858663811000 WSG5588A+W 858663811002 WSG5588A+W 858663811001 WSG5588A+W 858664501050 WSG5589A+M 858664501051 WSG5589A+M 858663865050 WSG6288A+M 858663865051 WSG6288A+M 858663865052 WSG6288A+M 858663415020 WSN5583A+N 858663415021 WSN5583A+N 858663415000 WSN5583A+W 858663415001 WSN5583A+W 858663415030 WSN5583A+X 858663415031 WSN5583A+X 858663711020 WSN5586A+N 858663711021 WSN5586A+N 858663711001 WSN5586A+W 858663711030 WSN5586A+X 858663711031 WSN5586A+X 858663765000 WSN6288A+W 858663765001 WSN6288A+W

Autres modèles

859512211001 ASS20FIGI4 853961311030 ASS20FIGI4/1 853970011050 ASS20FMGI4/1 853970011000 ASS20FWWI4/1 859512315040 GC2011HNKBS 859512315041 GC2011HNKBS 855031801000 KSN538A++IL 855031616430 KSN581A++IN 855031616131 KSN581A+IN 855031616132 KSN581A+IN 855037116140 KSN781A+IN 855037116040 KSN781A+IN/1 859512415030 MSS20FIS4/1 859512415031 MSS20FIS4/1 858664011001 WSF5552A+W 858664311030 WSP5596A+X 858664311031 WSP5596A+X 858664311032 WSP5596A+X

FAQ

Compatibilité et références

La référence 481010353540 est-elle la même pièce que les références Indesit C00286907, C00287829 et les autres ? Whirlpool a intégré Indesit en 2014 et les deux marques partagent depuis des plateformes techniques communes, notamment sur les réfrigérateurs américains side-by-side. La communauté de pièce entre les références Whirlpool (481010353540 et associées) et les références Indesit (C00286907, C00287829, C00287892, C00311740, C00323478) est techniquement probable. Elle doit être confirmée en croisant le code usine de l'appareil (plaque signalétique, format 855xxxxx ou 858xxxxx) avec la liste de compatibilité fournie par le distributeur.

Comment identifier le bon distributeur pour mon réfrigérateur américain Whirlpool ou Indesit ? Relève le code usine sur la plaque signalétique, collée à l'intérieur de l'appareil — généralement sur le pourtour de porte ou sur la paroi latérale. Ce code commence par 855 ou 858 pour Whirlpool, et permet de croiser directement avec la liste de compatibilité de la pièce. La référence commerciale seule (KSN581, WSP5596, etc.) peut suffire mais le code usine est plus fiable.

Installation et fonctionnement

Faut-il un technicien pour remplacer le distributeur eau et glaçons ? Le remplacement est accessible à un bricoleur averti. La pièce est fixée dans la porte par des clips ou vis accessibles une fois la façade de porte déposée. Les connexions électriques sont sur connecteur rapide. Le point de vigilance est le dégivrage préalable et le respect de la coupure secteur.

Mon distributeur ne délivre plus de glaçons mais l'eau fonctionne — est-ce forcément le module ? Pas forcément. Si l'eau passe mais les glaçons ne sortent pas, le moteur de broyage peut être en cause — c'est une fonction distincte sur certains modèles. Vérifie aussi que le levier de la fabrique de glace est en position marche et que le bac n'est pas vide. Ce n'est pas toujours le distributeur lui-même qui est défaillant.
