Résistance d'élément chauffant pour friteuse professionnelle Bonnet Thirode — rôle et fonctionnement

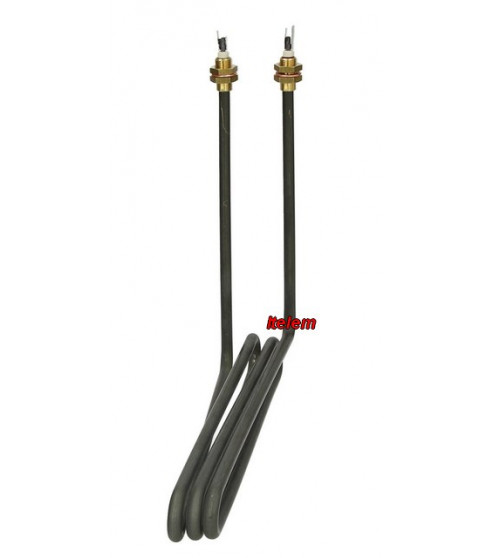

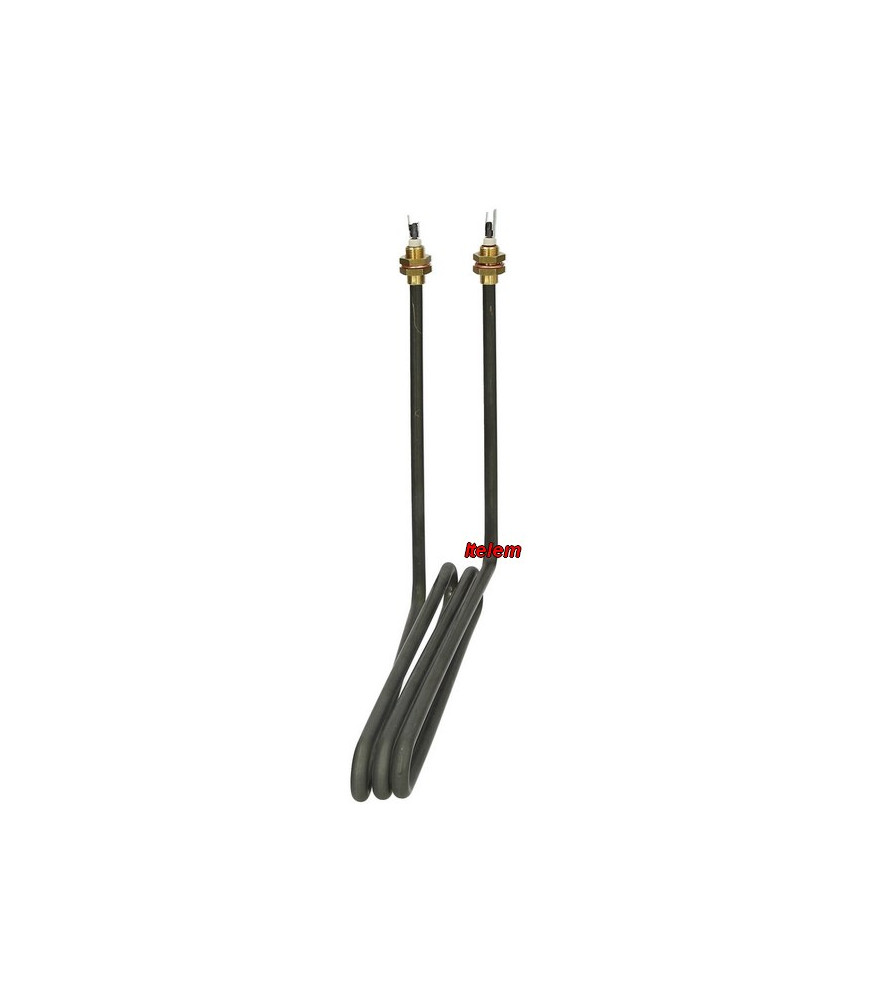

La référence 302214 est un élément de résistance chauffante — un des éléments constituants de la résistance totale de la friteuse, conçu pour les friteuses professionnelles électriques des marques Thirode, Bonnet et Hobart. Dans une friteuse professionnelle à résistances blindées, la puissance d...
Résistance d'élément chauffant pour friteuse professionnelle Bonnet Thirode — rôle et fonctionnement
La référence 302214 est un élément de résistance chauffante — un des éléments constituants de la résistance totale de la friteuse, conçu pour les friteuses professionnelles électriques des marques Thirode, Bonnet et Hobart. Dans une friteuse professionnelle à résistances blindées, la puissance de chauffe totale de la cuve est assurée par un assemblage de plusieurs éléments individuels montés en parallèle, chacun assurant une fraction de la puissance globale. Cette architecture permet une montée en température rapide et uniforme de l'huile, une répartition homogène de la chaleur dans la cuve, et une continuité de service partielle en cas de défaillance d'un seul élément. Sur les friteuses Bonnet Thirode, les résistances blindées sont à faible densité de puissance pour une longévité maximale de l'huile. Le remplacement à l'identique d'un élément défaillant restaure la puissance nominale de l'appareil et la régularité de la cuisson.
Pannes et symptômes résolus par le remplacement de la résistance 302214
Le remplacement de cet élément chauffant résout les dysfonctionnements suivants sur les friteuses professionnelles Thirode et Bonnet concernées : montée en température anormalement lente ou incomplète malgré un thermostat fonctionnel, température d'huile insuffisante pour atteindre la consigne de régulation, déséquilibre de chauffe constaté à la vérification de l'intensité par phase, défaut de continuité électrique détecté au contrôle de la résistance, disjonction répétée sur une phase imputable à un élément en court-circuit, ou traces de carbonisation visibles sur un ou plusieurs éléments lors de l'inspection de la cuve.
Caractéristiques de la résistance d'élément chauffant 302214
- Référence constructeur : 302214
- Type de pièce : résistance d'élément chauffant — un élément de la résistance totale
- Marques compatibles : Thirode, Bonnet, Hobart
- Puissance : 2 000 W
- Tension : 230 V

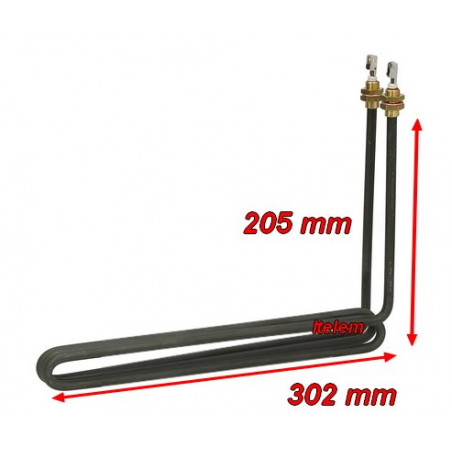

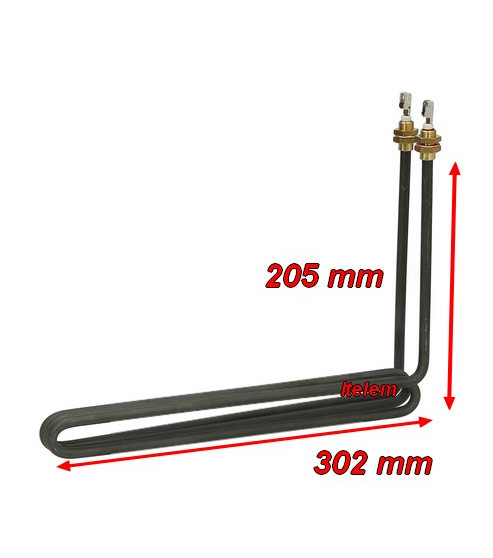

- Longueur : 302 mm
- Largeur : 32 mm
- Hauteur : 205 mm
- Raccords : M12 x 1
- Type d'appareil : friteuse professionnelle électrique — matériel CHR
- Usage : restauration, hôtellerie, collectivités
Liste d’appareils concernés (Non exhaustive)
-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.
Bonnet, modèles B-B9FR15DC - 128029.
Thirode, modèle FR10.
Signes d'usure ou de défaillance d'un élément chauffant de friteuse
Sur une friteuse professionnelle en exploitation intensive, les éléments chauffants sont soumis à des cycles thermiques répétés et à la dégradation chimique progressive de l'huile. Plusieurs signes permettent d'identifier un élément défaillant. Le premier est fonctionnel : la friteuse met anormalement longtemps à atteindre la consigne de température, ou n'y parvient pas malgré un thermostat de régulation testé et jugé correct. Le second est électrique : la mesure au multimètre de la résistance d'un élément individuel révèle un circuit ouvert — résistance infinie — ou un court-circuit vers la masse. Le troisième est visuel : lors de la dépose du bloc résistances après vidange de la cuve, un ou plusieurs éléments présentent des traces de surchauffe localisée, un gonflement, un dépôt carbonisé ou une déformation mécanique. Une odeur d'huile brûlée anormale, non imputable à la qualité de l'huile, peut également signaler un point de surchauffe localisé sur un élément défaillant.
Conseils avant et après le remplacement de l'élément chauffant
Avant toute intervention, mettre la friteuse hors tension au tableau électrique et s'assurer du refroidissement complet de l'huile — ne jamais intervenir sur une cuve chaude ou sous tension. Vidanger complètement la cuve avant la dépose du bloc résistances. Contrôler systématiquement l'état de tous les éléments lors de la dépose : si plusieurs éléments présentent des signes d'usure avancée, leur remplacement groupé est recommandé pour éviter une intervention répétée à court terme. Vérifier l'état des raccords M12x1 et des joints d'étanchéité associés — les remplacer si une trace de fuite d'huile est constatée autour des fixations. Après installation, tester le serrage des raccords, mettre en eau à froid avant première chauffe pour vérifier l'étanchéité, puis effectuer un cycle de chauffe à blanc suivi d'un contrôle de la montée en température. Sur une installation triphasée, vérifier l'équilibre des phases au pincement après remise en service.
FAQ — Résistance d'élément chauffant friteuse Bonnet Thirode 302214
Identification et compatibilité
La référence 302214 correspond-elle à une résistance complète ou à un seul élément ?
La référence 302214 correspond à un élément de la résistance totale — soit un des éléments chauffants individuels qui constituent l'ensemble de la puissance de chauffe de la friteuse. Pour remplacer la résistance complète, il faut commander le nombre d'éléments correspondant à la configuration de l'appareil. Se référer à l'éclaté technique de l'appareil ou consulter avant commande.
Comment identifier le bon nombre d'éléments à commander pour ma friteuse Thirode FR10 ou Bonnet B-B9FR15DC ?
Le nombre d'éléments dépend de la puissance totale installée dans la cuve et de la configuration de l'appareil. Sur une friteuse de 10 litres type FR10 avec une puissance totale de l'ordre de 6 à 8 kW, le nombre d'éléments de 2 000 W est calculable par déduction (par déduction technique probable — à confirmer sur documentation constructeur ou plaque signalétique de l'appareil). L'inspection visuelle du bloc résistances existant permet de compter directement le nombre d'éléments en place.
La référence 302214 est-elle compatible avec d'autres friteuses Thirode ou Bonnet que les modèles listés ?
La liste des modèles compatibles est non exhaustive. D'autres friteuses Thirode, Bonnet ou Hobart utilisant des éléments de même puissance (2 000 W), de mêmes dimensions (302 x 32 mm) et de même raccord (M12x1) peuvent être concernées. En cas de doute, relever la référence de la pièce d'origine directement sur l'élément à remplacer et vérifier la concordance avec la référence 302214 avant commande.
Diagnostic et remplacement
Comment tester un élément chauffant de friteuse au multimètre ?
Mettre la friteuse hors tension et laisser refroidir complètement. Déposer le bloc résistances après vidange de la cuve. Mesurer la résistance ohmique de chaque élément individuellement entre ses deux bornes : un élément sain présente une résistance de l'ordre de 26 ohms pour 2 000 W sous 230 V (valeur calculée par la loi d'Ohm R = U²/P — à confirmer par mesure directe). Une mesure infinie indique un circuit ouvert — élément grillé. Une mesure nulle ou très faible indique un court-circuit interne. Une mesure entre borne et masse non nulle indique une fuite à la terre — élément à remplacer impérativement.
Peut-on remplacer un seul élément défaillant sans changer les autres ?
Oui, techniquement. Si les autres éléments sont en bon état à la vérification au multimètre et ne présentent aucun signe visuel d'usure, le remplacement de l'élément défaillant seul est possible. En contexte CHR avec une friteuse à fort usage quotidien, il est cependant recommandé d'inspecter tous les éléments et de remplacer ceux qui approchent de la fin de vie afin d'éviter un arrêt prématuré de la production.
