Résistance 4250W four Unox

Descriptif produit

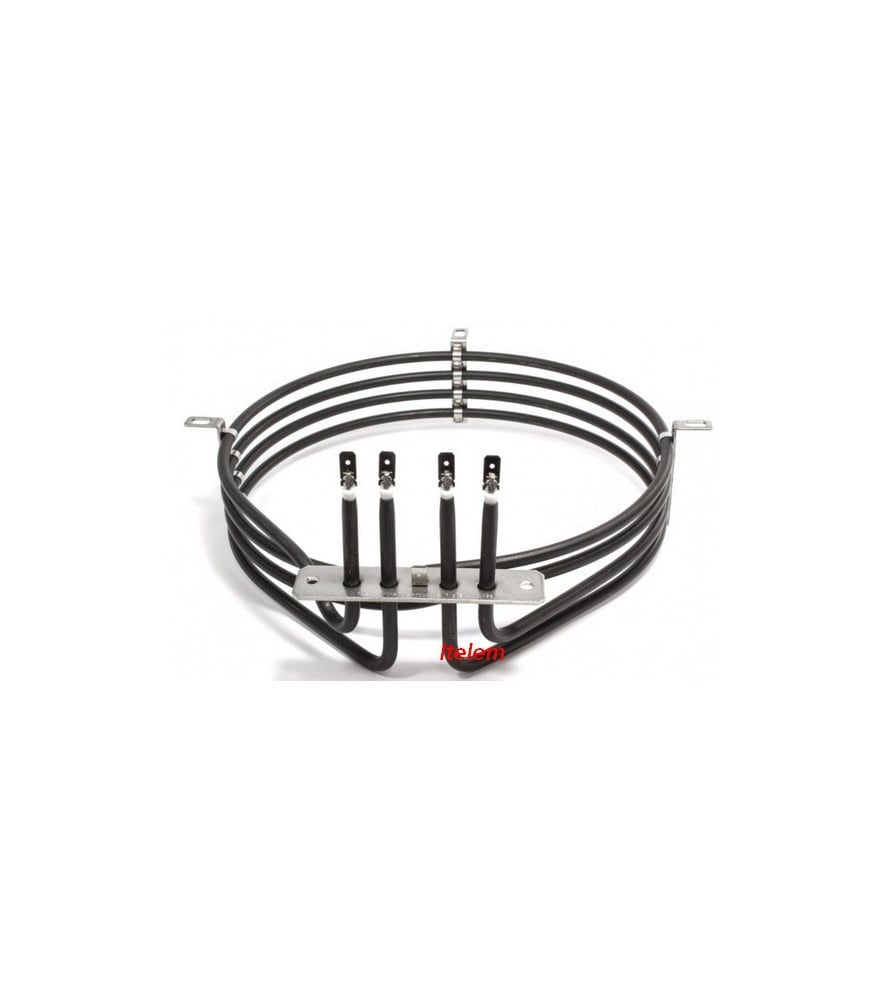

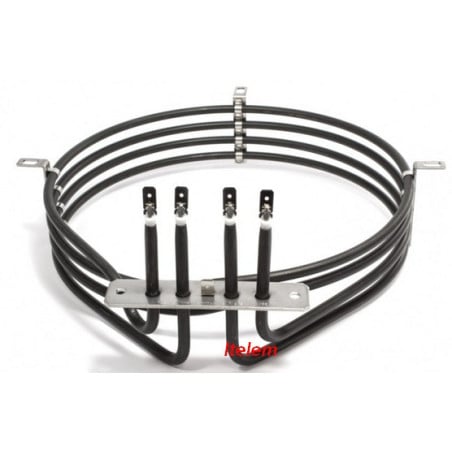

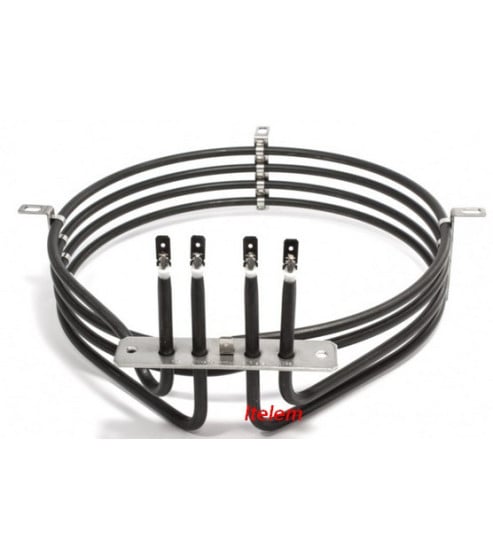

La résistance circulaire 4250W est le corps de chauffe qui assure la montée en température du compartiment de cuisson sur les fours à convection Unox de la gamme XB/XV. Montée en fond de cuve derrière la turbine de brassage d'air, elle chauffe l'air pulsé qui circule ensuite autour des plaques ou grilles. Deux circuits de chauffe internes permettent une montée en puissance progressive plutôt qu'un unique élément à pleine charge, ce qui limite les pointes de courant à l'allumage. Son remplacement redonne à l'appareil sa pleine puissance de cuisson et rétablit une montée en température homogène.

Problèmes et pannes résolus

Four qui ne chauffe plus du tout, four qui met un temps anormalement long à atteindre la température de consigne, cuisson irrégulière avec des zones mal cuites malgré un cycle terminé, disjonction récurrente du disjoncteur différentiel à la mise en route, code défaut résistance ou sécurité thermique affiché au bandeau. Ces symptômes recouvrent aussi bien une résistance coupée franche qu'un début de fuite à la masse sur l'un des deux circuits internes.

A lire sur notre forum: Four Unox XB603 qui fait disjoncter, les étapes du diagnostic livrées par le technicien.

Caractéristiques

• Puissance : 4250 W
• Tension : 230 V
• Nombre de circuits de chauffe : 2

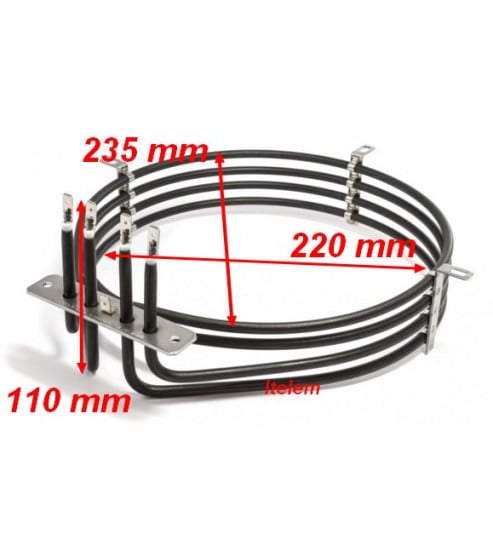

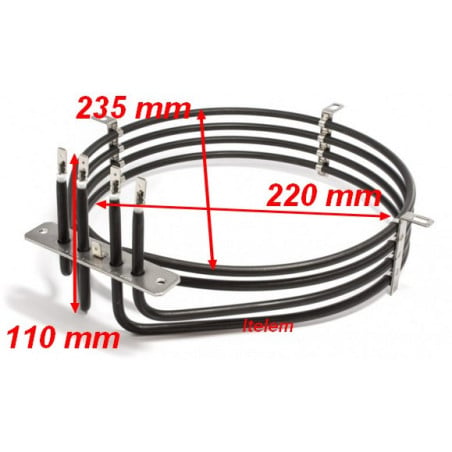

• Diamètre intérieur : 220 mm
• Diamètre extérieur : 235 mm
• Longueur : 265 mm
• Hauteur totale : 110 mm (H 50 mm hors bride)

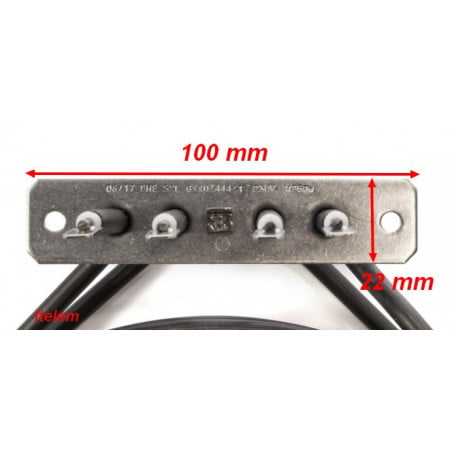

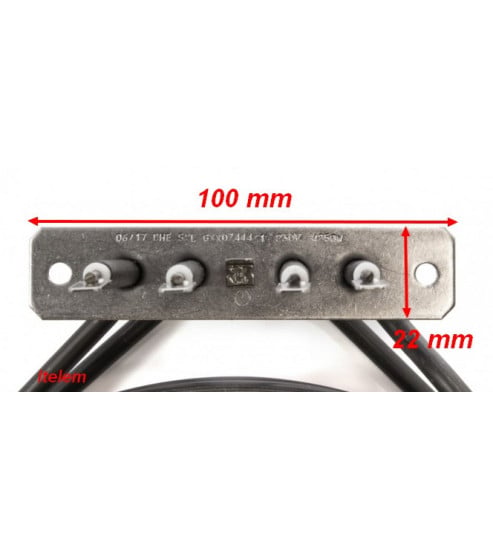

• Dimensions bride : 100 x 22 mm

Liste d'appareils concernés (Non exhaustive)

UNOX

Four à convection

XB403, XB403G, XB603, XB603G, XV301, XV301E, XV303G, XV401E

Signes d'usure ou de défaillance

Une résistance en fin de vie laisse rarement un four totalement muet du premier coup. On observe souvent d'abord un allongement du temps de préchauffe, signe qu'un des deux circuits internes a lâché pendant que l'autre tient encore la charge. Une odeur de brûlé au démarrage ou une trace de noircissement visible sur la gaine métallique accompagne généralement une fuite à la masse en cours d'installation. Le contrôle à l'ohmmètre reste le test le plus fiable : une résistance ouverte (valeur infinie) sur l'un des deux circuits confirme la panne, un test à la masse avec une valeur non infinie signale un début de fuite à traiter avant qu'elle ne déclenche le différentiel.

Conseils avant et après remplacement

Couper impérativement l'alimentation générale de l'appareil avant toute intervention, la résistance reste accessible en fond de cuve après dépose de la turbine de brassage. Remplacer systématiquement le joint et la garniture silicone au montage, même si l'ancien joint semble encore en état, pour éviter toute infiltration d'humidité vers les connexions électriques. Après remplacement, faire un premier cycle à vide pour vérifier l'absence de faux contact et confirmer une montée en température homogène sur l'ensemble du volume de cuisson.

FAQ

Compatibilité et références

Cette résistance KRS012 est-elle la même que la RS076 ?

Oui, il s'agit de la même résistance 4250W avec les mêmes dimensions et le même schéma de raccordement. KRS012 et RS076 sont deux références constructeur différentes pour un produit techniquement identique, la première correspondant généralement à une garniture avec joint fourni.

Panne et diagnostic

Comment savoir si la résistance du four est grillée plutôt qu'un autre composant ?

Un test à l'ohmmètre sur les deux circuits de chauffe donne la réponse la plus fiable, résistance débranchée. Une valeur infinie sur l'un des deux circuits confirme la coupure. Si les deux circuits mesurent une valeur cohérente mais que le four ne chauffe toujours pas, le problème se situe plutôt du côté du relais de puissance ou du thermostat de régulation.
