Résistance circulaire four Bonnet Thirode

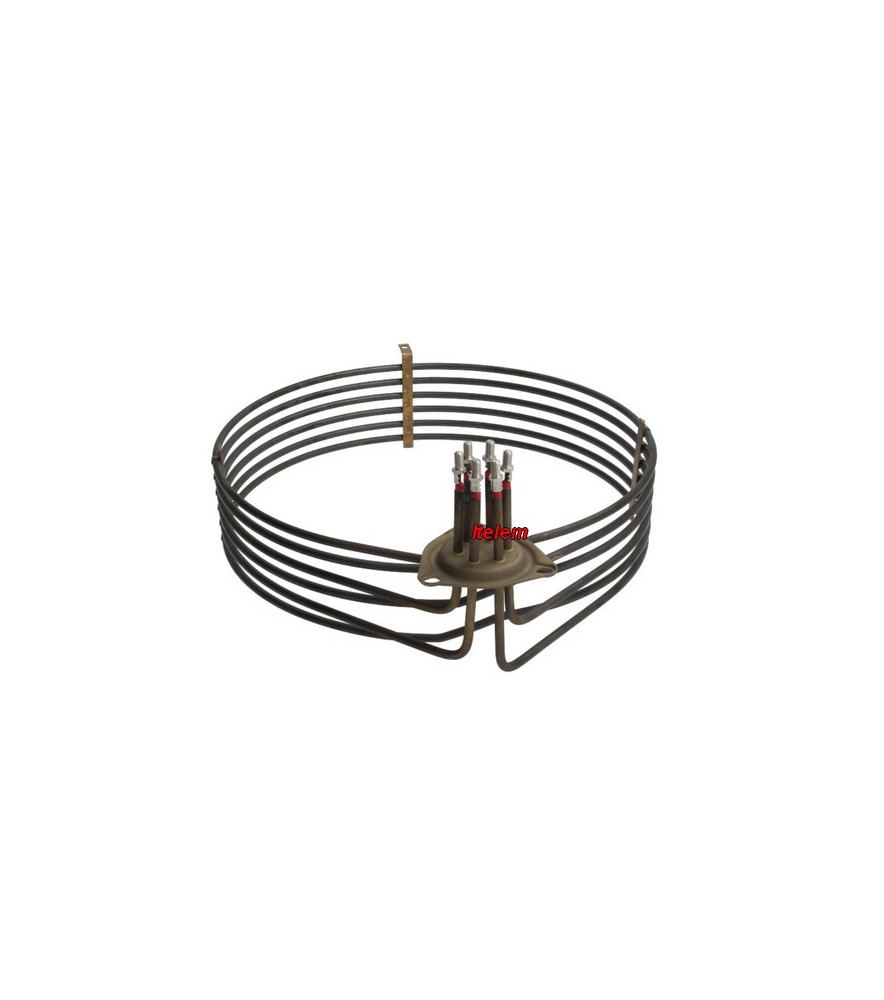

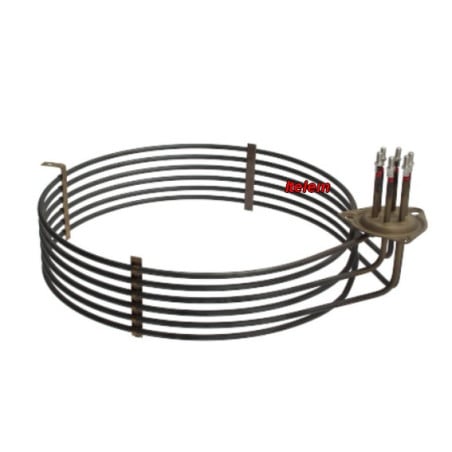

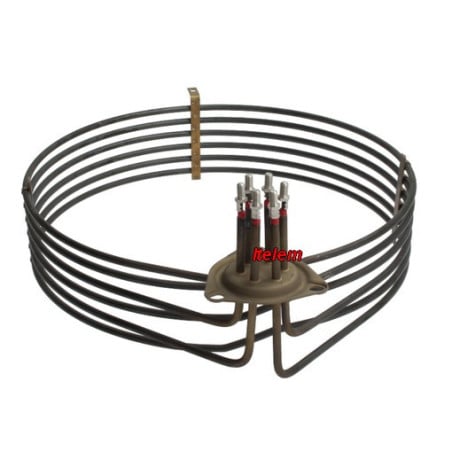

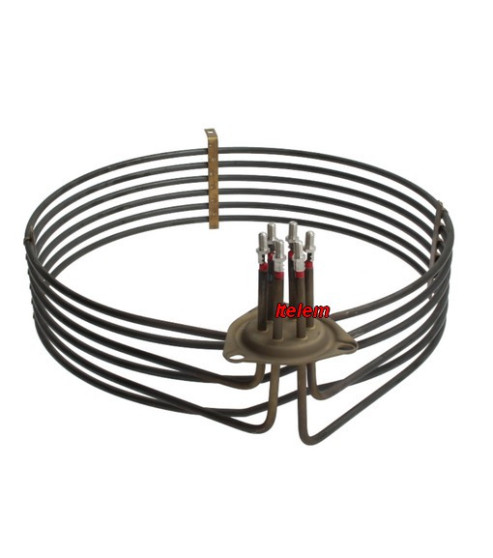

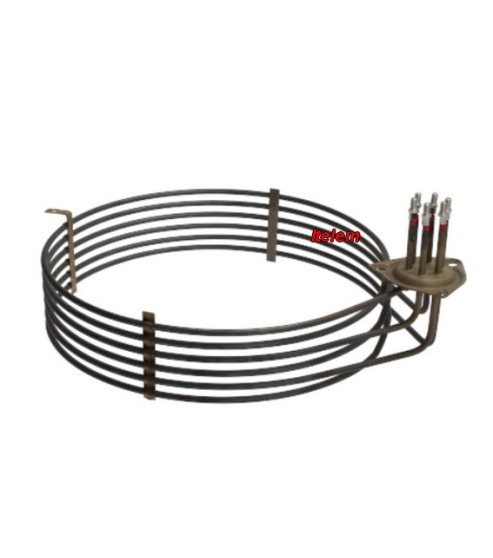

Résistance circulaire pour four professionnel Bonnet Thirode — élément chauffant chaleur tournante 9 000 W

La référence 302229 est la résistance circulaire d'origine pour fours professionnels Bonnet et Thirode. Positionnée en couronne autour du motoventilateur de convection, elle constitue l'organe chauffant principal du mode chaleur tournante. En chauffant l'air brassé par le ventilateur, elle assure une température homogène dans l'ensemble de la cavité et une cuisson régulière sur tous les niveaux simultanément. Son remplacement restaure les performances de cuisson du four et garantit la conformité thermique aux exigences d'exploitation en restauration professionnelle.

Problèmes et pannes résolus

• Four Bonnet ou Thirode qui ne monte plus en température en mode chaleur tournante
• Cuisson inégale entre les niveaux ou selon la position dans la cavité
• Montée en température anormalement lente sur les programmes ventilés
• Code panne ou alarme de chauffe sur les fours équipés d'une régulation électronique
• Four qui chauffe normalement en sole ou voûte mais pas en chaleur tournante
• Fait disjoncter le différentiel à la mise en chauffe ou sous tension

Caractéristiques

• Référence constructeur : 302229
• Marque : Bonnet Thirode
• Type de pièce : Résistance circulaire — élément chauffant chaleur tournante
• Puissance : 9 000 W
• Tension : 230/400 V
• Diamètre intérieur : 337 mm
• Diamètre extérieur : 350 mm
• Hauteur active : 85 mm
• Hauteur totale : 165 mm
• Diamètre bride de fixation : 72 mm
• Usage : Four professionnel CHR — cuisson en restauration collective, boulangerie, restauration commerciale
• Compatibilité : Fours Bonnet et Thirode — gammes Emeraude, Emeraude II, Emeraude 3, Emeraude 3+, FM10, FM11, Polycuiseur (liste non exhaustive — vérifier sur plaque signalétique)

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur l’appareil.

BONNET Four à convection B-FM10-61011PC

BONNET-THIRODE

Four Combi : Emeraude (114870, 114871, 114822), Emeraude II (114820, 114832, 114834, 114864, 114866, 114872, 114874, 127000, 127001, 127003, 127004, 127033, 127057, 127059, 127060, 127061, 127062, 127064, 127065), Emeraude 3 (127068), Emeraude 3+ (127069, 127070, 127074, 127075, 127076, 127077, 127078, 127079, 127080, 127083, 127084, 127092, 127093, 127094, 127098, 127099, 127100, 127101, 127102, 127103, 127104, 127107, 127108, 127111, 127112, 127113, 127114, 127134, 127138, 127140, 127144, 127146, 127147, 127149, 127151, 127153, 127154, 127156A, 127158, 127159, 127160), FM10 (128750, 128752, 128753, 128754, 128756, 128758, 128759, 128761, 128765, 128767, 128769, 128771), FM11 (128791, 128795, 128797, 128798, 128800), Polycuiseur 1056 électrique prestige (Memo) injection Eme (114866)

Signes d'usure ou de défaillance de la résistance circulaire

La résistance circulaire est à suspecter en premier lieu lorsque le four ne monte plus en température en mode chaleur tournante alors que le ventilateur tourne normalement. Une résistance en défaut partiel peut produire une chauffe insuffisante sans interruption totale du fonctionnement — la température de consigne n'est jamais atteinte ou le temps de chauffe est anormalement allongé. Une résistance en défaut d'isolement fait systématiquement sauter le disjoncteur différentiel.

Un contrôle ohmmétrique entre les bornes de la résistance permet de confirmer la défaillance : un circuit ouvert ou une valeur de résistance incohérente avec la puissance nominale (environ 5,7 Ω pour 9 000 W sous 230 V) confirme le remplacement. Une résistance présentant des traces de brûlure, des fissures sur la gaine ou des points de corrosion localisés doit être remplacée sans attendre même en l'absence de panne déclarée.

Conseils avant et après remplacement

Avant l'intervention, s'assurer que le four est hors tension et refroidi. La résistance circulaire est généralement accessible après dépose du panneau arrière de la cavité et du ventilateur de convection — noter la position et l'orientation de chaque pièce avant démontage. Vérifier l'état du motoventilateur et de ses paliers lors du démontage : une résistance neuve montée sur un ventilateur défaillant ne restaurera pas les performances attendues. Après remontage, effectuer un cycle de chauffe à vide en vérifiant la montée en température sur tous les niveaux avant remise en service. En exploitation intensive, un contrôle périodique des connexions électriques de la résistance permet de détecter une oxydation naissante des cosses, principale cause de défaillance précoce sur les appareils CHR.

FAQ — Résistance circulaire four Bonnet Thirode 302229

Identification et compatibilité

Cette résistance circulaire est-elle compatible avec tous les fours Bonnet Thirode ?

La référence 302229 est compatible avec les fours professionnels Bonnet et Thirode équipés d'un mode chaleur tournante, notamment les gammes Emeraude, Emeraude II, Emeraude 3, Emeraude 3+, FM10 et FM11. La compatibilité exacte doit être confirmée à partir de la référence modèle et du numéro de série inscrits sur la plaque signalétique du four, généralement apposée sur le tour de porte ou le panneau latéral de l'appareil.

Comment distinguer une résistance circulaire d'une résistance de sole ou de voûte sur un four professionnel ?

La résistance circulaire est l'élément chauffant en forme d'anneau positionné en couronne autour du ventilateur de convection, à l'arrière de la cavité. Elle n'intervient que dans les programmes utilisant la chaleur tournante. La résistance de sole est positionnée sous le fond de cavité et chauffe par rayonnement vers le bas. La résistance de voûte est positionnée en haut de cavité. Un four professionnel peut être équipé des trois simultanément, chacune étant commandée indépendamment selon le programme sélectionné.

Peut-on utiliser une résistance circulaire d'une autre puissance en remplacement de la 302229 ?

Non. La puissance nominale de la résistance est calculée pour la section de la gaine, la tension d'alimentation et le calibrage de la régulation thermique de l'appareil. Un remplacement avec une puissance différente modifie les temps de chauffe, perturbe la régulation et peut endommager les protections thermiques ou la carte électronique. Le remplacement à l'identique en puissance et tension est impératif.

Panne et diagnostic

Comment tester la résistance circulaire d'un four Bonnet Thirode avant de la commander ?

Four hors tension et refroidi, débrancher les connexions de la résistance et mesurer sa résistance ohmique entre les deux bornes. Pour une résistance de 9 000 W sous 230 V, la valeur théorique est d'environ 5,7 Ω. Une valeur très différente ou un circuit ouvert confirme une résistance défectueuse. Un circuit ouvert à froid est le signe le plus courant d'une résistance hors service.

Le ventilateur tourne mais le four ne chauffe pas en chaleur tournante : est-ce forcément la résistance ?

Pas nécessairement. Trois composants peuvent être en cause : la résistance circulaire elle-même, le relais ou contacteur qui l'alimente, ou la sonde de température qui régule le cycle de chauffe. Si la sonde envoie une valeur erronée, la régulation peut considérer la consigne atteinte et ne pas alimenter la résistance. Contrôlez la résistance en priorité — c'est la cause la plus fréquente — puis le contacteur et enfin la sonde avant de conclure à un défaut de carte.
