Bande résistance soudure sous-videuse Henkelman

Descriptif produit

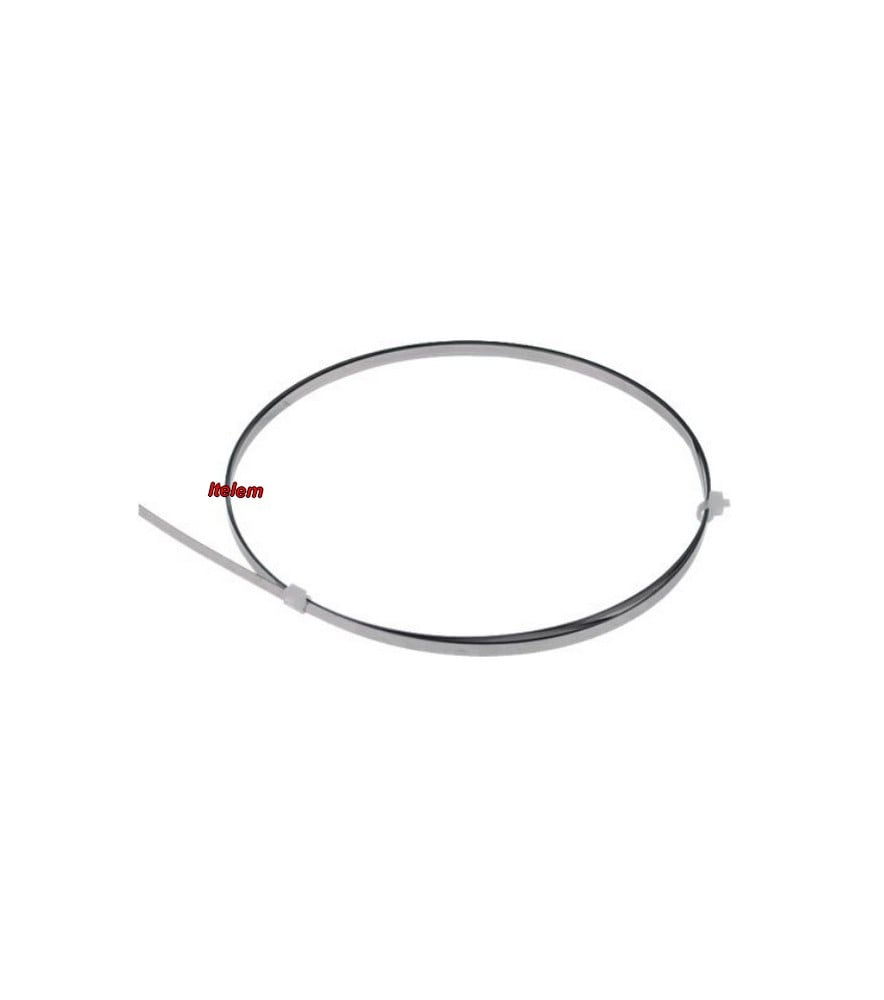

La référence 0305019 est la bande résistance de soudure des machines sous vide à cloche Henkelman. C'est un ruban chauffant plat, très fin, qui se loge dans la barre de soudure et qui chauffe par effet Joule au passage du courant pour fondre et souder le plastique du sachet. Contrairement à un fil rond, cette pièce se présente sous forme de bande, ce qui lui donne une surface de contact régulière sur toute la longueur de la barre.

La bande se pose sous une protection en téflon qui évite tout contact direct entre la résistance et le sachet, et qui empêche le plastique fondu d'adhérer à la barre de soudure.

Le remplacement de cette bande redonne une ligne de soudure homogène sur toute la largeur du sachet, sans zone froide ni surchauffe localisée.

Problèmes et pannes résolus

Une bande résistance usée ou rompue se traduit d'abord par une soudure incomplète : le sachet se ressoude mal à un endroit précis de la ligne, ce qui suffit à faire perdre le vide en quelques heures alors que la mise sous vide elle-même s'est déroulée normalement.

Une bande cassée franchement donne une coupure nette sur la ligne de soudure, presque toujours reproductible au même endroit d'un cycle à l'autre, à l'emplacement exact de la rupture.

Une bande fragilisée par la fatigue thermique peut aussi chauffer de façon irrégulière sans être coupée, avec une soudure plus fine par endroits, plus épaisse ailleurs, et un risque de collage si la protection téflon est elle-même détériorée.

A lire depuis notre forum: Machine sous vide Henkelman ne soude plus les sachets. Le technicien livre les étapes de son diagnostic.

Pièces connexes

Fil résistif de bande à soudure de sous-videuse Henkelman

Bande isolante de machine sous vide Henkelman.

Caractéristiques

• Marque : Henkelman
• Type : bande résistance de soudure
• Longueur : 3000 mm
• Largeur : 5 mm
• Épaisseur : 0,2 mm

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le corps de l'appareil.

HENKELMAN Sous-videuse ATMOZ-2-75 (201908-), ATMOZ-2-90 (201908-), FALCON-2-60 (201906-), FALCON-2-70 (201906-), FALCON-52 (201907-), FALCON-80 (201907-), Lynx32 (201110-), Lynx42 (201110-), POLAR-110 (201907-), POLAR-110-AUTOMATIC (201907-), POLAR-2-40 (201912-), POLAR-2-50 (201912-), POLAR-2-75 (201910-), POLAR-2-85 (201910-), POLAR-2-85-AUTOMATIC (201912-), POLAR-2-95 (201907-202009), POLAR-2-95 (202009-), POLAR-2-95-AUTOMATIC (201907-202009), POLAR-2-95-AUTOMATIC (202009-), POLAR-52 (201906-), POLAR-80 (201906-202007), POLAR-80 (202007-202010), POLAR-80 (202010-), TITAAN-110 (202001-), TITAAN-2-90 (201907-202009), TITAAN-2-90 (202009-)

Signes d'usure ou de défaillance

Un contrôle visuel de la barre de soudure permet de repérer l'état de la bande sous sa protection téflon. Une bande saine reste plate et régulière sur toute sa longueur, sans point de striction ni décoloration marquée à un endroit précis. Un rétrécissement localisé ou une couleur plus sombre à un point donné annonce une rupture prochaine à cet emplacement.

La protection téflon mérite un contrôle au même moment : une bande téflon trouée ou collée à la résistance signale souvent une surchauffe locale qui a déjà fragilisé la bande résistance sous-jacente.

Un choc sur la bande peut également générer un défaut de soudure.

Conseils avant et après remplacement

Couper l'alimentation électrique de la machine avant tout démontage de la barre de soudure. Retirer la protection téflon usagée en même temps que la bande résistance ; cela ne signifie pas que le téflon soit en cause dans la panne, mais son remplacement au même moment évite un second démontage à court terme.

Positionner la nouvelle bande bien à plat sur toute la longueur de la barre avant fixation. Une bande mal alignée ou pincée crée un point de surchauffe qui reproduit rapidement le même défaut de soudure. Reposer une protection téflon neuve, coupée à la bonne longueur, sans pli.

Après remontage, tester la machine sur un sachet vide avant reprise de production, en vérifiant que la ligne de soudure reste continue et régulière sur toute sa largeur.

FAQ

Identification et compatibilité

Comment vérifier qu'une bande résistance correspond bien à la référence 0305019 ? Les dimensions constituent le repère fiable : 3000 mm de longueur, 5 mm de largeur et 0,2 mm d'épaisseur. Ces cotes doivent être comparées à la bande en place, en particulier la longueur, qui doit correspondre à la barre de soudure équipée. Ici la bvande est découpable au besoin.

Cette référence convient-elle à toutes les machines Henkelman ? Elle couvre les gammes Atmoz, Falcon Polar entre autres, mais la longueur de bande nécessaire dépend du modèle exact et de la longueur de la barre de soudure installée.

Entretien et durée de vie

Faut-il remplacer la protection téflon en même temps que la bande résistance ? Cela reste recommandé. Le téflon protège la bande du contact direct avec le plastique fondu ; un téflon usé accélère l'usure de la résistance, et un téflon neuf posé sur une bande fragilisée ne corrige pas le défaut de soudure.

Pourquoi le sachet se ressoude mal alors que le vide se fait normalement ? Le vide et la soudure sont deux fonctions indépendantes sur ces machines. Un vide correct associé à une soudure défaillante oriente directement vers la bande résistance ou sa protection téflon, pas vers la pompe à vide.
