Résistance de cuve lave-vaisselle Elettrobar Colged

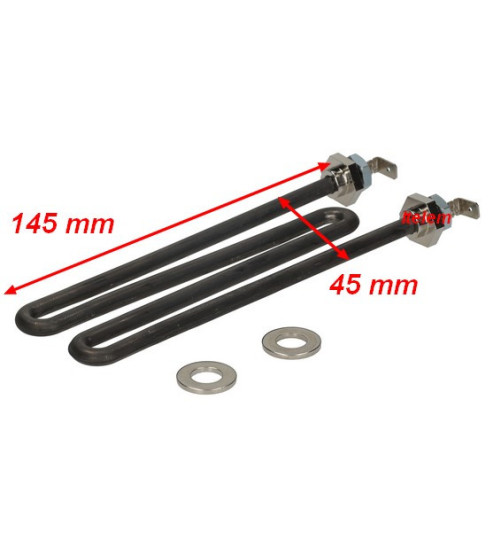

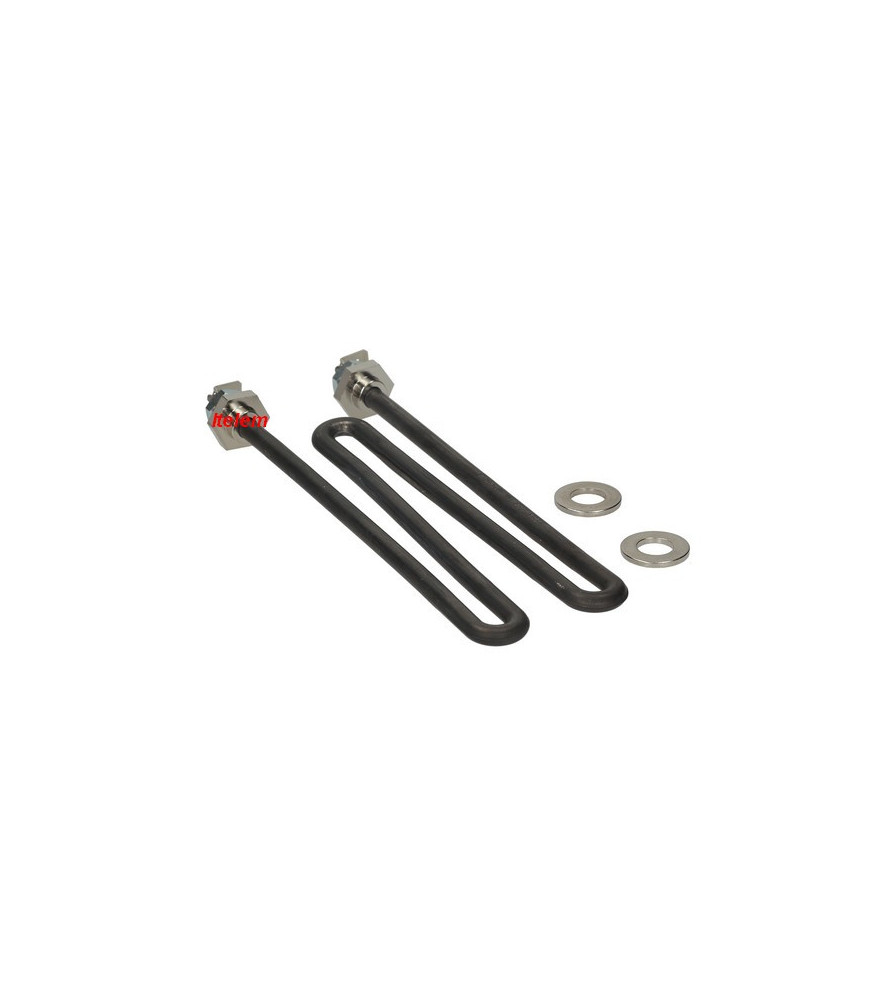

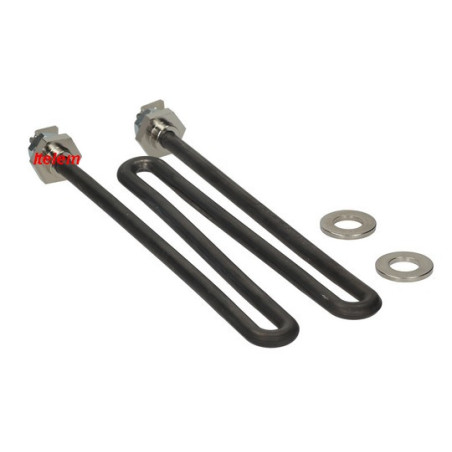

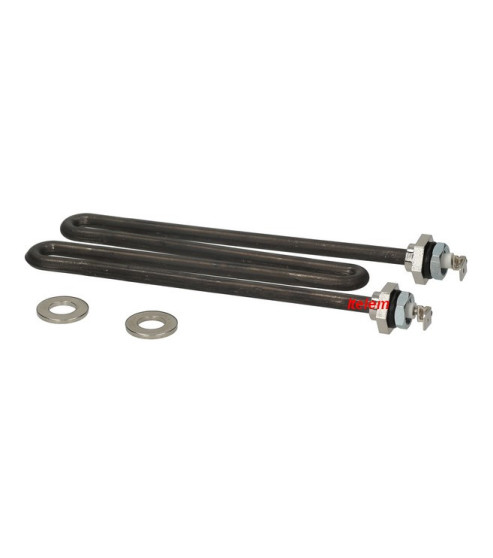

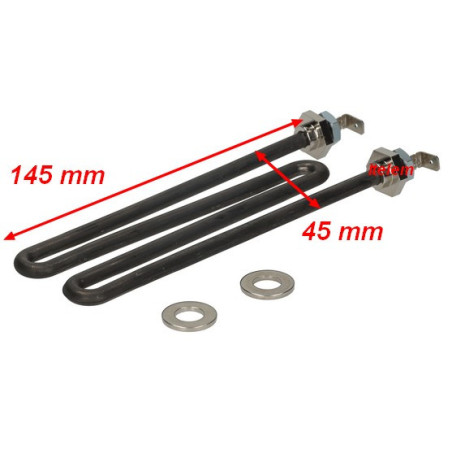

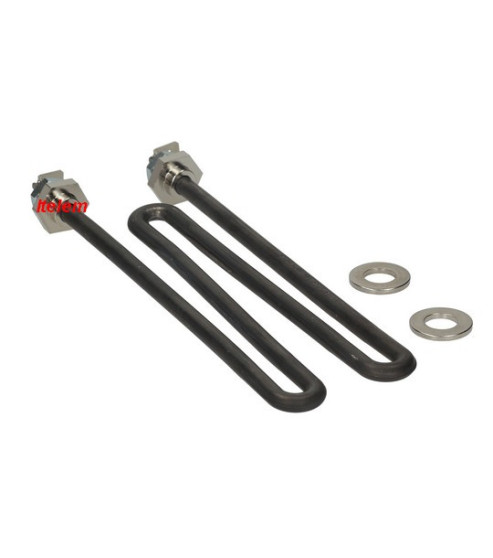

Thermoplongeur résistance cuve lave-vaisselle professionnel Elettrobar Colged — Réf. 230077 / 1500779

Descriptif produit

Le thermoplongeur de cuve est l'élément chauffant immergé dans le bain de lavage du lave-vaisselle professionnel. C'est lui qui chauffe et maintient en température la solution lessivielle — eau et produit de lavage — tout au long du cycle. Sans lui, pas de montée en température, pas de lavage efficace. La machine tourne, mais la vaisselle ressort froide et grasse.

Ce thermoplongeur est référencé sous le numéro constructeur 230077, avec la référence croisée 1500779, pour les lave-vaisselle professionnels des marques Elettrobar et Colged. Il est conçu pour une alimentation en 230 V monophasé et développe une puissance de 1500 W, ce qui le positionne sur les modèles à capacité intermédiaire — typiquement les lave-verres et lave-vaisselle à capot de restauration collective.

Le remplacement restaure la capacité de chauffe à la valeur d'origine et élimine les symptômes liés à une résistance claquée ou dégradée par le calcaire.

Problèmes et pannes résolus

Un thermoplongeur de cuve défaillant se manifeste de plusieurs façons, pas toutes évidentes au premier coup d'œil. Le cas le plus courant : la machine remplit et tourne normalement, mais l'eau reste froide. Le programme se déroule, les bras d'aspersion projettent la solution, mais la température ne monte pas. La vaisselle sort tiède, avec des traces de graisse persistantes et parfois des résidus alimentaires non décollés.

Le thermoplongeur est aussi en cause quand la montée en température est anormalement lente. La machine finit par atteindre la consigne, mais ça prend deux à trois fois plus de temps que d'habitude — signe d'une résistance en fin de vie dont la valeur ohmique a dérivé.

La disjonction au tableau électrique du différentiel, indique une résistance à la masse.

Enfin, en contexte CHR, un dépôt calcaire épais sur l'élément chauffant produit exactement les mêmes symptômes qu'une panne électrique : le calcaire isole thermiquement la gaine et empêche le transfert de chaleur vers l'eau. Avant toute commande, s'assurer que l'élément est réellement hors service et non simplement encrassé.

Caractéristiques

• Référence constructeur : 230077
• Référence croisée : 1500779
• Marques concernées : Elettrobar, Colged
• Puissance : 1500 W
• Tension d'alimentation : 230 V monophasé
• Fonction : chauffage du bain lessiviel (résistance de cuve

Liste d’appareils concernés (Non exhaustive)

Elettrobar

Modèles 400F - 400FD - 400R - 400RD - 350F - 350FD - 350R - 350RD.

Signes d'usure ou de défaillance

Le premier test à faire : mesure de continuité au multimètre entre les bornes de la résistance, machine hors tension et déconnectée. Un circuit ouvert (résistance infinie) confirme le claquage. Une valeur ohmique très éloignée de la valeur nominale théorique — calculée depuis la puissance et la tension (P = U²/R, soit environ 35 Ω pour 1500 W / 230 V) — indique une pièce dégradée même si elle n'est pas encore totalement hors service.

Un test à l'ohmètre entre chaque borne et sa carcasse doit donner une valeur infinie.

Visuellement, une gaine de thermoplongeur présentant des fissures, des traces de brûlure ou un dépôt calcaire épais et adhérent est suspecte. Le calcaire ne claque pas la résistance immédiatement, mais il l'étouffe et accélère sa dégradation thermique par emballement localisé.

Dans les établissements en eau dure, un thermoplongeur peut lâcher au bout de 18 à 24 mois d'utilisation intensive. C'est court, mais c'est la réalité terrain. L'absence d'adoucisseur ou un adoucisseur mal réglé fait partie du diagnostic.

Conseils avant et après remplacement

Couper l'alimentation électrique et la vanne d'eau avant toute intervention. Vidanger la cuve complètement. Le thermoplongeur est bridé et nécessite le démontage d'un joint torique ou d'un joint plat — vérifier l'état de ce joint avant de refermer : un joint dur ou fissuré, ça fuit. Le remplacer en même temps que la résistance si le moindre doute subsiste.

À la remise en service, laisser la machine effectuer un cycle à vide avant de traiter de la vaisselle. Ça permet de purger l'air et de vérifier l'étanchéité de la bride. Contrôler la montée en température au premier cycle chargé.

Profiter du démontage pour détartrer la cuve si ce n'est pas fait régulièrement. Un produit détartrant adapté au matériel CHR, pas un produit ménager. Et si l'eau est dure, vérifier le réglage de l'adoucisseur intégré ou prévoir un traitement en amont : c'est la meilleure façon d'allonger la durée de vie du prochain thermoplongeur.

FAQ

Compatibilité et identification de la pièce

Comment savoir si la référence 230077 correspond à mon lave-vaisselle Elettrobar ou Colged ?

La plaque signalétique de l'appareil — apposée sur le tour de porte, un flanc ou l'arrière — porte le modèle exact. Relevez-le et croisez-le avec la liste de compatibilité fournie ou contactez votre distributeur de pièces CHR. Électrobar et Colged partagent un grand nombre de références mécaniques, mais la puissance du thermoplongeur peut varier selon le gabarit de la machine.

La référence 1500779 est-elle la même pièce que la référence 230077 ?

Oui. Il s'agit de deux numéros de référence croisés désignant le même composant — l'un est la référence constructeur d'origine Elettrobar/Colged (230077), l'autre (1500779) est une référence catalogue ou distributeur. Les deux désignent le même thermoplongeur de cuve 1500 W / 230 V.

Diagnostic et remplacement

Comment tester un thermoplongeur de lave-vaisselle professionnel avant de le commander ?

Machine hors tension et débranchée, déconnectez les bornes du thermoplongeur et mesurez la résistance au multimètre en mode ohmmètre. Pour un élément 1500 W / 230 V, la valeur théorique est d'environ 35 Ω. Une valeur infinie signifie claquage franc. Une valeur très éloignée de la théorie indique une pièce dégradée. L'infini également entre chaque borne et la carcasse de la machine. Une valeur correcte oriente le diagnostic vers un autre composant — thermostat, pressostat, carte de commande.

Faut-il couper l'eau et l'électricité pour remplacer un thermoplongeur de lave-vaisselle CHR ?

Oui, absolument. Coupez le disjoncteur dédié à la machine et fermez la vanne d'alimentation en eau. Vidangez la cuve avant d'intervenir. Le thermoplongeur est en contact direct avec l'eau et sous tension en fonctionnement normal : toute intervention sur un appareil alimenté expose à un risque électrique grave.

Entretien et durée de vie

Pourquoi mon thermoplongeur Elettrobar tombe-t-il en panne régulièrement ?

La cause principale est le calcaire. En eau dure, un dépôt calcaire s'accumule sur la gaine chauffante, l'isole thermiquement et provoque des montées en température localisées qui dégradent l'élément par cycles répétés. La solution : régler correctement l'adoucisseur intégré à la machine ou installer un traitement d'eau en amont, et détartrer la cuve régulièrement selon la fréquence préconisée par le fabricant.
