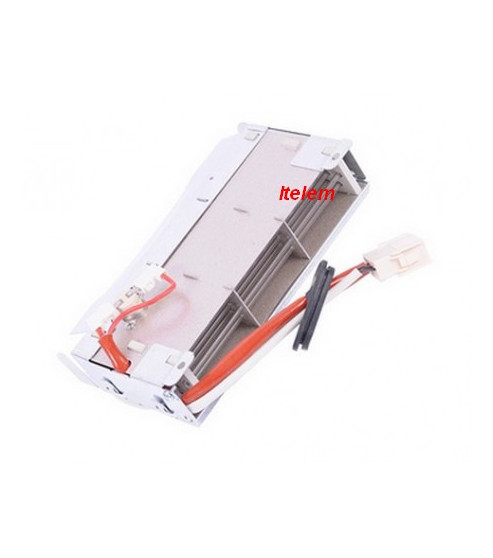

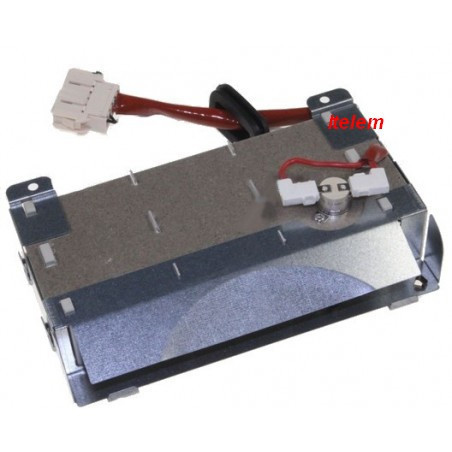

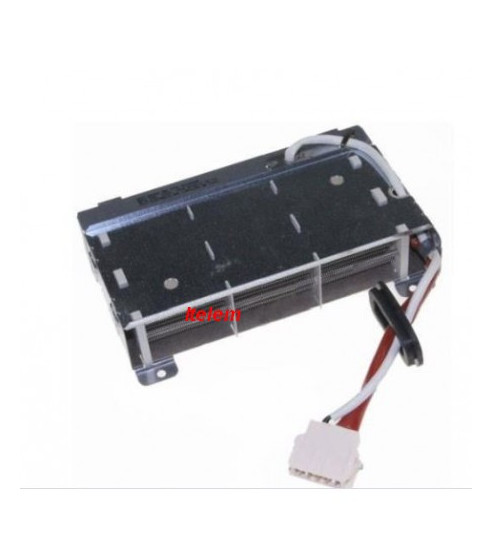

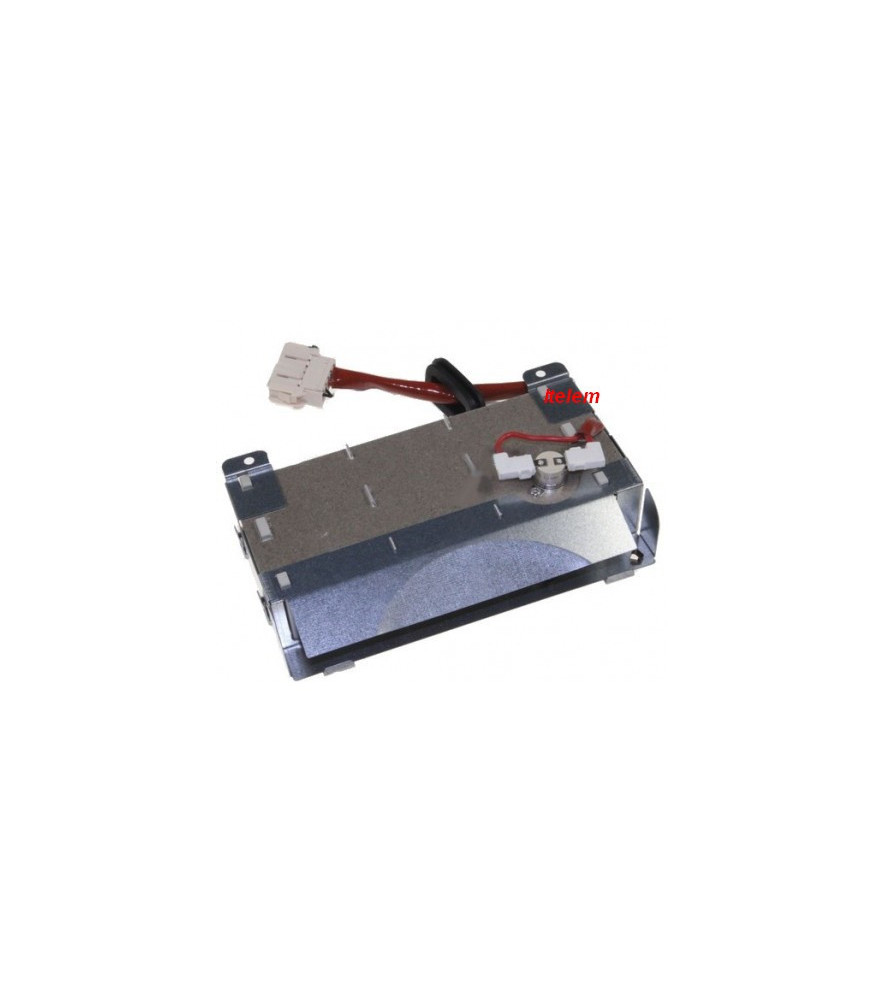

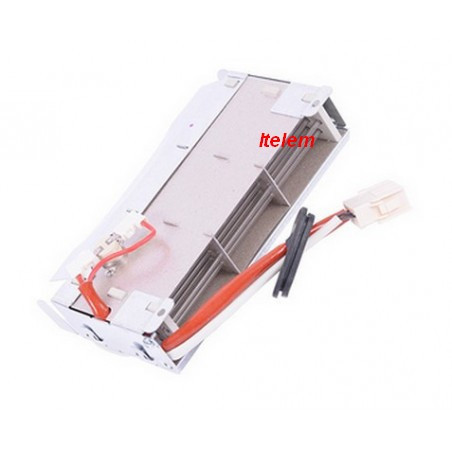

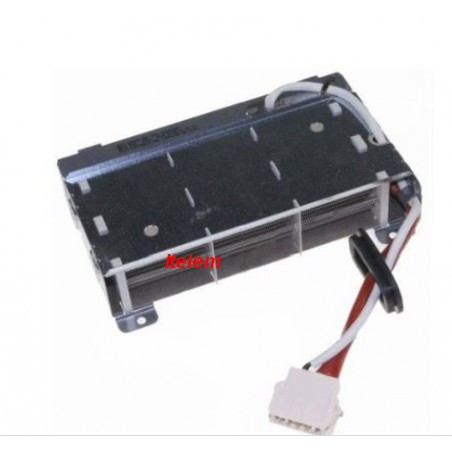

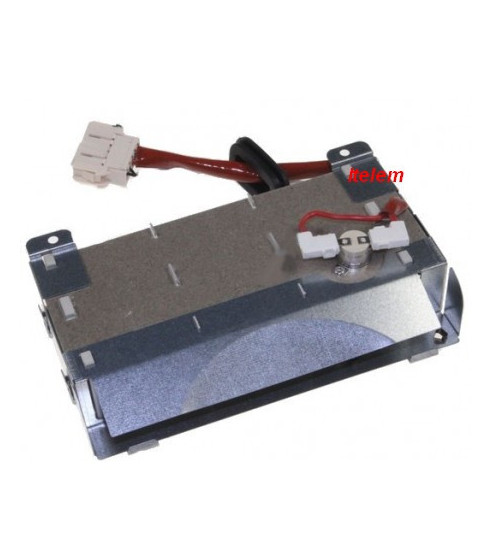

La résistance référence d'origine constructeur 1366110011 est montée dans les appareils du groupe Electrolux et ses marques associées. Elle est dotée de 2 éléments chauffants d'une puissance respective de 1900 et 700 W (Total: 2600 W). Fonctionne sous une tension de 230 V. Nous proposons, en consultation un tutoriel complet de dépannage pour les résistances de sèche-linge rédigé par notre technicien.
Fonctionnalités
- Génère la chaleur nécessaire pour sécher le linge en chauffant l'air qui la traverse
- Fonctionne selon le principe de l'effet Joule (production de chaleur par passage de courant électrique)
- Située dans un boîtier canalisant l'air à réchauffer
- Généralement dotés d'une ou plusieurs sécurités thermiques pour éviter la surchauffe
Symptômes de panne
- Le sèche-linge tourne mais ne chauffe plus ou chauffe insuffisamment
- Le linge ressort encore humide à la fin du cycle
- Temps de séchage anormalement long
- Déclenchement du disjoncteur différentiel ou mise en sécurité de l'appareil
- Odeur de brûlé pendant le fonctionnement
- Le ventilateur ou le tambour tourne mais l'air n'est pas chauffé
- Affichage d'un code panne: défaut de chauffage
Conseil technique: Les résistances de sèche-linge où leur sécurités thermiques associées sont souvent causes de pannes dans le circuit d'air chaud. Avant remplacement de l'article, il est recommandé de procéder à un nettoyage complet des peluches et bourres de linges présentes dans ledit circuit et de s'assurer que la ventilation dans celui-ci soit bien assurée. Egalement disponible la liste des codes panne pour sèche-linge Electrolux, résumée par notre technicien.
Liste d’appareils concernés (Non exhaustive)
-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.
-Code usine (Commençant par 91), suivi de la référence commerciale du sèche-linge.
91609717700 EDC2084PSW 91609734300 EDC2085POW 91609734301 EDC2085POW 91609723900 EDC2086GDW 91609723901 EDC2086GDW 91609723902 EDC2086GDW 91609724000 EDC2086GDW 91609724001 EDC2086GDW 91609737200 EDC2086GDW 91609724100 EDC2086GLW 91609724101 EDC2086GLW 91609735700 EDC2086GLW 91609762700 EDC2086PDE 91609691500 EDC2086PDW 91609691800 EDC2086PDW 91609691801 EDC2086PDW 91609691802 EDC2086PDW 91609691900 EDC2086PDW 91609692000 EDC2086PDW 91609692001 EDC2086PDW 91609701600 EDC2086PDW 91609701601 EDC2086PDW 91609733900 EDC2087GEW 91609733901 EDC2087GEW 91609734200 EDC2088GDW 91609734201 EDC2088GDW 91609762800 EDC2089POE 91609698200 EDC2089POW 91609698201 EDC2089POW 91609698202 EDC2089POW 91609689900 EDC2096GDW 91609689901 EDC2096GDW 91609691200 EDC2096GDW 91609691400 EDC2096GDW 91609700500 EDC2096GDW 91609735900 EDC2096GDW 91609698100 EDC2096GEW 91609712100 EDC2096GEW 91609712101 EDC2096GEW 91609703200 EDC2096GYW 91609703201 EDC2096GYW 91609703300 EDC2096GZW 91609703301 EDC2096GZW 91609805200 EDC2188GDB 91609825100 EDC2289GDD 91609733000 EDP2074GDW 91609733001 EDP2074GDW 91609733100 EDP2074GDW 91609733101 EDP2074GDW 91609735800 EDP2074GDW 91609692300 EDP2074PDW 91609692301 EDP2074PDW 91609692302 EDP2074PDW 91609692400 EDP2074PDW 91609692401 EDP2074PDW 91609700400 EDP2074PDW 91609700700 EDP2074PEW 91609701100 EDP2074PEW 91609701101 EDP2074PEW 91609701102 EDP2074PEW 91609701200 EDP2074PEW 91609701201 EDP2074PEW 91609708200 EDP2074PZW 91609708201 EDP2074PZW 91609708202 EDP2074PZW 91609734100 EDP2075GDW 91609734101 EDP2075GDW 91609741900 FDP7200PS 91609741700 FDP7202PZ 91609741800 FDP7203PZ 91609749200 KDP7202P 91609802100 SFE12 91609728300 T51273AC 91609728301 T51273AC 91609712700 T51278AC 91609712701 T51278AC 91609712702 T51278AC 91609716201 T5127A 91609711800 T5127AC 91609711801 T5127AC 91609711802 T5127AC 91609716200 T5127AC 91609722900 T5127AC 91609722901 T5127AC 91609702500 T61270AC 91609702501 T61270AC 91609702502 T61270AC 91609706000 T61270AC 91609706001 T61270AC 91609709500 T61270AC 91609710600 T61270AC 91609710601 T61270AC 91609711300 T61270AC 91609711301 T61270AC 91609779600 T61275AC 91609710400 T61278AC 91609710401 T61278AC 91609710402 T61278AC 91609667501 T65270AC 91609670500 T65270AC 91609670600 T65270AC 91609670601 T65270AC 91609672100 T65270AC 91609672101 T65270AC 91609673500 T65270AC 91609673501 T65270AC 91609686100 T65270AC 91609686101 T65270AC 91609667500 T65270AC 91609678400 T65273AC 91609685400 T65273AC 91609678300 T65274AC 91609678200 T65276AC 91609678201 T65276AC 91609674100 T65278AC 91609674200 T65278AC 91609674201 T65278AC 91609674300 T65278AC 91609667600 T65280AC 91609667601 T65280AC 91609667602 T65280AC 91609672000 T65280AC 91609672001 T65280AC 91609673400 T65280AC 91609673401 T65280AC 91609685800 T65280AC 91609775100 T65280AC 91609762900 T65289NAC 91609794500 T6DB60375 91609794200 T6DB60378 91609793800 T6DB60379 91609792900 T6DB64375 91609800000 T6DB72GP 91609793000 T6DB82GP 91609795500 T6DBG28S 91609788300 T6DBG28SC 91609795300 T6DBG28W 91609808000 T6DBG721M 91609807900 T6DBG722M 91609792800 T6DBG72P 91609810400 T6DBG72W 91609789100 T6DBG821 91609808100 T6DBG822M 91609810300 T6DBG82P 91609795100 T6DBG82W 91609710700 T71270AC 91609710701 T71270AC 91609710800 T71270AC 91609711400 T71270AC 91609711401 T71270AC 91609763000 T71272NAC 91609711500 T71273AC 91609702700 T71275AC 91609702701 T71275AC 91609710900 T71276AC 91609711900 T71279AC 91609711901 T71279AC 91609711902 T71279AC 91609719800 T7127AC 91609719801 T7127AC 91609719802 T7127AC 91609733200 T72270AC 91609733201 T72270AC 91609733300 T72270AC 91609733301 T72270AC 91609751600 T72275AC 91609763100 T72276NAC 91609667701 T75280AC 91609670100 T75280AC 91609670101 T75280AC 91609670200 T75280AC 91609670201 T75280AC 91609670202 T75280AC 91609670400 T75280AC 91609671800 T75280AC 91609673200 T75280AC 91609673201 T75280AC 91609673202 T75280AC 91609667700 T75280AC 91609671900 T75288AC 91609673300 T75288AC 91609686000 T76280AC 91609686001 T76280AC 91609686002 T76280AC 91609704900 T76280AC 91609704901 T76280AC 91609704902 T76280AC 91609760300 T76280AC 91609779400 T76280AC 91609705400 T76280IC 91609711200 T76282AC 91609711201 T76282AC 91609678500 T76283AC 91609678501 T76283AC 91609667800 T76285AC 91609667801 T76285AC 91609667802 T76285AC 91609667803 T76285AC 91609671700 T76285AC 91609671701 T76285AC 91609671702 T76285AC 91609671703 T76285AC 91609673100 T76285AC 91609673101 T76285AC 91609673102 T76285AC 91609673103 T76285AC 91609688700 T76287AC 91609688701 T76287AC 91609688702 T76287AC 91609763200 T76287NAC 91609677800 T76288AC 91609677801 T76288AC 91609677802 T76288AC 91609711000 T76288AC 91609711001 T76288AC 91609711600 T76288AC 91609667900 T76289AC 91609667901 T76289AC 91609667902 T76289AC 91609671600 T76289AC 91609671601 T76289AC 91609671602 T76289AC 91609671603 T76289AC 91609673000 T76289AC 91609673001 T76289AC 91609673002 T76289AC 91609688900 T7628EXAC 91609688901 T7628EXAC 91609803000 T86280AC 91609685900 T86280IC 91609685901 T86280IC 91609685902 T86280IC 91609779500 T86280IC 91609668101 T86285IC 91609668102 T86285IC 91609671500 T86285IC 91609671501 T86285IC 91609672900 T86285IC 91609672901 T86285IC 91609672902 T86285IC 91609672903 T86285IC 91609668200 T86290IC 91609669200 T86290IC 91609669201 T86290IC 91609669202 T86290IC 91609669203 T86290IC 91609669204 T86290IC 91609762100 TE1120 91609762200 TE1120 91609768100 TE1120 91609777900 TE1120 91609778000 TE1120 91609778100 TE1120 91609778200 TE1120 91609813600 TE1120P 91609743200 ZDC8202PZ 91609761200 ZDC8203P 91609761300 ZDC8203P 91609778500 ZDC8203P 91609739700 ZDC8203W 91609741400 ZDC8203W 91609740000 ZDP7202PZ 91609741200 ZDP7202PZ 91609741600 ZDP7202PZ 91609748900 ZDP7202PZ 91609739800 ZDP7203P 91609741500 ZDP7203P
FAQ — Résistance sèche-linge Electrolux AEG Zanussi 1366110011
Identification et compatibilité
La référence 1366110011 est-elle une pièce d'origine Electrolux ?
Oui. La référence 1366110011 est la référence d'origine constructeur du groupe Electrolux. Elle est montée dans les appareils du groupe Electrolux et ses marques associées. Elle est disponible directement depuis la boutique officielle Electrolux ainsi qu'auprès des revendeurs spécialisés en pièces détachées électroménager.
Quelles marques sont concernées par la résistance 1366110011 ?
Cette résistance est compatible avec les marques Electrolux, Arthur Martin, Zanussi, Faure et AEG. Toutes ces marques appartiennent au groupe Electrolux et partagent les mêmes plateformes techniques sur les générations de sèche-linge concernées.
Comment vérifier que la référence 1366110011 est compatible avec mon sèche-linge ?
Le code usine inscrit sur la plaque signalétique de l'appareil — commençant par 91 pour les appareils du groupe Electrolux — est la donnée à relever pour confirmer la compatibilité. La plaque signalétique est apposée sur le tour de porte de l'appareil. Parmi les modèles compatibles confirmés figurent notamment les AEG T61270AC, T65270AC, T65280AC, T75280AC, T76280AC, T76280IC, T86280IC, T86285IC, T86290IC, T75280ACT et les Electrolux EDC2084PSW, EDC2086PDW, EDC2087GEW, EDC2096GDW, EDC2096GEW, EDP2074PDW, EW6C4824CB, EW6C4826CB et les Faure FDP7200PS, FDP7202PZ, FDP7203PZ.
Quelles sont les caractéristiques techniques de la résistance 1366110011 ?
La résistance 1366110011 développe une puissance totale de 2 600 W répartie en deux éléments distincts : 1 900 W et 700 W. Elle fonctionne sous une tension de 230 V. Ses dimensions sont de 120 mm de longueur, 190 mm de largeur et 65 mm de hauteur. Elle est livrée avec son klixon de sécurité thermique.
À quoi servent les deux éléments chauffants de 1 900 W et 700 W ?
La résistance de sèche-linge à double élément permet deux niveaux de puissance de chauffe. L'élément de 1 900 W assure le chauffage principal lors des cycles de séchage intensifs. L'élément de 700 W intervient en complément ou seul sur les cycles à basse température, pour le linge délicat ou les phases de refroidissement progressif en fin de cycle. C'est la carte électronique de l'appareil qui pilote l'alimentation de l'un ou des deux éléments selon le programme sélectionné.
Panne et diagnostic
Mon sèche-linge AEG ou Electrolux ne chauffe plus : est-ce forcément la résistance ?
Pas nécessairement. La résistance est la cause la plus fréquente d'absence de chauffe sur un sèche-linge, mais deux autres composants doivent être contrôlés avant de conclure : le thermostat de sécurité (klixon) et le thermostat de régulation. Les résistances de sèche-linge et leurs sécurités thermiques associées sont souvent à l'origine des pannes dans le circuit d'air chaud. Un klixon déclenché à la suite d'une surchauffe — provoquée par un filtre obstrué ou un circuit d'air partiellement bouché — peut couper le chauffage sans que la résistance elle-même soit défectueuse.
Comment tester la résistance 1366110011 avant de la remplacer ?
Avec l'appareil débranché, déposer la résistance et contrôler la continuité de chaque élément chauffant à l'ohmmètre entre ses bornes. Un circuit ouvert sur l'un ou l'autre élément confirme une résistance défectueuse. Vérifier également la continuité du klixon de sécurité livré avec la pièce : un klixon à circuit ouvert à froid est systématiquement hors service et doit être remplacé.
Le bouchage du filtre peut-il détruire la résistance d'un sèche-linge Electrolux ?
Oui. Un filtre à peluches obstrué réduit le débit d'air dans le circuit thermique. La résistance continue de chauffer dans un air stagnant, ce qui provoque une montée en température anormale. Le klixon de sécurité se déclenche pour couper l'alimentation — mais si les surchauffes se répètent, la résistance peut être endommagée définitivement. Avant le remplacement de la résistance, il est recommandé de procéder à un nettoyage complet des peluches et bourres de linge présentes dans le circuit et de s'assurer que la ventilation est bien assurée.
Quels codes défauts sont associés à un problème de résistance sur un sèche-linge Electrolux AEG ?
Sur les sèche-linge Electrolux et AEG récents équipés d'une électronique de génération Sahara ou Sahara Ruby, un défaut de résistance peut générer des codes défauts spécifiques lisibles depuis le programme service. La procédure de lecture des codes défauts est accessible via le mode service de l'appareil — les codes et la procédure d'accès sont détaillés dans la documentation technique Electrolux disponible sur tout-electromenager.com.
Remplacement
Peut-on remplacer soi-même la résistance d'un sèche-linge Electrolux ou AEG ?
Oui, à condition de débrancher impérativement l'appareil avant toute intervention. L'accès à la résistance nécessite le retrait du panneau arrière de l'appareil. La résistance est maintenue dans son boîtier par des vis et connectée au faisceau électrique par des cosses à déverrouiller. L'opération est accessible à un particulier soigneux, à condition de repérer et photographier le câblage avant dépose.
Le klixon de sécurité est-il inclus dans la livraison de la référence 1366110011 ?
Oui. La résistance 1366110011 est livrée avec son klixon de sécurité. Il est fortement recommandé de remplacer le klixon en même temps que la résistance, même si ce dernier semble fonctionnel : un klixon ayant subi plusieurs déclenchements par surchauffe peut être fragilisé et déclencher de façon intempestive sur le matériel neuf.
Faut-il faire quelque chose avant de remettre le sèche-linge en service après le remplacement de la résistance ?
Oui. Avant la première mise sous tension, nettoyer soigneusement l'ensemble du circuit d'air chaud — conduit de soufflage, boîtier de résistance, condenseur si présent — pour éliminer toute accumulation de peluches susceptible de provoquer une nouvelle surchauffe. Vérifier également le bon état du joint d'étanchéité du boîtier de résistance si l'appareil en est équipé. Lancer ensuite un cycle court à vide pour confirmer la montée en température avant de charger du linge.
