Résistance de grill four cuisinière Châtelaine Godin

Descriptif produit

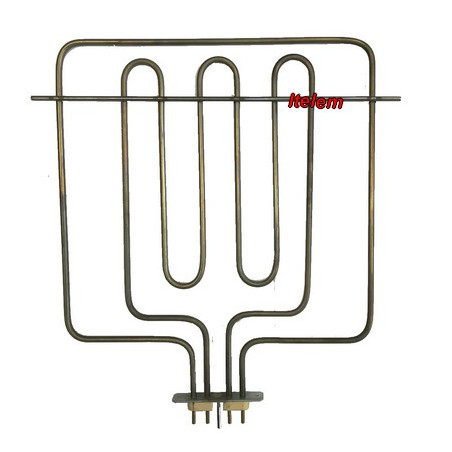

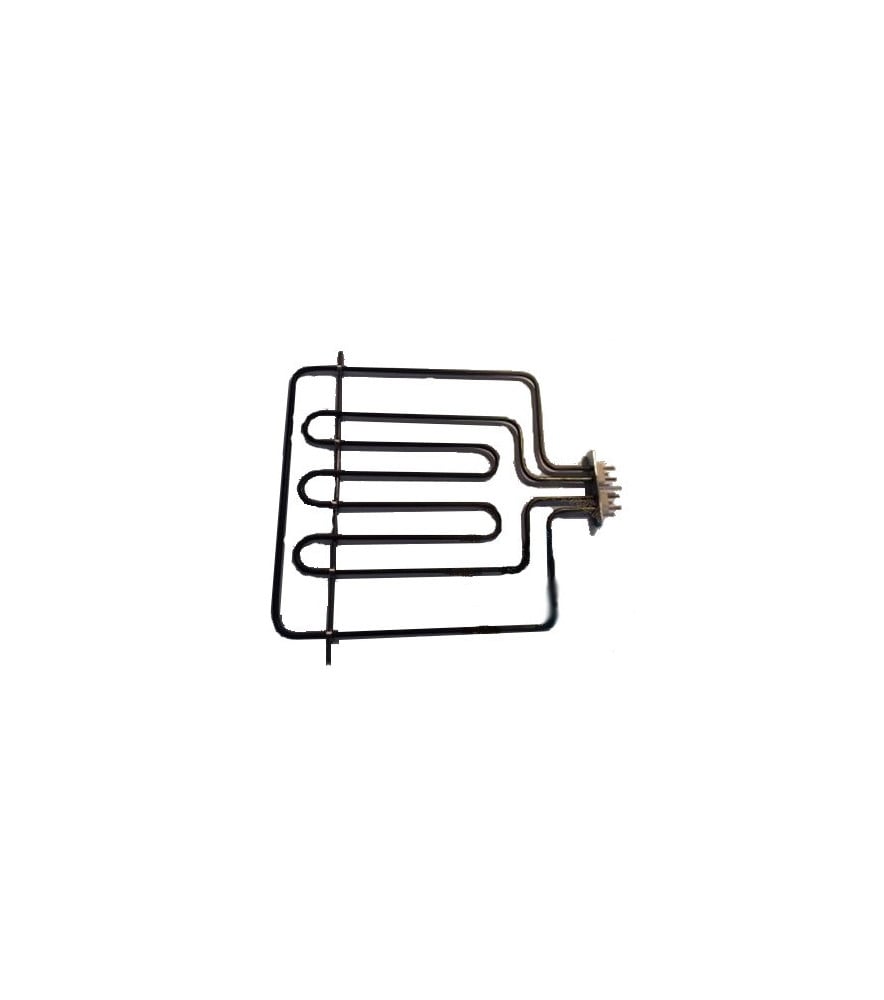

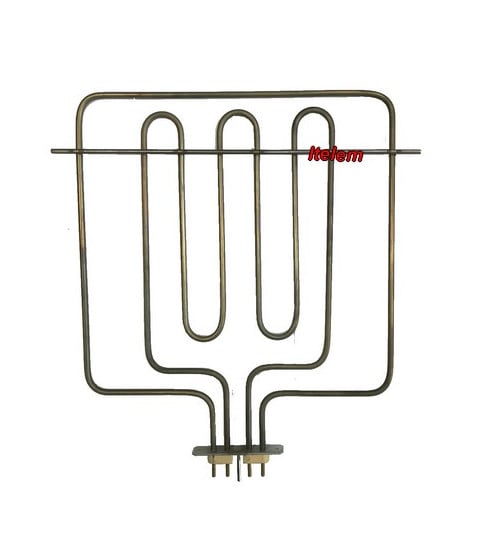

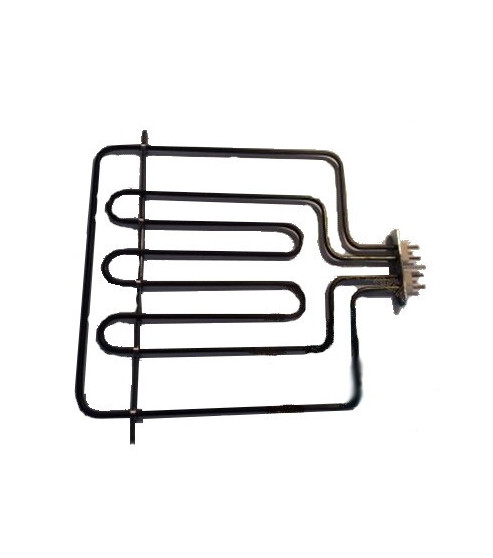

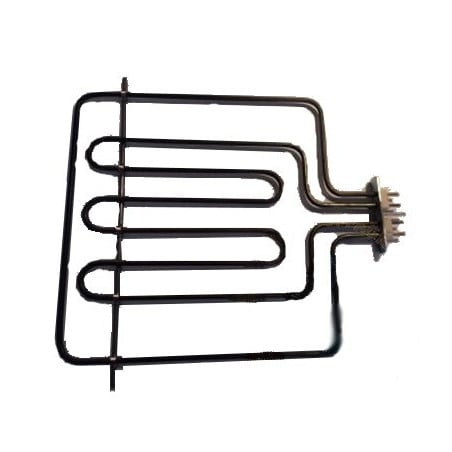

Résistance de grill (ou de voûte) réf. 00001304530, pièce d'origine Godin pour four de cuisinière électrique des séries Petite Chatelaine, Grande Chatelaine, Chatelaine Pro et Chatelaine Palace. Elle se monte dans la voûte du four et comporte deux éléments chauffants, l'un de 2000 W et l'autre de 800 W, soit 2800 W au total sous 230 V. Les deux éléments fournissent la chaleur du grill et de la cuisson par le haut, selon le mode choisi.

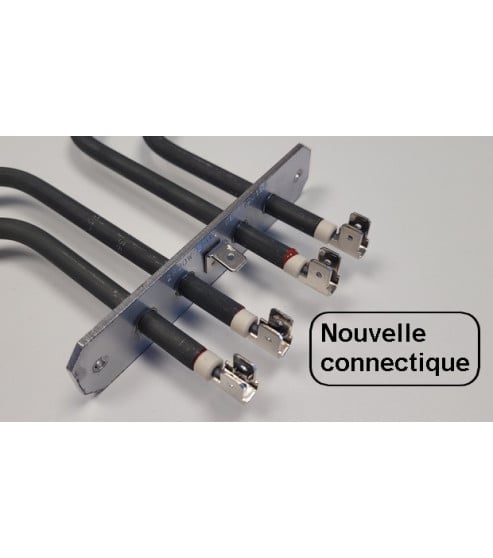

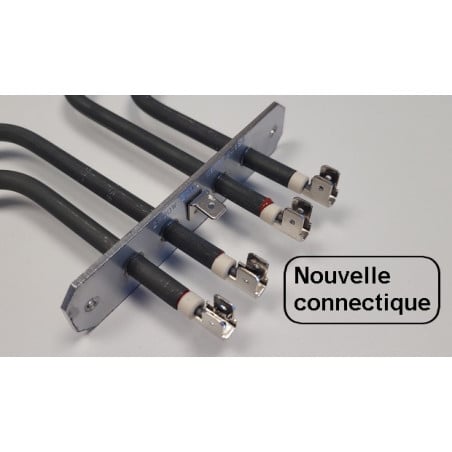

Le constructeur a modifié la connectique : la nouvelle version est livrée avec des cosses Faston et un kit de 6 cosses, en remplacement de la version d'origine à cosses rondes. Une notice constructeur décrit la modification à effectuer au niveau des cosses.

Problèmes et pannes résolus

Grill qui ne chauffe plus, voûte du four qui reste froide, grill qui ne chauffe que partiellement lorsqu'un seul des deux éléments est coupé, cuisson et gratinage irréguliers par le haut, disjoncteur ou protection qui saute à la mise en route du grill, résistance cloquée ou noircie, cosses brûlées ou oxydées. Par déduction technique probable, l'un des deux éléments peut lâcher seul : le grill chauffe alors de façon réduite et inégale, sans panne totale.

Caractéristiques

Identification

• Référence : 00001304530
• Type : résistance de grill à deux éléments, résistance de voûte de four de cuisinière électrique

Électricité

• Alimentation : 230 V
• Puissance totale : 2800 W
• Élément 1 : 2000 W (résistance théorique d'environ 26 Ω)
• Élément 2 : 800 W (résistance théorique d'environ 66 Ω)

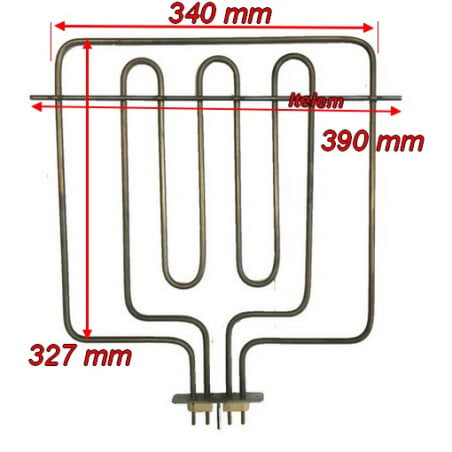

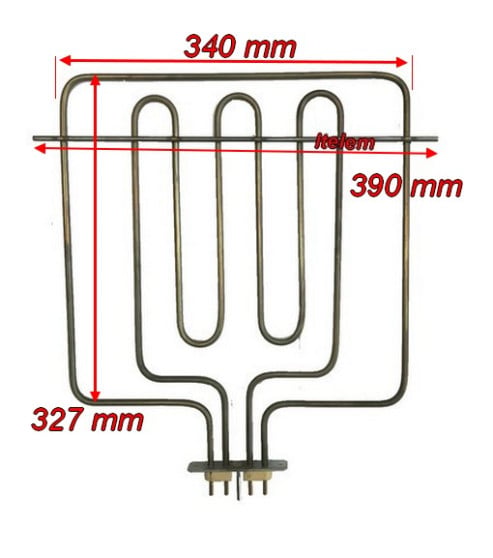

Dimensions

• 330 x 390 mm
• Bride: 23 x 100 mm
• Entraxe fixation: 85 mm

Raccordement

• Cosses Faston, livrées en kit de 6 cosses (nouvelle version, qui remplace la version à cosses rondes)

Marque

• Marque : Godin

Le constructeur a modifié sa résistance au niveau de la connectique. Nous mettons à disposition la notice constructeur sur la modification au niveau des cosses.

Liste d'appareils concernés (Non exhaustive)

Information à relever sur la plaque signalétique apposée sur l'appareil (Flanc ou au niveau du tiroir à casseroles)

5755, 5765, 6150, 6431, 6435, 6436, 6441, 6445, 6458, 6468, 6475, 6485, 6488, 6498, 6531, 6532, 6535, 6536, 6537, 6541, 6542, 6545, 6555, 6558, 6559, 6565, 6568, 6569, 6588, 6589, 6598, 6599, 6631, 6632, 6633, 6635, 6636, 6637, 6641, 6642, 6643, 6645, 6657, 6658, 6667, 6668, 6675, 6676, 6685, 6686, 6687, 6688, 6697, 6698

Conseils avant et après remplacement

Avant de commander, relever le numéro de la cuisinière sur la plaque signalétique et lire la notice du constructeur sur la modification des cosses : la nouvelle résistance étant livrée avec des cosses Faston, le câblage d'origine à cosses rondes doit être adapté. Pour contrôler la résistance, mesurer chacun des deux éléments séparément, appareil hors tension : une valeur voisine de 26 Ω est attendue pour l'élément de 2000 W et de 66 Ω pour celui de 800 W, une valeur infinie confirmant une coupure.

Couper l'alimentation électrique au disjoncteur général et laisser le four refroidir. Repérer la position des fils avant de les débrancher, déposer la résistance, monter la neuve et refaire le raccordement avec les cosses fournies, en vérifiant le serrage. Après remontage, chauffer le grill à vide quelques minutes pour contrôler la chauffe des deux éléments, l'absence de fumée anormale et le bon contact des cosses.

FAQ

Fonction de la pièce

À quoi sert la résistance de grill d'une cuisinière Godin Chatelaine ?

Elle est montée dans la voûte du four et chauffe par le haut. Ses deux éléments, de 2000 W et de 800 W, assurent le gratinage et la cuisson au grill, et complètent la chauffe de la voûte en cuisson traditionnelle.

Diagnostic de la panne

Mon grill Godin ne chauffe plus qu'à moitié : la résistance est-elle en cause ?

C'est probable : la résistance comporte deux éléments, et une coupure sur l'un d'eux donne un grill partiel. Mesurer chaque élément au multimètre appareil hors tension : environ 26 Ω pour celui de 2000 W et 66 Ω pour celui de 800 W. Une valeur infinie sur l'un des deux confirme la panne.

Remplacement

Pourquoi la nouvelle résistance 00001304530 a-t-elle des cosses Faston ?

Le constructeur a modifié la connectique de la résistance : les cosses Faston remplacent les cosses rondes de la version d'origine. Un kit de 6 cosses est livré, et une notice constructeur décrit la modification à réaliser lors du remplacement.

Compatibilité

Comment vérifier que la résistance 00001304530 convient à ma cuisinière Godin ?

Relever le numéro de la cuisinière (5755, 6435, 6635, etc.) sur la plaque signalétique, apposée sur le flanc ou au niveau du tiroir à casseroles, puis le comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
