Résistance sèche-linge Samsung

Descriptif produit

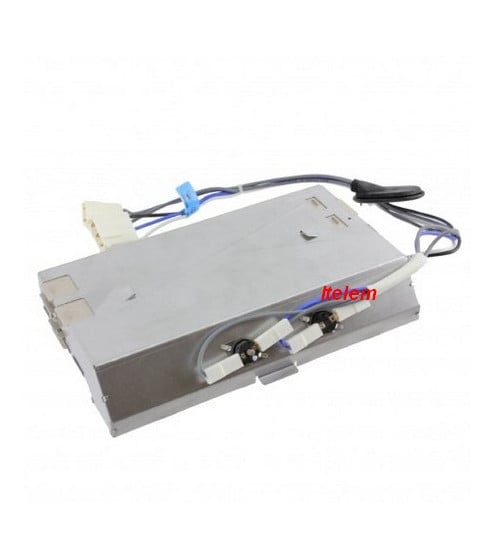

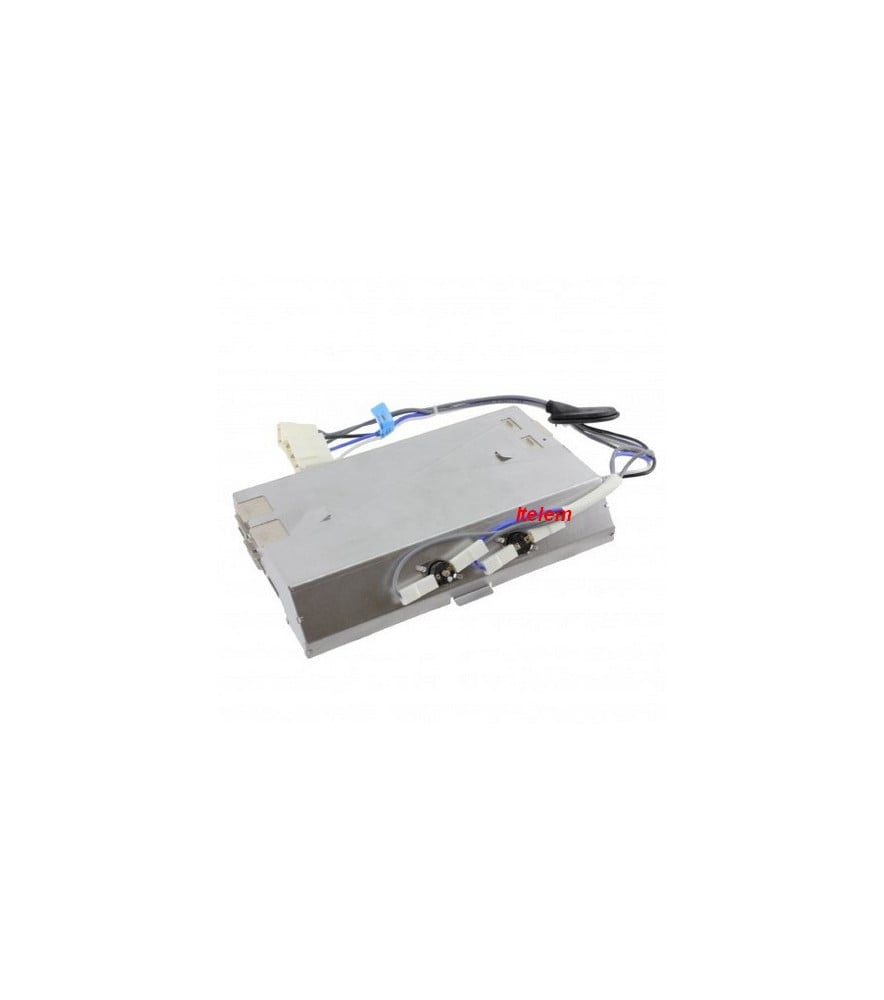

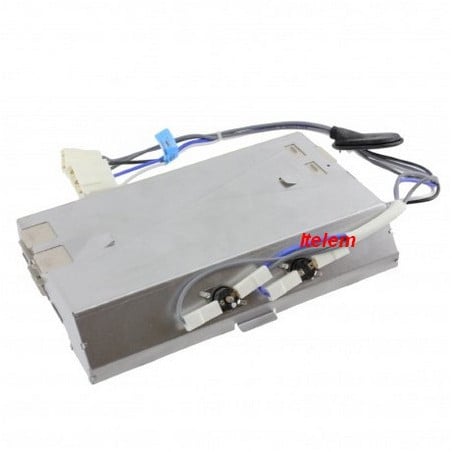

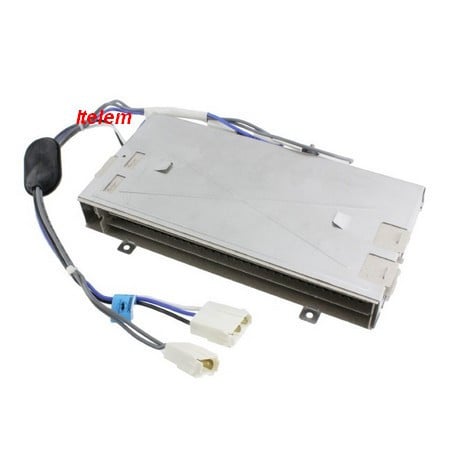

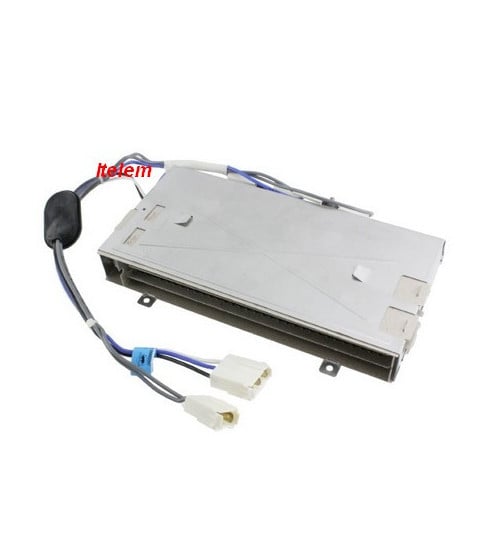

Résistance de sèche-linge réf. DC47-00030C, pièce d'origine Samsung. Élément chauffant de 2500 W sous 230 V, 7,6 A, livré avec ses thermostats. Elle chauffe l'air de séchage du sèche-linge à condensation : sans elle, l'appareil sèche mal ou plus du tout.

Problèmes et pannes résolus

Sèche-linge qui ne chauffe plus ou pas assez, linge humide en fin de cycle, séchage trop long, consommation d'énergie en hausse, disjoncteur qui saute à la mise en chauffe, code défaut HE affiché. Une résistance coupée ou un thermostat ouvert expliquent un séchage sans chaleur, après contrôle du filtre et du circuit d'air.

Caractéristiques

Identification

• Référence : DC47-00030C
• Autre écriture : DC4700030C
• Type : résistance de sèche-linge, livrée avec thermostats

Électricité

• Puissance : 2500 W
• Tension : 230 V
• Intensité : 7,6 A
• Résistance théorique : environ 21 Ω

Code défaut associé

• Code HE, problème de chauffage

Marque

• Marque : Samsung

Liste d'appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte de l'appareil.

SAMSUNG (17 modèles) : SDC14709/XEF, SDC14719/XEN, SDC16809/XEF, SDC18809/XEF, SDC18809/XEG, SDC18809/XEN, SDC18819/XEN, SDC1H709/XEN, SDC1H719/XEN, SDC35701/XEN, SDC35711/XEN, SDC3C801/XEF, SDC3C801/XEN, SDC3C801/XEP, SDC3C811/XEN, SDC3D702/XEG

Signes d'usure ou de défaillance

Code HE affiché, linge qui sort humide, séchage qui ne chauffe pas, résistance cassée, noircie ou déformée, continuité nulle au multimètre, thermostat ouvert, trace de brûlure aux cosses.

Conseils avant et après remplacement

Avant de commander, relever la référence complète du sèche-linge et comparer la résistance en place. Contrôler d'abord le filtre à peluches et le circuit d'air, dont l'encrassement fait déclencher les thermostats et donne les mêmes symptômes. Mesurer la résistance appareil débranché : une valeur voisine de 21 Ω est attendue, une valeur infinie confirmant la coupure. Débrancher l'appareil, repérer les connecteurs, déposer l'ancienne résistance et ses thermostats, monter la neuve, puis rebrancher. Après remplacement, lancer un cycle de séchage pour vérifier la chauffe et la disparition du code HE.

FAQ

Fonction de la pièce

À quoi sert la résistance d'un sèche-linge Samsung ?

Elle chauffe l'air de séchage qui traverse le tambour. Sans elle, le sèche-linge tourne mais ne sèche pas le linge.

Diagnostic de la panne

Que signifie le code HE sur un sèche-linge Samsung ?

D'après l'information communiquée, il signale un défaut de chauffe. Contrôler d'abord le filtre et le circuit d'air, puis mesurer la résistance et les thermostats, et remplacer la résistance si elle est coupée.

Compatibilité

Comment vérifier que la résistance DC47-00030C convient à mon sèche-linge ?

Relever la référence complète sur la plaque signalétique, puis la comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
