Résistance de voûte grill four Continental Edison Tecnogas

Résistance de voûte grill pour four et cuisinière Continental Edison et Tecnogas

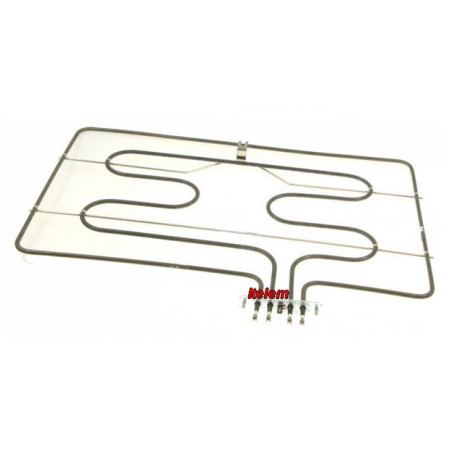

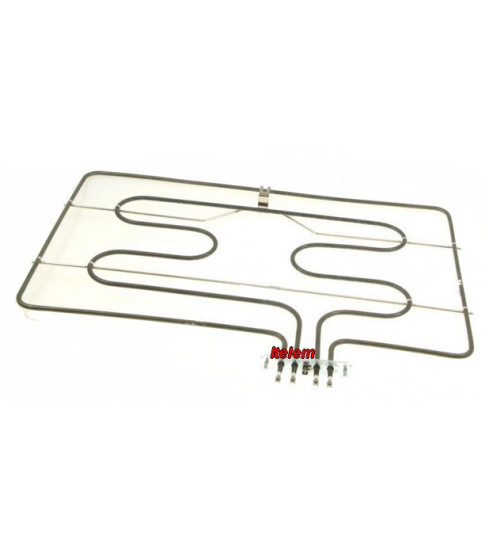

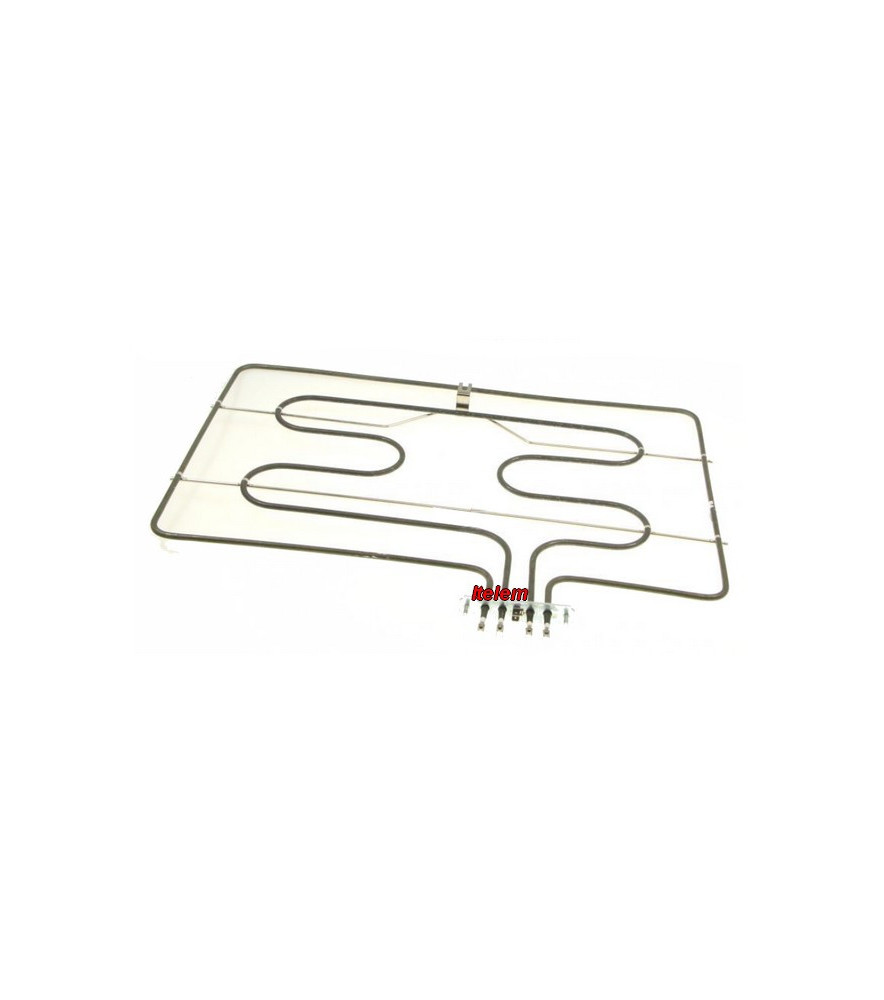

La résistance de voûte référence 524026000 est l'élément chauffant supérieur des fours et cuisinières Continental Edison et Tecnogas concernés. Positionnée en partie haute de l'enceinte de cuisson, elle assure deux fonctions distinctes selon le programme sélectionné : en mode grill, elle irradie directement vers le bas pour saisir, gratiner et dorer les aliments en surface par rayonnement intense ; en mode voûte, elle contribue à la cuisson traditionnelle en combinaison avec la résistance de sole. Sa puissance double — 1 400 W en fonctionnement modéré, 2 000 W en pleine puissance grill — lui permet de monter rapidement en température et de maintenir la consigne de cuisson avec précision. Le remplacement de cette résistance restaure les fonctions grill et voûte et supprime les causes de cuisson incomplète, de gratinage absent ou d'arrêt thermique lié à un élément défaillant.

Pannes et symptômes résolus par le remplacement de la résistance de voûte grill 524026000

• Fonction grill absente — la résistance supérieure ne chauffe plus, aucune dorure ni gratinage en surface des aliments
• Cuisson en mode traditionnel incomplète ou déséquilibrée — voûte froide, cuisson uniquement par la sole
• Résistance supérieure visible en bon état à l'œil mais ne chauffant plus — rupture de filament interne non visible
• Arrêt thermique répété en cours de grill — résistance dégradée provoquant un arc électrique ou un point chaud
• Odeur de brûlé ou traces de carbonisation sur la résistance visible à l'inspection visuelle
• Four qui ne monte pas à température sur les programmes utilisant la voûte, sonde et thermostat de régulation par ailleurs en bon état

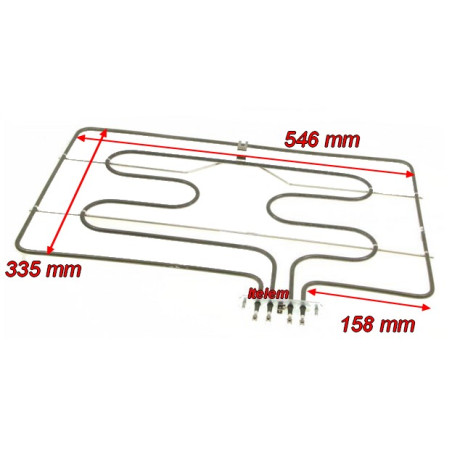

Caractéristiques de la résistance de voûte grill 524026000

• Référence constructeur : 524026000, RICA 8115R998
• Type de pièce : Résistance de voûte et grill — élément chauffant supérieur
• Marques compatibles : Continental Edison, Tecnogas
• Puissance : 1 400 W / 2 000 W
• Type d'appareil : Four encastrable et cuisinière
• Emplacement : Partie haute de l'enceinte de cuisson
• Pièce d'origine : Oui — pièce constructeur
• Point de vigilance : Vérifier impérativement le modèle exact sur la plaque signalétique apposée sur le tour de porte, le flanc ou le dos de l'appareil avant commande. Plusieurs résistances de voûte de puissances différentes coexistent sur la gamme Continental Edison selon les séries. Se référer à défaut aux données gravées sur la brise de résistance.

Appareils compatibles

Continental Edison CECP8050MB - CECP8050MI

Tecnogas TEC9061N - TEC9061X

Signes d'usure ou de défaillance de la résistance de voûte grill

La résistance de voûte grill est soumise à des contraintes thermiques importantes — montées en température rapides, cycles chaud-froid répétés, projections de graisses en mode grill. La rupture du filament est dans la plupart des cas franche et définitive : la résistance ne chauffe plus du tout. Une inspection visuelle sous bonne lumière permet parfois de repérer un point de rupture ou une déformation de la gaine, mais la rupture peut être interne et invisible sans dépose. La présence de taches noires ou de carbonisation sur la résistance est un signe d'arc électrique antérieur. Un test à l'ohmmètre entre les deux bornes de raccordement de la résistance déconnectée permet de confirmer le diagnostic : une valeur infinie indique une rupture de filament, une valeur conforme à la puissance nominale confirme que la résistance est intacte et que la panne est à chercher en amont.

Conseils avant et après remplacement de la résistance de voûte grill

Débrancher le four du secteur avant toute intervention. Laisser l'enceinte refroidir complètement si le four a fonctionné récemment. La dépose de la résistance de voûte nécessite en général le retrait des vis de fixation sur les parois latérales ou le plafond de l'enceinte, et la déconnexion des cosses d'alimentation — photographier leur position avant dépose. Inspecter l'état des cosses de raccordement : des cosses oxydées ou brûlées doivent être remplacées en même temps que la résistance. Après remontage, effectuer un premier cycle grill à vide de courte durée pour vérifier le chauffage correct et l'absence d'odeur ou de fumée anormale.

FAQ résistance de voûte grill four Continental Edison Tecnogas

Identification et compatibilité

Comment confirmer que la résistance 524026000 est bien celle montée sur mon four ?

Relevez le modèle exact sur la plaque signalétique apposée sur le tour de porte, le flanc ou le dos de votre appareil. Comparez-le avec la liste des modèles compatibles. En cas de doute, noter la référence inscrite sur la résistance en place avant dépose — elle est généralement gravée ou imprimée sur la bague ou le support de fixation.

Quelle est la différence entre la résistance de voûte et la résistance de grill ?

Sur la plupart des fours, c'est la même pièce physique — la résistance supérieure assure les deux fonctions. En mode voûte, elle fonctionne en combinaison avec la résistance de sole pour une cuisson enveloppante. En mode grill, elle fonctionne seule à pleine puissance pour un rayonnement direct intense.

Panne et diagnostic

Comment tester la résistance de voûte grill à l'ohmmètre ?

Débrancher la résistance et mesurer entre ses deux bornes de raccordement. Une résistance de 2 000 W sous 230 V doit afficher environ 26 ohms. Une valeur infinie indique une rupture de filament. Une valeur correcte indique que la résistance est en bon état et que la panne est à localiser sur le circuit d'alimentation en amont — thermostat de régulation, thermostat de sécurité, sélecteur de fonction ou câblage.

Mon four chauffe en sole mais plus en voûte ni en grill — dois-je changer la résistance ou chercher ailleurs ?

Le premier contrôle est le test ohmmétrique de la résistance de voûte. Si la résistance est ouverte, le remplacement s'impose. Si la résistance est en bon état, vérifier le sélecteur de fonction et le câblage d'alimentation de la voûte — un contact oxydé sur le sélecteur peut couper sélectivement l'alimentation de la voûte sans affecter la sole.

Remplacement

Le remplacement de la résistance de voûte est-il accessible à un non-technicien ?

L'accès est généralement accessible — la résistance est visible et atteignable depuis l'intérieur de l'enceinte après retrait des vis de fixation. La difficulté principale est la déconnexion des cosses d'alimentation situées à l'arrière de la cavité, parfois dans un espace restreint. Débrancher impérativement l'appareil avant toute intervention.
