Descriptif produit

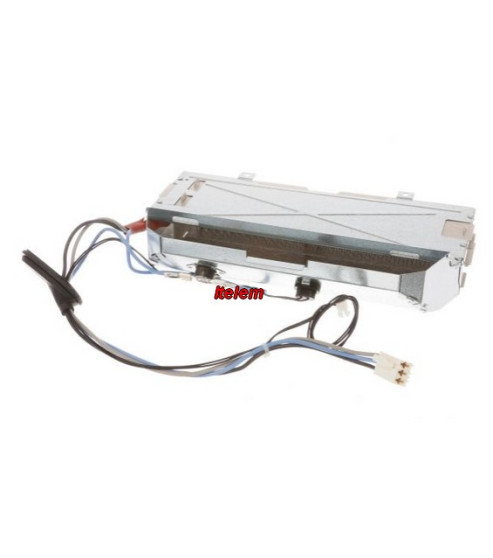

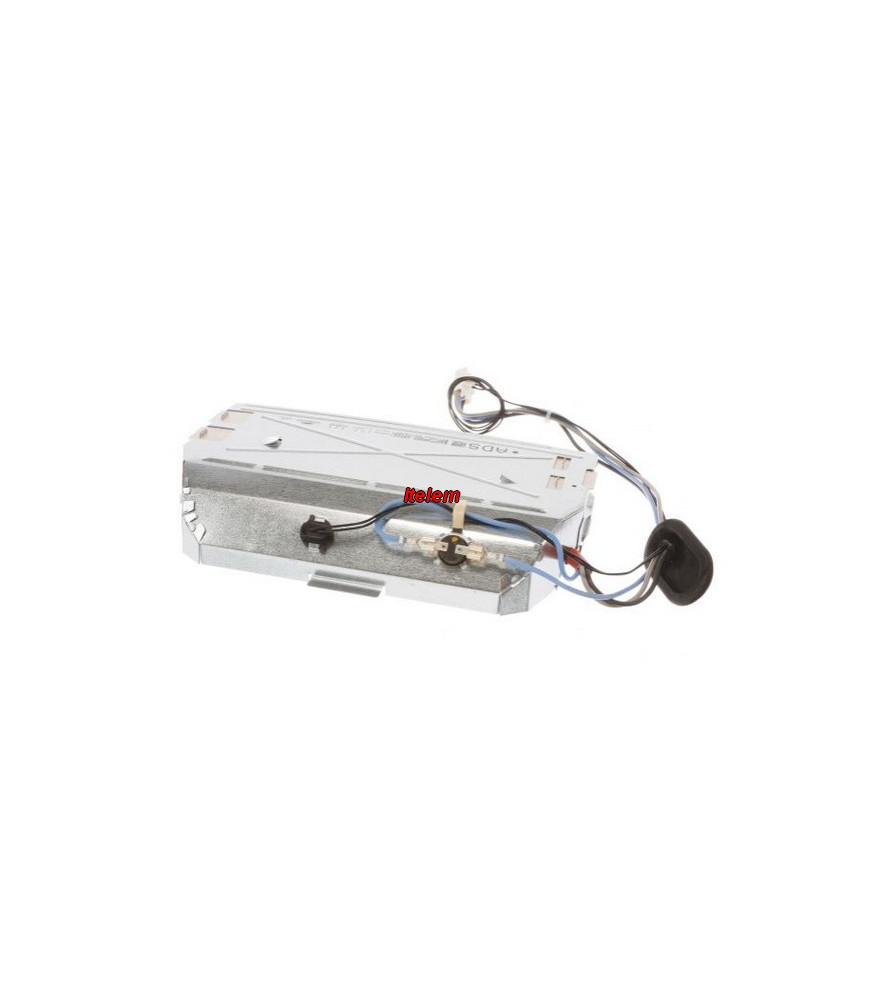

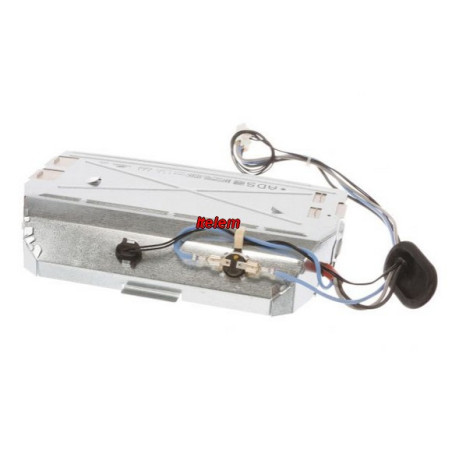

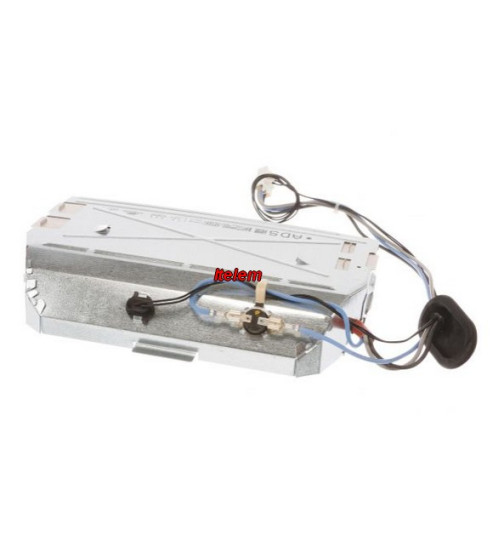

Résistance de sèche-linge Bosch réf. 12013239, pièce d'origine pour sèche-linge Bosch, Siemens, Constructa et Balay. Il s'agit de l'élément chauffant complet du sèche-linge : il porte deux résistances, deux thermostats de sécurité et une sonde de température CTN, reliés par un manchon de passage de câbles à un couplage électrique. Sur les sèche-linge à évacuation, un régulateur de température d'air inversé complète l'ensemble. La sonde CTN régule la température en fonctionnement normal. La protection anti-surchauffe, montée sur le bloc de chauffe, est un klixon à usage unique qui s'active à 170 °C : il n'est pas réinitialisable et doit être remplacé s'il entre en action. Le régulateur de température d'air inversé se coupe à environ 80 °C. La sonde CTN et le régulateur de sécurité sont échangeables séparément de la résistance.

Problèmes et pannes résolus

Sèche-linge qui ne chauffe plus, linge humide ou froid en fin de cycle, séchage interrompu ou très long, cycle qui s'arrête sans raison, appareil qui ne démarre plus avec un code défaut de température, klixon déclenché après une surchauffe, résistance coupée ou noircie. Par déduction technique probable, une surchauffe qui a fait sauter le klixon imposera de le remplacer, après recherche de la cause (filtre, condenseur ou circuit d'air bouché).

Codes pannes associés: E06 rrésistance), E0 et E09 (Sonde de température).

Caractéristiques

Composition de l'ensemble

• Deux résistances
• Deux thermostats de sécurité
• Une sonde de température CTN
• Un manchon de passage de câbles et un couplage électrique
• Régulateur de température d'air inversé sur les sèche-linge à évacuation

Valeurs de sécurité (notice constructeur)

• Klixon anti-surchauffe : se déclenche à 170 °C, usage unique
• Régulateur de température d'air inversé : coupe à environ 80 °C

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de hublot ou à l'arrière de la machine.

3SC185B/01 3SC185B/03 3SC185B/05 3SC187B/01 3SC187B/03 3SC187B/05 3SC877B/01 3SC877B/03 3SC877B/05 CWK3N200/01 CWK3N200/03 CWK3N200/05 CWK3N200IL/01 CWK3N200IL/03 CWK3N200IL/05 CWK6G400/04 CWK6G400/08 CWK6G400/11 WT43N200/01 WT43N200FF/01 WT43N200FF/03 WT43N200GC/03 WT43N200GC/06 WT43N201/01 WT43N201/03 WT43N201/05 WT43N201FF/01 WT43N201FF/03 WT43N201NL/01 WT43N201NL/03 WT43N263FG/01 WT43N263FG/03 WT43N280/01 WT43N281/01 WT43N281/03 WT43N281/05 WT43N2G0/01 WT43N2G1/01 WT43N2G1/03 WT43N2G1/05 WT43N2L7DN/01 WT44B202IN/01 WT44B202IN/03 WT44B202IN/05 WT44B202IN/13 WT44B202IN/14 WT45M260OE/01 WT45N200ES/01 WT45N200ES/03 WT45N200ES/05 WT45N200FG/01 WT45N200FG/03 WT45N202FG/01 WT45N202FG/03 WT45N202FG/05 WT45N272FG/01 WT45N272FG/03 WT45N272FG/05 WT45N2C7DN/01 WT45N2C7FI/01 WT45N304NL/01 WT45N304NL/03 WT45N304NL/05 WT45N305NL/01 WT45N305NL/03 WT45N305NL/05 WT46B200TH/01 WT46B201TH/01 WT46G210EE/04 WT46G210EE/08 WT46G210EE/11 WT46G400/04 WT46G400/08 WT46G4000W/04 WT46G4000W/08 WT46G4000W/11 WT46G4000W/17 WT46G4000W/18 WT46G400AU/06 WT46G400NL/04 WT46G400NL/08 WT46G400NL/11 WT46G400ZA/04 WT46G400ZA/08 WT46G401/04 WT46G401/08 WT46G401/11 WT46G401FF/04 WT46G401FF/08 WT46G407DN/04 WT46G4080W/04 WT46G4080W/08 WT46G490NL/04 WT46G490NL/08 WT46G490NL/11 WTB86202IN/01 WTB86202IN/03 WTB86202IN/05 WTB86202IN/13 WTB86202IN/14 WTB86202TH/01 WTB86202TH/03 WTB86202TH/05 WTB86203TH/01 WTB86203TH/03 WTB86203TH/05 WTG84260EE/04 WTG84260EE/08 WTG84260EE/11 WTG84400/04 WTG84400FG/04 WTG84401/04 WTG84401/08 WTG86260EE/04 WTG86260EE/08 WTG86260EE/11 WTG86261EE/04 WTG86262ES/04 WTG86262ES/08 WTG86262ES/11 WTG86400/04 WTG86400/08 WTG86400/11 WTG864000W/04 WTG864000W/08 WTG86400AU/06 WTG86400AU/08 WTG86400AU/11 WTG86400AU/12 WTG86400AU/13 WTG86400IR/05 WTG86400NL/04 WTG86400NL/08 WTG86400NL/11 WTG86400PL/04 WTG86400PL/08 WTG86400PL/11 WTG86401/04 WTG86408GR/04 WTG8640XIR/04 WTG8640XME/04 WTG8640XME/08 WTG8640XME/10 WTG8640XME/11 WTG86480NL/04 WTG86480NL/08 WTG86480NL/11 WTG864B8SN/04 WTG864L7SN/04 WTM83260OE/01 WTM83260OE/03 WTM8326SZA/01 WTM8326SZA/03 WTM8326SZA/04 WTM8326SZA/05 WTM8327SZA/05 WTM8327SZA/13 WTM8327SZA/14 WTM8327SZA/17 WTN83200/01 WTN83200/03 WTN83200FF/01 WTN83200FF/03 WTN83200IL/01 WTN83200IL/03 WTN83200IL/05 WTN83201/01 WTN83201/03 WTN83201FF/01 WTN83201NL/01 WTN83201NL/03 WTN83201NL/05 WTN83202FF/01 WTN83202FF/03 WTN83202FF/05 WTN83202FF/06 WTN83202FF/11 WTN83202FF/13 WTN83202FF/14 WTN83204FG/01 WTN83204FG/03 WTN83204FG/05 WTN8320KFG/01 WTN8320KFG/03 WTN8320KFG/05 WTN83280/01 WTN83281/01 WTN83281/03 WTN832L7SN/01 WTN832M1NL/01 WTN832M1NL/02 WTN832M1NL/03 WTN832M1NL/05 WTN84200AU/04 WTN85200FF/01 WTN85200FF/03 WTN85200IL/01 WTN85200IL/03 WTN85200IL/05 WTN85201FF/01 WTN85201FF/03 WTN85201FF/05 WTN85202FG/01 WTN85202FG/03 WTN85202FG/05 WTN8520BFG/01 WTN8520BFG/03 WTN8520BFG/05 WTN85220FF/01 WTN85220FF/03 WTN85222NL/01 WTN85222NL/03 WTN852C7SN/01 WTN85383NL/01 WTN85383NL/02 WTN85383NL/03 WTN85383NL/05 WTN85420ME/01 WTN85420ME/03 WTN85420ME/05 WTN8542SEG/03 WTN8542SEG/04 WTN8542SEG/05 WTN8542SEG/17 WTN8542SME/01 WTN8542SME/05 WTN86200GC/03 WTN86200GC/06 WTN86200IR/01 WTN86200PL/01 WTN86200PL/03 WTN86200PL/05 WTN86201PL/01 WTN86201PL/03 WTN8620

Démontage et remontage

Avant de démonter la résistance, le plan de travail doit être démonté, le raccordement électrique retiré, le cache du canal d'air démonté et le conduit d'air de séchage déposé. Guider d'abord le raccord électrique par la paroi arrière, défaire la vis de fixation, puis retirer la résistance de l'appareil. Le montage se fait dans l'ordre chronologique inverse.

Conseils avant et après remplacement

Avant de commander, relever la référence complète du sèche-linge et comparer l'ensemble en place : les puissances et les références varient selon les gammes (par exemple 00649623 ou 00640673 sur d'autres sèche-linge Bosch et Siemens). Contrôler d'abord le filtre à peluches, le condenseur et le circuit d'air, dont l'encrassement fait déclencher les sécurités. Si le défaut ne vient que de la sonde ou du régulateur de sécurité, ils se remplacent seuls, sans changer toute la résistance. Débrancher l'appareil avant toute intervention. Après remplacement, lancer un cycle de séchage pour vérifier la chauffe et l'arrêt régulé.

Schéma de la résistance

• 1 Sonde CTN
• 2 Thermostat de sécurité (pour sèche-linge à évacuation)

• 3 Manchon de passage
• 4 Connecteur
• 5 Thermostat de sécurité réarmable

FAQ

Fonction de la pièce

À quoi sert la résistance d'un sèche-linge Bosch ?

Elle chauffe l'air de séchage. La sonde CTN qu'elle porte régule la température, et le klixon coupe le chauffage à 170 °C en cas de surchauffe.

Diagnostic de la panne

Faut-il changer toute la résistance si le klixon a sauté ?

Non : la sonde CTN et le régulateur de sécurité sont échangeables séparément. Il faut en revanche rechercher la cause de la surchauffe avant tout remplacement.

Compatibilité

Comment vérifier que la résistance 12013239 convient à mon sèche-linge ?

Relever la référence complète (E-Nr) sur la plaque signalétique, puis la comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
