Relais de démarrage armoire et vitrine réfrigérée Coreco Hoshizaki

Descriptif produit

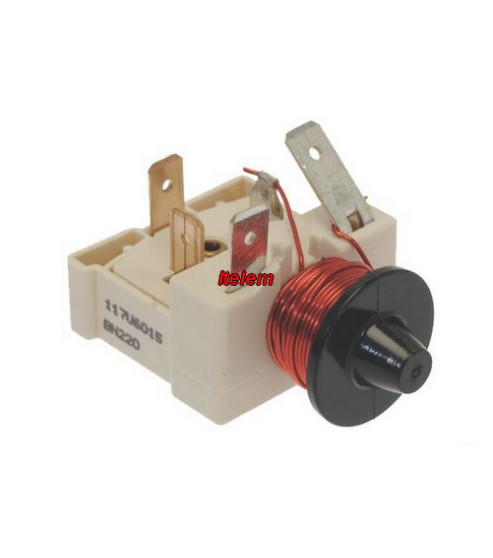

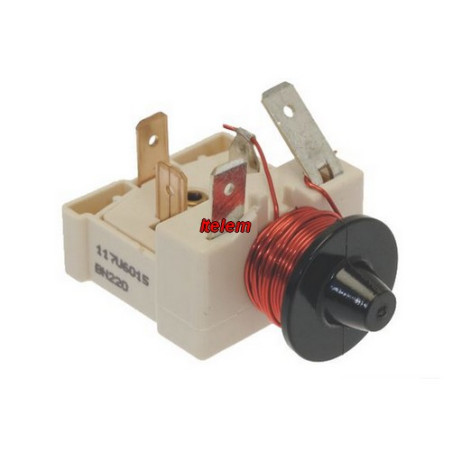

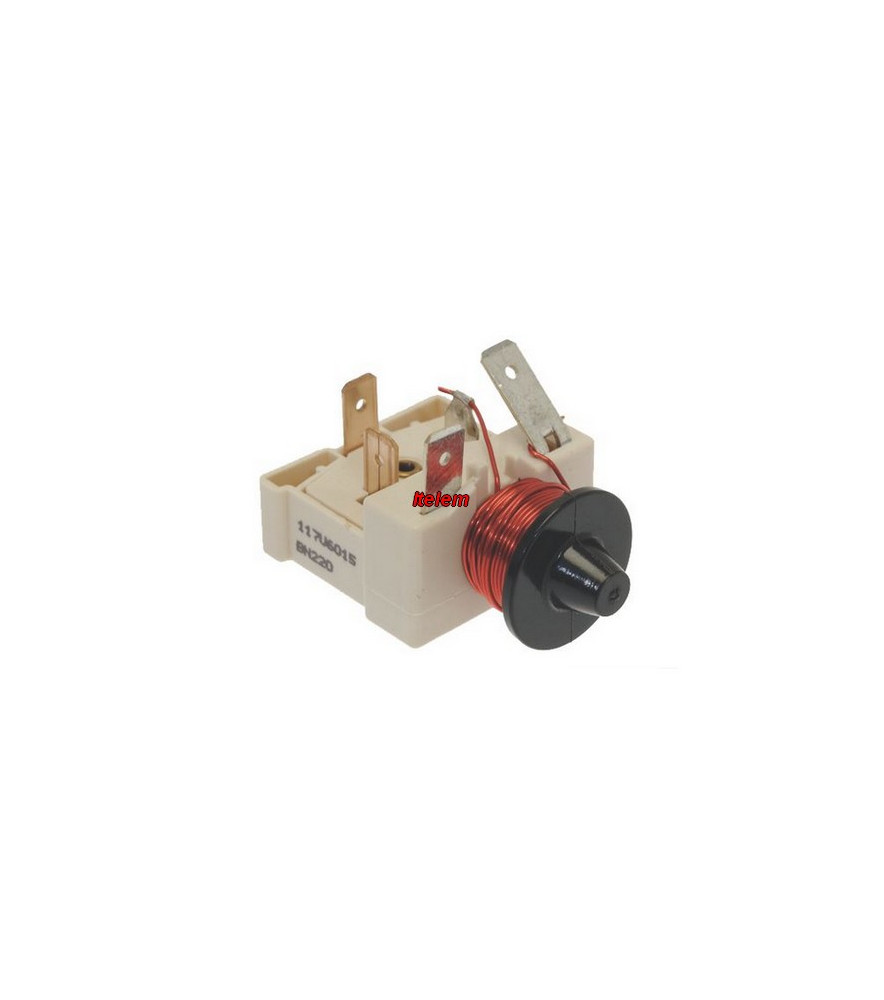

Le relais de démarrage 117U6015, fabriqué par Danfoss (Secop), équipe les compresseurs frigorifiques des armoires et vitrines réfrigérées Coreco et Hoshizaki. Ce relais commande la mise en circuit puis la coupure de l'enroulement de démarrage du compresseur, une étape indispensable pour permettre au moteur de vaincre le couple de démarrage avant de basculer sur son fonctionnement normal. Sans relais fonctionnel, le compresseur ne parvient plus à démarrer correctement, ce qui compromet directement la production de froid de l'appareil.

Problèmes et pannes résolus

Ce relais est mis en cause lorsque le compresseur bourdonne sans démarrer, s'arrête juste après avoir tenté de partir, ou déclenche la protection thermique à répétition sans jamais atteindre son régime de fonctionnement. Un compresseur qui semble vouloir démarrer mais retombe systématiquement oriente directement vers ce composant plutôt que vers le compresseur lui-même. Avant de commander quoi que ce soit, il vaut mieux vérifier que la tension d'alimentation arrive correctement jusqu'au compresseur, une chute de tension pouvant donner un symptôme proche sans que le relais soit en cause.

Caractéristiques

• Référence pièce : 117U6015
• Fabricant : Danfoss (Secop)
• Type : Relais de courant
• Marques compatibles : Coreco, Hoshizaki, applications compresseurs Danfoss série F.

Liste des appareils non exhaustive

Signes d'usure ou de défaillance

Un relais en fin de vie donne plusieurs signes avant la panne complète. Un contact interne oxydé ou usé peut provoquer un bourdonnement électrique répété au démarrage sans que le compresseur ne parvienne à s'enclencher réellement. Des démarrages qui deviennent de plus en plus difficiles, nécessitant plusieurs tentatives avant que le compresseur ne tourne normalement, précèdent souvent la panne franche. Dans certains cas, un bruit de claquement sec et répété se fait entendre au niveau du relais à chaque tentative de démarrage, signe que le mécanisme interne commence à lâcher. Le "clic" de la sécurité thermique ou klixon est très symptomatique de ce type de panne.

Conseils avant et après remplacement

Avant de commander quoi que ce soit, couper l'alimentation électrique de l'appareil et vérifier que le relais correspond bien aux caractéristiques électriques du compresseur équipé, montée et sortie de courant comprises, un relais mal calibré pouvant endommager le compresseur ou ne pas assurer un démarrage correct. L'accès à cette pièce se fait généralement par le compartiment technique de l'appareil, à proximité directe du compresseur. Après remplacement, un cycle de démarrage à froid permet de vérifier que le compresseur enclenche normalement sans bourdonnement ni déclenchement de la protection thermique.

FAQ

Compatibilité

Le relais 117U6015 convient-il à tous les compresseurs Coreco et Hoshizaki ? Non, la compatibilité dépend du compresseur exact équipant l'appareil, ce relais étant calibré pour des valeurs de courant précises. Vérifier la référence sur l'ancien relais ou sur la plaque signalétique du compresseur reste la méthode la plus fiable avant commande.

Pannes et diagnostic

Le compresseur de ma vitrine réfrigérée bourdonne sans démarrer, le relais est-il en cause ? C'est l'une des causes les plus fréquentes dans ce cas, surtout si la protection thermique se déclenche à répétition sans que le compresseur n'atteigne son régime normal. Vérifier d'abord la tension d'alimentation avant de conclure à une panne du relais lui-même.
