Unité condensation et chauffe sèche-linge Miele

Descriptif produit

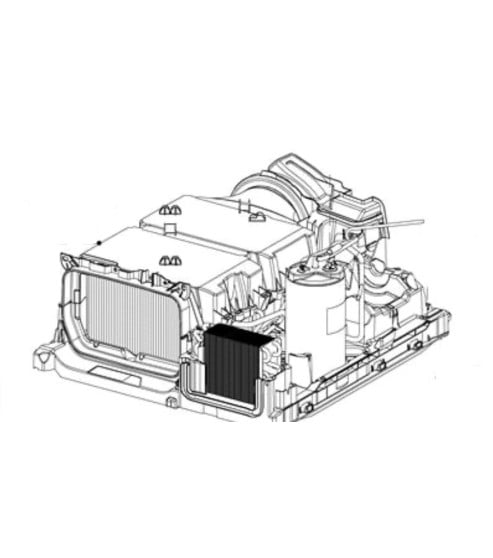

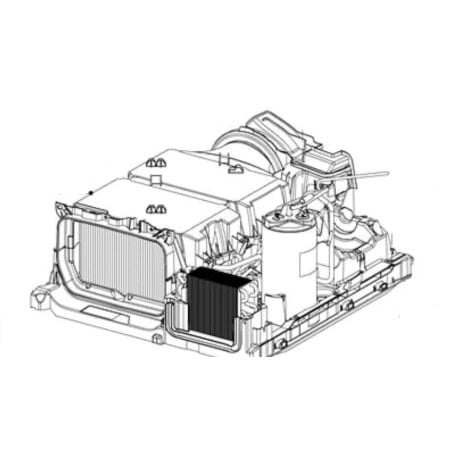

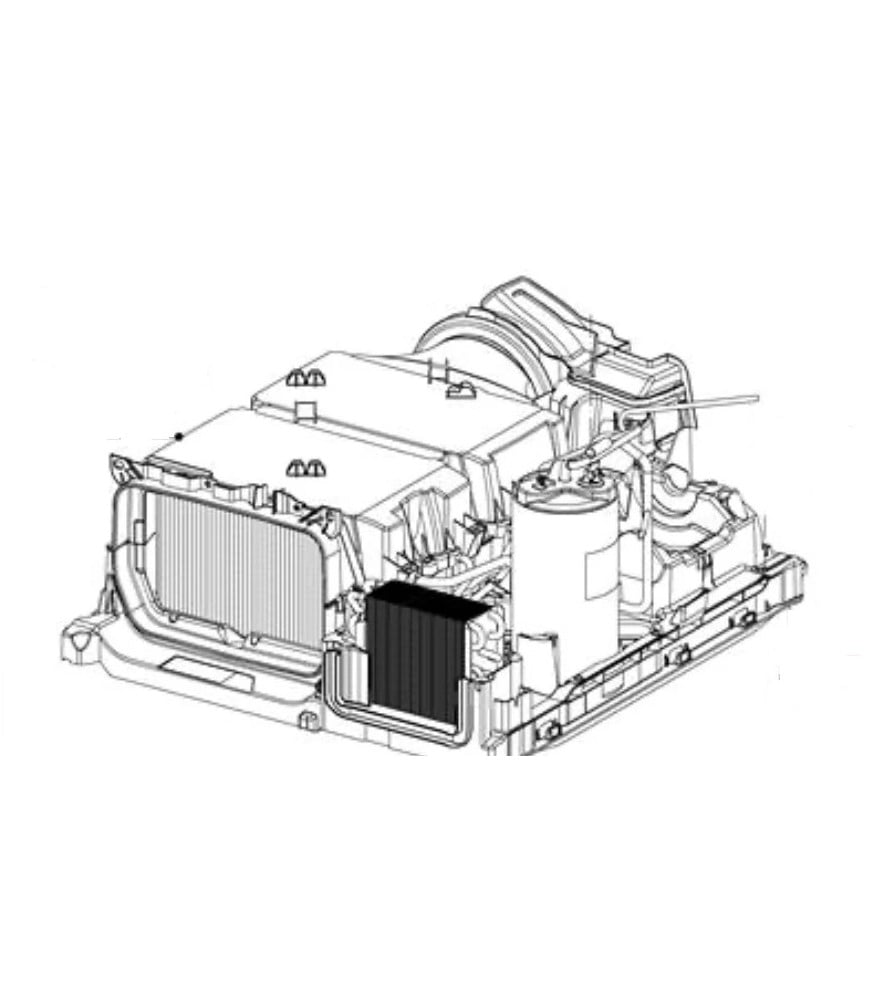

Unité de condensation et de chauffe réf. 11186600, groupe pompe à chaleur pour sèche-linge Miele. Ce module regroupe le circuit frigorifique fermé du sèche-linge : le compresseur, l'échangeur de chaleur et le dispositif de détente, ainsi que les éléments qui assurent la condensation et le réchauffage de l'air de séchage. Il est vendu comme un groupe complet, car la pompe à chaleur d'un sèche-linge Miele ne se répare pas : elle se remplace en module.

Fonctionnement du groupe pompe à chaleur

Un circuit fermé

Un fluide frigorigène, à l'état gazeux, circule en circuit fermé et hermétique. Le compresseur le comprime : il monte en température et se liquéfie. Il traverse ensuite l'échangeur de chaleur, où il échange de la chaleur avec l'air de séchage qui passe à côté.

L'air de séchage et la condensation

L'air chaud et humide qui sort du tambour traverse d'abord l'échangeur, où il est refroidi : l'humidité se condense en eau, recueillie dans le réservoir de condensation ou évacuée par un tuyau. L'air, devenu sec, est ensuite réchauffé par la chaleur cédée par le fluide, puis renvoyé dans le tambour. L'air circule donc en circuit fermé, sans être évacué à l'extérieur, et la chaleur est récupérée au lieu d'être perdue.

Les avantages

Le séchage se fait à basse température, ce qui ménage le linge, et la consommation d'énergie est nettement inférieure à celle d'un sèche-linge classique, avec une réduction pouvant atteindre 50 % selon Miele. L'appareil peut s'installer sans conduit d'évacuation.

Problèmes et pannes résolus

Linge qui sèche mal ou très lentement, linge qui reste humide en fin de cycle, cycle très long, peu ou pas d'eau dans le réservoir de condensation, air qui ne chauffe pas ou chauffe trop peu, compresseur qui ne démarre plus. Par déduction technique probable, une unité dont la puissance de pompe à chaleur est insuffisante ne condense plus l'humidité : le linge ne sèche pas et le réservoir reste presque vide.

Caractéristiques

Identification

• Référence : 11186600
• Désignation : unité de condensation et de chauffe, groupe pompe à chaleur
• Type : module de pompe à chaleur de sèche-linge, circuit frigorifique fermé

Liste d’appareils concernés (Non exhaustive)

Miele

Sèche-linge semi-professionnels : PDR307HP (PDR 307 HP LW), PDR507HP (PDR 507 HP LW), PDR507HP (PDR 507 HP SST), PDR507HPSP (PDR 507 HP Special), PDR507HPSP (Special LW), PDR508HP (PDR 508 HP LW), PDR508HP (PDR 508 HP SST), PDR908HP (PDR 908 HP LW), PDR908HP (PDR 908 HP MAR LW), PDR908HP (PDR 908 HP MAR SST), PDR908HP (PDR 908 HP SST)

Entretien

Filtres, le point essentiel

Le bon fonctionnement du groupe dépend de la propreté de l'air qui le traverse. Sur les sèche-linge à pompe à chaleur Miele, plusieurs filtres protègent l'échangeur : le filtre à peluches de la porte, le filtre de la zone de remplissage, et le filtre fin devant l'unité d'échange. Les deux premiers se nettoient régulièrement, par exemple après une dizaine de cycles, sous l'eau courante, tandis que le filtre devant l'échangeur n'est à nettoyer que lorsque le voyant « nettoyer le filtre » s'allume. Les couvercles doivent être correctement remis et verrouillés : seuls des couvercles bien en place garantissent l'étanchéité de l'échangeur.

Réservoir et évacuation

Vider le réservoir de condensation après chaque séchage, ou évacuer l'eau par un tuyau. Si l'eau est évacuée par un tuyau, il doit rester droit, sans boucle ni pli. Ne pas laisser de l'eau gelée dans la pompe et le tuyau : ne pas installer l'appareil dans un local exposé au gel.

Ce qui encrasse le groupe

Les poussières présentes dans l'air de refroidissement finissent par colmater l'échangeur. Éviter l'installation dans un local poussiéreux, entretenir les filtres, et ne jamais faire fonctionner le sèche-linge sans ses filtres ni sans l'unité d'échange.

Sécurité

Le circuit frigorifique contient un gaz sous pression, dont le R290 sur les modèles récents : l'ouverture du circuit et la manipulation du fluide sont réservées à un professionnel agréé.

FAQ

Fonction de la pièce

À quoi sert le groupe pompe à chaleur d'un sèche-linge Miele ?

Il refroidit l'air humide du tambour pour condenser l'eau, puis réchauffe l'air sec avant de le renvoyer au tambour, en circuit fermé. Il sèche le linge à basse température avec une faible consommation d'énergie.

Diagnostic de la panne

Mon sèche-linge Miele sèche mal et le réservoir reste presque vide : est-ce le groupe pompe à chaleur ?

C'est possible, mais contrôler d'abord les filtres (porte, remplissage, filtre fin), le réservoir et le tuyau d'évacuation, dont l'encrassement donne les mêmes symptômes. Si tout est propre, le groupe est à faire examiner par un technicien.

Compatibilité

Comment vérifier que le groupe 11186600 convient à mon sèche-linge ?

Relever le modèle et le numéro de série sur la plaque signalétique, puis les comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
