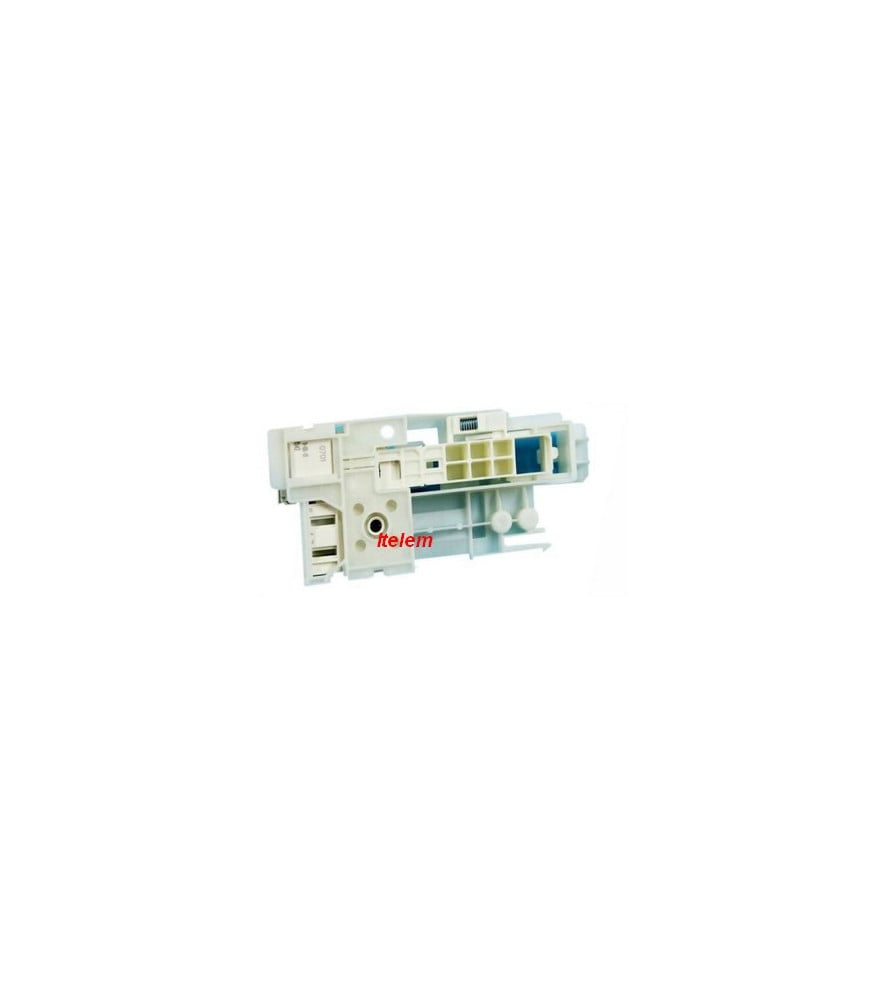

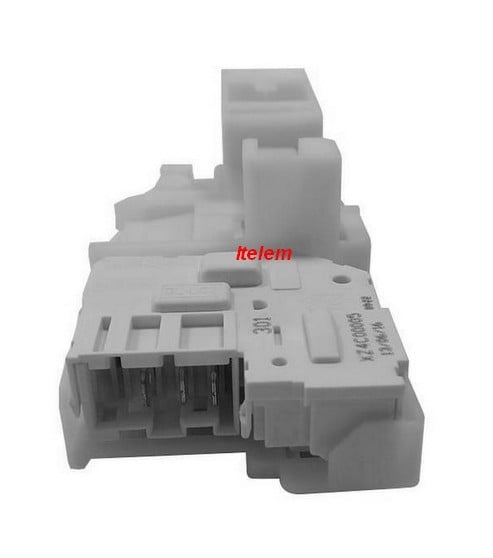

Sécurité de porte lave-linge top Brandt Vedette Fagor (Origine)

Sécurité de porte pour lave-linge top — rôle et fonction

La sécurité de porte, également appelée électroserrure ou verrou de porte, est le composant électromécanique qui assure le verrouillage du couvercle d'un lave-linge à chargement par le dessus pendant toute la durée d'un cycle. Elle se positionne dans l'encadrement du couvercle ou sur la structure supérieure de l'appareil, selon les modèles. Son rôle est double : empêcher physiquement l'ouverture de la trappe en cours de lavage et transmettre à la carte électronique le signal de fermeture nécessaire au démarrage du programme. Sans ce signal, la machine refuse de lancer tout cycle. Remplacer cette pièce d'origine restaure immédiatement le fonctionnement normal de l'appareil et élimine tout risque d'ouverture intempestive en cours de lavage.

Pannes et symptômes résolus par le remplacement de la sécurité de porte AS0017394

Le remplacement de cette sécurité de porte résout les dysfonctionnements suivants : lave-linge qui ne démarre pas alors que la porte semble correctement fermée, machine bloquée en début de cycle avec affichage d'un code défaut lié à la porte, couvercle qui ne se verrouille plus ou qui reste bloqué en position fermée en fin de cycle, cycle interrompu brutalement avec signalement d'une erreur de porte, ou encore impossibilité d'ouvrir le couvercle après l'arrêt du programme.

Caractéristiques de la sécurité de porte AS0017394

• Référence constructeur : AS0017394
• Type de pièce : sécurité de porte / électroserrure / verrou de porte
• Marques compatibles : Brandt, Vedette, Fagor, Thomson, Océan, Sangiorgio, Bellavita, Aya, Listo, Essentiel B, Samet
• Type d'appareil : lave-linge à chargement par le dessus (top)
• Pièce d'origine constructeur : oui — référence identique sur l'ensemble du groupe Fagor Brandt
• Usage : remplacement à l'identique

Signes d'usure ou de défaillance de l'électroserrure de porte

Plusieurs signes permettent d'identifier une sécurité de porte défaillante avant toute intervention. Le premier est l'absence de démarrage : la machine ne lance aucun programme malgré une porte apparemment fermée, car le contact de verrouillage ne se ferme pas. Le second est un verrouillage aléatoire : la porte se bloque ou se déverrouille en dehors des moments prévus par le programme. Un troisième signe caractéristique est la présence d'un code défaut de porte affiché sur le tableau de bord — sur les lave-linge Brandt et Fagor équipés d'un afficheur, le code D07 signale directement un problème sur ce composant. Enfin, un bruit de claquement anormal à la fermeture du couvercle ou une languette de verrouillage visuellement endommagée confirment généralement une pièce à remplacer.

Code panne D07 ou affichage des voyants (3 premiers en partant du bas):

Entrée dans le programme test du lave-linge

Vérifier que le tambour est vide puis : Pour entrer en mode Test, branchement sur secteur puis appui long sur les 2 touches options les plus éloignées (dans les 1eres sec après Mise sous tension) (flèches jaunes) pendant 3 secondes minimum. Les leds programme, vitesse et température s'allument et indiquent l’entrée dans le programme test. Chaque appui sur la touche départ déclenche un organe de la machine.

Note : La porte est verrouillée au début de chaque test et déverrouillée à la fin du test. n Encas d'échec sur un des tests, et si tous les points de vérification du test sont OK, alors vérifier le module électronique.

Conseils avant et après le remplacement de la sécurité de porte

Avant d'intervenir, débrancher impérativement l'appareil du secteur. Vérifier visuellement que le problème ne vient pas d'une languette de couvercle tordue ou cassée, qui empêcherait mécaniquement l'enclenchement du verrou — dans ce cas, c'est la languette qu'il faut remplacer, pas la sécurité. Contrôler également le câblage du connecteur de la sécurité : un fil débranché ou un connecteur oxydé peut provoquer exactement les mêmes symptômes. Après le remplacement, vérifier le bon engagement du connecteur, refermer l'appareil et effectuer un cycle court pour confirmer le verrouillage et le démarrage normaux. Vérifier la compatibilité de la référence AS0017394 avec la plaque signalétique de l'appareil avant toute commande.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée à l’arrière de l’appareil.

1FET-110W-X/03 1FET-211W-X/04 1FET-211W-X/05 1FET-213W-X/03 1FET-313W-X/04 1FET-313W-X/06 1FGT-5010-D/01 1FGT-5312-D/01 1FGT-6313-D/01 1FLT-612-X/02 ALT0900W-F/02 ALT1000-1/01 ALT1220W-F/02 BCT63M-F/01 BT500B-F/01 BT550BE-X/01 BT5520B-F/01 BT552BE-X/01 BT552BP-E/01 BT558BE-X/01 BT600BE-X/01 BT600LE-X/01 BT600ME-X/01 BT602B-F/01 BT602BP-E/01 BT602LE-X/01 BT602LE-X/02 BT602LP-E/01 BT603ME-X/01 BT603M-F/01 BT608LA-A/01 BT608LA-A/02 ALT0900W BT608LE-X/01 BT608LE-X/02 BT62B-F/01 BT650MA-A/01 BT650ME-X/01 BT650MQE-X/01 BT650MQE-X/02 BT652M-F/01 BT653HQA-A/01 BT653HQA-A/02 Itelem BT653HQE-X/01 BT653HQE-X/02 BT653HQP-E/01 BT653HQP-E/02 BT653L-F/01 BT653MA-A/01 BT653ME-X/01 BT653MP-E/01 BT653MQE-X/01 BT653MQE-X/02 BT653MQ-F/01 BT653MQ-F/02 BTCH3107-A/02 BWT1DT63-F/03 BWT1RT63-F/01 BWT1RT63-F/02 BWT1RY62-F/03 BWT1RY63-F/03 BWT2512E-F/02 BWT2612E-F/02 BWT2613T-F/02 BWT2DT63-F/02 BWT2DY63-F/02 BWT3610E-F/01 BWT3612E-F/01 BWT3612E-F/02 BWT3613T-F/01 BWT3613T-F/02 BWT3DT63-F/01 BWT3DT63-F/02 BWT3RY62-F/01 BWT3RY63-F/01 BWT3RY63-F/02 BWT6008E-X/02 BWT6008E-X/03 BWT6010E-X/02 BWT6010E-X/03 BWT6012E-X/02 BWT613T-F/01 BWT630F/02 BWT6310E-X/02 BWT6310E-X/03 BWT6310E-X/04 BWT6312E-X/02 BWT6312E-X/03 BWT6312E-X/04 BWT6410E-X/03 BWT6410E-X/04 BWT6412DS-X/02 BWT6412WS-X/03 BWT6412WS-X/04 BWT6413E-X/03 BWT6413E-X/04 BWT6512T-F/01 BWT652T-F/01 CA5000-F/02 ELT512D4-F/02 ELT612DD4-F/01 ELT613D2-F/01 ELT613D2-F/02 F1162-F/01 FEC-2105T-X/03 pieces-tout-electromenager.com FEC-805T-X/03 FET-5008-X/02 FET-5010-X/02 FET-5112-X/02 FET-5112-X/03 FET-5112-X/04 FET-5310-X/02 FET-5310-X/03 FET-5310-X/04 FET-5312-X/02 FET-5312-X/03 FET-5312-X/04 FET-6010-X/02 FET-6010-X/03 FET-6012-X/02 FET-6012-X/03 FET-6310-X/02 FET-6310-X/03 FET-6312-X/02 FET-6312-X/03 FET-6412D-X/03 FET-6412WS-X/03 FET-6412-X/02 FFT101PW-F/02 FFT112PW-F/02 FFT113PW-F/02 FFT250PW-F/02 FFT251PW-F/03 FFT252PW-F/03 FFT263W-F/03 FFT301PW-F/01 FFT350PW-F/01 FFT352PW-F/01 FGT-5010-D/02 FGT-5312-D/02 FGT-6312-D/02 FRANCAISE/01 KWT61060-X/03 LT1000-4-F/02 LT1005BFP-F/02 LT1005D2-F/01 LT1005FP-F/03 LT1105D1-F/01 LT1206FP-F/02 LT5517-F/01 LT5600-F/01 LTS61200-F/01 LTS61217-F/01 LTV63AM-F/01 LTV652UB-F/01 MAX148DSE-X/09 MAXI7312G/02 MT7120-J/02 PESU2600-FI/03 PESU2620D-FI/03 PESU2620-FI/03 PESU2630D-FI/03 PTE-1036P/04 PTE-640-P/04 PTE-84-P/04 SGT126103-I/02 SGT6129DD-I/02 STL551-F/01 STL613DPLUS STL613-F/01 T5051-J/02 T5060-J/02 T5085-J/02 T55071-J/02 T6072-J/02 T6091-J/02 T6091-J/03 T6092-J/02 T6092-J/03 T6103L-J/02 T6103L-J/03 TO6200FB-F/03 TO6201FB-F/01 TTSG12316-I/02 TTSG12386-I/02 TX9607-A/03 TX9608-A/03 TX9610-A/03 TX9612-A/03 URBANLT-F/02 VDT612B-F/01 VDT6510B-F/01 VEB6511-F/01 VED6012B-F/01 VLT1101W-F/03 VLT1105W-F/01 VLT1110W-F/03 VLT1112W-F/03 VLT1121W-F/03 VLT1255W-F/01 VLT4104-F/02 VLT4104-F/03 VLT4116-F/03 VLT4304W-F/01 VLT5100W-F/03 VLT5110W-F/02 VLT5111W-F/02 VLT5190W-F/03 VLT51W-F/01 VLT5210W-F/01 VLT5210W-F/02 VLT52W-F/01 VLT60W-F/01 VLT6110S-F/02 VLT6111-F/02 VLT611-F/01 VLT6121W-F/02 VLT612EX-F/01 VLT61D20-F/02 VLT620P-F/02 VLT6210W-F/01 VLT6210W-F/02 VLT6212W-F/02 VLT6221W-F/01 VLT62D20-F/01 VLT62W-F/01 VLT6312W-F/01 VLT6631-F/02 VLT6631-F/03 VLT6632-F/01 VLT6632-F/02 VLTMDENIS-F/03 VT602B-F/01 VT603B-F/01 VT651BE-X/01 VT651B-F/01 VT652B-F/01 VT653MQ-F/01 VT653MQ-F/02 VTT7610-F/03 VTT7612E-F/02 VTT7622E-F/01 VTT7630-F/01 WA126T-CH/02 WA95T-CH/02 WATL126-D/01 WLBA-61217ER/01 WNT6420-X/03 WNT6420-X/04 WT05735F-X/04 WT06100W-X/03 WT06100W-X/04 WT06735E-X/04 WT0800FW-DZ/03 WT08100W-X/03 WT08726F-M/03 WT10766F-M/03 WT1206A++WSCA-X WT128DSE-X/09 WT4026-X/03 WT63090-X/03 WT63091-X/01 WT63110-X/03 WT63111-X/01 WT63130DE/03 WT63130-X/03 WT63131DE-D/01 WT63131-X/03 WT63132-X/01 WT63133-X/01 WT63134-X/01 WT6332-X/03 WTB652UL-F/01 WTB653AH-F/01 WTC0112FW/03 WTC0122FW/03 WTC1160W-F/04 WTC1246SW-F/02 WTC1260W-F/03 WTC12D3F/07 WTC1346SW-F/01 WTC630F/01 WTC63F/02 WTC653UM-F/01 WTC96100-A/03 WTC9670-A/03 WTC9680-A/03 WTC9685-A/03 WTC9690-A/03 WTR1061E-X/01 WTR1069A-X/01 WTR1269A-X/01 WUS5-1215-X/02

FAQ — Sécurité de porte lave-linge top Brandt Vedette Fagor AS0017394

Identification et compatibilité

La référence AS0017394 est-elle compatible avec mon lave-linge Brandt ou Vedette ?

La référence AS0017394 est une pièce d'origine du groupe Fagor Brandt, commune à l'ensemble des marques du groupe : Brandt, Vedette, Fagor, Thomson, Océan, Sangiorgio et Bellavita. Elle équipe un grand nombre de modèles de lave-linge top de ces marques. Pour confirmer la compatibilité avec votre appareil précis, relevez le numéro de modèle sur la plaque signalétique apposée à l'arrière ou sous le couvercle de la machine.

Quelle est la différence entre une sécurité de porte, un verrou de porte et une électroserrure ?

Ce sont trois appellations différentes pour la même pièce. La sécurité de porte, le verrou de porte et l'électroserrure désignent tous le même composant électromécanique qui verrouille le couvercle du lave-linge et transmet le signal de fermeture à la carte électronique. La référence AS0017394 correspond à cette pièce dans sa version pour lave-linge top du groupe Fagor Brandt.

Diagnostic et panne

Mon lave-linge Brandt top ne démarre pas — la sécurité de porte est-elle en cause ?

C'est une cause fréquente. Si la machine ne lance aucun programme malgré une porte correctement fermée, la sécurité de porte est l'un des premiers composants à contrôler. Un test au multimètre sur les bornes du verrou permet de vérifier la continuité du contact. En l'absence de continuité, la pièce est défectueuse et doit être remplacée.

Mon lave-linge Fagor ou Vedette affiche un code erreur lié à la porte — quelle pièce remplacer ?

Les codes E41, E42 et E43 sur les lave-linge Brandt et Fagor pointent vers la sécurité de porte. E41 signale une porte détectée ouverte en cours de cycle, E42 un problème de fermeture, E43 un défaut du triac d'alimentation de la sécurité. Dans les cas E41 et E42, la sécurité de porte AS0017394 est la pièce à contrôler en priorité et souvent à remplacer.

Le couvercle de mon lave-linge top reste bloqué en position fermée — la sécurité de porte est-elle responsable ?

Oui, c'est l'une des défaillances typiques de ce composant. Lorsque le solénoïde interne de l'électroserrure reste alimenté ou que la mécanique interne est grippée, le verrou ne se rétracte plus et bloque le couvercle. Le remplacement de la sécurité de porte AS0017394 résout ce problème.
