Sécurité de porte lave-linge Bosch Siemens

Descriptif produit

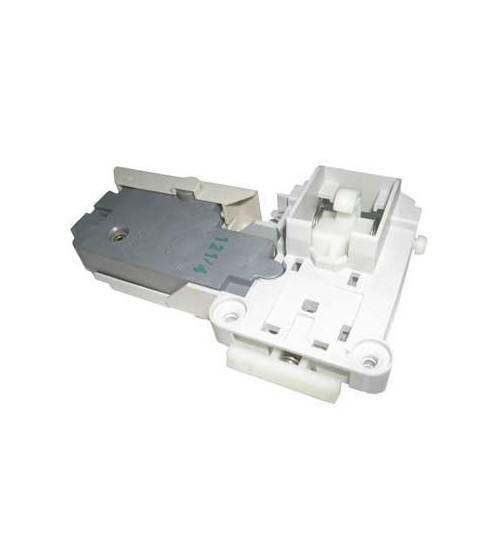

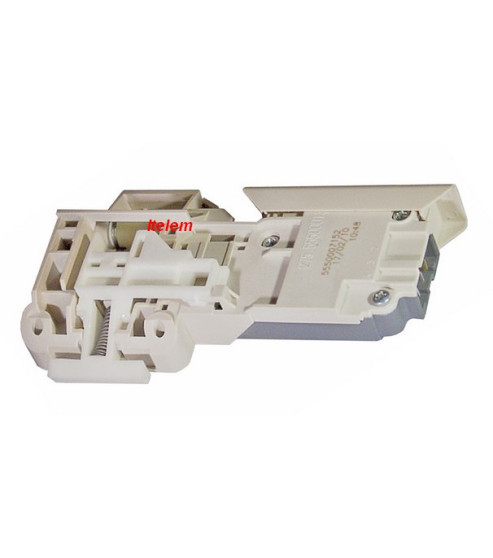

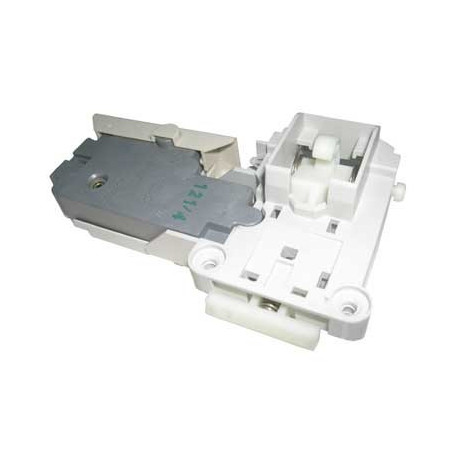

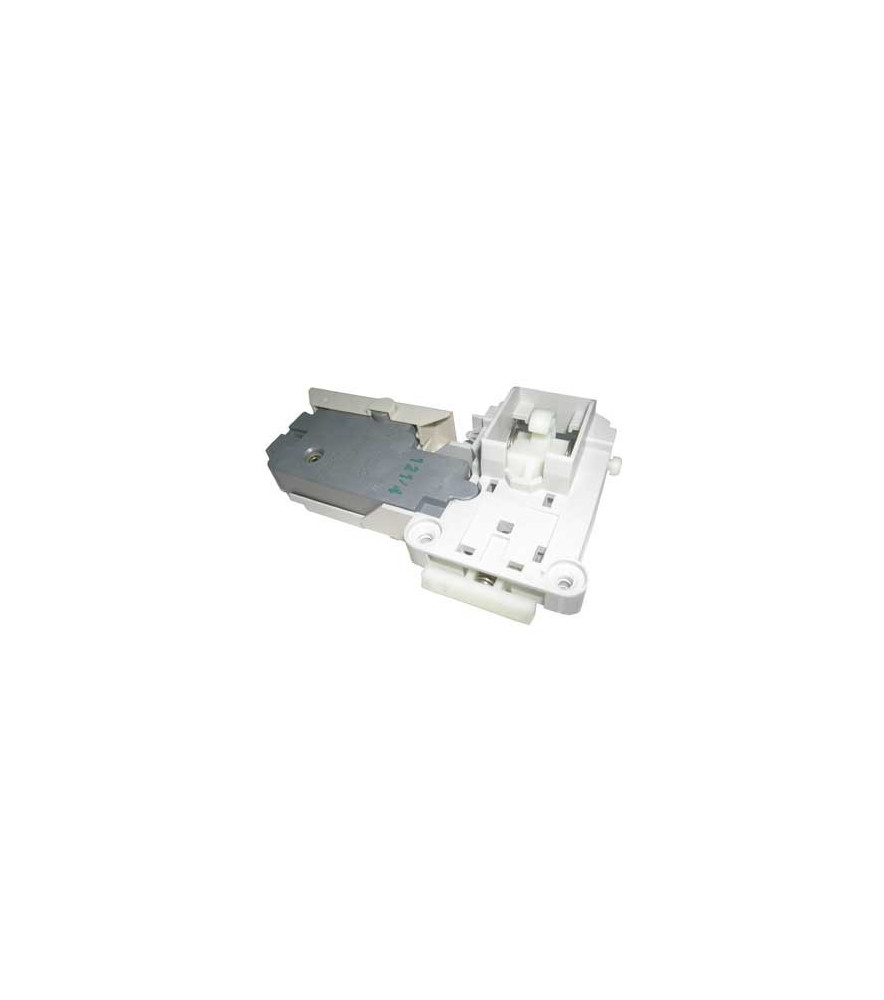

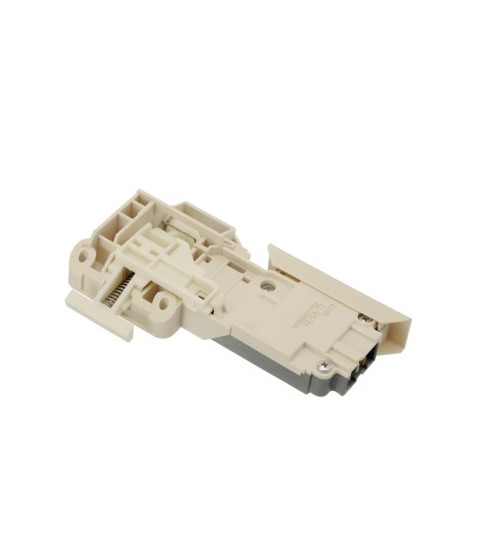

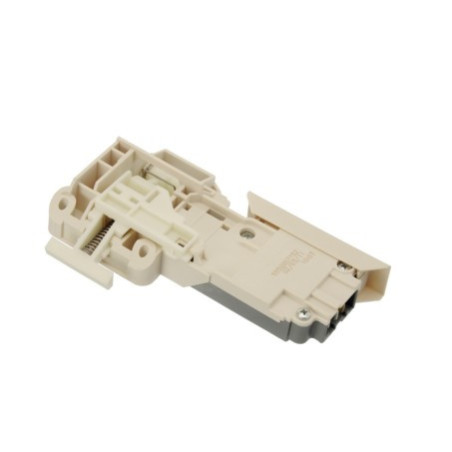

Le verrou de sécurité de porte équipe les lave-linge top Bosch et Siemens de la gamme WOL. Il se loge derrière le bandeau de commande, au niveau du crochet de couvercle, et reçoit ce crochet lors de la fermeture du hublot. Son fonctionnement repose sur un élément CTP (coefficient de température positif) alimenté via un triac pendant toute la durée du programme, la tension étant coupée en position OFF. Cette technologie explique la temporisation caractéristique du verrouillage, l'élément CTP devant chauffer avant d'assurer le blocage mécanique, puis refroidir pour le libérer. Sans ce contact validé, la machine refuse tout simplement de démarrer. Remplacer cette pièce quand elle est en cause redonne à l'appareil sa capacité à lancer un cycle normalement, sans bricolage ni contournement de sécurité.

Problèmes et pannes résolus

Ce verrou est directement responsable de plusieurs pannes classiques sur les tops Bosch Siemens WOL. L'appareil ne démarre pas malgré un programme correctement sélectionné, avec apparition du code panne E1, associé au défaut de verrouillage de porte. Le voyant de début de cycle reste allumé fixe ou clignote sans que le programme ne s'engage, signe que la carte de puissance attend en vain la confirmation du contact fermé. La porte reste bloquée en fin de cycle au-delà du temps normal, ou à l'inverse elle ne verrouille jamais, ce qui empêche tout lancement. Le remplacement de la référence 00178567 résout ces symptômes dans la grande majorité des cas où le contrôle électrique confirme la panne du composant.

Caractéristiques

• Référence : 00178567
• Marques : Bosch, Siemens
• Type d'appareil : lave-linge top
• Technologie : verrouillage électrique par élément CTP piloté par triac
• Emplacement : derrière le bandeau de commande, au niveau du crochet de couvercle
• Tension : 250 V, AC
• Intensité : 16 (6) A
• Temps de verrouillage : environ 1 minute
• Temps de déverrouillage : 8 secondes maximum, après le temps de verrouillage
• Compatibilité : gamme WOL (voir modèles compatibles ci-dessous)

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, derrière la trappe de pompe de vidange ou au dos de l’appareil.

CR60851IL/10 CR60851IL/11 CR60851IL/12 CR60851IL/13 WOL100A/01 WOL100A/08 WOL100A/10 WOL100A/11 WOL100A/12 WOL100A/13 WOL120AEU/01 WOL120AEU/08 WOL120AEU/10 WOL120AEU/11 WOL120AEU/12 WOL120AEU/13 WOL1250II/01 WOL1250II/08 WOL1250II/10 WOL1250II/11 WOL1250II/12 WOL1250II/13 WOL1251IL/10 WOL1251IL/11 WOL1251IL/12 WOL1251IL/13 WOL1270IL/01 WOL1270IL/08 WOL1270IL/10 WOL1600FF/01 WOL1600FF/02 WOL1600FF/03 WOL1600FF/10 WOL160BFF/02 WOL160BFF/03 WOL1650/01 WOL1650/08 WOL1650/10 WOL1650EE/01 WOL1650EE/08 WOL1650EE/10 WOL1650EE/11 WOL1650EE/12 WOL1650EE/13 WOL1650EU/01 WOL1650EU/08 WOL1650EU/10 WOL1650EU/11 WOL1650EU/12 WOL1650EU/13 WOL1650II/01 WOL1650II/08 WOL1650II/10 WOL1650II/11 WOL1650II/12 WOL1650II/13 WOL1650IL/01 WOL1650IL/08 WOL1650IL/10 WOL1650PL/01 WOL1650PL/08 WOL1650PL/10 WOL1650PL/11 WOL1650PL/12 WOL1650PL/13 WOL1651IL/10 WOL1651IL/11 WOL1651IL/12 WOL1651IL/13 WOL1670/01 WOL1670/08 WOL1670/10 WOL1800FF/01 WOL1800FF/02 WOL1800FF/03 WOL1800FF/10 WOL1800II/01 WOL1800II/08 WOL1800II/10 WOL1800II/11 WOL1801FF/10 WOL1801FF/11 WOL1801FF/12 WOL1801FF/13 WOL2000FF/01 WOL2000FF/02 WOL2000FF/03 WOL2000FF/10 WOL2000FF/11 WOL2000FF/12 WOL2000FF/13 WOL2040/08 WOL2040/10 WOL2040/11 WOL2040/12 WOL2040/13 WOL2050/01 WOL2050/08 WOL2050/10 WOL2050/11 WOL2050/12 WOL2050/13 WOL2050EU/01 WOL2050EU/08 WOL2050EU/10 WOL2050EU/11 WOL2050EU/12 WOL2050EU/13 WOL2050II/01 WOL2050II/08 WOL2050II/10 WOL2050NL/01 WOL2050NL/08 WOL2050NL/10 WOL2050SN/01 WOL2050SN/08 WOL2050SN/10 WOL2050SN/11 WOL2050SN/12 WOL205S/08 WOL205S/10 WOL205T/01 WOL2200FF/01 WOL2200FF/02 WOL2200GB/01 WOL2200GB/08 WOL2200GB/10 WOL2400/10 WOL2400/11 WOL2400/12 WOL2400/13 WOL2400FF/01 WOL2400FF/02 WOL2400FF/03 WOL2400FF/10 WOL2430NL/01 WOL2430NL/08 WOL2430NL/10 WOL2430NL/11 WOL2430NL/12 WOL2430NL/13 WOL2450/01 WOL2450/08 WOL2450/10 WOL2450/11 WOL2450/12 WOL2450/13 WOL2450EU/01 WOL2450EU/08 WOL2450SN/01 WOL2450SN/08 WOL2450SN/10 WOL247S/08 WOL247S/10 WOL247S/12 WOL247S/13 WOL2630FF/01 WOL2630FF/02 WOL2630FF/03 WOL2630FF/10 WOL2670NL/08 WOL2670NL/10 WOP110A/01 WOP110A/02 WOP111A/02 WOP111A/03 WOP111A/12 WOP111A/13 WOP130A/01 WOP130A/02 WOP130ANL/01 WOP130ANL/02 WOP131A/02 WOP131A/03 WOP131A/12 WOP131A/13 WOP131ANL/02 WOP131ANL/03 WOP131ANL/12 WOP131ANL/13 WOP1651EU/03 WOP1651EU/12 WOP1651EU/13 WOP1651II/03 WOP1651II/12 WOP1651II/13 WOP1800FF/01 WOP1800FF/02 WOP2000FF/01 WOP2000FF/02 WOP2001FF/02 WOP2001FF/03 WOP2001FF/12 WOP2001FF/13 WOP2030/01 WOP2030/02 WOP2031/02 WOP2031/03 WOP2031/12 WOP2031/13 WOP2050BY/02 WOP2050BY/03 WOP2050II/01 WOP2050II/02 Itelem WOP2050SN/01 WOP2050SN/02 WOP2051BY/02 WOP2051BY/03 WOP2051BY/12 WOP2051BY/13 WOP2051II/02 WOP2051II/03 WOP2051II/12 WOP2051II/13 WOP2200FF/02 WOP2201FF/02 WOP2201FF/03 WOP2201FF/12 WOP2201FF/13 WOP2400FF/01 WOP2400FF/02 WOP2400GB/02 WOP2400GB/03 WOP2401FF/02 WOP2401FF/03 WOP2401FF/12 WOP2401FF/13 WOP2407GB/03 WOP2407GB/12 WOP2407GB/13 WOP2430/01 WOP2430/02 WOP2430NL/01 WOP2430NL/02 WOP2431/02 WOP2431/03 WOP2431/12 WOP2431/13 WOP2450SN/01 WOP2450SN/02 WOP2451SN/02 WOP2451SN/03 WOP2451SN/12 WOP2451SN/13 WOP2471FF/02 WOP2471FF/03 WOP2471FF/12 WOP2471FF/13 WOP2601FF/02 WOP2601FF/03 WOP2601FF/12 WOP2601FF/13 WOP2630FF/01 WOP2630FF/02 WOP2630FF/03 WOP2650SN/01 WOP2650SN/02 WOP2651SN/02 WOP2651SN/03 WOP2651SN/12 WOP2651SN/13 WXT1000FF/01 WXT1000FF/02 WXT1000FF/03 WXT1000FF/10 WXT1000FF/11 WXT1000FF/12 WXT1000FF/13 WXT100A/01 WXT100A/08 WXT100A/10 WXT100A/11 WXT100A/12 WXT100A/13 WXT103E/01 WXT103E/08 WXT103E/10 WXT103E/12 WXT103E/13 WXT1050/01 WXT1050/08 WXT1050/10 WXT1050/11 WXT1050/12 WXT1050/13 WXT1050EU/01 WXT1050EU/08 WXT1050EU/10 WXT1050EU/11 WXT1050EU/12 WXT1050EU/13 WXT1050II/01 WXT1050II/08 WXT1050II/10 WXT1050NL/01 WXT1050NL/08 WXT1050NL/10 WXT1050SN/01 WXT1050SN/08 WXT1050SN/10 WXT1050SN/11 WXT1050SN/12 WXT1050SN/13 WXT1100FF/01 WXT1100FF/02 WXT1200FF/01 WXT1200FF/02 WXT1200FF/03 WXT1200FF/10 WXT120A/10 WXT120A/11 WXT120A/12 WXT120A/13 WXT120SN/01 WXT120SN/08 WXT120SN/10 WXT122G/10 WXT122G/11 WXT122G/12 WXT122G/13 WXT1250/01 WXT1250/08 WXT1250/10 WXT1250/11 WXT1250/12 WXT1250/13 WXT1250EU/01 WXT1250EU/08 WXT1250EU/10 WXT1250EU/11 WXT1250EU/12 WXT1250EU/13 WXT1330FF/01 WXT1330FF/02 WXT1330FF/03 WXT1330FF/10 WXT1350SN/01 WXT1350SN/08 WXT1350SN/10 WXT1351SN/01 WXT1351SN/08 WXT1351SN/10 WXT135A/08 WXT135A/10 WXT135S/08 WXT135S/09 WXT135S/10 WXT1370NL/08 WXT1370NL/10 WXT1370NL/11 WXT1370NL/12 WXT1370NL/13 WXT650II/01 WXT650II/08 WXT650II/10 WXT750HK/01 WXT750HK/08 WXT750HK/10 WXT750HK/11 WXT750HK/12 WXT750HK/13 WXT800FF/01 WXT800FF/02 WXT800FF/03 WXT800FF/10 WXT80BFF/02 WXT80BFF/03 WXT850/01 WXT850/08 WXT850/10 WXT850EU/01 WXT850EU/08 WXT850EU/10 WXT850HK/10 WXT850HK/11 WXT850HK/12 WXT850II/01 WXT850II/08 WXT850II/10 WXT850II/11 WXT850II/12 WXT850II/13 WXT850PL/01 WXT850PL/08 WXT850PL/10 WXT850PL/11 WXT850PL/12 WXT850PL/13 WXT85F/01 WXT85F/08 WXT85F/10 WXT900FF/01 WXT900FF/02 WXT900FF/03 WXT900FF/10 WXT901FF/10 WXT901FF/11 WXT901FF/12

Signes d'usure ou de défaillance

Un verrou fatigué se repère à plusieurs signes. Le code panne E1 s'affiche, ou le voyant de début de cycle reste allumé ou clignote sans que le lavage ne démarre réellement. Le fameux "clac" de verrouillage, entendu normalement au lancement du cycle, ne se produit plus, ou n'intervient qu'après un délai anormalement long par rapport à la minute habituelle. Le déverrouillage en fin de cycle peut aussi dépasser les 8 secondes attendues, voire ne jamais se produire, obligeant à forcer l'ouverture. Un jeu mécanique anormal du crochet dans son logement est aussi un indice à surveiller.

Court-circuiter le verrou de porte permet aussi de faire démarrer la machine et isoler le défaut. Shunter les contacts 3 et 4 du verrou. Si la machine démarre et commence son cycle, le verrou est en cause.

Vérifier également l'état du triac qui commande le verrou depuis le module électronique, souvent le verrou en défaut détruit ce composant.

Conseils avant et après remplacement

Avant de commander quoi que ce soit, contrôler la continuité électrique du composant à l'ohmmètre, appareil hors tension et débranché. Une valeur incohérente ou un contact qui ne se ferme pas confirme la panne. Couper systématiquement l'alimentation avant toute intervention sur cette zone, les bornes du verrou étant reliées directement au circuit de sécurité. Pour l'accès, l'intervention se fait par la façade : dévisser les deux vis qui maintiennent le bandeau de commande, dépose le bandeau pour dégager le verrou situé au niveau du crochet de couvercle, débranche les connexions électriques, puis extrare le composant. Après remplacement, vérifier le bon accrochage du crochet de porte et lance un cycle test à vide avant utilisation normale.

FAQ

Que signifie le code panne E1 sur un lave-linge top Bosch ou Siemens ?

Ce code panne renvoie à un défaut du circuit de verrouillage de porte. Il apparaît quand la carte de puissance ne reçoit pas la confirmation de contact fermé du verrou, souvent accompagné d'un voyant de début de cycle qui reste allumé ou qui clignote sans lancement réel du programme.

Pourquoi le voyant de début de cycle clignote sans que la machine ne démarre ?

Ce clignotement traduit une attente de confirmation du verrouillage de porte par la carte de puissance. Le contact du verrou, alimenté via un triac sur l'élément CTP, ne remonte pas l'information attendue, ce qui bloque la suite du programme.

Comment savoir si le verrou de porte est bien la pièce en panne ?

Le signe le plus fiable reste le code panne E1 associé au voyant de début de cycle allumé ou clignotant, ou l'absence du "clac" de verrouillage au démarrage. Un test de continuité électrique sur les bornes du composant, hors tension, confirme ou écarte le diagnostic sans avoir à démonter tout l'appareil.

Où se trouve le verrou de porte 00178567 et comment y accéder ?

Le composant se loge derrière le bandeau de commande, au niveau du crochet de couvercle. L'accès se fait par la façade de l'appareil, en dévissant les deux vis qui maintiennent le bandeau, ce qui permet de dégager le verrou pour le débrancher et le retirer.

La référence 00178567 est-elle compatible avec tous les lave-linge top Bosch et Siemens ?

Non, cette référence concerne principalement la gamme WOL et la série L-LINGE TOP SOLO 1200T. La vérification de la référence sur la plaque signalétique de l'appareil reste la méthode la plus sûre avant tout achat.
