Sonde de température lave-vaisselle Waltham Valberg Sogelux

Descriptif produit

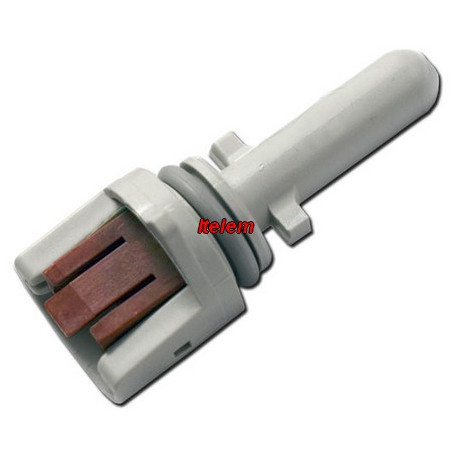

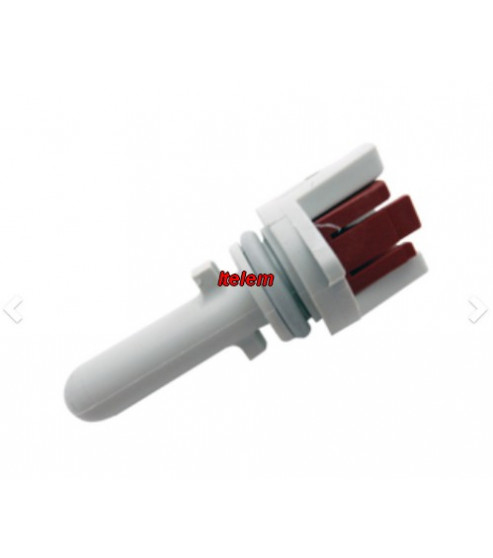

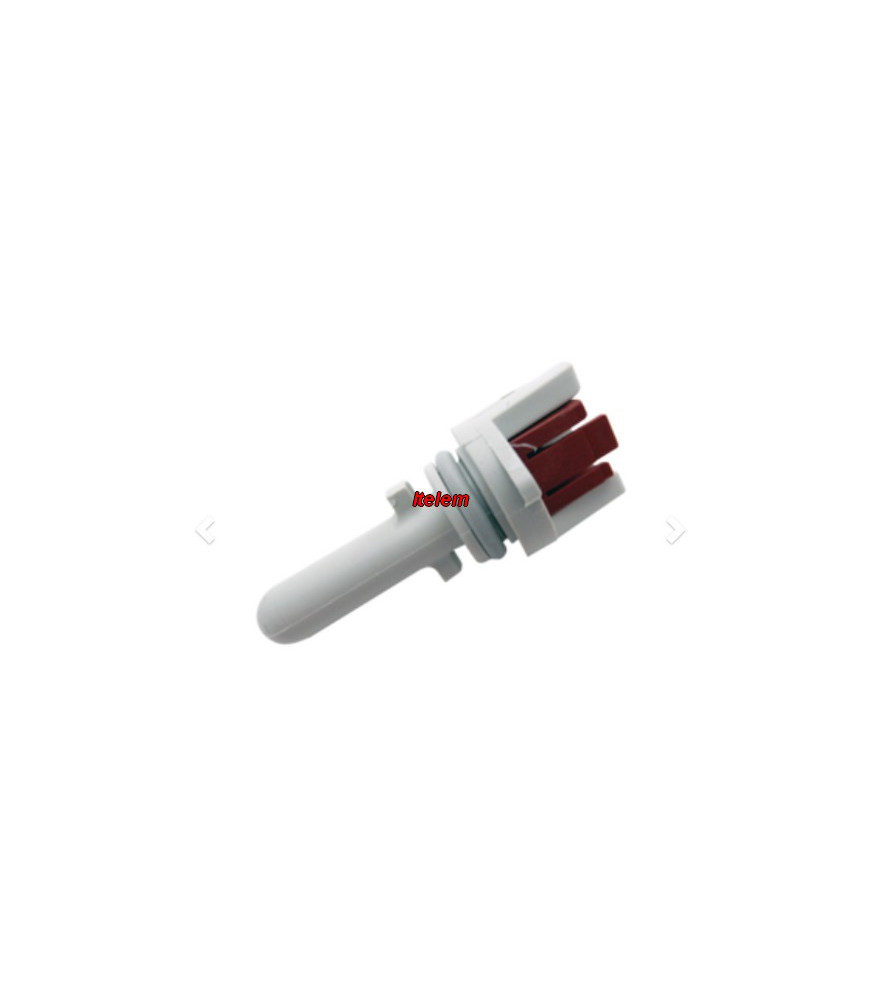

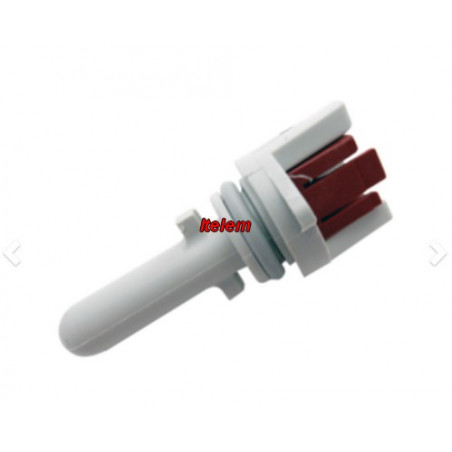

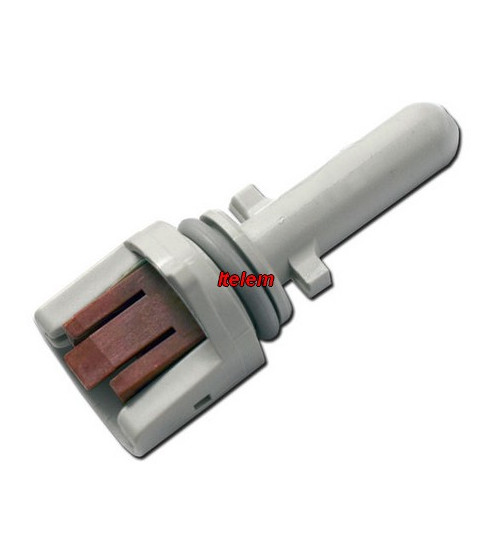

Sonde de température CTN réf. 32013802, pièce d'origine Vestel pour lave-vaisselle Waltham, Valberg, Sogelux, Aya, Telefunken, Technical, Tucson, Sharp, Oceanic et autres. Elle mesure la température de l'eau de lavage et la transmet à l'électronique, qui régule la chauffe. Une sonde défaillante fausse cette régulation : l'eau ne chauffe pas correctement ou le lave-vaisselle affiche un défaut.

Problèmes et pannes résolus

Lave-vaisselle qui ne chauffe pas, qui chauffe trop ou de façon irrégulière, vaisselle mal lavée ou mal séchée, cycle interrompu, code défaut F6 ou F06 affiché. Une sonde dont la valeur ohmique est hors plage fausse la mesure de température, ce qui explique ces symptômes et le code défaut associé.

Caractéristiques

Identification

• Références : 32013802, 32047121.
• Type : sonde de température CTN (NTC)

Électricité

• Valeur de la sonde : 50 kΩ à 20 °C

Codes défaut associés

• Code défaut affiché : F6 ou F06

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.

AYA : ALV1247DB3, LV1249DB2, LV1249DBS2

BURG : BST60-6, BSV60-5

CONTINENTAL EDISON : CELV1047FI, CELV1245WP, CELV1445LEDB, CELV1445LEDS, CELV1445LEDW, CELV1539B, CELV1539W, CELV1539X, CELV13453PS, CELV13453PW, CELV15423PIX, CELVE1545B, CELVE1545IX, CELVE1545S, CELVF1545DIS

ESSENTIEL B : ELV3A-426B, ELV3A-426S, ELV-456B, ELV-456S, ELV3-391B, ELV3-456B, ELV3-456S, ELVI3-452F, ELVI3-452I, ELVI3-452N, ELVS-456B, ELVS-456S

JETWASH : JETLV1252DV60X, JETLV1252V60B

LISTO : LV47L1B, LV47L1S, LV49L4B, LVS49L3B, LVS49L3S

MANHATTAN : MHLV1247S, MHLV1247W, MHLV5453P

OCEANIC : OCEALV1247DDB2, OCEALV1247DDIX, OCEALV1247DDS2, OCEALV1247DDW2, OCEALV1249BDD, OCEALV1249SDD, OCEALV1249WDD

ORMOND : LV1249++

OXFORD : OXDW1247DX, OXFS1247DWX, OXLVA1245DX

SHARP (81 modèles) : QWC11F491WFRV2, QW-C12F471S-FR, QW-C12F471W-FR, QW-C12F472S-FR, QW-C12F472WE-FR, QW-C12F472W-FR, QW-C12F492W-EN, QW-C12F492W-EU, QW-C12F492W-FR, QW-C13F472W-DE, QW-C13F472W-EN, QW-C13F472W-EU, QW-C13F472W-FR, QW-C15U522W-NR, QW-CD14F521I-FR, QW-CD41F522I-DE, QW-D21I492X-DE, QW-D21I492X-EN, QW-D21I492X-EU, QW-D21I492X-FR, QW-D492X, QW-F471B, QW-F471S, QW-F471W, QW-GC13F472W-EN, QW-GC13F472W-EU, QW-GD53I443X-EU, QW-GD53I443X-FR, QW-GS52I452X, QW-GS52I452X-FR, QW-GS53I443X-FR, QWGT13F492WEU, QW-GT31F452I-FR, QW-GT31F452W-FR, QWGT32F452IFR, QW-GT32F452W-FR, QW-GT35F444I-FR, QW-GT43F393I-FR, QW-GT43F393W-FR, QW-GT43F413I-FR, QW-GX11F491W-FR, QW-GX12F471S-FR, QW-GX12F471W-FR, QW-GX12F472I-FR, QW-GX12F472SE-FR, QW-GX12F472W-FR, QW-GX12F492EW, QW-GX12F492W-FR, QW-GX13F472I-FR, QW-GX13F472W-FR, QW-GX13S472S-FR, QW-GX13S472W-FR, QW-HD46I44AX-FR, QW-HS24F472I-FR, QW-HS24F472S-FR, QW-HS24F472W-FR, QW-HS25F443I-FR, QW-HS25F443W-FR, QW-HT34F423I-FR, QW-HT43F393I-FR, QW-HX12F472S-FR, QWHX12F472WFR, QW-HX13F472A-FR, QW-HX13F472S-FR, QW-HX13F472W-FR, QW-HY24F472I-FR, QW-HY26F393A, QW-S12I491X-EN, QW-S12I492X-FR, QW-S22F472W-EN, QWS22F472WEU, QW-S22F472W-FR, QW-S24F443I-DE, QWS24F443IEU, QW-S24F443I-FR, QW-S32I471X-EN, QW-S32I471X-EU, QW-S32I471X-FR, QW-S32I472X-FR, QW-S41I472X-DE, QW-S41I472X-FR

SOGELUX : SLV45B, SLV45S, SLV451B, SLV763B, SLV784N, SLV785X, SLV1539S, SLVI551, SLVI853, SLVI854X

TELEFUNKEN : DW13PS45DX, DW13PS47S, DW13PS47W, T49C16D, TKLV3P1345S, TKLV3P1345W, TKLV13V47X, TKLV1049FS, TKLV1049FSLV

TUCSON : TLV15C39W, TLV490A++, TLV1049B, TLV1247B, TLV1247S, TLV1249B, TLV1249S, TLV4716, TLVSI1647DBA++

VALBERG : 10C49A++WVET, 10C49A+WVET, 12C41A+++WVET, 12C45A++XVET, 12C49A++DWVET2, 12S45A++DX701T, 12S45A++DX701T2, 12S45A++S701T, 12S45A++X701T, 12S47A++S701T, 12S47A++W701T, 12S49A++X701T, 15S39A+++X701T, BI12C49A++XVET, FBI15S45A++X701T, LVFI12C45A++VET, VAL10C45BVT, VAL10C47BVT, VAL12C45BVT, VAL12C49DBVT, VAL15C39XVT, VALLVFI12C45BVT

WESTLINE : DWW1539INOX, DWW1539WH

WESTWOOD : LVW1247A++, LVW1249A++, W12PS47SLV, WLV12C49D, WLV12PS47, WLV1249++, WLVSI1249X

Autres marques (Cobal Saba, Waltham...) : 180424, 180472/Q.6254, 884125, C1449, C1549, CT13, DDW-UA1211, GSVI60, INEXIVE, LV17VE, LV45B, LV45B1, LV45B3V1, LV45B3V2, LV45S3, LV45VE, LV60B3, LV60B4, LV60S3, LV60S4, LV4910-400049, LVA49SI, LVA49SLIM, LVA49W, LVA49X13W, LVFULL60I, LVS12C45VE16BK, LVS12C45VE16S, LVS12C45VE16W, LVS12C45VE17W, LVS15C39VE16S, LVS15C39VE16W, LVS15C39-18BK, LVS15C3918S, LVS15C39-18W, LVS15C3918W, LVSI60X3, LVTI4547, LVTIFRI, LVXFRI, Q.6254, TSV49, WPLFI1247X, WT1047DB, WT1549C45S, WTLV49X2+

Signes d'usure ou de défaillance

Eau qui reste froide, chauffe excessive ou instable, code F6 ou F06 affiché, valeur ohmique hors plage au multimètre, sonde cassée, noircie ou mal plaquée sur son support, connecteur oxydé.

Conseils avant et après remplacement

Avant de commander, relever le modèle complet sur la plaque signalétique et vérifier la valeur de la sonde : mesurer sa résistance à 20 °C, appareil débranché, qui doit être voisine de 50 kΩ. Contrôler aussi le connecteur et le câblage, dont une coupure donne le même code.

Débrancher l'appareil, fermer l'arrivée d'eau et vidanger la cuve avant d'accéder à la sonde, située sur la cuve, en accès sous l'appareil. Repérer sa position et son sens, remplacer la sonde, puis remonter. Après remplacement, lancer un cycle complet pour vérifier la montée en température, l'absence de fuite et la disparition du code défaut.

FAQ

Fonction de la pièce

À quoi sert la sonde de température d'un lave-vaisselle Waltham ou Valberg ?

Elle mesure la température de l'eau et la transmet à l'électronique, qui commande la résistance de chauffe. Sans mesure fiable, la chauffe n'est plus régulée.

Diagnostic de la panne

Que faire si mon lave-vaisselle affiche F6 ou F06 ?

Contrôler la sonde de température CTN : sa résistance à 20 °C doit être voisine de 50 kΩ. Vérifier ensuite le connecteur et le câblage, puis remplacer la sonde si la valeur est hors plage ou nulle.

Compatibilité

Comment vérifier que la sonde 32013802 convient à mon lave-vaisselle ?

Relever le modèle complet sur la plaque signalétique, puis le comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
