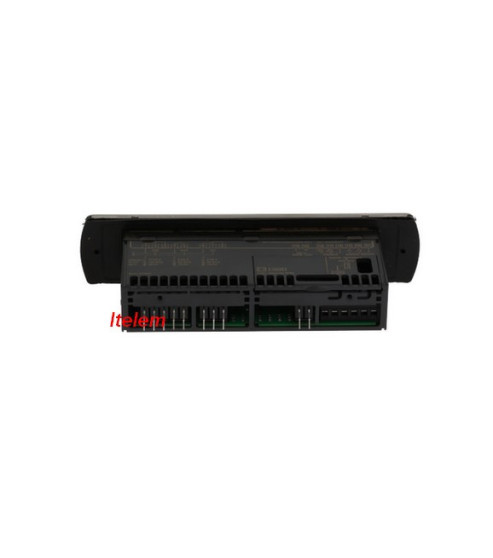

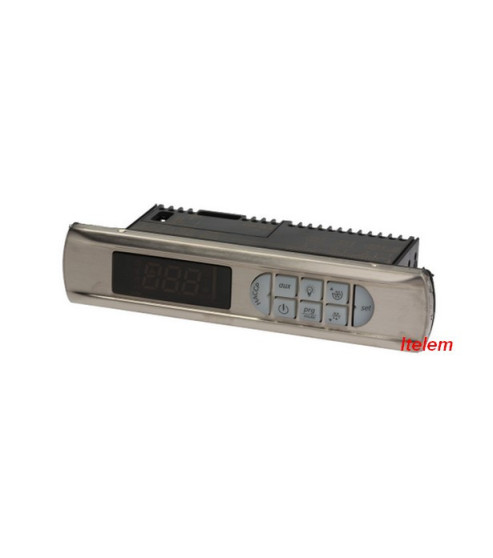

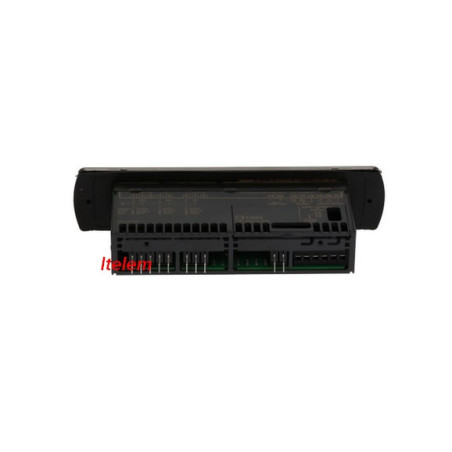

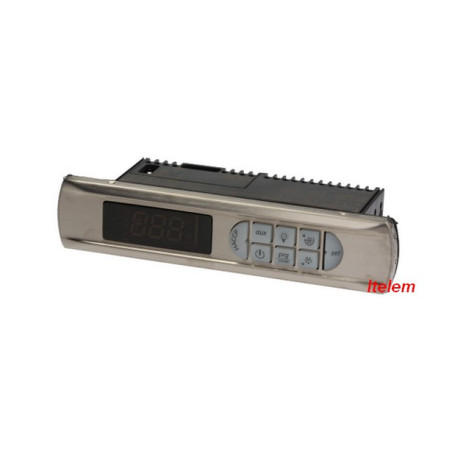

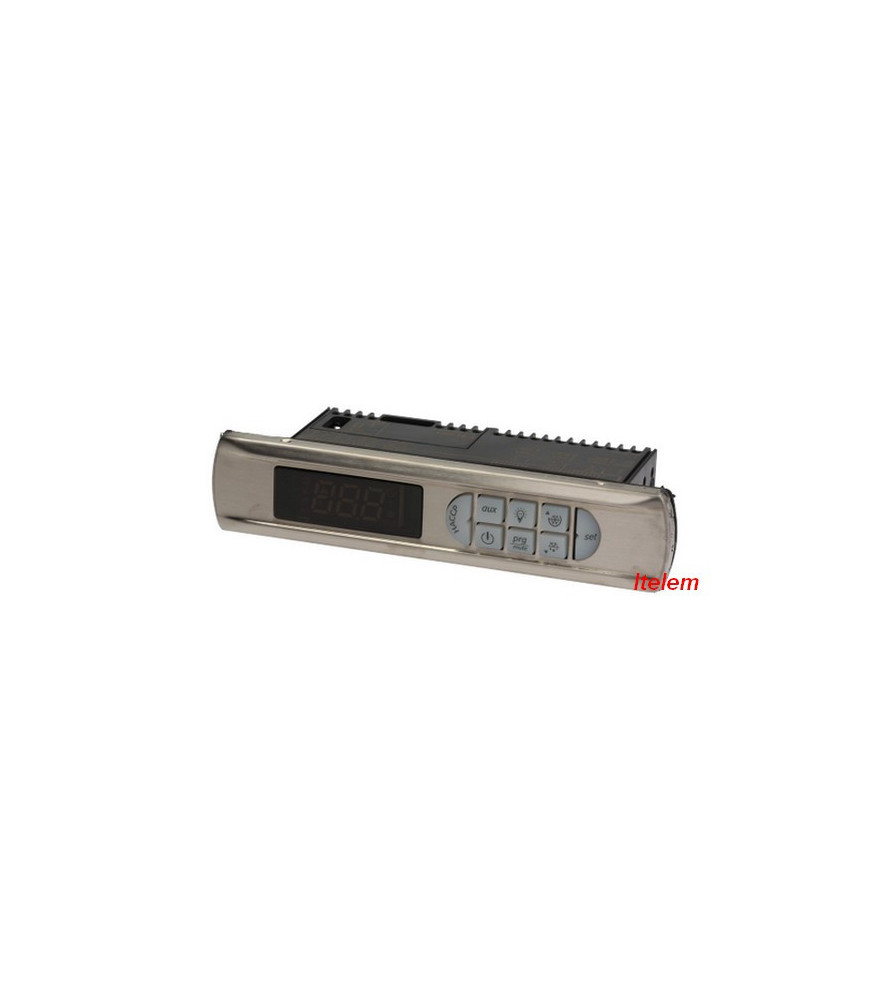

Thermostat régulateur armoire réfrigérée Carel PBIFY0EVD51 230V

Thermostat régulateur électronique pour armoire réfrigérée et chambre froide Carel — 3 relais, 2 NTC, 230 V

Le PBIFY0EVD51 est un thermostat régulateur électronique Carel pour armoire réfrigérée, chambre froide et autres installations frigorifiques professionnelles. Il est configuré INFRICO à la livraison. Doté de trois sorties relais indépendantes — compresseur, dégivrage et auxiliaire — et de deux entrées sonde NTC, il assure la régulation thermique complète de l'enceinte, le pilotage des cycles de dégivrage et la gestion des fonctions auxiliaires de l'installation. Son remplacement restaure un contrôle précis de la température et garantit la conformité de la conservation alimentaire aux exigences réglementaires en vigueur en restauration et en collectivité.

Problèmes et pannes résolus

• Régulation thermique absente ou incontrôlée sur armoire réfrigérée ou chambre froide
• Température de consigne non atteinte ou instable malgré un groupe frigorifique fonctionnel
• Cycles de dégivrage non déclenchés, non arrêtés ou intempestifs
• Affichage absent ou lecture de température erronée
• Alarme température active en permanence sans cause frigorifique identifiée
• Remplacement d'un régulateur endommagé suite à une surtension ou une défaillance électronique

Caractéristiques

• Référence constructeur : PBIFY0EVD51
• Référence commerciale : FRC394358E
• Marque : Carel
• Type de pièce : Thermostat régulateur électronique de réfrigération — 3 relais
• Tension d'alimentation : 230 V — 50 Hz
• Plage de régulation : -50 à +90 °C
• Entrées sonde : 2 entrées NTC
• Sorties :
  • 1 sortie relais 12 A — compresseur
  • 1 sortie relais 8 A — dégivrage
  • 1 sortie relais 8 A — auxiliaire
• Entrées digitales : 2
• Buzzer : Oui
• Dimensions frontales : 182 × 39 mm
• Découpe panneau : 138 × 29 mm
• Profondeur d'encastrement : 70,5 mm
• Configuration d'usine : INFRICO
• Successeur : Dixell XW40L-5L0D8X
• Usage : Armoire réfrigérée, chambre froide, vitrine réfrigérée, meuble frigorifique professionnel
• Pièce d'origine : Oui

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l’enceinte de l’appareil.

INFRICO Armoire réfrigérée

A-850-T-F, A-850-T-F-PAST, AGB-1302, AGB-1402-RP, AGB-1402-RR, AGB-1403-DP, AGB-401, AGB-402, AGB-651, AGB-651-BT, AGB-652, AGB-652-BT, AGB-802, AGN-1400-CR, AGN-1402, AGN-1402-CR-PAST, AGN-1402-MX, AGN-1402-PAST, AGN-1402-PESC, AGN-1403, AGN-1404, AGN-300-CR, AGN-301, AGN-302, AGN-322, AGN-323, AGN-600-CR, AGN-602, AGN-602-MX, AGN-603, AGN-604, AGN-632, AGN-633, AGN-642, AGN-643, AGN-644, AGN-645, AGN-646, AGN-700-CR, AGN-701, AGN-701-CR-PAST, AGN-701-PESC, AGN-702, AGN-702-MX, AN-1002-MX, AN-1002-T-F, AN-1003-T-F, AN-1004-T-F, AN-1603-T-F, AN-1605-T-F, AN-1606-T-F, AN-501-T-F, AN-502-MX, AN-502-T-F, ANDBT-1003-T-F-G, ANDBT-1605-T-F-G, ANDP-1003-T-F-G, ANDP-1605-T-F-G, AP-850-T-F, ARB-330, ERC-110, ERC-180, ERC-65, ME-1003-BAND

INFRICO Comptoir neutre réfrigérée

B45-2P, B45-2P-CR, B45-2P-EN, B45-2P-GR, B45-3P, B45-3P-CR, B45-3P-EN, B45-3P-GR, B45-4P, B45-4P-GR, BMGN-1470-CR, BMGN-1470-EN, BMGN-1470-F, BMGN-1470-GR, BMGN-1470-II, BMGN-1470-PDC, BMGN-1470-PDCR, BMGN-1960-CR, BMGN-1960-EN, BMGN-1960-F, BMGN-1960-GR, BMGN-1960-II, BMGN-1960-PDC, BMGN-1960-PDCR, BMGN-2450-CR, BMGN-2450-F, BMGN-2450-GR, BMGN-2450-II, FMPP-1500-CR, FMPP-1500-II, FMPP-2000-CR, FMPP-2000-II, FMPP-2500-CR, FMPP-2500-II, ME-1000-BAND, ME-1000-CR, ME-1000-EN, ME-1000-II, ME-1003-EN, ME-1470-2P, ME-1960-3P, MP-1740, MP-1740-CN, MP-2300, MP-2300-CN, MPG-1980, MPL-1740, MPL-2300, MR-1620, MR-1620-CR, MR-1620-EN, MR-1620-GR, MR-1620-PDC, MR-1620-PDCR, MR-2190-GR, MR-2190-PDC, MR-2190-PDCR, MR-2750-CR, MR-2750-GR, MSG-1000, MSG-1200-GR, MSG-1800-GR, MSG-2000, MSG-2200-GR, MSG-2400, MSG-800-GR, N45-3P-CR

INFRICO Table réfrigérée

BMPP-1500-CR, BMPP-1500-EN, BMPP-1500-GR, BMPP-2000-CR, BMPP-2000-EN, BMPP-2000-GR, BMPP-2000-II, BMPP-2500-CR, BMPP-2500-GR, BMPP-2500-II, BMPPF-1500-II, BMPPF-2000-II, BMPPF-2500-II, ME-1000-PIZZA, ME-1003-II, ME-1003-PIZZA, MR-2190, MR-2190-CR, MR-2190-EN, MR-2750, MSG-1400

Signes d'usure ou de défaillance du régulateur Carel PBIFY0EVD51

Le régulateur est à suspecter lorsque l'installation présente des dérives de température inexpliquées alors que le groupe frigorifique fonctionne normalement, ou lorsque les cycles de dégivrage deviennent erratiques ou inopérants. Un affichage absent à la mise sous tension, une alarme buzzer déclenchée en permanence sans anomalie frigorifique réelle, ou une sortie relais compresseur qui ne commande plus constituent des symptômes caractéristiques d'un régulateur défaillant. Avant de conclure à un remplacement, vérifiez l'alimentation secteur, l'état des sondes NTC et la continuité du câblage — un régulateur correctement alimenté mais privé de signal sonde cohérent peut se comporter de façon erratique sans être lui-même en cause.

Conseils avant et après remplacement

La configuration INFRICO est préchargée en usine. Si l'installation ne correspond pas à cette configuration, les paramètres devront être ajustés après montage. Notez ou photographiez l'intégralité des paramètres du régulateur d'origine avant dépose. Le câblage doit être réalisé hors tension par du personnel qualifié, en séparant soigneusement les câbles de signal (sondes, entrées digitales) des câbles de puissance (relais, alimentation) pour éviter les perturbations électromagnétiques. Après remontage, vérifiez la cohérence de l'affichage avec un thermomètre indépendant avant remise en service et contrôlez le bon fonctionnement des trois sorties relais sur un cycle complet.

FAQ — Thermostat régulateur Carel PBIFY0EVD51

Identification et compatibilité

Le PBIFY0EVD51 est-il compatible avec toutes les armoires réfrigérées Infrico ?

Le PBIFY0EVD51 est configuré INFRICO à la livraison, ce qui en fait le remplacement direct sur les armoires réfrigérées Infrico équipées de ce régulateur d'origine. La compatibilité exacte avec un modèle Infrico donné doit être confirmée par la plaque signalétique apposée dans l'enceinte de l'appareil, qui porte la référence modèle nécessaire à l'identification de la pièce.

Quelle est la différence entre le PBIFY0EVD51 et le PBIFC0HND61 ?

Ces deux références appartiennent à la même famille Carel PBIF. Le PBIFY0EVD51 et le PBIFC0HND61 sont des variantes de la même génération de régulateur, avec des configurations d'usine ou des équipements légèrement différents selon les marchés et les fabricants d'équipements. Pour un remplacement à l'identique, privilégiez la référence exacte de l'appareil d'origine.

Ce régulateur peut-il être remplacé par un Dixell XW40L-5L0D8X ?

Par déduction technique probable, à confirmer sur documentation constructeur : le Dixell XW40L-5L0D8X est référencé comme successeur du PBIFY0EVD51 chez certains distributeurs spécialisés. Le remplacement cross-marque nécessite une vérification des dimensions de découpe, de la tension d'alimentation et de la compatibilité des sorties relais avec l'installation existante avant toute commande.

Panne et diagnostic

Comment distinguer une panne du régulateur d'une panne des sondes NTC ?

Déconnectez chaque sonde NTC et mesurez sa résistance à l'ohmmètre à température ambiante en la comparant à la courbe NTC standard Carel. Un circuit ouvert ou une valeur incohérente indique une sonde défectueuse, pas le régulateur. Si les deux sondes sont correctes et que le régulateur n'affiche toujours rien ou affiche une alarme sonde permanente à la mise sous tension, le régulateur est à remplacer.

Le buzzer du PBIFY0EVD51 peut-il être désactivé par paramétrage ?

Oui, par déduction technique probable à confirmer sur la documentation Carel : les régulateurs de cette famille permettent généralement le désactivation du buzzer d'alarme par paramétrage, sans affecter les sorties relais d'alarme. Consultez la notice technique du PBIFY0EVD51 disponible en téléchargement sur le site de Pièces Détachées Frigo pour accéder au tableau des paramètres complet.
