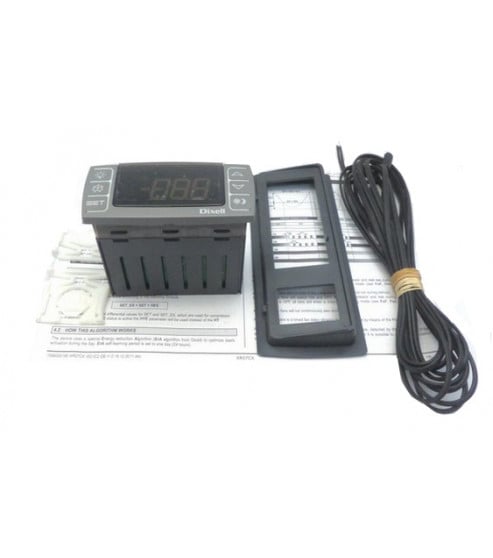

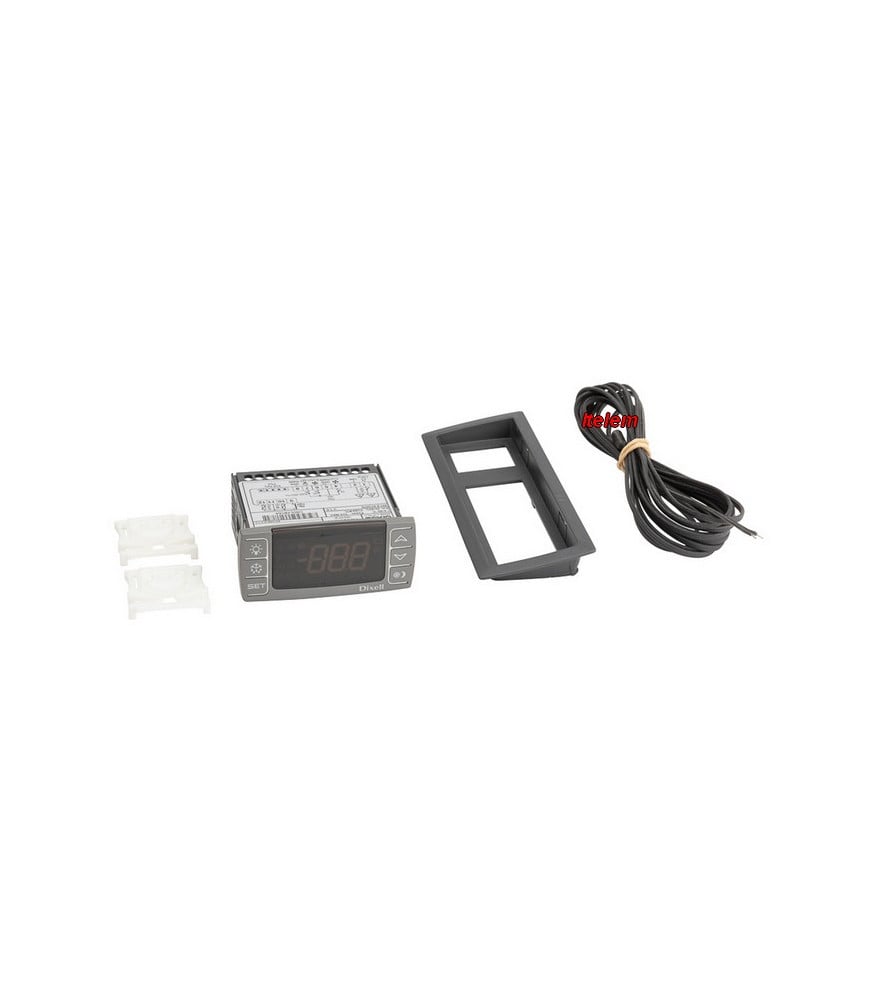

Thermostat armoire réfrigérée Gamko Dixell XR07CX

Régulateur électronique Dixell XR07CX pour applications frigorifiques ventilées Gamko — rôle et fonctions

Le XR07CX est un régulateur à microprocesseur destiné aux applications en froid ventilé à température moyenne ou basse. Il dispose de quatre sorties relais pour commander le compresseur, les ventilateurs et l'éclairage, ainsi que de trois entrées sonde NTC : la première pour la régulation de température, la deuxième positionnée sur l'évaporateur pour le contrôle de la fin de dégivrage et la gestion des ventilateurs, la troisième optionnelle pour le contrôle de la température du condenseur. Une entrée digitale configurable complète le dispositif. La variante XR07CX-0G1C2 est la version alimentée en 12V, utilisée notamment sur les armoires réfrigérées professionnelles à alimentation basse tension. La programmation de l'instrument s'effectue depuis le clavier frontal ou par Hot Key, permettant un chargement rapide des paramètres.

Pannes et symptômes résolus par le remplacement du régulateur XR07CX-0G1C2

Le remplacement de ce régulateur résout les dysfonctionnements suivants sur les équipements frigorifiques concernés : armoire réfrigérée qui ne maintient plus la consigne de température, compresseur qui ne démarre pas ou ne s'arrête pas correctement, dégivrage qui ne se déclenche pas ou ne se termine pas au bon moment, ventilateurs d'évaporateur dont le fonctionnement est erratique ou absent, perte de l'affichage ou absence de réponse au clavier frontal, alarmes de température permanentes sans cause thermique identifiable, et passage impossible en mode économie d'énergie.

Caractéristiques techniques du régulateur Dixell XR07CX-0G1C2

• Référence constructeur : XR07CX-0G1C2
• Fabricant : Dixell (groupe Emerson Climate Technologies)
• Type de pièce : régulateur électronique numérique à microprocesseur
• Application : froid ventilé à température moyenne ou basse, réfrigération professionnelle et CHR
• Alimentation : 12V (AC/DC) ±10%
• Sonde NTC fournie : non — livré avec une sonde NTC
• Entrées sonde : jusqu'à 3 sondes NTC (ambiance, évaporateur, condenseur)
• Entrée digitale : 1 entrée contact libre de tension
• Sorties relais : 4 sorties relais — compresseur, ventilateur évaporateur, ventilateur condenseur, éclairage
• Format boîtier : façade 32 x 74 mm — profondeur 60 mm
• Découpe de montage panneau : 71 x 29 mm
• Protection frontale : IP65 — protection boîtier : IP20
• Raccordements : bornier à vis 2,5 mm²
• Plage de mesure : NTC -40 à +110 °C (-40 à +230 °F)
• Résolution : 0,1 °C ou 1 °C (sélectionnable)
• Précision (25 °C ambiant) : ±0,7 °C ±1 digit
• Température de fonctionnement : 0 à +60 °C — stockage : -25 à +60 °C
• Humidité relative : 20 à 85 % sans condensation
• Mémoire : EEPROM non volatile
• Boîtier : ABS autoextinguible
• Classe logiciel : A — Catégorie surtension : II — Tension impulsionnelle nominale : 2 500 V
• Programmation Hot Key : oui — compatible accessoire Hot Key Dixell

Fonctions avancées du régulateur XR07CX

Gestion de l'économie d'énergie (Energy Saving) : le régulateur permet de définir deux consignes de température distinctes — une consigne standard et une consigne économie d'énergie activable manuellement ou par entrée digitale. Quand le mode ES est actif, la consigne SET_ES = SET + HES est appliquée, avec un différentiel spécifique HYE.

Super-refroidissement (Super Cooling) : fonction automatique qui abaisse temporairement la consigne en dessous de la valeur normale lorsque la température dépasse SET + oHt + HY, pour une durée maximale paramétrée par tSC.

Dégivrage : deux modes disponibles — par minuterie ou par sonde évaporateur. L'intervalle entre deux cycles (idF) et la durée maximale (MdF) sont paramétrables. Un délai d'égouttage après dégivrage (Fnd) est géré automatiquement.

Gestion des ventilateurs : quatre modes de fonctionnement configurables via le paramètre FnC — couplé au compresseur avec ou sans fonctionnement pendant le dégivrage, ou en continu. Un paramètre FSt permet d'inhiber les ventilateurs au-dessus d'une température évaporateur définie.

Signes de défaillance du régulateur électronique frigorifique

Plusieurs signes permettent d'identifier un régulateur défaillant sur une armoire réfrigérée ou une installation frigorifique ventilée. L'absence totale d'affichage à la mise sous tension, malgré une alimentation 12V correctement vérifiée, est le premier indicateur d'une platine hors service. Un affichage anormal — chiffres figés, clignotement permanent sans code d'alarme identifiable, affichage de codes d'erreur sonde en l'absence de défaut de sonde confirmé — indique une défaillance interne. Un compresseur qui ne répond plus aux ordres de marche ou d'arrêt en dépit d'une consigne correctement programmée, des ventilateurs sans réponse aux commandes, ou une incapacité à accéder aux paramètres depuis le clavier sont également des symptômes typiques. Vérifier systématiquement l'alimentation 12V et les connexions du bornier avant de conclure à un régulateur défaillant.

Conseils avant et après le remplacement du régulateur

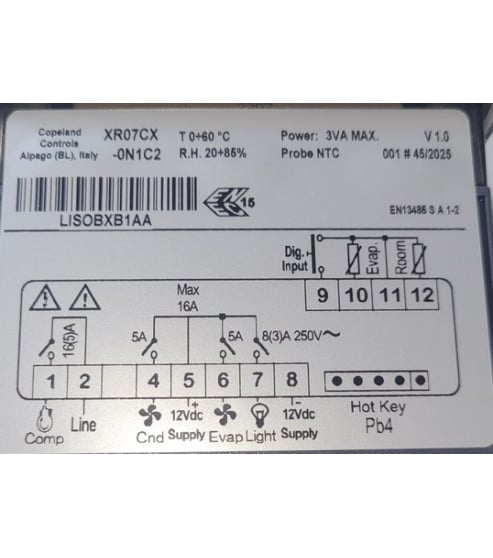

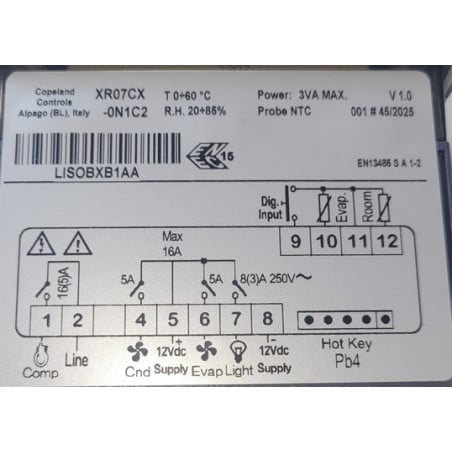

Avant toute intervention, couper l'alimentation de l'équipement. Photographier le schéma de câblage du régulateur existant avant dépose — le bornier du XR07CX compte plusieurs connecteurs dont l'ordre est critique. Vérifier l'état des sondes NTC raccordées : une sonde en court-circuit ou en circuit ouvert génère des codes d'alarme P1 ou P2 qui peuvent simuler une défaillance de régulateur. Le XR07CX-0G1C2 est livré sans sonde NTC : si les sondes existantes sont en bon état, elles peuvent être réutilisées. Après installation, procéder à la programmation des paramètres depuis le clavier frontal ou transférer un jeu de paramètres via Hot Key si disponible. Effectuer un cycle complet de fonctionnement — démarrage compresseur, dégivrage, fonctionnement ventilateurs — pour valider la remise en service.

FAQ — Régulateur Dixell XR07CX-0G1C2

Identification et compatibilité

Comment décoder la référence XR07CX-0G1C2 ?

La référence Dixell suit un code de configuration structuré. XR07CX désigne la famille et la génération du régulateur — contrôleur à 4 sorties relais pour froid ventilé. La variante 0G1C2 indique une alimentation 12V sans sonde NTC incluse. Cette combinaison est typique des armoires réfrigérées professionnelles à alimentation basse tension, notamment les armoires de bar et vitrines réfrigérées pour la restauration.

Le XR07CX-0G1C2 peut-il remplacer un XR07CX alimenté en 230V ?

Non, directement. La tension d'alimentation est définie par le code de configuration de la référence. Un régulateur 12V ne peut pas être alimenté en 230V et inversement. Vérifier la tension d'alimentation de l'équipement sur sa plaque signalétique avant commande.

Faut-il commander une sonde NTC avec le régulateur XR07CX-0G1C2 ?

La référence 0G1C2 est livrée sans sonde NTC. Si les sondes existantes sur l'équipement sont en bon état — résistance dans la plage nominale NTC vérifiable au multimètre — elles peuvent être réutilisées. Dans le cas contraire, commander les sondes NTC adaptées à l'application (ambiance, évaporateur, condenseur) séparément.

Diagnostic et remplacement

Mon armoire réfrigérée ne dégivre plus — le régulateur est-il en cause ?

Pas nécessairement. Vérifier d'abord que le paramètre MdF n'est pas à zéro — cette valeur désactive le dégivrage. Contrôler ensuite la sonde évaporateur P2 : si elle est hors plage, la fin de dégivrage par température ne peut pas fonctionner. Si les paramètres sont corrects et la sonde fonctionnelle, une défaillance de la sortie relais dégivrage du régulateur est probable.

Peut-on transférer les paramètres de l'ancien régulateur sur le nouveau via Hot Key ?

Oui, la Hot Key Dixell permet de charger un jeu de paramètres préalablement enregistré dans un régulateur de même modèle. Si l'ancien régulateur est encore partiellement fonctionnel, sauvegarder les paramètres via Hot Key avant dépose pour les transférer directement sur le nouveau. Si l'ancien régulateur est totalement hors service, la programmation devra être effectuée manuellement depuis le clavier frontal.
