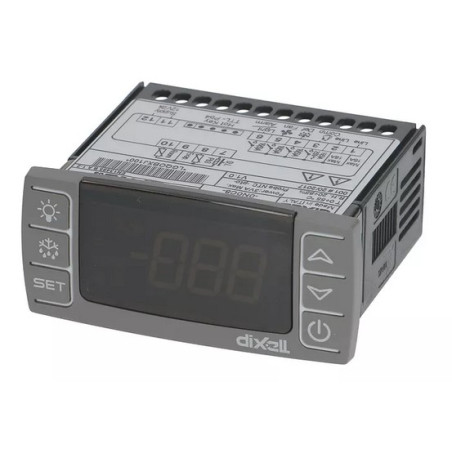

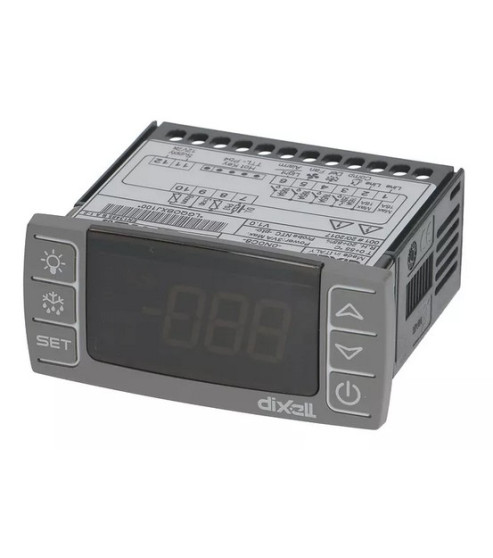

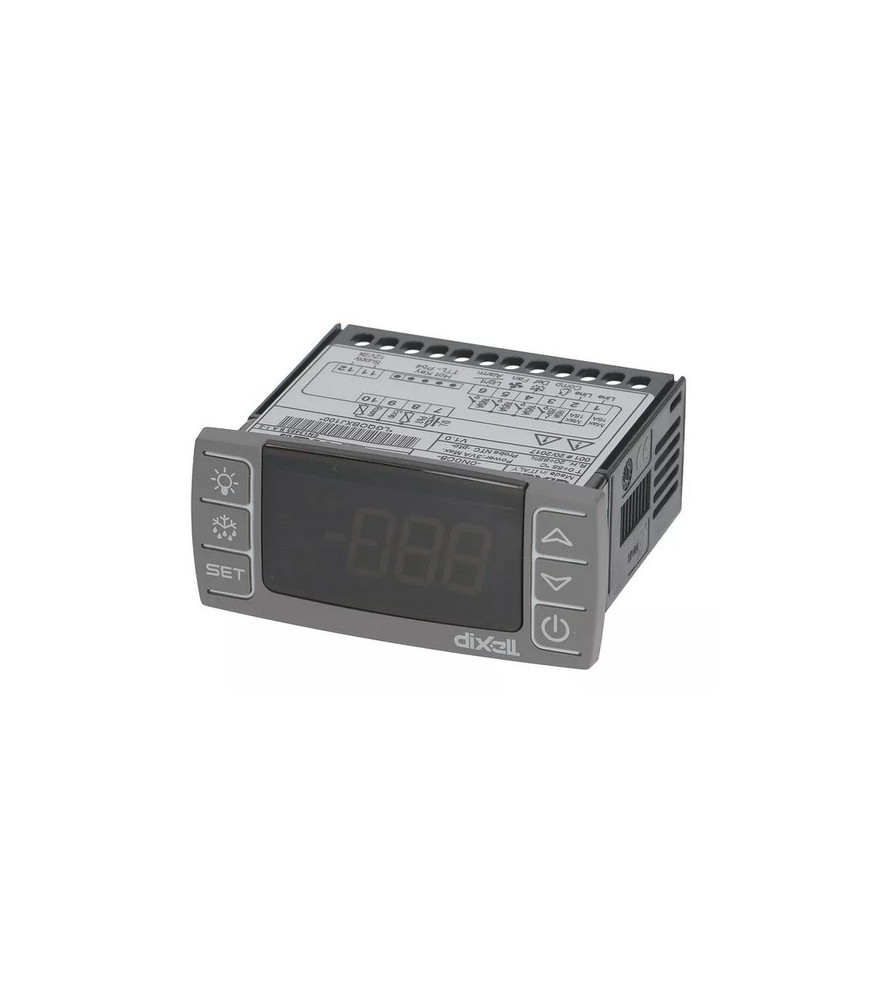

Thermostat régulateur DIXELL XR70CX-0N0C8 armoire réfrigérée

Régulateur électronique numérique Dixell pour applications frigorifiques ventilées — rôle et fonctions

Le XR70CX-0N0C8 est un régulateur à microprocesseur fabriqué par Dixell, conçu pour les applications de réfrigération fonctionnant en froid. Il assure la régulation de la température de l'enceinte, la gestion du dégivrage, le pilotage des ventilateurs, la commande de l'éclairage et la signalisation des alarmes, depuis un boîtier compact à touches monté en découpe de tableau. La variante 0N0C8 est alimentée en 12V alternatif ou continu et accepte des sondes de type NTC ou PTC. Les sondes ne sont pas livrées avec la pièce — les sondes de l'installation existante peuvent être réutilisées. Sa programmation s'effectue depuis le clavier frontal ou par transfert via Hot Key.

Pannes et symptômes résolus par le remplacement du régulateur XR70CX-0N0C8

Le remplacement de ce régulateur résout les dysfonctionnements suivants sur les équipements frigorifiques concernés : affichage éteint ou figé malgré une alimentation 12V vérifiée correcte, compresseur qui ne démarre pas ou ne s'arrête pas à la consigne, dégivrage qui ne se déclenche pas ou ne se termine pas, ventilateurs non pilotés ou fonctionnant en dehors des plages paramétrées, alarmes de température permanentes sans cause thermique identifiable, et impossibilité d'accéder aux paramètres depuis le clavier frontal.

Caractéristiques du régulateur Dixell XR70CX-0N0C8

• Référence : XR70CX-0N0C8
• Fabricant : Dixell
• Type de pièce : régulateur électronique numérique à microprocesseur
• Fonctionnement : froid
• Alimentation : 12 Vac / 12 Vdc
• Sondes livrées : non
• Type de sondes compatible : NTC, PTC
• Nombre de sondes : 2
• Nombre de contacts : 4, tous NO (normalement ouverts)
• Courant relais compresseur : 16 A
• Courant relais dégivrage : 16 A
• Courant relais ventilation : 16 A
• Courant relais éclairage : 16 A
• Courant relais alarme : 16 A
• Courant relais auxiliaire : 16 A
• Plage de mesure : -40 °C à +110 °C
• Ergonomie : à touches
• Options : compatible Hot Key

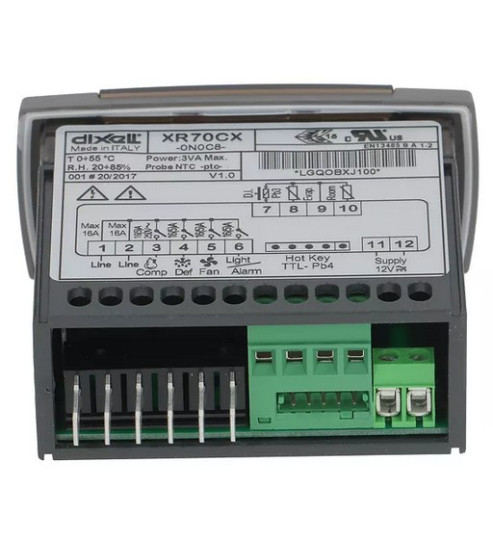

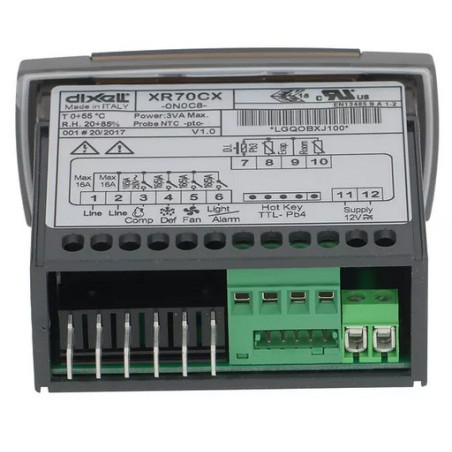

• Connexions : cosses
• Découpe de montage : 71 x 29 mm
• Dimensions boîtier : 74 mm (L) x 32 mm (H) x 60 mm (P)
• Protection frontale : IP65
• Température d'utilisation max : 60 °C

Signes d'usure ou de défaillance du régulateur

Plusieurs signes permettent d'identifier un régulateur défaillant. L'absence totale d'affichage à la mise sous tension, malgré une alimentation 12V vérifiée correcte en entrée, est le premier indicateur d'une platine hors service. Un affichage anormal — chiffres figés, clignotement permanent ou codes d'alarme sans cause identifiable — indique une défaillance interne. Un compresseur qui ne répond plus aux ordres de marche ou d'arrêt, des ventilateurs sans réaction aux commandes, ou l'impossibilité d'accéder aux paramètres depuis le clavier constituent également des symptômes caractéristiques. Vérifier systématiquement l'alimentation 12V, les connexions cosses et l'état des sondes avant de conclure à un régulateur défaillant.

Conseils avant et après le remplacement du régulateur

Avant toute intervention, couper l'alimentation de l'équipement et noter la consigne de température et les paramètres actifs. Photographier le schéma de câblage des cosses avant dépose. Vérifier l'état des sondes NTC ou PTC raccordées : une sonde en court-circuit ou en circuit ouvert peut produire des codes d'alarme qui simulent une défaillance de régulateur. Le XR70CX-0N0C8 étant livré sans sonde, les sondes existantes en bon état peuvent être réutilisées. Après installation, reprogrammer la consigne de température et vérifier la cohérence de l'affichage avec la température réelle mesurée par un thermomètre indépendant. La programmation via Hot Key permet de transférer rapidement un jeu de paramètres depuis un régulateur de même modèle.

FAQ — Régulateur Dixell XR70CX-0N0C8

Identification et compatibilité

Les sondes NTC et PTC sont-elles toutes deux compatibles avec ce régulateur ?

Oui. Le XR70CX-0N0C8 accepte les deux types de sondes sur ses deux entrées. Vérifier le type et la valeur nominale de la sonde existante avant commande afin de s'assurer de la compatibilité.

Les sondes sont-elles livrées avec le régulateur ?

Non. La référence 0N0C8 est livrée sans sonde NTC ni PTC. Si les sondes en place sur l'équipement sont en bon état, elles peuvent être directement réutilisées avec le nouveau régulateur.

Ce régulateur est-il compatible avec une alimentation 12V continu comme 12V alternatif ?

Oui. Le XR70CX-0N0C8 accepte indifféremment une alimentation en 12 Vac ou en 12 Vdc, ce qui lui permet de s'intégrer dans des installations utilisant soit un transformateur alternatif soit une alimentation à découpage en courant continu.

Diagnostic et remplacement

Tous les relais du régulateur ont la même capacité de 16 A — cela couvre-t-il les charges habituelles d'un équipement frigorifique professionnel ?

Oui. Une capacité relais de 16 A couvre la grande majorité des charges rencontrées en réfrigération professionnelle : compresseur, résistance de dégivrage, moteur de ventilateur, éclairage et sortie alarme ou auxiliaire. Vérifier néanmoins les intensités des charges de l'installation spécifique avant mise en service.

Peut-on transférer les paramètres de l'ancien régulateur sur le nouveau via Hot Key ?

Oui, à condition que l'ancien régulateur soit encore partiellement fonctionnel et que la sauvegarde ait été effectuée. Si ce n'est pas le cas, la programmation devra être saisie manuellement depuis le clavier frontal du nouveau régulateur.
