Sonde de température sèche-linge Indesit Ariston

Descriptif produit

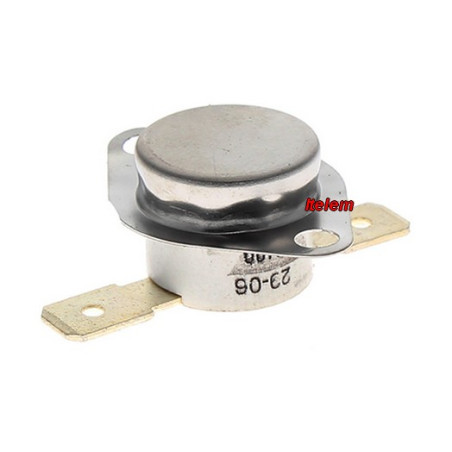

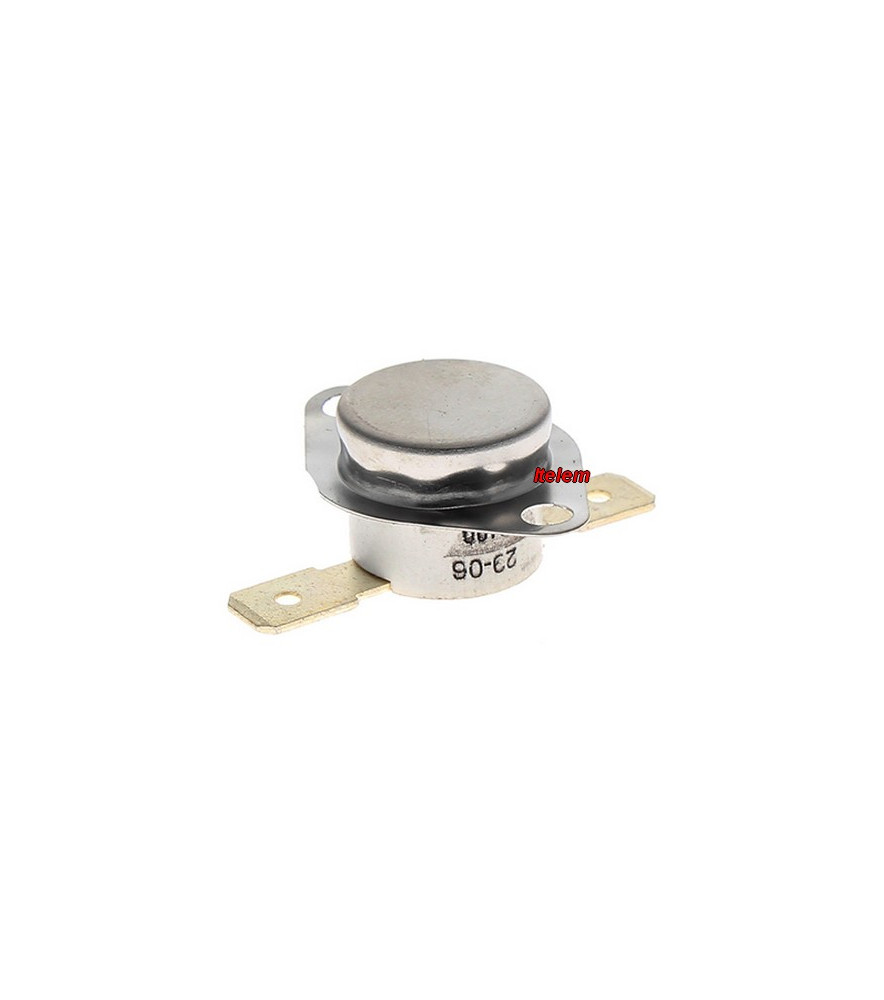

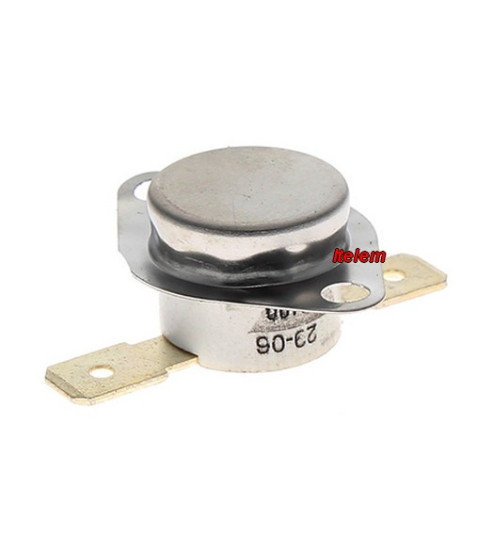

Sonde de température de sèche-linge réf. C00143511, pièce d'origine pour sèche-linge Indesit, Ariston, Hotpoint et Scholtès.  Sonde CTN (thermistance) située à l'arrière de l'appareil, sur la résistance de chauffe : elle mesure la température de l'air chauffé et la transmet à l'électronique, qui régule la chauffe et protège le linge. Une évolution de la pièce existe selon les séries de fabrication.

Problèmes et pannes résolus

Sèche-linge qui ne chauffe plus, qui chauffe trop ou de façon irrégulière, séchage trop long, linge humide ou trop chaud en fin de cycle, programme interrompu. L'appareil signale le défaut par le code F04 ou F13 selon les modèles. Une sonde dont la valeur est hors plage fausse la régulation de la chauffe, ce qui explique le séchage inefficace ou la surchauffe, après contrôle du filtre et du circuit d'air.

A ne pas confondre avec la sonde de température montée façade et souvent associée avec cette sonde.

En cas d'anomalie de chauffe, le kit thermostat de sécurité situé sur la résistance peut aussi être en cause.

Caractéristiques

Identification

• Référence : C00143511
• Référence interne : LAA43511W

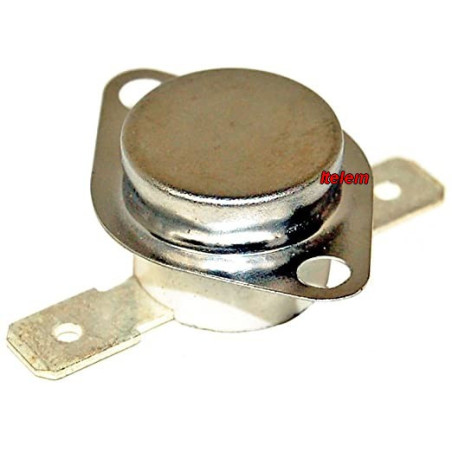

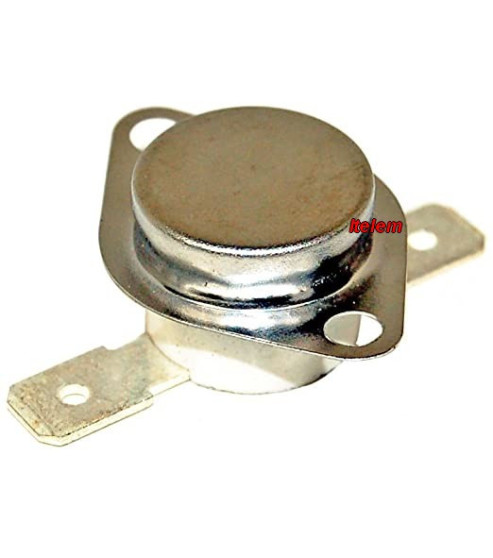

• Référence liée citée par des revendeurs : C00113830
• Type : sonde de température CTN (thermistance), sèche-linge

Position

• Emplacement : à l'arrière de l'appareil, sur la résistance de chauffe

Électricité

• Valeur ohmique : 500 kΩ à 20°c

Codes défaut associés

• Codes F04 ou F13 selon les modèles (informations communiquées, à confirmer sur la notice du modèle)

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.

ADE70CFR ADE70CXFR ADE790CXFR ALE60VFR ALE60VXFR ALE700CXFR ALE70CFR ALE70CXFR ALE790CXFR AQC9BF5EZ1UK AQC9BF5IZ1UK AQC9BF5SZ1UK AQC9BF5TZ1FR AQC9BF5TZIT AQC9BF7S1EX AQCF851BUAUS AQCF851BUEU AQCF851BUFR AQCF851BUIT AQCF852BIEU AQCF852BIUK AQCF852BUAG AQCF852BUEU AQCF852BUEX AQCF852BUSK AQCF852BUUK AQCF951BSFR AQCF951BUEU AQCF951BUFR AQCF951BUIT AQCF952BIUK AQCF952BSUK AQCF952BUUK ASD70CEX ASD70CXEX ASD79CEX ASD79CSK ASL600VEX ASL60VEX ASL60VXEX ASL700CXAG ASL700CXAUS ASL700VEX ASL70CEX ASL70CSK ASL70CXAUS ASL70CXEX ASL75CXSNA60HZ ASL800CXAG CTD40G CTD80G CTD80P CTD80T CTD85A ECF87BPUK FTCF87B6HY1EU IDCA735BEU IDCA735BFR IDCA735BHUK IDCA735BIT IDCA735DE IDCA735ECOEU IDCA735EU IDCA735FR IDCA735IT IDCA735SEU IDCA735UK IDCA745BHECOIT IDCA745BIT IDCA7H35BTMU IDCA7H35BTMUK IDCA8350BECO IDCA8350SUK IDCA8350UK IDCA835BAUS IDCA835BDE IDCA835BEU IDCA835BFR IDCA835BSFR IDCA835BSK IDCA835EU IDCA835SUK IDCA835UK IDCAG35BECOEU IDCAG35BEU IDCAG35BFR IDCAG35BSEU IDCAG35BSFR IDCAG35EU IDCAG35FR IDCAG35SECOEU IDCAG35SEU IDCAG45BIT IDCAG55BECOIT IDCAG55BHIT IDCAHG35BFR IDCE745EU IDCE745FR IDCE7H35BTMU IDCE7H35BTMUK IDCE8450BKUK IDCE8450BSUK IDCE8450BUK IDCE845BEU IDCE845BFR IDCE845BIT IDCE845BSFR IDCE845BSK Itelem IDCE845KUK IDCE845SUK IDCE845UK IDCEG45BEU IDCEG45BFR IDVA735EU IDVA735FR IDVA735SFR IDVA735SK IDVA735SUK IDVA735UK IDVA835EU IDVL75BR.9UK IDVL75BRS.9U IDVL75BRS.9UK ISL60VEX ISL60VNL ISL60VSK ISL65CEX ISL66CXEX ISL69CEU ISL69CFR ISL70CEX ISL70CNL ISL70CSEX ISL70CSK ISL70CSWSK ISL70CXDE ISL73CIT ISL79CEX ISL79CIT ISL79CNL ISL79CSEX ISL79CSK TCAL83C6GZUK TCAL83C6PZUK TCAL83CGZUK TCD751EU/HA TCD83B6HZEU TCD83B6KZEU TCD83B6PZSK TCD851BEU TCD851BSK TCD851XBFR TCD851XBITHA TCD851XBKEU TCD93B6HZ1EU TCD93B6HZEU TCD970A TCD970G TCD970K TCD970P TCD9746C1IT TCD980A TCD980G TCD980K TCD980P TCD985BP TCDG51BSK TCDG51EU TCDG51XBEU TCDG51XBFR TCDG51XBIT TCDG51XBKEU TCF97B6XX1EX60HZ TCF97B6XX1EXGM TCL731EU/HA TCL731IT/HA TCL731SK TCL731XBITHA TCL731XFR TCL73B6PZIT TCL770G TCL770P TCL780G TCL780P TCL785BP TCL831BEU TCL831BTK TCL831XBFR TCL83B6PZEU TCL83B6PZTK TCL83BPZ1FR TCL93B6HZ1FR TCLG31BEU TCLG31EU TCLG31XBFR TCLG31XBIT TCLG31XFR TCLG41XBIT TCUD93B6GZUK TCUD93B6KZUK TVAL73C6GZUK TVAL73C6PZUK TVAL73CGZUK TVAL73CPZUK TVF63XSNA TVF651EU/HA TVF651SK TVF651XFR TVF751EU TVF751SK TVF751XFR TVF760A TVF760G TVF760K TVF760P TVF770A TVF770G TVF770K TVF770P VTD65A

Autres modèles

ADE70CFR ALE60VFR ALE70CFR ASD70CEX ASD70CXEX ASL600VEX ASL60VEX ASL70CEX ASL70CSK CTD40G CTD80G CTD80P CTD80T CTD85A IS70CS ISL60VEX ISL60VNL ISL60VSK ISL65CEX ISL66CXEX ISL70CEX ISL70CNL ISL70CSEX ISL70CSK ISL70CSWSK ISL70CXDE VTD65A

Signes d'usure ou de défaillance

Code F04 ou F13 affiché, séchage qui ne chauffe pas ou qui s'arrête en cours de cycle, linge qui sort humide malgré la durée prévue, température trop élevée, valeur de la sonde hors plage au multimètre, connecteur oxydé ou câble abîmé, dépôt de peluches autour de la résistance.

Conseils avant et après remplacement

Avant de commander, relever le code usine et la référence commerciale du sèche-linge, puis comparer la sonde en place (forme, longueur, connecteur).

Vérifier sur l'appareil l'emplacement de la sonde à remplacer avant de commander. Contrôler d'abord le filtre à peluches et le circuit d'air, puis mesurer la sonde au multimètre, appareil débranché. Débrancher l'appareil avant toute intervention, accéder à la résistance à l'arrière, repérer l'emplacement et le sens de la sonde, la remplacer, puis rebrancher le connecteur. Après remplacement, lancer un cycle de séchage pour vérifier la montée en température, l'arrêt du chauffage et la disparition du code défaut.

FAQ

Fonction de la pièce

À quoi sert la sonde de température arrière d'un sèche-linge Indesit ou Ariston ?

Elle mesure la température de l'air au niveau de la résistance de chauffe et la transmet à l'électronique. Elle permet de réguler la chauffe et d'éviter la surchauffe du linge et de l'appareil.

Diagnostic de la panne

Que signifient les codes F04 et F13 sur un sèche-linge Indesit ou Ariston ?

Ils signalent, selon les modèles, un défaut de la sonde de température de la résistance. Contrôler la valeur de la sonde au multimètre et son connecteur, puis la remplacer si elle est hors plage.

Compatibilité

Comment vérifier que la sonde C00143511 convient à mon sèche-linge ?

Relever le code usine et la référence commerciale sur la plaque signalétique du tour de porte, puis les comparer à la liste de compatibilité, et contrôler l'emplacement et le connecteur de la sonde en place. En cas de doute, une demande de devis permet de valider la référence avant commande.
