Sonde de température congélateur Liebherr

Descriptif produit

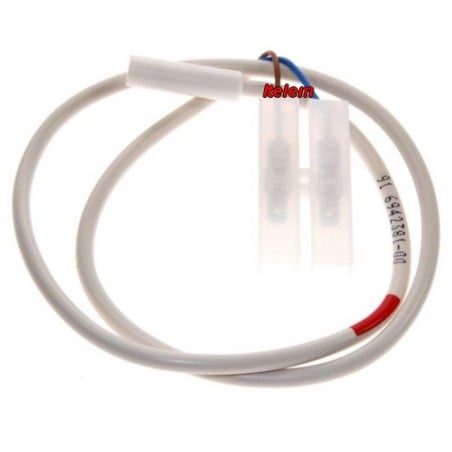

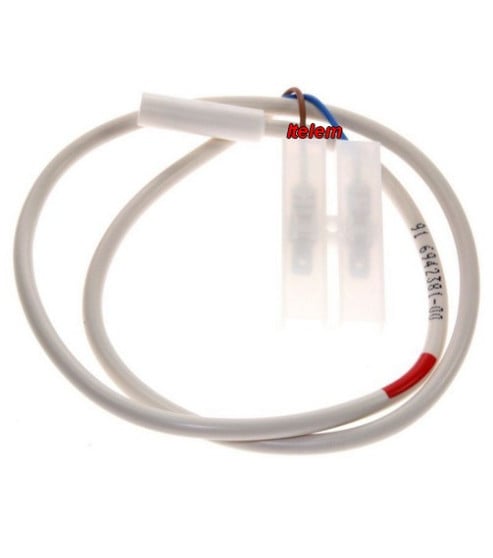

Sonde de température de congélateur coffre Liebherr réf. 6942381, pièce d'origine du constructeur, remplacée par la référence 9193358. Il s'agit d'une sonde CTN : sa résistance diminue quand la température monte. Placée dans le compartiment réfrigérateur ou congélateur selon le modèle, elle mesure la température et la transmet à la régulation, qui commande en conséquence le démarrage et l'arrêt du compresseur. Une sonde défaillante fausse cette mesure : le congélateur peut alors trop refroidir, ne plus refroidir assez ou ne plus s'arrêter.

Problèmes et pannes résolus

Congélateur trop froid ou pas assez froid, compresseur qui tourne en continu ou qui ne démarre plus, température affichée incohérente, alarme de température ou code défaut de sonde, givre excessif, cycles de marche irréguliers. Par déduction technique probable, une sonde dont la valeur dérive ou dont le circuit est coupé fausse la régulation de température, après contrôle du câblage et du connecteur. Codes panne connus: F1 et F3.

Caractéristiques

Identification

• Référence : 6942381

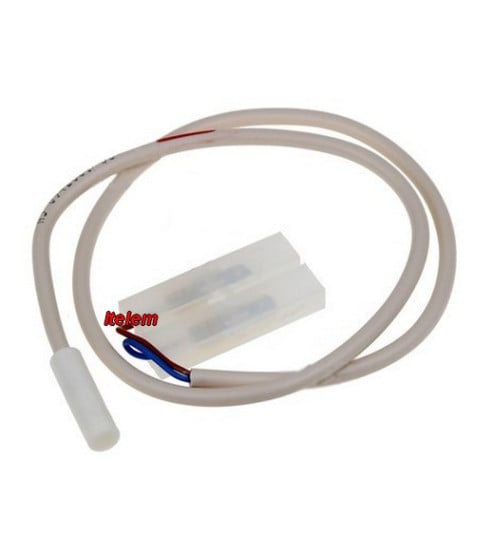

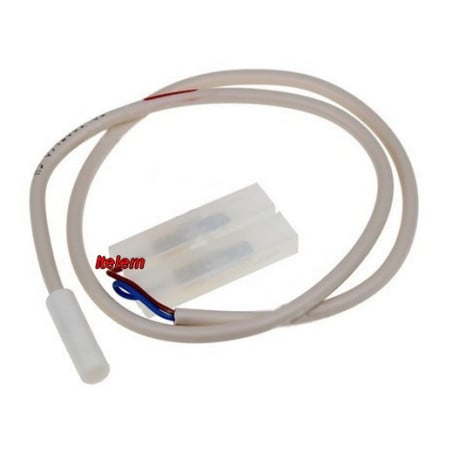

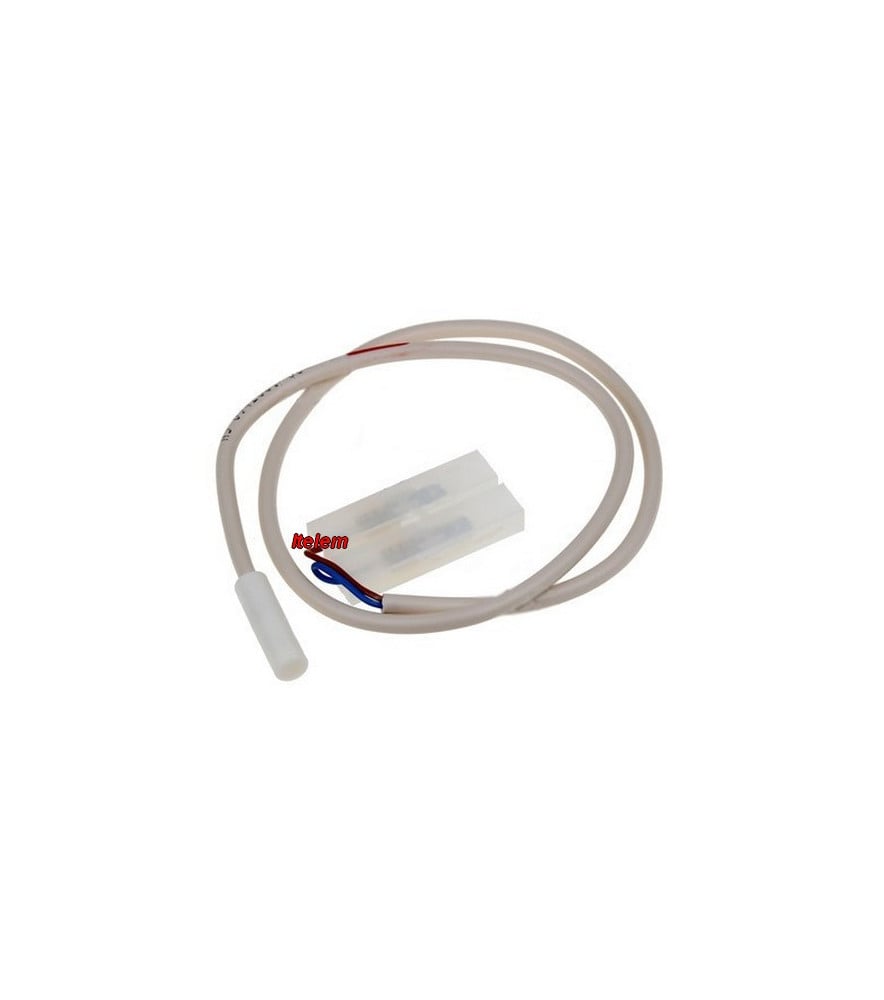

• Référence de remplacement : 9193358
• Désignation : sonde de température de congélateur
• Type : sonde CTN de congélateur coffre

Valeurs de la sonde CTN

La sonde doit mesurer, à la température indiquée :

• +35 °C : 3,1 kΩ
• +30 °C : 3,8 kΩ
• +25 °C : 4,7 kΩ
• +20 °C : 5,9 kΩ
• +15 °C : 7,3 kΩ
• +10 °C : 9,3 kΩ
• +5 °C : 11,9 kΩ
• 0 °C : 15,3 kΩ
• -5 °C : 19,8 kΩ
• -10 °C : 25,9 kΩ
• -15 °C : 34,1 kΩ
• -20 °C : 45,3 kΩ
• -25 °C : 60,8 kΩ
• -30 °C : 82,3 kΩ
• -35 °C : 112,8 kΩ

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l'enceinte, derrière le bac à légumes ou à denrées.

CB233-20A/001 CB233-20B/001 CB233-20C/001 CB233-20D/001 CB263-20A/001 CB363-20/001 CB363-20A/001 CB363-20B/001 CBE300-20A/001 CCA2190-20/001 CCA2220-20A/001 CCA2220-20B/001 CCA2270-20/001 CCA2320-20/001 CCA2350-20/001 CCA2380-20/001 CCA2490-20/001 CCE2186-25B/001 CCE2186-25C/001 CCE2186-25D/001 CCE2186-25E/001 CCE2186-25F/001 CCE2186-25G/001 CCE2186-25H/001 CCE2186-25I/001 CCE2187-25B/001 CCE2187-25C/001 CCE2187-25F/001 CCE2187-25G/001 CCE2187-25H/001 CCE2187-25I/001 CCE2187-25J/001 CCE2187-25K/001 CCE2187-25L/001 CCE2188-20/001 CCE2188-20A/001 CCE2188-20B/001 CCE2216-25B/001 CCE2216-25C/001 CCE2216-25D/001 CCE2216-25E/001 CCE2216-25F/001 CCE2217-25C/001 CCE2217-25D/001 CCE2217-25F/001 CCE2217-25G/001 CCE2217-25H/001 CCE2217-25I/001 CCE2217-25J/001 CCE2217-25K/001 CCE2217-25L/001 CCE2217-25M/001 CCE2218-20/001 CCE2218-20A/001 CCE2266-25B/001 CCE2266-25C/001 CCE2266-25D/001 CCE2266-25E/001 CCE2266-25F/001 CCE2267-26C/001 CCE2267-26E/001 CCE2267-26F/001 CCE2267-26G/001 CCE2267-26H/001 CCE2267-26I/001 CCE2267-26J/001 CCE2267-26K/001 CCE2267-26L/001 CCE2268-20/001 CCE2268-20A/001 CCE2268-20B/001 CCE2316-25B/001 CCE2316-25C/001 CCE2316-25D/001 CCE2316-25E/001 CCE2316-25F/001 CCE2317-25C/001 CCE2317-25D/001 CCE2317-25F/001 CCE2317-25G/001 CCE2317-25H/001 CCE2317-25I/001 CCE2317-25J/001 CCE2317-25K/001 CCE2317-25L/001 CCE2317-25M/001 CCE2318-20/001 CCE2318-20A/001 CCE2330-26/001 CCE2330-26A/001 CCE2330-26B/001 CCE2330-26C/001 CCE2330-26Z/001 CCE2376-25A/001 CCE2376-25B/001 CCE2376-25C/001 CCE2376-25D/001 CCE2376-25E/001 CCE2377-25C/001 CCE2377-25D/001 CCE2377-25E/001 CCE2377-25F/001 CCE2377-25G/001 CCE2377-25H/001 CCE2377-25I/001 CCE2377-25J/001 CCE2377-25K/001 CCE2378-20/001 CCE2378-20A/001 CCE2378-20Z/001 CCE2486-25A/001 CCE2486-25B/001 CCE2486-25C/001 CCE2486-25D/001 CCE2486-25E/001 CCE2487-25C/001 CCE2487-25D/001 CCE2487-25F/001 CCE2487-25G/001 CCE2487-25H/001 CCE2487-25I/001 itelem CCE2487-25J/001 CCE2487-25K/001 CCE2488-20/001 CCE2488-20A/001 CCE2488-20Z/001 CCE300-1/001 CCE300-1A/001 CCE300-1B/001 CCE300-1C/001 CCE300-1Z/001 CCE300-20/001 CCE300-20A/001 CCE300-20Z/001 GT1432-20/001 GT1432-20A/001 GT1432-20B/001 GT1432-20C/001 GT1432-20D/001 GT1432-G-20A/001 GT1432G-20B/001 GT1432G-20C/001 GT1432G-20D/001 GT1456-20/001 GT1456-20A/001 GT1456-20B/001 GT2122-20A/001 GT2122-20B/001 GT2122-20C/001 GT2122-20D/001 GT2132-20A/001 GT2132-20B/001 GT2132-20C/001 GT2132-20D/001 GT2132-20E/001 GT2132-20F/001 GT2132-20Z/001 GT2132G-20C/001 GT2132G-20D/001 GT2132G-20E/001 GT2132G-20F/001 GT2132G-20Z/001 GT2156-20/001 GT2156-20A/001 GT2632-20/001 GT2632-20A/001 GT2632-20B/001 GT2632-20C/001 GT2632G-20A/001 GT2632G-20B/001 GT2632G-20C/001 GT2656-20/001 GT2656-20A/001 GT2656-20B/001 GT2682-20B/001 GT300-20/001 GT301-20/001 GT301-20A/001 GT3032-20/001 GT3032-20A/001 GT3032-20Z/001 GT3032-21A/001 GT3032-21B/001 GT3032-21C/001 GT3032G-20A/001 GT3032G-20Z/001 GT3056-20/001 GT3056-20A/001 GT3382-20/001 GT3382-20A/001 GT3622-20/001 GT3622-20A/001 GT3632-20/001 GT3632-20A/001 GT3632-20B/001 GT3756-20/001 GT3756-20A/001 GT3756-20Z/001 GT4232-20/001 GT4232-20A/001 GT4232-20B/001 GT4232-20Z/001 GT4756-20/001 GT4756-20A/001 GT4756-20Z/001 GT4782-1/001 GT4782-1C/001 GT4782-1Z/001 GT4932-20/001 GT4932-20A/001 GT4932-20B/001 GT4932-20C/001 GT4932-20Z/001 GT4932G-20A/001 GT4932G-20B/001 GT4932G-20C/001 GT4932G-20Z/001 GT6122-20/001 GT6122-20A/001 GT6122-20B/001 GT6122-20C/001 GTP1826-25A/001 GTP1826-25B/001 GTP1826-25C/001 GTP1826-25F/001 GTP1826-25G/001 GTP1826-25H/001 GTP1826-25I/001 GTP1826-25J/001 GTP1826-25K/001 GTP1826-25L/001 GTP2226-25B/001 GTP2226-25C/001 GTP2226-25D/001 GTP2226-25F/001 GTP2226-25G/001 GTP2226-25H/001 GTP2226-25I/001 GTP2226-25J/001 GTP2226-25K/001 GTP2226-25L/001 GTP2226-25M/001 GTP2356-20/001 GTP2356-20A/001 GTP2356-20B/001 GTP2356-20C/001 GTP2356-21/001 GTP2356-21A/001 GTP2356-22/001 GTP2356-22A/001 GTP2356-22B/001 GTP2356-22C/001 GTP2356-22D/001 GTP2626-26A/001 GTP2626-26C/001 GTP2626-26D/001 GTP2626-26E/001 GTP2626-26F/001 GTP2626-26G/001 GTP2626-26H/001 GTP2626-26I/001 GTP2626-26J/001 GTP2626-26K/001 GTP2626-26L/001 GTP2756-20/001 GTP2756-20A/001 GTP2756-20B/001 GTP2756-21/001 GTP2756-21A/001 GTP2756-22/001 GTP2756-22A/001 GTP2756-22B/001 GTP2756-22C/001 GTP3126-25B/001 GTP3126-25C/001 GTP3126-25D/001 GTP3126-25F/001 GTP3126-25G/001 GTP3126-25H/001 GTP3126-25I/001 GTP3126-25J/001 GTP3126-25K/001 GTP3126-25L/001 GTP3126-25M/001 GTP3126-26/001 GTP3126-26A/001 GTP3126-26B/001 GTP3126-26C/001 GTP3126-26C/085 GTP3126-26D/085 GTP3126-26Z/001 GTP3156-20/001 GTP3156-20A/001 GTP3156-20B/001 GTP3156-20C/001 GTP3656-20/001 GTP3656-20A/001 GTP3656-21/001 GTP3656-21A/001 GTP3656-21B/001 GTP3656-21C/001 GTP3726-25A/001 GTP3726-25B/001 GTP3726-25C/001 GTP3726-25D/001 GTP3726-25E/001 GTP3726-25F/001 GTP3726-25G/001 GTP3726-25H/001 GTP3726-25I/001 GTP3726-25J/001 GTP3726-25K/001 GTP4656-20/001 GTP4656-20A/001 GTP4656-20B/001 GTP4656-20C/001 GTP4656-20D/001 GTP4726-25A/001 GTP4726-25B/001 GTP4726-25C/001 GTP4726-25D/001 GTP4726-25E/001 GTP4726-25G/001 GTP4726-25H/001 GTP4726-25I/001 GTP4726-25J/001 GTP4726-25K/001 GTS1826-25B/001 GTS1826-25C/001 GTS1826-25D/001 GTS1826-25E/001 GTS1826-25F/001 GTS1826-25G/001 GTS1826-25H/001 GTS1826-25I/001 GTS2226-25B/001 GTS2226-25C/001 GTS2226-25D/001 GTS2226-25E/001 GTS2226-25F/001 GTS2626-25B/001 GTS2626-25C/001 GTS2626-25D/001 GTS2626-25E/001 itelem GTS2626-25F/001 GTS3126-25B/001 GTS3126-25C/001 GTS3126-25D/001 GTS3126-25E/001 GTS3126-25F/001 GTS3726-25A/001 GTS3726-25B/001 GTS3726-25C/001 GTS3726-25D/001 GTS3726-25E/001 GTS4726-25A/001 GTS4726-25B/001 GTS4726-25C/001 GTS4726-25D/001 GTS4726-25E/001 MCC390-1-20/001

FAQ

Fonction de la pièce

À quoi sert la sonde de température d'un congélateur Liebherr ?

Elle mesure la température du compartiment et la transmet à la régulation, qui commande le démarrage et l'arrêt du compresseur. Sans mesure fiable, le congélateur trop refroidit ou ne refroidit plus assez.

Diagnostic de la panne

Quelle valeur doit avoir la sonde CTN d'un congélateur Liebherr ?

Sa valeur dépend de la température : 4,7 kΩ à +25 °C, 15,3 kΩ à 0 °C, 45,3 kΩ à -20 °C et 112,8 kΩ à -35 °C, d'après le tableau constructeur. Une valeur éloignée de celle de la température mesurée, ou infinie, indique une sonde à remplacer.

Compatibilité

La sonde 6942381 est-elle remplacée par une autre référence ?

Oui : la référence 6942381 a été remplacée par la 9193358, citée en équivalence par plusieurs revendeurs. Vérifier la compatibilité avec l'appareil avant commande.

Comment vérifier que la sonde 6942381 convient à mon congélateur ?

Relever la référence complète, le numéro de série et l'index sur la plaque signalétique intérieure, puis les comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
