Sonde de température four vapeur Whirlpool

Descriptif produit

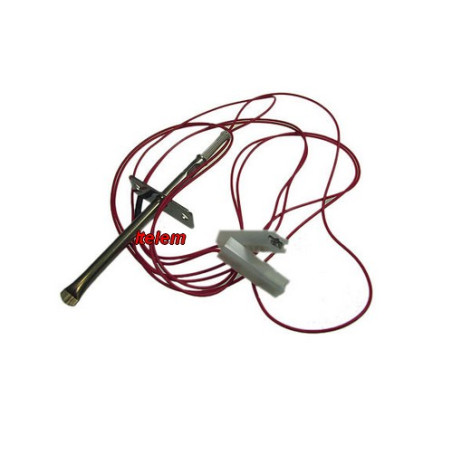

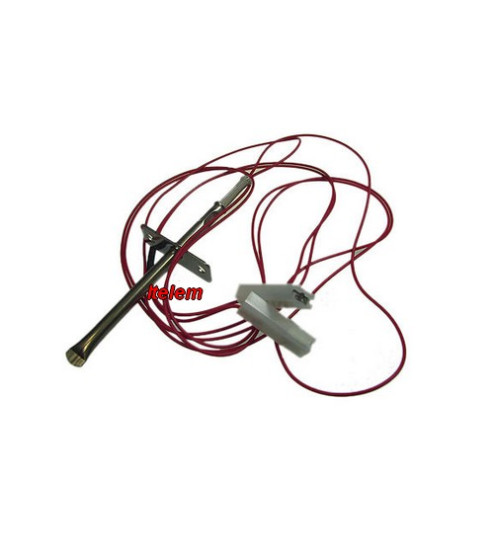

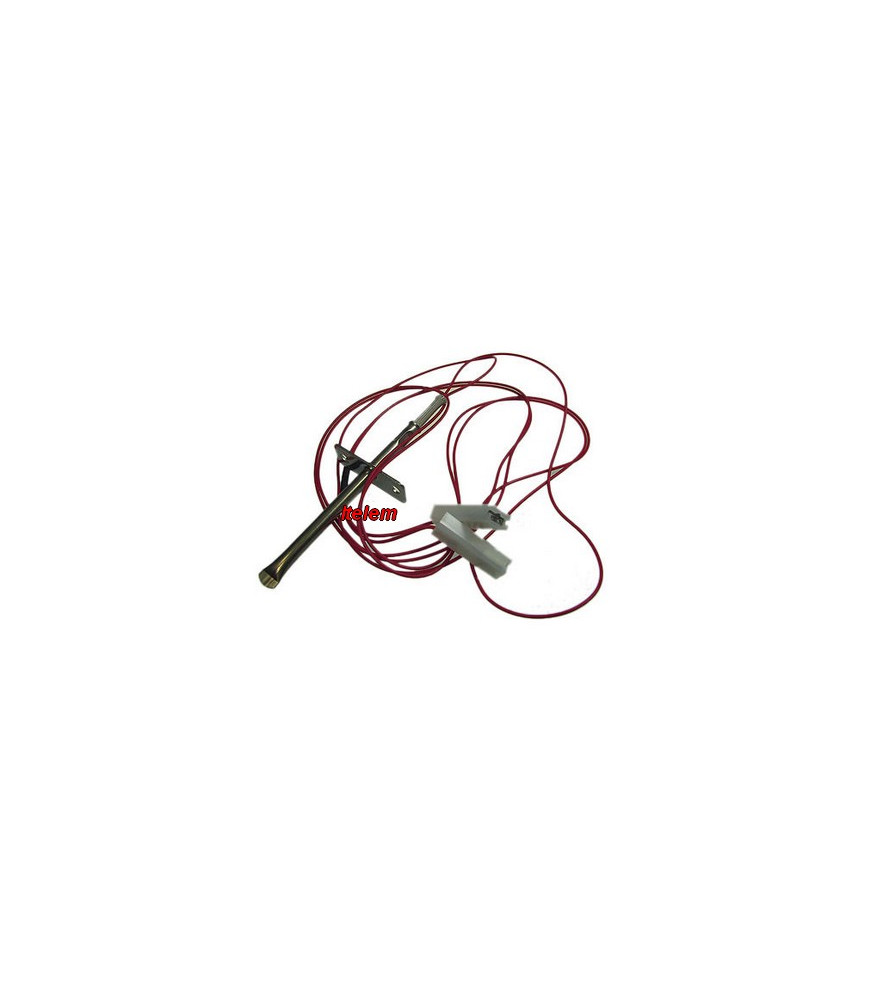

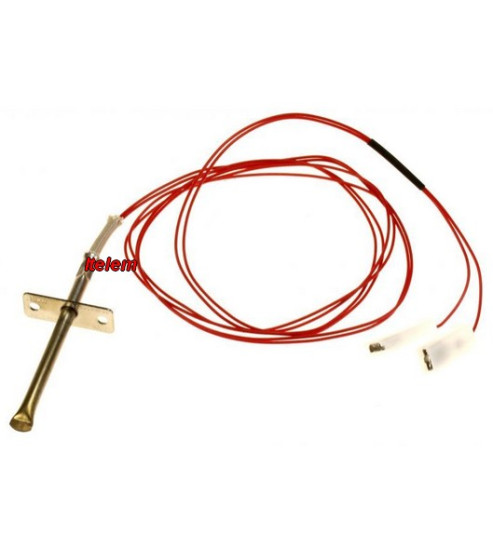

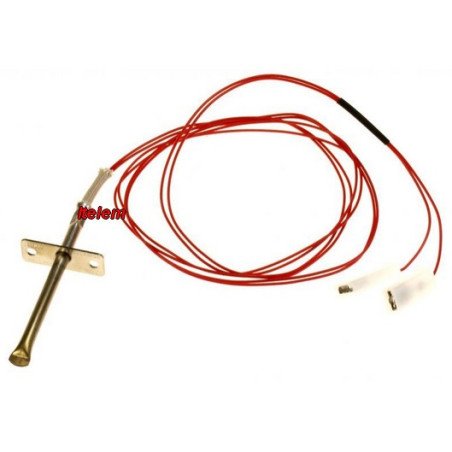

La sonde de température 481221058057 équipe les fours Whirlpool et les marques du groupe partageant la même plateforme technique, Bauknecht, Ignis, Ikea, KitchenAid. Elle mesure en continu la température réelle de l'enceinte de cuisson et transmet cette valeur au module électronique qui pilote la résistance. C'est elle qui permet au four de tenir la consigne affichée plutôt que de chauffer à l'aveugle.

Elle se monte au fond de l'enceinte du four, câble d'un mètre relié au bornier de la carte électronique. Son remplacement redonne au four sa capacité à réguler correctement, sans à-coups de température ni écart entre la consigne et la cuisson réelle.

Problèmes et pannes résolus

Un four qui n'atteint jamais la température demandée, ou qui au contraire monte en flèche sans se stabiliser, pointe très souvent vers cette sonde. Ce qu'on voit souvent dans ce cas : le thermostat en façade affiche une valeur qui ne colle plus à la réalité, la résistance reste alimentée trop longtemps ou pas assez, et les cuissons deviennent imprévisibles, plats sous-cuits un jour, brûlés le lendemain, sans que rien n'ait changé côté réglages.

Sur les fours équipés d'un afficheur de codes erreur, deux codes orientent directement vers cette zone du circuit. Le code F01 signale un problème de sonde, câble coupé, sonde en circuit ouvert ou en court-circuit. Le code F02 signale un problème de montée en température, le four ne parvient pas à atteindre ou à tenir la consigne dans le délai attendu. Avant de commander quoi que ce soit, il vaut mieux écarter une résistance en fin de vie, le symptôme du F02 peut se recouper avec un chauffage défaillant plutôt qu'avec la sonde elle-même.

Caractéristiques

• Référence pièce fabricant : 481221058057
• Références équivalentes Whirlpool : 481221058057, 481921078097
• Références équivalentes Indesit : C00313158, C00314559
• EAN : 8058331145596
• Valeur de résistance : 1000 ohms à 20°C
• Codes panne associés : F01 (défaut sonde), F02 (défaut de montée en température)
• Marques compatibles : Whirlpool, Bauknecht, Ignis, Ikea, KitchenAid, Indesit, Algor, Prima, RAM Next Dimension, System 600

Liste d'appareils concernés (Non exhaustive)

- Information à relever sur la plaque signalétique apposée sur le tour de porte, le flanc ou au dos de l’appareil.
- Code usine (Commençant par 85), suivi de la référence commerciale du four.

858516753031 6AKZ167/IX/01 858516753021 6AKZ167/WH/01 858517753013 6AKZ177IX 858545253001 6AKZ452/WH 858512429031 AKZ124IX 858512429021 AKZ124MR 858512429011 AKZ124NB 858512429001 AKZ124WH 858516115120 AKZ161/03/IX 858516115121 AKZ161/03/IX 858516115122 AKZ161/03/IX 858516115124 AKZ161/03/IX 858516115100 AKZ161/03/WH 858516115102 AKZ161/03/WH 858516115103 AKZ161/03/WH 858516115104 AKZ161/03/WH 858516215000 AKZ162/IX 858516215010 AKZ162/WH 858516315011 AKZ163/01/IX 858516315012 AKZ163/01/IX 858517753003 AKZ177/WH 858517753010 AKZ177IX 858517753011 AKZ177IX 858517753000 AKZ177WH 858517753001 AKZ177WH 858519315000 AKZ193/IX 858519615020 AKZ196/IX 858519615021 AKZ196/IX 858519615012 AKZ196/NB 858519615001 AKZ196/WH 858545115071 AKZ451/IX/01 858545115060 AKZ451/WH/01 858547201022 AKZ472/IX 858547201010 AKZ472/NB 858547201012 AKZ472/NB 858547201000 AKZ472/WH 858547201001 AKZ472/WH 858547201002 AKZ472/WH 858548529031 AKZ485/IX 858548529011 AKZ485/NB 858548529001 AKZ485/WH 858549515001 AKZ495/IX 858549810002 AKZ498/IX 858550222021 AKZ502/IX 858550222011 AKZ502/WH 858550222000 AKZ502AV 858550222020 AKZ502INOX 858550222010 AKZ502WH 858551515010 AKZ515/IX 858551515020 AKZ515/NB 858551515000 AKZ515/WH 858551615020 AKZ516/IX 858551615010 AKZ516/NB 858551615000 AKZ516/WH 858551715000 AKZ517/IX 858551715020 AKZ517/NB 858551715010 AKZ517/WH 858555115000 AKZ551/IX 858557706010 AKZ577/IX 857486016001 BLZH5009/IN 855610604001 BLZH5900/ALST 855610604011 BLZH5900/IN 857486116001 BMZ5009/IN 857486116011 BMZ5009/SW 857486116021 BMZ5009/WS 857486201000 ELZD5969/IN 851333915000 KOMC9610/IX 851333915001 KOMC9610/IX

Signes d'usure ou de défaillance

Un capteur qui dérive ne tombe pas forcément en panne franche, il donne souvent une lecture progressivement faussée. Le signe le plus fiable reste un écart persistant entre la température affichée et la cuisson réellement obtenue, vérifiable avec un thermomètre de four indépendant. L'apparition du code F01 à l'écran est le signal le plus direct, il indique que le circuit de la sonde est ouvert ou en défaut électrique. Un câble craquelé ou une gaine fondue près de la sonde, exposée à la chaleur pendant des années, signale une fin de vie à surveiller de près.

Conseils avant et après remplacement

Couper l'alimentation électrique du four avant toute intervention. Repèrer bien l'emplacement d'origine de la sonde dans l'enceinte, elle doit rester dégagée de la résistance et des parois pour donner une lecture fiable. Le connecteur n'est pas toujours fourni avec la pièce, il faut parfois récupérer les cosses de l'ancienne sonde et les refixer sur les nouveaux fils si tel est le cas.

Avant de commander, un contrôle à l'ohmmètre sur la sonde en place permet de confirmer le diagnostic, une valeur proche de 1000 ohms à température ambiante autour de 20°C est normale, un écart important ou une valeur infinie confirme la sonde en cause. Après remplacement, lance une cuisson test à une température connue et vérifie l'écart avec un thermomètre de four. Un écart qui persiste malgré la sonde neuve, ou une réapparition du code F02, oriente vers le thermostat ou la carte électronique, pas vers cette pièce.

FAQ

Identification et compatibilité

La sonde 481221058057 remplace-t-elle d'anciennes références Whirlpool et Indesit ?

Oui. Côté Whirlpool, elle correspond à la référence équivalente 481921078097. Côté Indesit, elle correspond aux références C00313158 et C00314559, il s'agit de la même pièce commercialisée sous des codes différents selon la marque du groupe.

Cette sonde convient-elle à un four Bauknecht ou Ikea ?

Oui, cette référence équipe plusieurs marques partageant la même base technique que Whirlpool, notamment Bauknecht, Ignis, Ikea et KitchenAid. Vérifier le numéro de modèle exact de l'appareil reste la méthode la plus fiable avant commande.

Diagnostic avant remplacement

Mon four affiche le code F01, dois-je changer la sonde ?

Le code F01 signale un défaut électrique sur le circuit de la sonde, câble coupé ou court-circuit le plus souvent. Un contrôle à l'ohmmètre confirme le diagnostic avant remplacement, la sonde doit afficher une valeur proche de 1000 ohms à 20°C.

Le code F02 signifie-t-il forcément que la sonde est en cause ?

Pas forcément. Ce code indique que le four ne monte pas en température correctement, ce qui peut venir de la sonde, mais aussi d'une résistance ou d'un relais de puissance défaillant. Comparer la température affichée à une mesure indépendante aide à orienter le diagnostic.
