Turbine de ventilateur sèche-linge Alliance Ipso Primus

Descriptif produit

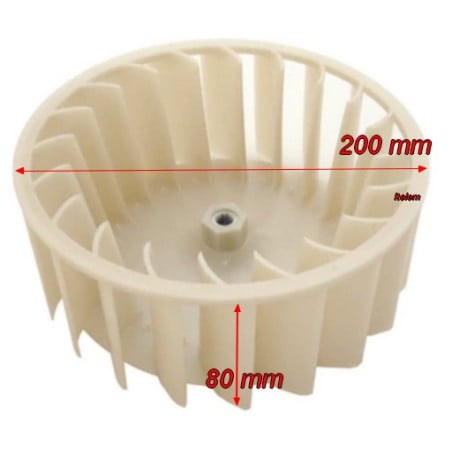

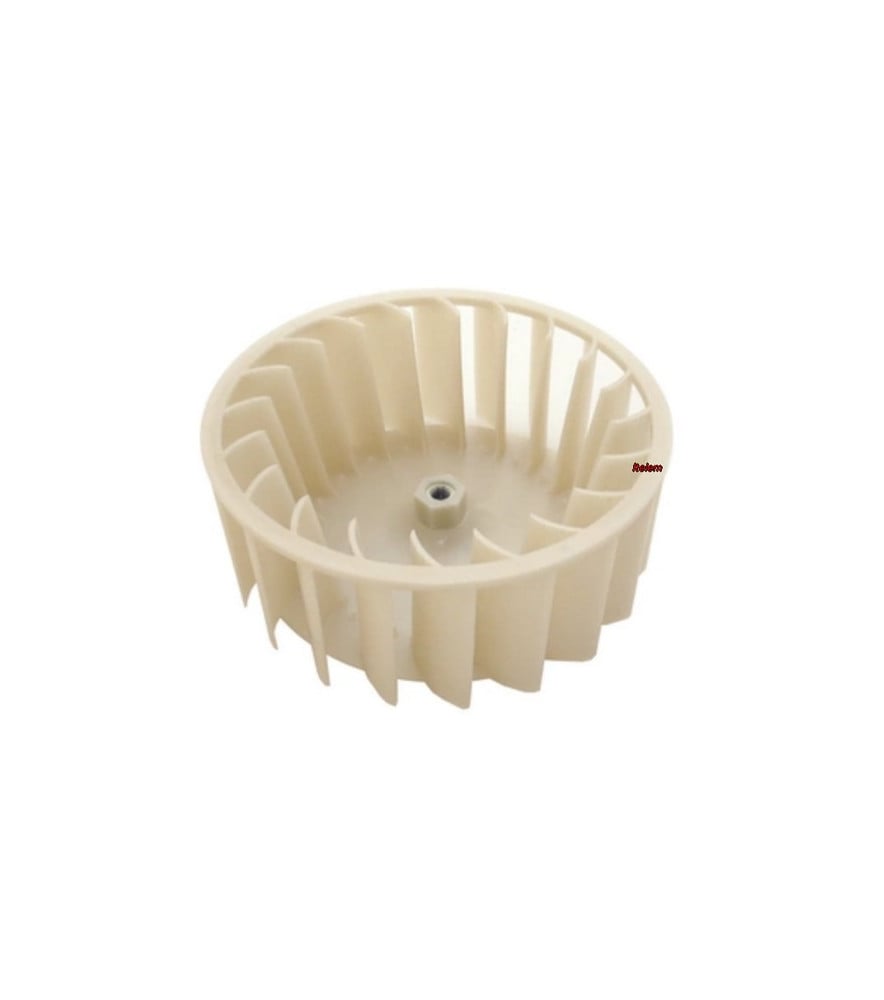

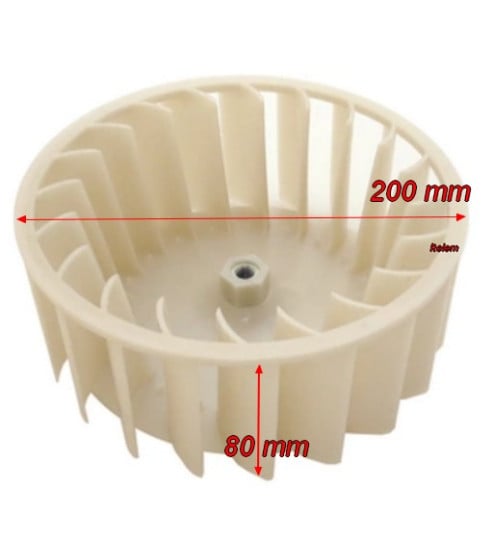

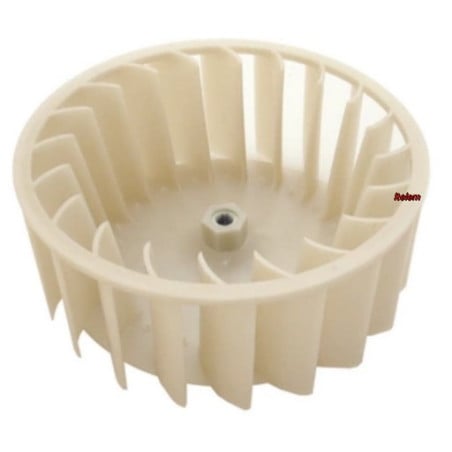

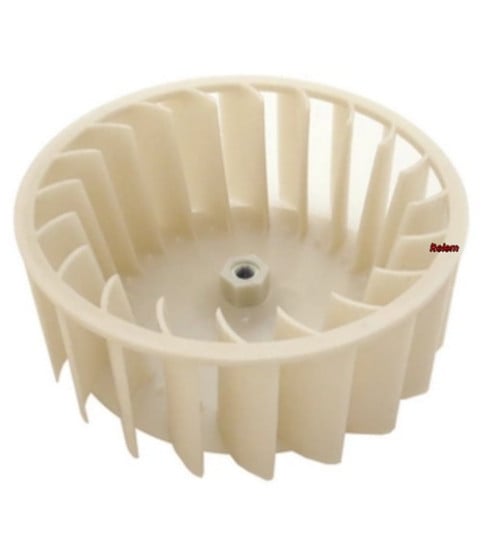

La D510139P est l'ensemble turbine-ventilateur (blower fan assembly) des sèche-linge à tambour Alliance Laundry Systems. La roue de ventilateur tourne sur l'axe du moteur pour souffler l'air à travers le tambour et l'évacuer par l'échappement. C'est elle qui génère le débit d'air nécessaire au séchage : sans elle, la chaleur produite par la résistance reste statique et le linge ne sèche pas, ou très mal.

A lire sur notre forum: Sèche linge Ipso vibre énormément en cours de cycle. Diagnostic par le technicien.

Problèmes et pannes résolus

Débit d'air insuffisant, linge humide en fin de cycle, temps de séchage anormalement long, bruit de frottement ou vibration côté ventilateur, surchauffe par accumulation de chaleur dans le tambour.

Caractéristiques

• Référence fabricant : D510139P
• Type : ensemble turbine-ventilateur
• Fixation : vissée sur l'axe moteur
• Fabricant : Alliance Laundry Systems

Signes d'usure ou de défaillance

Vibrations inhabituelles côté moteur, bruit de frottement cyclique, déséquilibre à la rotation. Une turbine fissurée ou déformée par la chaleur perd son efficacité sans forcément casser net, le débit chute progressivement avant que l'appareil ne signale une anomalie.

Conseils avant et après remplacement

Démonter le sèche-linge côté arrière ou latéral selon le modèle pour accéder au groupe moteur-ventilateur. Vérifier l'état du moteur avant de commander la turbine seule : si le moteur est grippé ou bruyant, remplacer les deux en même temps évite une seconde intervention. Nettoyer soigneusement le conduit d'évacuation à l'occasion du remplacement — un conduit obstrué par des peluches refait lâcher la pièce prématurément.

Liste des appareils non exhaustive

IPSO:

ADE, ADG, AEZ17A, AEZ28A, AEZ68A, AGZ17A, AGZ28A, AGZ68A, BD3, BDE, BDG, BDG809, BDG909, BFEL07, BFEL07WG4018, BFEX07, BFGL09, BFGX09, BT3, BTE, BTEL17, BTEL75, BTEL77, BTEX75, BTEX77, BTG, BTGX79, CDE, CDG, CEZ68A, CGZ68A, FDE, FDE807, FDG, FEN16A, FEN17A, FES16A, FES17A, FEU17A, FEZ17A, FGN16A, FGN17A, FGS17A, FGZ17A, GDE807, GDE907, GFE, GFG, HDE, HDE007, HDE107, HDE507, HDE707, HDE807, HDE907, HDEB07, HDEF07, HDER07, HDET07, HDEX07, HDEY07, HDEZ07, HDG, HDG009, HDG109, HDG509, HDG709, HDG809, HDG909, HDGB09, HDGF09, HDGR09, HDGT09, HDGX09, HDGY09, HDGZ09, HFE167, HFE507, HFE707, HFEB07, HFEL47, HFEL67, HFEX07, HFEY07, HFG509, HFG709, HFGX09, HFGY09, HTE, HTEB77, HTET77, HTEX77, HTEY77, HTG, HTGB79, HTGT79, HTGX79, HTGY79, JDE, JDE807, JDE907, JDG, JDG809, JDG909, JT1, JT2, JTE, JTG, KFE, KFG, KU3, LDE, LDG, LDL, LEB07A, LED17A, LEG37A, LEH37A, LEK37A, LEN27A, LEN37A, LES17A, LES27A, LES28A, LES33A, LES37A, LET57A, LET67A, LET68A, LEY47A, LEZ27A, LEZ37A, LEZ57A, LEZ67A, LGG37A, LGH37A, LGK37A, LGN27A, LGN37A, LGS17A, LGS27A, LGS37A, LGS38A, LGS40A, LGT57A, LGT68A, LGY47A, LGZ27A, LGZ37A, LGZ57A, LGZ67A, MDE, MDE8426AGW, MDG, ND3, NDE, NDE007, NDE807, NDE907, NDG, NDG809, NDG909, NFEL47, NFEL67, NFEX07, NFGL49, NFGX09, NT1, NT2, NT3, NTE, NTEL77, NTEX77, NTG, NTGL79, NTGX79, NTH, PD3, PDE, PDE807, PDG, PDG809, PT2, PT3, PTE, PTG, RDE, RDG, SDE, SDE007, SDE107, SDE407, SDE807, SDE907, SDEA07, SDEF07, SDEX07, SDG, SDG009, SDG109, SDG409, SDG809, SDG909, SDGF09, SDGX09, SDL, SFEA07, SFEL07, SFEL67, SFEX67, SFEY07, SFGL09, SFGX09, ST3, STE, STEA77, STEB77, STEF77, STET77, STEX77, STEY77, STG, STGA73, STGA79, STGB79, STGF79, STGT79, STGX73, STGX79, STGY79, STL, TT3, UDE007, UDE807, UDG009, UDG809, YDE, YDG, ZDE, ZDG

ALLIANCE :

BT3JGAJG403UW01 — BT3JGAJG403UW06 — BT3JGAJP403UN01 — BT3JGAJP403UN06 — BT3JGAJP403UW01 — BT3JGAJP403UW06 — BT3JGASG403UW01 — BT3JGASG403UW06 — BT3JGASP403UN01 — BT3JGASP403UN06 — BT3JGASP403UW01 — BT3JGASP403UW06 — BT3JLASG403UW01 — BT3JLASG403UW06 — BT3JLASP403UN01 — BT3JLASP403UN06 — BT3JLASP403UW01 — BT3JLASP403UW06 — BT3JXASG403UW01 — BT3JXASG403UW06 — BT3JXASP403UN01 — BT3JXASP403UN06 — BT3JXASP403UW01 — BT3JXASP403UW06 — BD3NGBGS403UW01 — BD3NGBSS403UN01 — BD3NLBGS403UW01 — BD3NLBSS403UN01 — BD3NXAGS403UW01 — BDGNGBGS303EW01 — BDGNLBGS303EW01 — BDGNXAGS303EW01 — HDENEAGS153CW01 — HDENEAGS173CW01 — HDENERGS153CW01 — HDENERGS173CW01 — HDENXAGS153CW01 — HDENXAGS173CN01 — HDENXAGS173CW01 — HDENXAGS543DW01 — HDENXAGW173CN01 — HDENXRGS153CW01 — HDENXRGS173CW01 — HDENYAGS153CW01 — HDENYAGS173CW01 — HDENYBGS173CW01 — HDENYRGS153CW01 — HDENYRGS173CW01 — HDGNEAGS113CW01 — HDGNERGS113CW01 — HDGNXAGS113CN01 — HDGNXAGS113CW01 — HDGNXAGS123DW01 — HDGNXAGS543DW01 — HDGNXAGW113CN01 — HDGNXRGS113CW01 — HDGNYAGS113CW01 — HDGNYBGS113CW01 — HDGNYRGS113CW01 — HTENXASP133DW01 — HTENXASP133FW01 — HTENXASP283CW01 — HTENXASP293CW01 — HTENXASP543DW01 — HTENYASP283CW01 — HTENYASP293CW01 — HTGNXASP093CW01 — HTGNXASP113FW01 — HTGNXASP123DW01 — HTGNXASP543DW01 — JDEJEAGW303EW01 — JDEJGAGW303EW01 — JDEJGASW303EN01 — JDEJGBGW303EW01 — JDEJGBSW303EN01 — JDEJRAGW303EW01 — JDEJXAGW303EW01 — JDGJEAGW303EW01 — JDGJGAGW303EW01 — JDGJGASW303EN01 — JDGJGBGW303EW01 — JDGJGBSW303EN01 — JDGJRAGW303EW01 — JDGJXAGW303EW01 — JT1JEASP413EW06 — JT1JGASP413EW06 — JT1JMASG413EN06 — JT1JRASP413EW06 — JT1JXASP413EW06 — JT2JEASP413EW06 — JT2JGASP413EW06 — JT2JMASG413EN06 — JT2JRASP413EW06 — JT2JXASP413EW06 — JTEJEASP303EW06 — JTEJRASP303EW06 — JTEJXASP303EW06 — JTGJEASP303EW06 — JTGJRASP303EW06 — JTGJXASP303EW06 — ND3NLBGS403NW22 — ND3NLBGS403ZW01 — ND3NLBSS403UN01 — ND3NXASS403UN01 — NDENXAGS173MW01 — NDENXAGS303UW01 — NDGNXAGS113MW01 — NDGNXAGS303EW01 — NDGNXAGS303ZW38 — NT1JLASP413UW06 — NT1JXASP403UW06 — NT2JLASP403UN01 — NT2JLASP403UW01 — NT2JLASP403UW06 — NT2JXASP403UN01 — NT2JXASP403UW06 — NT3JLASG403UW01 — NT3JLASP403NN22 — NT3JLASP403NW22 — NT3JLASP403UN01 — NT3JLASP403UW01 — NT3JXASG403UW01 — NT3JXASP403NW22 — NT3JXASP403UN01 — NT3JXASP403UW01 — NTENXASP175MW01 — NTENXASP454ZW01 — NTEWXASP433LN01 — NTGNXASP115MW01 — NTGNXASP304ZW38 — NTHJXASP543NW01 — NTHJYASP543NW01 — NTLJXASP543NN23 — NTLJYASP543NN23 — NTLNGASP543NW23 — NTLWXASP303LN01 — PD3JGBGS403UG01 — PD3JXAGS403UG01 — PDEJGBGS303UG01 — PDEJGBGS543ZG01 — PDEJXAGS434AG01 — PDGJGBGS303UG01 — PDGJGBGS543ZG01 — PDGJXAGS303UG01 — PDGJXAGS304AG01 — PDGJXAGS543ZG01 — PT2JGAJG403UG06 — PT2JGAJP403UG06 — PT2JGASG403UG06 — PT2JGASP403UG06 — PT2JXASG403UG06 — PT2JXASP403UG06 — PT3JGAJG403UG06 — PT3JGAJP403UG06 — PT3JGASG403UG06 — PT3JGASP403UG06 — PT3JXASG403UG06 — PT3JXASP403UG06 — PTEJCASP174TG01 — PTEJEASP284CG01 — PTEJXASG303UG06 — PTEJXASG543ZG01 — PTEJXASP174TG01 — PTEJXASP284CG01 — PTEJXASP303UG06 — PTEJXASP434AG01 — PTEJXASP543NG23 — PTEJXASP543ZG01 — PTGJCASP114TG01 — PTGJEASP094CG01 — PTGJXASG303UG06 — PTGJXASG543ZG01 — PTGJXASP094CG01 — PTGJXASP114TG01 — PTGJXASP303UG06 — PTGJXASP304AG01 — PTGJXASP543ZG01 — PTLJXASP303NG22 — PTLJXASP543NG23 — SD3JGBGS403UW01 — SDENEAGS153CW01 — SDENEAGS173CW01 — SDENERGS153CW02 — SDENERGS173CW02 — SDENXAGS153CW01 — SDENXAGS173CN01 — SDENXAGS173CW01 — SDENXAGS433AW01 — SDENXAGS543DW01 — SDENXAGS543RW01 — SDENXRGS153CW02 — SDENXRGS173CW02 — SDENXRGS433AW01 — SDENXRGS433LW01 — SDENYAGS153CW01 — SDENYAGS173CW01 — SDENYRGS153CW01 — SDENYRGS173CW01 — SDENYRGS303NW22 — SDENYRGS303ZW01 — SDEWXAGS433LW01 — SDGNEAGS113CW01 — SDGNERGS113CW02 — SDGNXAGS113CN01 — SDGNXAGS113CW01 — SDGNXAGS123DW01 — SDGNXAGS303AW01 — SDGNXAGS543DW01 — SDGNXRGS113CW02 — SDGNXRGS303AW01 — SDGNYAGS113CW01 — SDGNYRGS113CW01 — SDLNXRGS303LW01 — SDLNXRGS543NW23 — SDLNXRGS543PW01 — SDMNXRGS083JW01 — SDMNXRGS103JW01 — ST1JXASP403EW06 — ST2JXASP403EW06 — ST3JGASP403UW01 — ST3JXASP403NW22 — STENCASP173TW01 — STENCFSP173TW01 — STENEASP283CW01 — STENEASP293CW01 — STENXASP133DW01 — STENXASP133FW01 — STENXASP173TW01 — STENXASP283CW01 — STENXASP293CW01 — STENXASP433AN12 — STENXASP433AW01 — STENXASP433AW12 — STENXASP433LN01 — STENXASP433LW01 — STENXASP543DN01 — STENXASP543DW01 — STENXASP543RW01 — STENXFSP173TW01 — STENYASP173TN01 — STENYASP173TW01 — STENYASP283CW01 — STENYASP293CW01 — STENYFSP173TW01 — STEWXASP173TW01 — STEWXASP453NN22 — STEWYAJP303NN22 — STEWYAJP303NW22 — STEWYASP173TW01 — STGNCASP113TW01 — STGNCFSP113TW01 — STGNEASP093CW01 — STGNXASG113JW01 — STGNXASG113TW01 — STGNXASP093CW01 — STGNXASP113FW01 — STGNXASP113TW01 — STGNXASP123DW01 — STGNXASP303AW01 — STGNXASP303AW12 — STGNXASP543DN01 — STGNXASP543DW01 — STGNXFSP113TW01 — STGNYASP093CW01 — STGNYASP113TN01 — STGNYASP113TW01 — STGNYFSP113TW01 — STGNZASP113NW22 — STGWXASP113TW01 — STGWYAJP303NN22 — STGWYASP113TW01 — STLNXASP303LW01 — STLNXASP543NW23 — STLNYASP543NW23 — STLNYASP543PW01 — STLWXASP303LN01 — STLWXASP543NN22 — STMNXASG103JW01 — STMNXASG113JW01 — TD3NGBGS403NW36 — TT3JGASP403NW36 — TT3JXASP403NW22

ALLIANCE — Séchoirs :

ADE30RGS171TW01 — ADE3LRGS171TW01 — ADE3SRGS175CW01 — ADE3SRGS175CW14 — ADE3SRGS175TW01 — ADE41FSS171TN01 — ADE4BFGS171TW01 — ADE4BRGS171TW01 — ADE4BRGS171TWAH — ADE4BRGS175CW01 — ADE4BRGS175CW14 — ADE4BRGS175TW01 — ADE4BRGS176CW01 — ADE4BRGS176CW14 — ADE4BRGS176TW01 — ADEE9BGS175CW01 — ADEE9BGS175CW14 — ADEE9BGS175TW01 — ADEE9BSS175CN01 — ADEE9BSS175CN14 — ADEE9BSS175TN01 — ADEE9RGS175CW01 — ADEE9RGS175CW14 — ADEE9RGS175TW01 — ADG30RGS111TW01 — ADG3LRGS111TW01 — ADG3SRGS115CW01 — ADG3SRGS115CW14 — ADG3SRGS115TW01 — ADG41FSS111TN01 — ADG4BFGS111TW01 — ADG4BRGS111TW01 — ADG4BRGS111TWAH — ADG4BRGS115CW01 — ADG4BRGS115CW14 — ADG4BRGS115TW01 — ADG4BRGS116CW01 — ADG4BRGS116CW14 — ADG4BRGS116TW01 — ADGE9BGS115CW01 — ADGE9BGS115CW14 — ADGE9BGS115TW01 — ADGE9BSS115CN01 — ADGE9BSS115CN14 — ADGE9BSS115TN01 — ADGE9RGS115CW01 — ADGE9RGS115CW14 — ADGE9RGS115TW01 — AES17AWF — AES20AWF — AES28AWF — AES28AWF1500 — AES68AWF — AES68AWF1500 — AGS17AWF — AGS20AWF — AGS28AWF — AGS68AWF — ASE30FGW171TW01 — ASG30FGW111TW01 — CES68AWF — CES68AWF1500 — CGS68AWF — DDE007* — DDG009* — EE2007* — EE2007T — EE2007T1500 — EE2107* — EE2107A — EE2107T — EE2107T1500 — EE2507 — EE2507A — EE2507T — EE2507T1500 — EE2607 — EE2607A — EE2607T — EE2607T1500 — EE2807 — EE2807M — EE2807T — EE2807T1500 — EE2907 — EE2907M — EE2907T — EEJ907T — EG2009 — EG2009*-1188 — EG2009T — EG2009T1188 — EG2109* — EG2109A — EG2109T — EG2509* — EG2509A — EG2509T — EG2609* — EG2609A — EG2609T — EG2809* — EG2809M — EG2809T — EG2909* — EG2909M — EG2909T — EGJ909T — KES18AWF — KES18AWF1500 — KGS18AWF — ZDE3SRGS175CW01 — ZDE4BRGS175CW01 — ZDE4BRGS176CW01 — ZDEE9BGS175CW01 — ZDEE9BSS175CN01 — ZDEE9RGS175CW01 — ZDG3SRGS115CW01 — ZDG4BRGS115CW01 — ZDG4BRGS116CW01 — ZDGE9BGS115CW01 — ZDGE9BSS115CN01 — ZDGE9RGS115CW01 — ZE2007 — ZE2107* — ZG2009* — ZG2109* — 62850
