Joint d’axe turbine pompe cyclage Elettrobar Comenda Komel Elframo Dihr

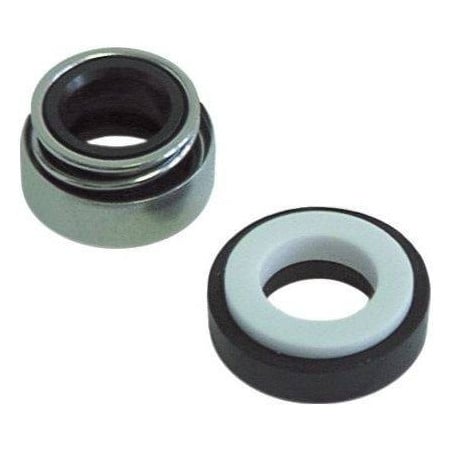

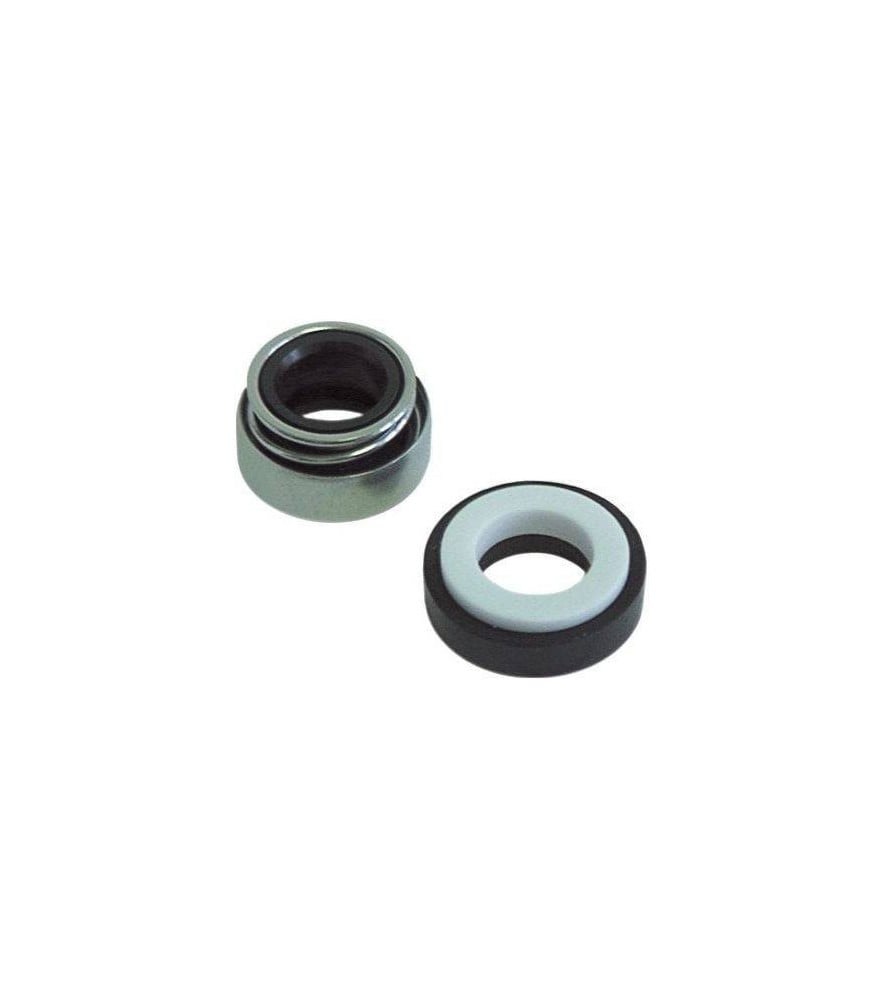

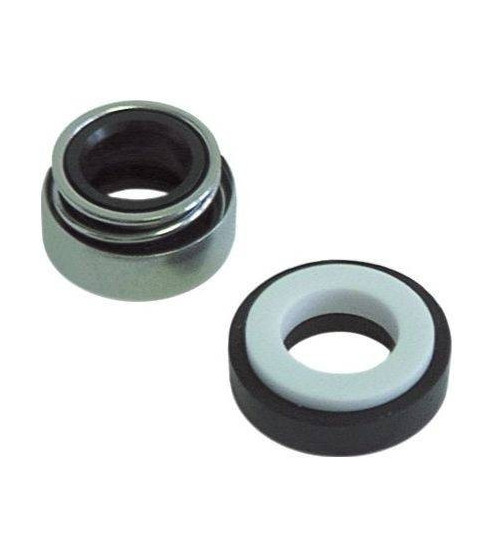

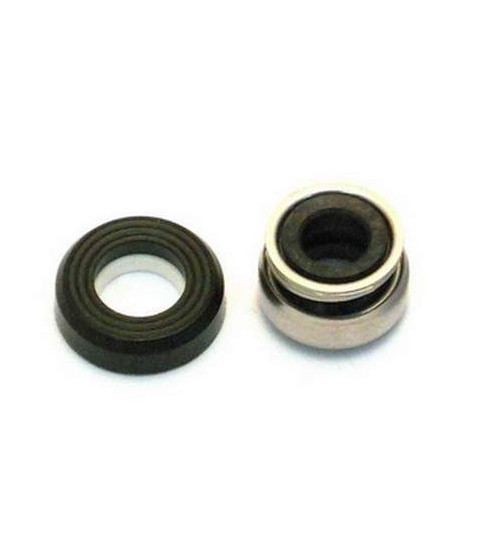

Descriptif produit — Joint d'étanchéité axe turbine et flasque pompe de cyclage lave-vaisselle professionnel

Le joint d'étanchéité d'axe turbine est une bague souple montée à l'interface entre l'axe de la turbine de pompe et le flasque du corps de pompe de cyclage. Son rôle est d'assurer l'étanchéité dynamique au niveau du passage d'axe : empêcher l'eau de process de migrer vers le palier ou le moteur, et éviter toute entrée d'air parasite dans le circuit hydraulique sous pression. C'est une pièce d'usure soumise à des contraintes importantes — rotation permanente, eau chaude chargée en détergent, cycles thermiques répétés.

Sur un lave-vaisselle professionnel à capot, à avancement ou à tunnel, la pompe de cyclage tourne en continu pendant toute la durée du service. Le joint travaille donc à chaque heure de fonctionnement, sans interruption. Quand il cède, la fuite est rapide et visible — eau sous le socle de la machine, baisse de pression de brassage, bruit de cavitation si de l'air s'introduit dans la pompe.

Cette référence 0L0333 est une pièce adaptable couvrant un large parc de lave-vaisselle professionnels, compatible avec les marques et références listées ci-dessous. Le remplacement restitue l'étanchéité d'origine et protège le moteur de pompe d'une dégradation par infiltration.

Problèmes et pannes résolus par le remplacement du joint d'axe de pompe de cyclage

La fuite sous la machine en cours de service est le symptôme le plus fréquent. L'eau s'échappe au niveau du flasque de pompe, parfois en filet continu, parfois par à-coups lors des pics de pression en début de cycle de brassage. Sur certains modèles, la fuite n'est visible qu'après démontage du panneau de soubassement — elle se dépose sur le fond de cuve ou sur le moteur sans atteindre le sol immédiatement.

Une baisse de pression de brassage sans cause hydraulique évidente — buses non obstruées, filtre propre, niveau d'eau correct — peut aussi trahir un joint usé qui laisse entrer de l'air dans la volute. La turbine cavite, le débit chute, le résultat de lavage se dégrade. Un joint hors service non remplacé expose rapidement le roulement ou le palier moteur à une infiltration d'eau : à ce stade, c'est la pompe entière qui est à changer.

Caractéristiques

• Référence principale : 0L0333
• Type de pièce : Joint d'étanchéité dynamique — axe turbine / flasque pompe de cyclage
• Application : Lave-vaisselle professionnel — pompe de brassage / cyclage
• Matière : Élastomère résistant à la chaleur et aux détergents alcalins
• Type : Pièce adaptable multimarque

Références par marque

Signes d'usure ou de défaillance du joint d'axe de pompe

Le premier signe visible est une trace d'humidité ou un suintement localisé sous le corps de pompe, dans l'axe de la turbine. Sur les machines à soubassement fermé, c'est souvent une légère odeur de détergent brûlé sur le moteur qui alerte — signe que l'eau a déjà atteint le bobinage ou le roulement.

Un joint en fin de vie peut aussi se signaler par une augmentation du bruit de pompe : sifflement ou grognement à la montée en pression, cavitation intermittente. Le joint ramolli ou écrasé ne joue plus son rôle de barrière d'air, et la turbine aspire partiellement à vide. Enfin, sur les machines en service intensif, une inspection préventive annuelle du joint d'axe est une bonne pratique — le coût de la pièce est sans commune mesure avec celui d'un moteur de pompe noyé.

Conseils avant et après remplacement du joint d'axe de turbine

Couper l'alimentation électrique et eau avant toute intervention. Purger la machine. L'accès au joint nécessite généralement de déposer la pompe de cyclage — opération qui varie selon les modèles mais reste accessible avec un outillage de base. Photographier le montage avant démontage, en particulier l'orientation du joint et la position des entretoises si présentes.

À la dépose, vérifier l'état de l'axe de turbine : une rainure d'usure creusée par un joint mort depuis trop longtemps compromet l'étanchéité du joint neuf. Si l'axe est marqué, la turbine est à remplacer en même temps.

Le remontage se fait avec un joint légèrement lubrifié à la graisse silicone alimentaire — ne jamais utiliser de graisse pétrolière sur un circuit en contact avec l'eau de lavage. Vérifier l'absence de fuite dès la première mise en eau, machine non fermée, avant de remettre les panneaux en place.

Liste d’appareils concernés (Non exhaustive)

AMIKA : 450, 500, 500HP, 5X, 6X, 6XL, 6XLB, 6XLE, WKR10, WKR13, WKR17, WKR22, WKR26, WKRA27, WKRA3000, WKU03

ANGELO PO : KD37, KD37 VERS 11-2009, KD37PS, KD40, KD40 VERS 11-2009, KD40EPSD, KD40LEPS, KD40LSPS, KD40LUX, KD40LUXE, KD40PS, KD60, KD60E, KD60EAT, KD60M, KD60MA, KD60ME, KD60MPS, KD60MPSA, KD60PS, KD60PSD, KD6EATSD, KD85, KD85A, KD85E, KD85EA, KD85EAT, KD85EATS, KD85EPS, KD85EPSA, KD85PS, KD85PSA, KD130, KD130A, KD130E, KD130EAT, KN35, KN37, KN37PS, KN40, KN40PS, KN40PSD, KN50, KN50M, KN50MPS, KN50PSDD, LP70, LP151, LP202, LP202HC, LP302, LP302HC, LT20F, LT25F

ATA : AF55PRP, AF58PRP, AF610PRP, AF780PRP, AF880PRP, ALC100, AL07, AL07D, AL09, AL09D, AL20, AL20D, AL21, AL25, AL25D, AL26, AL35, AL350, AL38, AL40, AL40D, AL40E, AL40PS, AL401, AL41, AL41E, AL410, AL45, AL45D, AL45E, AL45PS, AL46E, ALP01, ALP01E, ALP01EG, ALP01G, ALP01GS, ALP01S, ALP02, ALP02E, ALP02EG, ALP02G, ALP02GS, ALP02S, ALP40PRP, ALP42, ALP42P, ALP44, ALP44P, AT95, AT96, AT105, AT106, AT110, AT112, AT114, AT116, AT900PRP, AT1000PRP, AT1050PRP, AT1100PRP, ATR75, ATR100, ATR130, ATR160, ATR160A, ATR161, ATR190, ATR190A, ATR210, ATR210A, ATR221, ATR240, ATR240A, ATR311, ATR1500, ATR1800, B10, B20, B30, B30PS, B50, KYRA1WAG

CIMSA-FABAR : MOD38-53S, Q35S, Q40S, Q40SM, Q45F, Q45FM, T34S, T34SM, T39S, T39SM, T45F, T45FM

COLGED : A3000, A4000, A5000, BETA245, BETA250, BETA253, GL71, GL72, GL72CRP, GL74, GL740, GL74A, GL74CRP, GL80, GL81, GL82, GL84, GL270HP, GLA, GS60, L63, L64, LN70, LN120, LN180, LP60, LP81S, LP91, LP92, LP101, LP105, LT91, LT121, LT151, LT202, NEOTECH902, NEOTECH1010, NEOTECH1010PLUS, PL109, PL112, PL114, PL215, PL220, PROTECH1113, PROTECH1117, PROTECH1122, S58S, S59, SILVER45, SILVER50, SILVER72, STEEL9-3, STEEL45, STEEL51, STEEL51HP, STEEL53BD, STEEL53MS, STEEL510, STEEL510D, STEELTECH340H, STEELTECH350, STEELTECH350K, STEELTECH360, STEELTECH360BK, STEELTECH360K, STEELTECH360SK, STEELTECH361, TOPTECH740, TOPTECH922, TOPTECH1218, TOPTECH1223, TOPTECH1228

COMENDA : AC90, AC91, AC95, AC100, AC101, AC105, AC120, AC122, AC135, AC150, AC151, AC152, AC170, AC181, AC182, AC200, AC201, AC202, AC241, AC242, AC2A, ACCS151, ACCS251, ACCS351, ACL100, ACL150, ACR, ACR145, ACR205, ACR225, ACR245, ACR260, ACR265, ACR305, ACRS145, ACRS145 ECO2, ACRS205, ACRS225, ACRS225 ECO2, ACRS245, ACRS260, ACRS260 ECO2, ACRS265, ACRS305 ECO2, ACS91, ACS101, ACS122, ACS151, ACS152, ACS161, ACS162, ACS181, ACS182, ACS201, ACS202, ACS241, ACS242, BTM, C33, C34, C95, C95E2, C95RCD, C140, C155, C155E2, C155RCD, C165, C165E2, C165E2RCD, C166, C166-2, CL70, EC90, ECOTEMP6, ECOTEMP11, F20, F45, F55, F65, F90M, F90MA, FC53, FC53A, FC53CBT, FC53LA, FC53LBT, FC533, FC533A, FC54, FC54A, FC54CBT, FC54E, FC54EA, FC54LBT, FC543, FC543A, FC543E, FC543EA, FC544, FC544A, FCHR, FCHRA, FCHRT, FCHRTA, G50L, G51L, G60L, G61L, G100L, G101L, GE60, GE60BT, GE65, GE65RCD, GE80, GE100, GE115, GF90, GF90A, GMC2700, GMC2702, GMC2702 ECO2, GMC3500, GMC3502, GMC3502 ECO2, GMC4500, GMC4502, GMC4502 ECO2, GMC5500, GMC5502, LAV701, LAV1000, LAV1001, LAV1501, LC380, LC380RCD, LC400, LC410C, LC412, LC700, LC700E2, LC700MRCD, LC900, LC900E2, LC900MCRC, LC900MRCD, LC1200, LC1200MRCD, LF280, LF320CBT, LF320LA, LF320LBT, LF400A, LV1001, LV1501, LVP1001, LVP1501, NE00, NE3001, NE3002, NE4001, NE4002, NE5002, NE5501, NE5502, NE7002, NE7501, NE7502, NE9001, NE9002, NE9502, RC412C, SE, XLC, XLC CRC2

DESCO : DS40D, DS50TS, LP35, MOD38-53S, Q35S, Q40S, Q40SM, Q45F, Q45FM, T34S, T34SM, T39S, T39SM, T45F, T45FM

DEXION : D500LS, D501LS, LB044, LB044P, LP045-10-000, LP048-10-000, LP051-06-000, LP051-06-000P, LP051-06-100, LP051-10-000, LP051-10-000MPD, LP051-10-100, LP053, LP053-06-000, LP053-10-000, LP053-10-100, LP053BT-DP, LP054-ZH, LP061-00-000H, LP102-98-00, LP800-00-092, LT080-03-000, LT300-06-00, LT400-06-00

DIHR : AX161, AX290, DS35, DS35 TOUCHE RL09, DS37, DS37 TOUCHE RL09, DS40, DS40 TOUCHE RL09, DS45, DS50, DS50 TOUCHE RL09, ELECTRON400, ELECTRON400 ACQUA PULITA, ELECTRON500, ELECTRON500 CLEAN, ELECTRON600, ELECTRON1000, ELECTRON1000 PLUS, ELECTRON400 PLUS, ELECTRON500 PLUS, G35, GASTRO11S, GASTRO12S, GASTRO12S ELETTRONICA, GASTRO500, GASTRO750 PLUS, GASTRO750S, GRANUL900, GRANUL1000, GS35, GS37, GS40, GS45, GS50, GS85, GS100, H600, H600 ELETTRONICA, H600E PLUS, HT11, HT11T TOUCHE, HT111E, HT12, HT12E, HT12E PLUS, LINEAR, LP1/800, LP1S5, LP1S5 PLUS, LP1S8, LP1S8 PLUS, LP2 PLUS, LP3 PLUS, LP3S PLUS, LP3STR PLUS, LP4S8 PLUS, LP4S8TR PLUS, OPTIMA400, OPTIMA500, OPTIMA500 CUTLERY, OPTIMAHR, PREMIUM40, STAR, SYNTHESIS, TEKNO4, TEKNO4 ACQUA PULITA, TEKNO6, TEKNO6 ACQUA PULITA, TX1500

ELETTROBAR : 9, 12, 14, 114, 161, 221, 271, 272, 362, A4000, CLEAN3, CLEAN160, CLEAN161, CLEAN220, CLEAN221, CLEAN270, CLEAN271, CLEAN272, CLEAN361, CLEAN362, CLEAN471, E35, E40, E41, E41D, E42, E45, E45D, E45P, E46, E50, E50D, E50D FRN, E50FRN, E50PS, E50SA, E51, E51D, E52, E60, E100, E120, E140, FAST51M, FAST51MD, FAST51MDP, FAST51T, FAST51TD, FAST51TDP, FAST93, FAST145, FAST145D, FAST160, FAST160D, FAST160DP, FAST161, FAST161D, FAST161DP, FAST200, GL740, LP00, LP092, LP101, LP105, LP60, LP800, LP92, NIAGARA45, NIAGARA45D, NIAGARA45WRC, NIAGARA51, NIAGARA51D, NIAGARA51MT, NIAGARA51MTPS, NIAGARA51MTPSSA, NIAGARA51MTSA, NIAGARA293, NIAGARA2150, NIAGARA2152, NIAGARA2154, NIAGARA2156, RIVER43, RIVER44, RIVER70, RIVER71, RIVER80, RIVER81, RIVER81A, RIVER81C, RIVER81CRP, RIVER81PAP, RIVER82, RIVER82CRP, RIVER150, RIVER152, RIVER154, RIVER252ECS, RIVER296, RIVER296P, RIVERMULTI2256, RIVERMULTI2258, SEVEN L, U60E, U61, U61E, U61H, U61HE

ELFRAMO : BD22, C33, C34DGT, C44, C44DGT, C44ELT, C66, C66DGT, C66ELT, C77, C77ELT, D30, D35, D36, D40, D40I, D45, D80F, D85, D120, D120DGT, EN, EN4000, EN5000, EN7000, ENR3200, ENR4200, ENR5200, ENR7200, ET, ET020, ET021, ET025, ET027, ET307, ET477, ET614, ETA307, ETA477, ETA614, ETA744, ETE20, ETE21, ETE25, ETE27, ETS15, ETS16, SQ885, SQT80

EMMEPI : ETELS005, LB40DG, LB40DGP, LB40EDG, LS005P, LS008, LS009, LS009E, LS011, LS0011, LS05, LS09, LS09E

EUROWASH : 350, 360, 361, 363, 453, 453P, 503, 503S, 513, 723, 3509, 3520, EW3520ST, GL72, GL723

FAGOR : LP61H, LP101, LUB60H

GIGA : 114, 220

HOBART : CLG26DNA-10, ECOMAX 500, ECOMAX 701B, GL71, GL72, GL74, H65, H66, H67, H500, STBE40DUK-11

HOONVED : C48D DL, C48 DL, C90, C90DE, C90DE 2°, C90E, C90E 2°, C90EBT, C90EBT 2°, C98, CA90, CA120, CAP10, CAP10BT, CAP10DE, CAP10E, CAP10EBT, CAP12, CAP12DE, CAP12E, CAP12EBT, ED600-95, ED650E, ED650S, ED900-90, EDI4, EDI6, EDI6 2°, EDI6BT, EDI8, EDI8 2°, EDI8BT, EDI13, EDI13 2°, EDI13ALTA, EDI13ALTA 2°, EDI13ALTA BT, EDI13BT, HD40BT, HD40ALTA BT, HD60BT, HD80BT, HD130BT, HN302, HN402, HN502, HN552, HN702, HN752, HN902, HN952, L50E, LO62, LO67, LO67 2°, LO83, LO83 2°, LO122, LO134, RCA1100, RCA1200, RCA1200I, RLO50, RLO200, RLO300, RLO400, SH55, SH120, SH120E BT PD, SH120E BT PS, SMW15, SMW15E, SMW15E PD, SMW15E PS, SO100, SO120, STS43, STS43D, STS48, STS48D, EDT85, EDT100, EDT140, EDT170, EDT200, EDT230

JEMI : GS30, GS82, GS82M, GS83, GS100, GS102

KOMEL : F22, F92, F93, F94, F94I, F95, F96, F97, F98F, F99, F912, F912DGT, K8033, K8034, K8044, K8066, KN, KN4000, KN5000, KN7000, KNR3200, KNR4200, KNR5200, KNR7200, KT, KT020, KT307, KT477, KT614, KTA, KTA307, KTA477, KTA614, KTA744, KTE, KTE20, KTE21, KTE25, KTE27, KTS15, 8033, 8034DGT, 8044, 8044DGT, 8044ELT, 8066, 8066DGT, 8066ELT, 8077, 8077ELT

KRUPPS : ARIS G3527, ARIS G4026, ARIS G4032, COMPACK B40, COMPACK B43, COMPACK B43DB, COMPACK B48, COMPACK B53, COMPACK B55, COMPACK GL450, COMPACK GL600, COMPACK GL860, COMPACK GL890, COMPACK S65, COMPACK S85, COMPACK S130, COMPACK S140, COMPACK S155, COMPACK S157, COMPACK S160, COMPACK S165, COMPACK TM1400, CUBE C320, CUBE C327, CUBE C426, CUBE C432, CUBE C453, CUBE C537, CUBE C537T, CUBE C640, CUBE CH110, CUBE CH120, ECOCLEAN EC205E, ECOCLEAN EC208E, ECOCLEAN EC209E, ECOCLEAN EC450E, ECOCLEAN EC540E, ECOCLEAN EC560E, ECOCLEAN EC580E, ECOCLEAN EC1200E, ELITECH EL40, ELITECH EL40E, ELITECH EL42, ELITECH EL42E, ELITECH EL45E, ELITECH EL50E, ELITECH EL51E, ELITECH EL53E, ELITECH EL55E, ELITECH EL60, ELITECH EL60E, ELITECH EL62E, ELITECH EL70E, ELITECH EL80, ELITECH EL80E, ELITECH EL95, ELITECH EL96, ELITECH EL951E, ELITECH EL981E, ELITECH EL99, EXUS S54DB, EXUS S56DB, EXUS S130DB, EXUS S140DB, KORAL 205, KORAL 205DB, KORAL 206, KORAL 206DB, KORAL 207, KORAL 207DB, KORAL 208, KORAL 208 LS, KORAL 208DB, KORAL 209, KORAL 209DB, KORAL 210, KORAL 450DB, KORAL 500, KORAL 540DB, KORAL 560DB, KORAL 600, KORAL 630DB, KORAL 800, KORAL 840DB, KORAL 900, KORAL 950, KORAL 950DB, KORAL 960, KORAL 960DB, KORAL 980, KORAL 980DB, KORAL 990, KORAL 990DB, KORAL 1100, KORAL 1100DB, KORAL 1200, KORAL 1200DB, KORAL 1250, KORAL 1250DB, KORAL 1300, KORAL 1350, KORAL 1350DB, KORAL 1400DB, KORAL 1450DB, KORAL 1500DB, KORAL 1550DB, KORAL 1600, KORAL 1600DB, KORAL 1650, KORAL 1650DB, KORAL ES 50, KORAL K205E, KORAL K207E, KORAL K208E, KORAL K209E, KORAL K450E, KORAL K540E, KORAL K560E, KORAL K840E, KORAL K951E, KORAL K1100E, KORAL K1200E, KORAL K1500E, KORAL K1600E, KORAL SR400, SOFT S205E, SOFT S208E, SOFT S209E, SOFT S450E, SOFT S560E, SOFT S580E, SOFT S1100E, SOFT S1200E

LAMBER : GS900

LINEA BLANCA : LC2000, LC-2000, LC2300, LC-2300, LC2300TR, LC-2300TR, LC2600, LC-2600, LC2800, LC-2800, LC3800, LC-3800, LC4200, LC-4200

MACH : MLP50, MLP56, MLP60, MLP60E, MLP70, MLP80, MLP140, MS900E, MS900T, MS905, MS1100E, MS1100P, MS1100T, MS1300, MS1300E, MS1300P, MS1300T

MARELS : OPT 141

MBM : 9, 12, 14, 114, 161, 221, 271, 272, 362, A4000, D500LS, D501LS, E40, E46, L063, L065, L080, L080H, L63, L64, LB45, LB140, LB145, LB450, LF50, LF55, LF500, LF550, LF551, LK100, LK110, LK130, LK1000, LK1100, LK1300, LKDX110, LO65, LOD65, LOD80, LOD80H, LOD302, LP00, LP080, LP080H, LP092, LP101, LP105, LP800, LP92, LS500, LS501, LS505M, LS505PT, LS505T, LS511, LT81, LT91, LT121, LT151, LT202, LTD101, LTD131, LTD171, LTD209, LTD212, LTD216, LTD220, LTD316, LTD320, LTD326, LTDX172, LTDX222, LTDX272, LVC50, KLF500E, KLF580

MEIKO : B350, DV80T, DV120T, DV160, ECOSTAR430F, ECOSTAR530F, ECOSTAR530F-M, ECOSTAR530F-M-FA, ECOSTAR545D, ECOSTAR545D-M-FA, FV20N, FV28G, FV28GIO, FV40T, FV130BGK60, WST30

UNIVERBAR : ERGON, LOGOS 4, LOGOS 4D, OMEGA 4, OMEGA 4D, SINCRO, SINCRO D

WOLK : 450, 500, 500HP, WKR10, WKR13, WKR17, WKR22, WKR26, WKRA27, WKRA3000, WKU03

FAQ

Questions sur la compatibilité et les références du joint de pompe lave-vaisselle professionnel

La référence 0L0333 est-elle compatible avec toutes les pompes de cyclage des marques listées ?

Elle couvre les modèles de pompe utilisant les références croisées indiquées dans le tableau. La compatibilité est confirmée sur ces références. Pour les modèles non listés, la vérification passe par la référence constructeur portée sur la plaque de la pompe ou par la cote du joint à mesurer en place : diamètre intérieur, diamètre extérieur, épaisseur.

Comment distinguer le joint d'axe de turbine du joint de flasque sur une pompe de lave-vaisselle professionnel ?

Le joint d'axe est une bague dynamique montée autour de l'axe rotatif — il tourne avec la turbine ou frotte contre elle. Le joint de flasque est un joint statique plat ou torique intercalé entre deux surfaces fixes assemblées par vissage. Les deux peuvent fuir, mais leurs symptômes diffèrent : une fuite d'axe est centrifuge et apparaît en rotation ; une fuite de flasque est statique et visible même machine à l'arrêt sous pression d'eau.

Questions sur le diagnostic et l'intervention sur la pompe de cyclage

La fuite vient du bas de la pompe — est-ce forcément le joint d'axe ?

Pas nécessairement. Une fuite basse sur le corps de pompe peut aussi provenir du joint de flasque inférieur ou d'un micro-fissure sur le corps plastique de la volute. Identifier précisément le point de fuite avant de commander — si la fuite est centrée sur l'axe et présente une légère rotation dans sa trace, le joint d'axe est en cause. Si elle est linéaire et suit un plan de joint, c'est le joint de flasque.

Peut-on remplacer uniquement le joint sans changer la turbine ou la pompe complète ?

Oui, dans la majorité des cas, à condition que l'axe de turbine ne soit pas rainuré par l'usure et que le corps de pompe soit intact. C'est la première intervention à réaliser. Si la fuite persiste après remplacement du joint dans de bonnes conditions de montage, l'axe ou le corps de pompe sont à examiner.
