Ventilateur tangentiel armoire réfrigérée Mondial Framec Foster

Descriptif produit

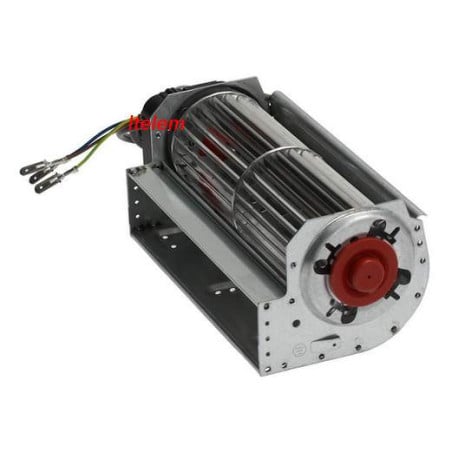

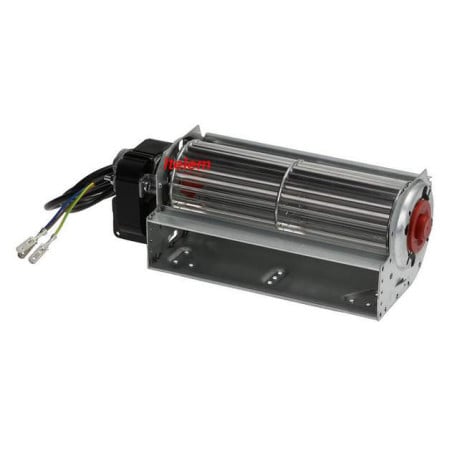

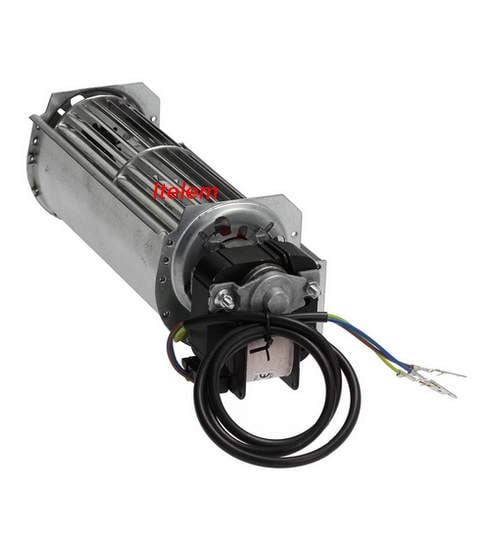

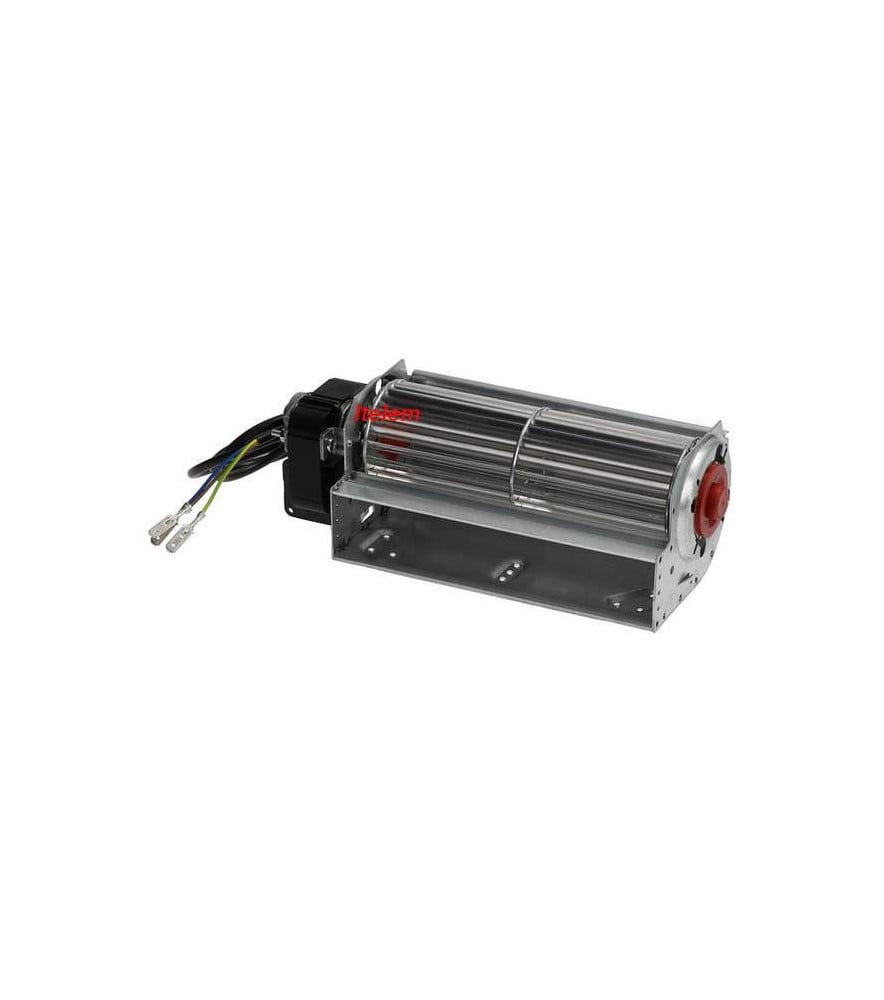

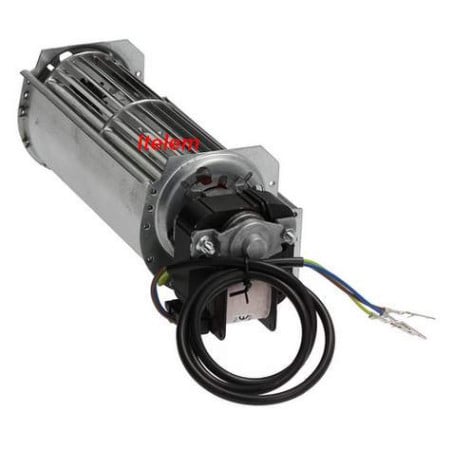

Ventilateur tangentiel gauche réf. 4022149, pour armoire réfrigérée et vitrine réfrigérée des marques Mondial Elite, Mondial Framec, Foster, Emmepi, Indesit et Whirlpool. Type TFL, rouleau de 180 mm de long et 60 mm de diamètre, moteur à gauche. Il brasse l'air froid de l'évaporateur dans l'enceinte de l'armoire : il répartit la température et favorise l'évacuation du froid vers les clayettes.

Problèmes et pannes résolus

Armoire ou vitrine dont la température monte ou ne se répartit plus, givre qui s'accumule sur l'évaporateur, ventilateur silencieux alors qu'il devrait tourner ou, au contraire, bruyant, rouleau qui frotte ou se déséquilibre, moteur qui ne démarre plus. Un ventilateur arrêté ou fatigué laisse le froid stagner au niveau de l'évaporateur et explique ces écarts de température.

Caractéristiques

Identification

• Référence : 4022149
• Référence autre : 4022142
• Type : ventilateur tangentiel, TFL, moteur à gauche

Électricité

• Tension : 230 V
• Fréquence : 50/60 Hz
• Puissance : 28 W
• Intensité : 0,23 A

Dimensions et débit

• Longueur du rouleau : 180 mm
• Diamètre du rouleau : 60 mm
• Débit d'air : 155 m3/h (revendeur tiers)

Conditions d'emploi

• Plage de température : de -10 à +60 °C
• Position de montage : horizontale
• Raccordement : câble d'environ 1 m, cosses Faston mâles de 6,3 mm

Marques

• Marques compatibles : Mondial Elite, Mondial Framec, Foster, Emmepi, Indesit, Whirlpool

Les valeurs de puissance, d'intensité, de débit, de position et de raccordement peuvent varieir selon arrivage du constructeur.

Liste des appareils compatibles Mondial Framec

• Information à relever sur la plaque signalétique apposée sur le corps de l'appareil.

MONDIAL FRAMEC - Froid

Armoire réfrigérée :

BACCHUS GENIUS STORE 40 R, BACCHUS GENIUS STORE 60 M, BACCHUS GENIUS VISION 32M R134A, BACCHUS GENIUS VISION 40M R134A, BACCHUS GENIUS VISION 40R R134A, BACCHUS GENIUS VISION 60M R134A, BACCHUS GENIUS WOOD 40CC R134A, BACCHUS GENIUS WOOD 60CC R134A, BACCHUS GENIUS WOOD 80CS R134A, BACCHUS WOOD OT40CC R134A EBA01W205, BACCHUS WOOD OT40CC R134A EBA01W405, BACCHUS WOOD OT40CS R134A EBA01W207, BACCHUS WOOD OT40CS R134A EBA01W407, BACCHUS WOOD OT40EC R134A EBA01W209, BACCHUS WOOD OT40EC R134A EBA01W409, BACCHUS WOOD OT40ES R134A EBA01W211, BACCHUS WOOD OT40ES R134A EBA01W411, BEV PR32 R134A, BEV PR40 R134A, BEV PR40C R134A EBA010422, BEV PR40C R134A EBA019222, BEV PR60 R134A, BEV PR60C R134A, KIC PR32 R134A, KIC PR40 2 R134A, KIC PR40 R134A EBA130015, KIC PR40 R134A EBA130515, KIC PR60 R134A EBA170015, KIC PR60 R134A EBA170515, KIC PR60PA R134A, KIC PRX32 R134A, KIC PRX40 R134A EBA130013, KIC PRX40 R134A EBA130513, KIC PRX60 R134A EBA170013, KIC PRX60 R134A EBA170513, KIC PRX60PA, KKPRX40 R134A, KPR40 R134A EBB130015, KPR40 R134A EBB130415, KPR40 R134A EBB130515, KPR60 R134A EBB170415, KPR60 R134A EBB170515, KPRX40 R134A, KPRX60 R134A, WINE PR32M R134A, WINE PR32R, WINE PR40M R134A, WINE PR40R R134A, WINE WOOD PR40LC R134A, WINE WOOD PR40LS R134A, WPR40 R134A EBB010234, WPR40M R134A EBB010434

Vitrine réfrigérée :

VISION PRX40 R134A, VISTA PR40 R134A

Signes d'usure ou de défaillance

Ventilateur à l'arrêt ou qui tourne par à-coups, bruit de roulement ou de frottement, rouleau déséquilibré, encrassé ou chargé de givre, moteur qui chauffe, température intérieure qui dérive, givre sur l'évaporateur.

Conseils avant et après remplacement

Avant de commander, vérifier le côté du moteur : le ventilateur 4022149 est un modèle à moteur à gauche, alors que la référence voisine 4022148 est un modèle à moteur à droite, et que la longueur de rouleau (180 mm) et le diamètre (60 mm) doivent correspondre.

Débrancher l'appareil avant toute intervention. Nettoyer le rouleau et l'évaporateur, puis contrôler le câblage et les cosses. Après montage, vérifier le sens de rotation, l'absence de frottement et de vibration, puis contrôler la descente en température de l'armoire.

FAQ

Fonction de la pièce

À quoi sert le ventilateur tangentiel d'une armoire réfrigérée Mondial Framec ?

Il brasse l'air froid produit par l'évaporateur et le répartit dans l'enceinte. Sans lui, le froid se répartit mal et la température dérive.

Compatibilité

Comment vérifier que le ventilateur 4022149 convient à mon armoire ?

Relever le modèle sur la plaque signalétique, puis le comparer à la liste de compatibilité, en contrôlant le côté du moteur (gauche) et les dimensions du rouleau (180 x 60 mm). En cas de doute, une demande de devis permet de valider la référence avant commande.
