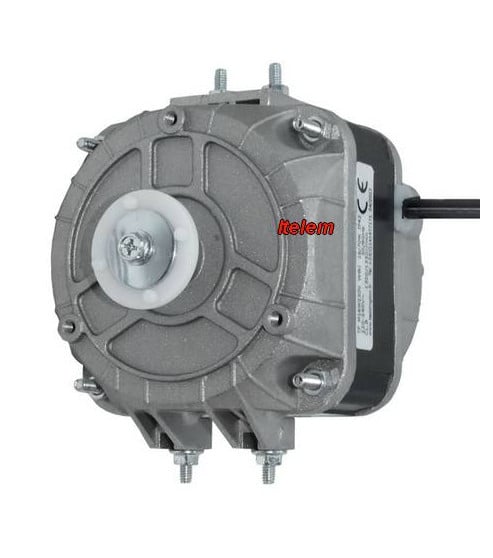

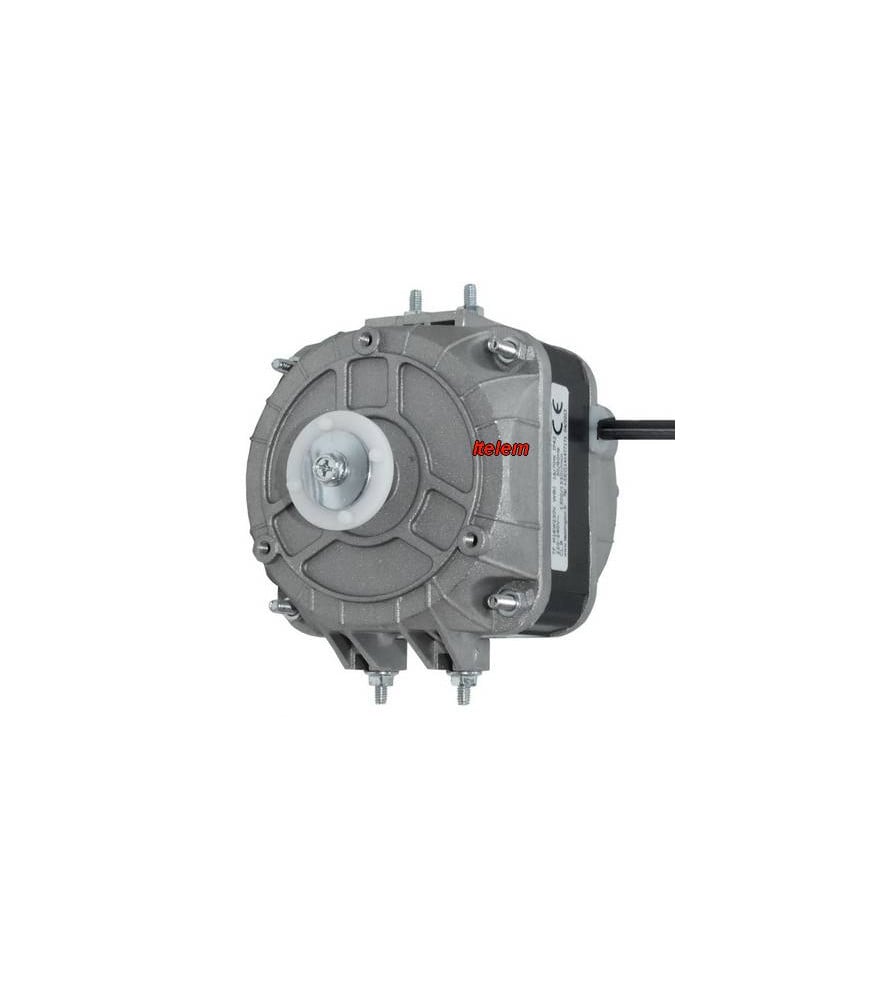

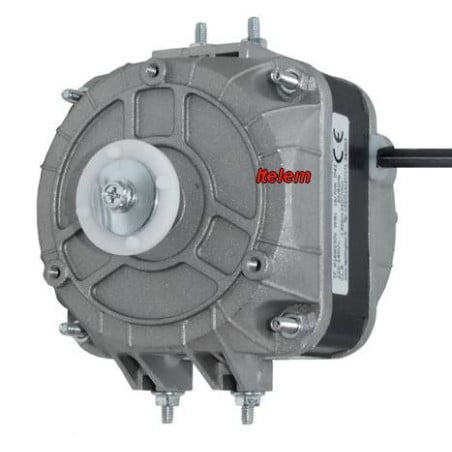

Moteur de ventilateur Teddington TFM 16W

Descriptif produit

Le moteur de ventilateur Teddington TFM 16W (référence TF-M16W230V-WBI) est un moteur universel destiné aux applications de réfrigération, climatisation et conservation. Il équipe les armoires réfrigérées, chambres froides, réfrigérateurs professionnels et systèmes de climatisation, où il entraîne le ventilateur chargé de brasser l'air sur l'évaporateur, le condenseur ou le radiateur selon le montage. Son système de fixations multiples permet de l'adapter à la grande majorité des groupes frigorifiques français et européens, sans se limiter à une marque d'origine précise. C'est une pièce standard du génie climatique, pensée pour le remplacement universel plutôt que pour une compatibilité fabricant unique.

Problèmes et pannes résolus moteur ventilateur Teddington TF-M16W

Ventilateur qui ne tourne plus dans l'armoire réfrigérée ou la chambre froide. Circulation d'air insuffisante autour de l'évaporateur ou du condenseur, avec remontée en température de l'enceinte. Bruit anormal, grincement ou vibration au niveau du moto-ventilateur. Moteur qui chauffe excessivement ou déclenche sa protection thermique de façon répétée. Givrage excessif de l'évaporateur lié à un défaut de brassage d'air.

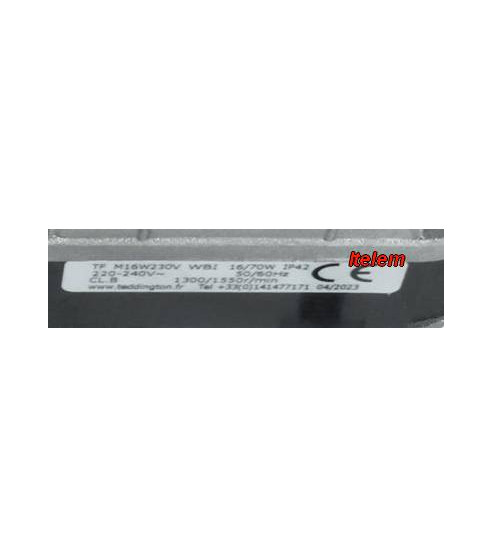

Caractéristiques

• Marque : Teddington
• Référence : TF-M16W230V-WBI
• Puissance absorbée : 70 W
• Puissance utile : 16 W
• Alimentation : 230 Vca, 50 Hz
• Intensité : 0,45 A
• Vitesse de rotation : 1300 tr/min
• Sens de rotation : sens contraire des aiguilles d'une montre
• Température de fonctionnement : -30°C à +50°C

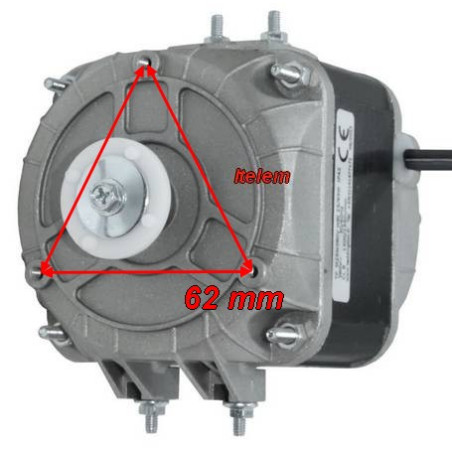

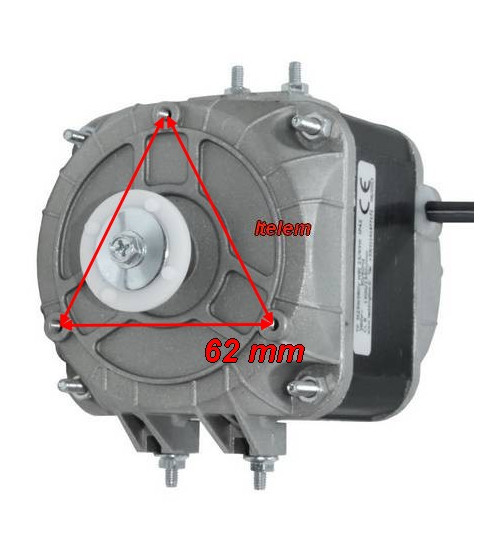

• Épaisseur hors axe : 77 mm
• Largeur et hauteur : 83 mm
• Entraxes de fixation : 18 et 26 mm
• Connexion : câble tri filaire
• Protection thermique : par impédance
• Normes : CE, VDE

Modèles compatibles

Ce moteur est un modèle universel à fixations multiples, non rattaché à une liste de modèles d'appareils précise par le fabricant. Il se substitue à un moteur d'origine sur la base de la correspondance des caractéristiques électriques (230V, 70W absorbés, 1300 tr/min) et des cotes de fixation (entraxes 18 et 26 mm), et non sur la base d'une référence constructeur d'appareil. Vérifier avant commande le sens de rotation et l'encombrement disponible dans le caisson d'origine.

Signes d'usure

Un moteur de ventilateur qui fatigue se signale d'abord par un bruit de roulement, sifflement ou grincement continu pendant le fonctionnement. Ralentissement perceptible de la vitesse de rotation, brassage d'air moins efficace. Déclenchements répétés de la protection thermique intégrée, le moteur coupe puis redémarre seul après refroidissement. Échauffement anormal du carter moteur au toucher. Dans les cas avancés, le moteur ne démarre plus du tout ou reste bloqué, souvent lié à un roulement grippé ou un enroulement grillé.

Conseils avant et après remplacement

Couper l'alimentation électrique avant toute intervention sur le moteur ou le ventilateur. Relever les cotes de fixation existantes (entraxes 18 ou 26 mm) et le sens de rotation du moteur d'origine avant de commander quoi que ce soit, ce modèle universel s'adapte à plusieurs configurations mais le montage doit rester cohérent avec le flux d'air prévu par le fabricant de l'appareil. Contrôler l'état de l'hélice existante et la réutiliser si elle est compatible avec le nouvel axe. Après remplacement, vérifier le serrage des fixations et l'absence de frottement de l'hélice contre le caisson, puis contrôler la montée en froid de l'appareil sur un cycle complet.

FAQ

Fonctionnement et rôle de la pièce

À quoi sert le moteur Teddington TF-M16W230V-WBI ?

Il entraîne le ventilateur qui brasse l'air sur l'évaporateur, le condenseur ou le radiateur d'une armoire réfrigérée, chambre froide ou installation de climatisation. Sans ce brassage, l'échange thermique se dégrade et la température de l'enceinte remonte. C'est un moteur universel, utilisable sur plusieurs types de montages frigorifiques.

Pourquoi mon armoire réfrigérée remonte en température alors que le compresseur fonctionne ?

Ce symptôme oriente souvent vers un défaut de ventilation plutôt que vers une panne du circuit frigorifique lui-même. Si le compresseur tourne normalement mais que l'air ne circule plus correctement sur l'évaporateur, le moteur de ventilateur est le premier composant à contrôler.

Compatibilité et identification

Comment savoir si le moteur TF-M16W230V-WBI convient à mon appareil ?

Ce moteur est universel et se sélectionne sur la base des caractéristiques électriques et des cotes de fixation, pas sur une liste de modèles d'appareils. Comparer la puissance (70 W absorbés, 16 W utiles), la tension 230V, le sens de rotation et les entraxes de fixation avec le moteur d'origine avant de valider la compatibilité.
