Clapet motorisé convoyeur air réfrigérateur Haier

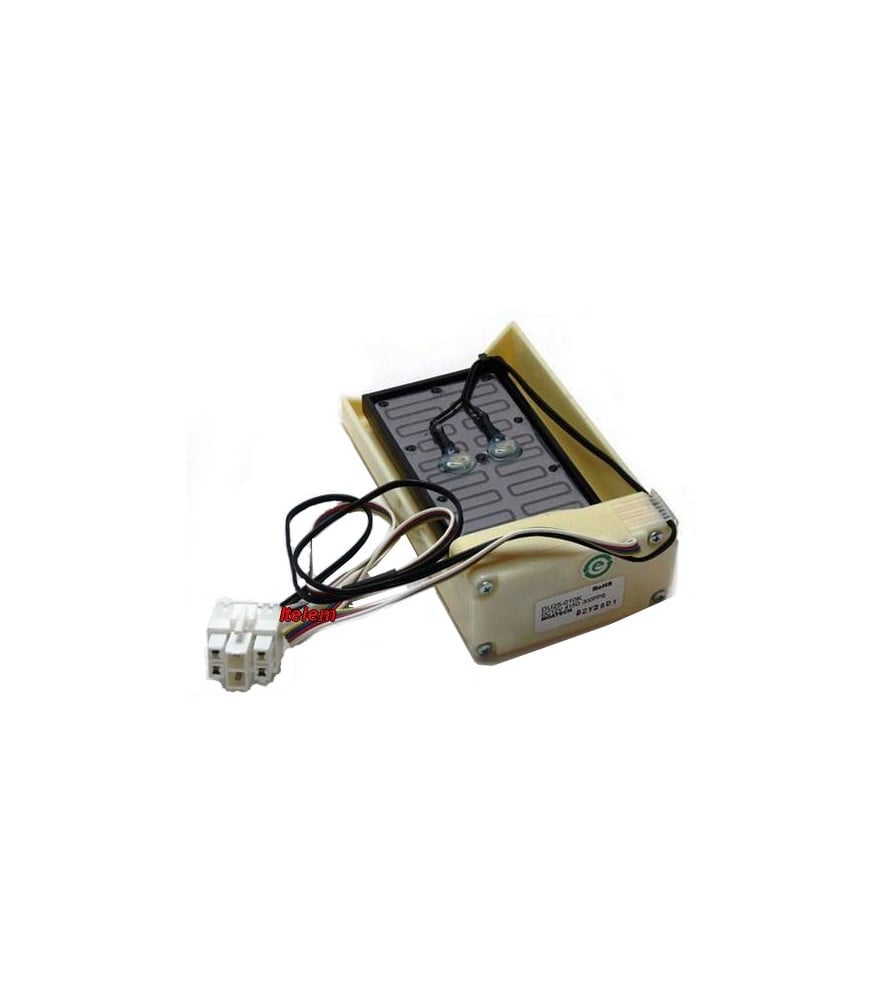

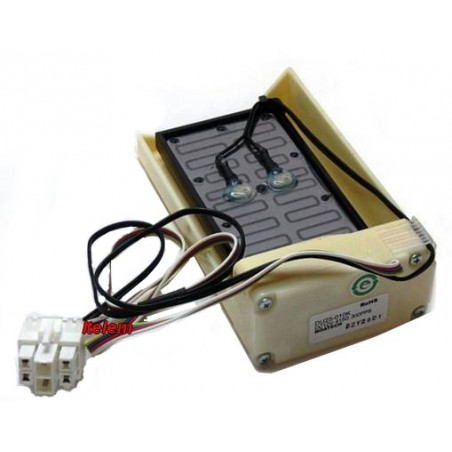

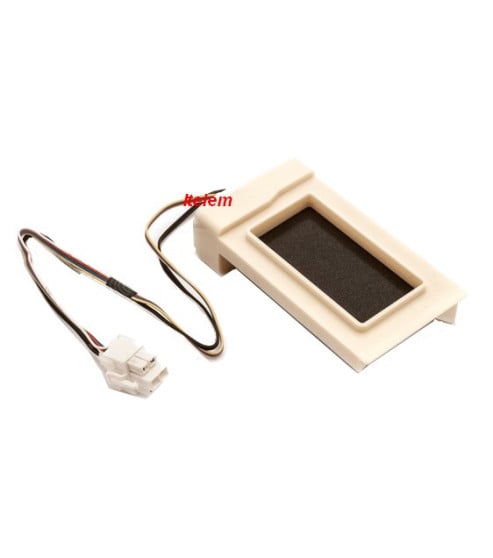

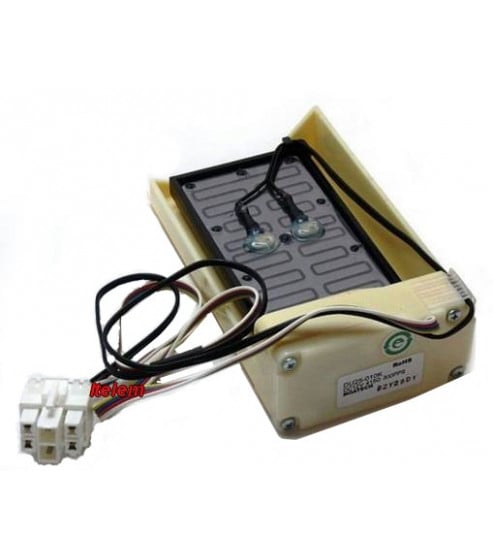

Clapet motorisé convoyeur air réfrigérateur Haier 00609340017

Description du produit

Le clapet motorisé 00609340017 est une pièce de régulation du flux d’air froid dans les réfrigérateurs Haier équipés d’un système No Frost. Il contrôle l’ouverture et la fermeture du passage d’air entre le congélateur et le compartiment réfrigérateur afin de maintenir une température stable et homogène.

Piloté par la carte électronique, ce clapet ajuste automatiquement la circulation d’air en fonction des besoins de refroidissement.

Compatibilités et équivalences

Référence constructeur : 00609340017

Compatible avec plusieurs modèles de réfrigérateurs combinés et multi-portes Haier. Vérifier la plaque signalétique de l’appareil avant commande.

Caractéristiques principales

Clapet motorisé complet
Régulation automatique du flux d’air
Commande électrique
Adapté aux systèmes No Frost
Montage dans convoyeur d’air

Problèmes et pannes résolus

Température trop élevée dans le réfrigérateur
Déséquilibre thermique entre compartiments
Formation excessive de givre
Bruits anormaux de ventilation
Fonctionnement prolongé du compresseur

Signes d’usure ou de défaillance

Refroidissement insuffisant
Écart de température important
Givre anormal
Bruit de claquement
Code erreur ventilation

Conseils d’entretien et de remplacement

Débrancher l’appareil avant intervention. Démonter les habillages intérieurs pour accéder au convoyeur d’air.

Vérifier également l’état du ventilateur et des sondes lors du remplacement.

Société française – Livraison rapide – Devis gratuit – Service client.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l’enceinte, derrière la bac à légumes ou au dos de l’appareil.

FISHER & PAYKEL: GLUX-6602

FRIGISTAR: 521W, RX611DUX1

HAIER: 522S, ARL2522M, ARL2522MS, ASBS-520, ASFNBBLK, ASFNBCRM, BCD-558WA, BZ12003, CAFF19BK, CAFF19SI, FQ-890X, FQ-890XM, FSXS661GB/C, FSXS661SS/C, GLUX-6603, HCR7918EIMB, HCR7918EIMP, HCR7918EIMP(UK), HCW58F18EHMP, HRF-110S, HRF-110W, HRF-450DS6, HRF-521DM6, HRF-521DN6, HRF-521DS6, HRF-522DBB6(UK), HRF-522DG6, HRF-522DG6(UK), HRF-522DG7, HRF-522IB6, HRF-522IB6(UK), HRF-522IG6, HRF-522IG6(UK), HRF-522IG7, HRF-522WBB6(UK), HRF-522WS6, HRF-522WS6(UK1), HRF-550IG6, HRF-628AF6, HRF-628AN6, HRF-628DF6, HRF-628DN6, HRF-628DS7, HRF-628IBB6, HRF-628IF6, HRF-628IN6, HRF-628IS7, HRF-628IW6, HRF-628IX7, HRF-629AF6, HRF-629IF6, HRF-630AM7, HRF-630IB7, HRF-630IB7UK, HRF-630IM7, HRF-630IM7(UK), HRF-636IM7, HRF-660AA, HRF-660S, HRF-660SAA, HRF-661FF/A, HRF-661FF/AS, HRF-661FF/AW, HRF-661RSSAA, HRF-662FF/A, HRF-662FF/AS, HRF-662FF/AW, HRF-662FFASS, HRF-662RSS, HRF-663ASA, HRF-663ASA2, HRF-663ASA2W, HRF-663ATA2, HRF-663BSS, HRF-663CJB, HRF-663CJR, HRF-663CJW, HRF-663IBLACK GLASS, HRF-663IMAROON GLASS, HRF-663IRG, HRF-663ISA, HRF-663ISA2, HRF-663ISB2, HRF-663ISB2/A, HRF-663ISB2/U, HRF-663ISB2CR, HRF-663ISB2GB, HRF-663ISB2SS, HRF-663ISB2W, HRF-663ISB2WW, HRF-663ITA2, HRF-663ITA2B, HRF-663ITA2VS, HRF-663ITA2WF, HRF-663ITA3G, HRF-664ISB2, HRF-664ISB2B, HRF-664ISB2N, HRF-664ISB2WW, HRF-665ISB2, HRF-665ISB2B, HRF-665ISB2N, HRF-729AP6, HRF-729IP6, HRF521DM6, HRF521DN6, HRF522DG6, HRF522DG7, HRF522IB6, HRF522IG6, HRF628AF6, HRF628AN6, HRF628DF6, HRF628IF6, HRF628IN6, HRF628IW6, HRF628IX7, HRF630AB7, HRF630AM7, HRF658FF/ASS/HRF-658FF/ASS, HRF661FFASS, HRF661RSSAA, HRF661TSAA, HRF663CJB, HRF663CJW, HRF663ISB2WW, HRF664ISB2B, HRF664ISB2N, HRF665ISB2, HRF665ISB2B, HRF665ISB2N, HRS-27S, HRS-27W, HS-26LDB/A, HS-26SDB, HS-660HT, HS-660HW, HS-663HT, HS-663HW, HSBS562IS, HSBS562IW, JSBS-662, LINDBERGH 521, LINDBERGH521B, LINDBERGH522S/BAR, MCS662FIX, MGR-711SM-S, MGR-712SB-S, MGR-712SB-W, NF 660 INOX, NF-660I, NFR55WDX0000, ORF-661F/W, PC65BL, PC65SC, PC65SS, PC66BL, PC66SC, RA662SH.04, RAM550PM, REF-663ISB2WW, RST23SS, RST23W, RSXS661CR-C, RSXS661GB-C, RSXS661SS-C, SBS700WFF, SBS700WSSFF, SBX-10, SKF 550SS, SRF-662FF/A, SRF-662FF/ASS, ST980SXS, SXS661CR/C, SXS9897S, SXS9897W, USXS628SS/C

FAQ – Clapet motorisé de réfrigérateur (convoyeur d’air)

À quoi sert le clapet motorisé dans un réfrigérateur ?

Le clapet motorisé régule le passage de l’air froid entre le congélateur et le compartiment réfrigérateur. Il s’ouvre et se ferme automatiquement pour maintenir une température stable. Sur les modèles No Frost, il est essentiel à la bonne répartition du froid.

Pourquoi mon réfrigérateur est chaud en haut mais froid en bas ?

Ce symptôme est typique d’un clapet bloqué ou défaillant. Si le clapet reste fermé, l’air froid ne circule plus vers le compartiment réfrigérateur. Le congélateur fonctionne normalement, mais la partie haute ne refroidit plus correctement.

Comment savoir si le clapet d’air est défectueux ?

Plusieurs signes peuvent indiquer un problème :

• Température instable dans le réfrigérateur

• Givre anormal côté frigo

• Bruit de claquement ou de moteur interne

• Fonctionnement continu du compresseur

• Code erreur ventilation

Un diagnostic visuel ou un test d’alimentation du moteur confirme la panne.

Un clapet bloqué peut-il empêcher le réfrigérateur de refroidir ?

Oui. Si le clapet reste fermé, l’air froid ne circule plus. Si au contraire il reste ouvert en permanence, cela peut provoquer du givre excessif ou un refroidissement irrégulier.

Peut-on réparer un clapet motorisé ?

Dans la majorité des cas, le clapet motorisé ne se répare pas. Il se remplace complet (moteur + volet). Un remplacement est recommandé en cas de blocage mécanique ou de moteur hors service.

Le remplacement du clapet est-il compliqué ?

Le clapet est généralement situé derrière le carter intérieur du réfrigérateur. Le démontage nécessite :

• Débranchement de l’appareil

• Retrait des clayettes

• Dépose du panneau arrière intérieur

Une intervention simple pour un technicien, mais plus délicate pour un particulier non expérimenté.

Un clapet défectueux peut-il provoquer du givre ?

Oui. Une mauvaise régulation de l’air entraîne un déséquilibre thermique. Cela peut provoquer :

• Accumulation de givre

• Mauvaise décongélation

• Ventilateur bloqué par la glace

Faut-il changer aussi le ventilateur en même temps ?

Pas systématiquement. Toutefois, il est conseillé de vérifier l’état du ventilateur et des sondes de température lors du remplacement du clapet.

Combien coûte un clapet motorisé de réfrigérateur ?

Le prix dépend de la marque et du modèle. Il varie généralement selon le type d’appareil (combiné, multi-portes, américain). Vérifier la référence exacte sur la plaque signalétique permet d’éviter toute erreur.
