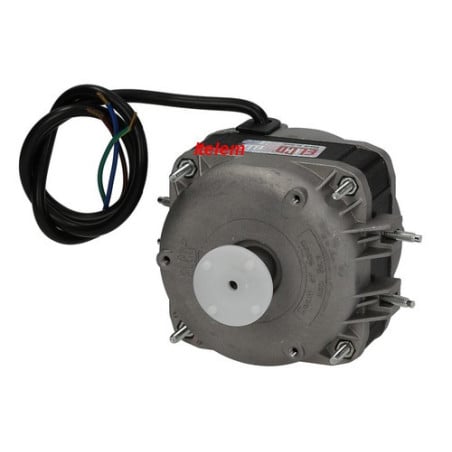

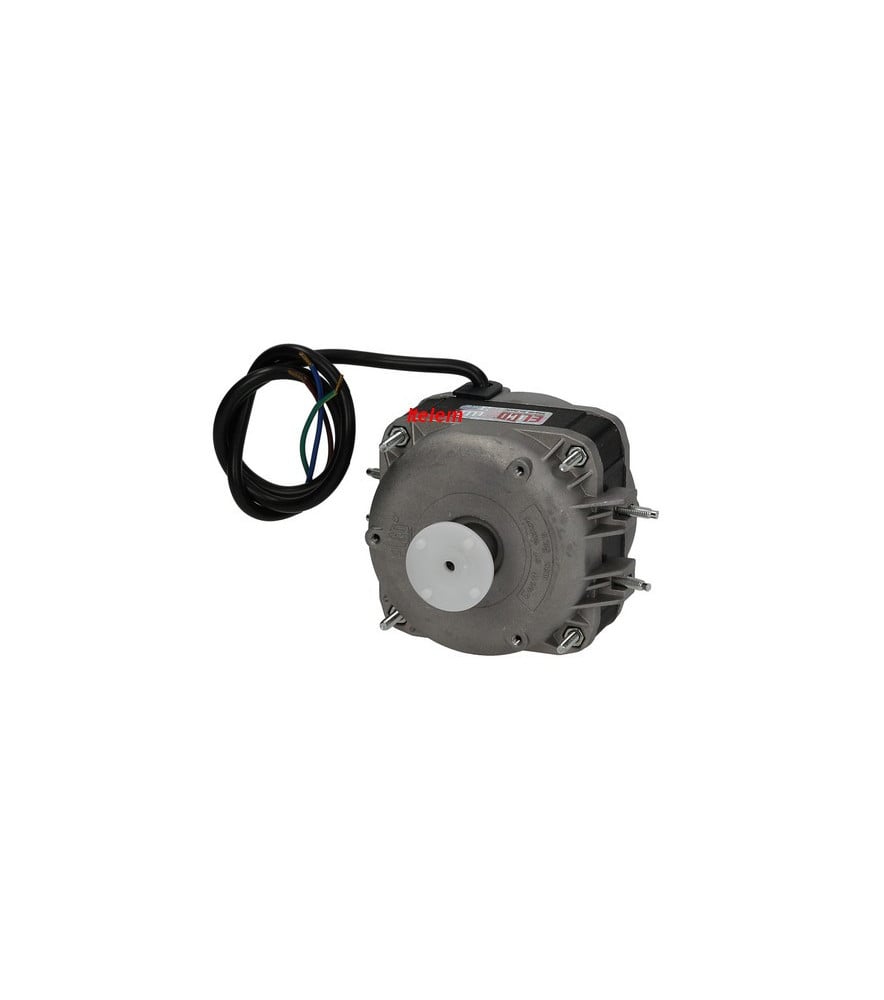

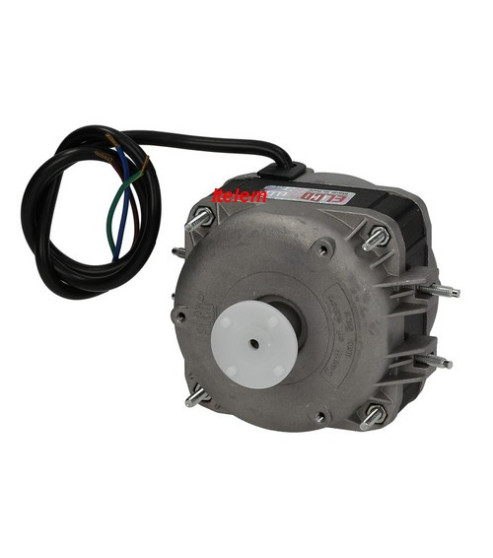

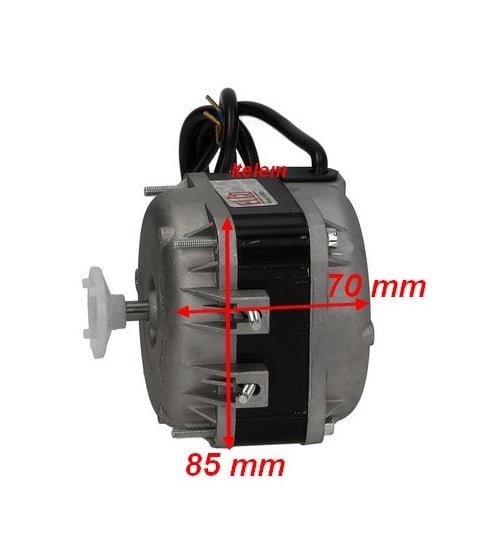

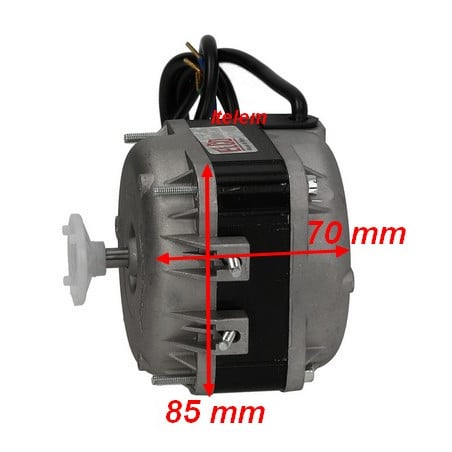

Moteur de ventilateur Elco VN16-25

Descriptif produit

Le VN16-25 est un moteur de ventilateur universel à pôles à spire de court-circuit, produit par Elco, spécialiste italien des moteurs pour le froid et la climatisation depuis 1954. Il équipe les évaporateurs et condenseurs de nombreux équipements frigorifiques professionnels : machines à glaçons, armoires réfrigérées, vitrines, chambres froides. Sa conception pentavalente permet un montage horizontal ou vertical selon les contraintes d'installation. Remplacer un moteur défaillant sur ces machines, c'est souvent ce qui évite de changer tout le groupe froid.

A lire sur notre forum: Panne sur machine à glaçons Barline, ne fait pas assez de froid, diagnostic par étape réalisé par le technicien.

Problèmes et pannes résolus

Ventilateur arrêté ou tournant au ralenti, surchauffe du condenseur par défaut de ventilation forcée, absence de brassage d'air sur l'évaporateur, machine à glaçons ou armoire réfrigérée ne refroidissant plus correctement, bruit de roulement ou de coussinet usé.

Caractéristiques

• Référence fabricant : VN16-25 / NET5T16PVN001
• Référence produit : FRC240902P
• Marque : Elco
• Alimentation : 230 V — 50/60 Hz
• Puissance rendue : 16 W
• Puissance absorbée (démarrage) : 65 W
• Vitesse de rotation : 1300/1550 tr/min
• Intensité : 0,45 A
• Sens de rotation : anti-horaire
• Boîtier : aluminium/Zamak
• Montage sur : coussinets
• Indice de protection : IP42

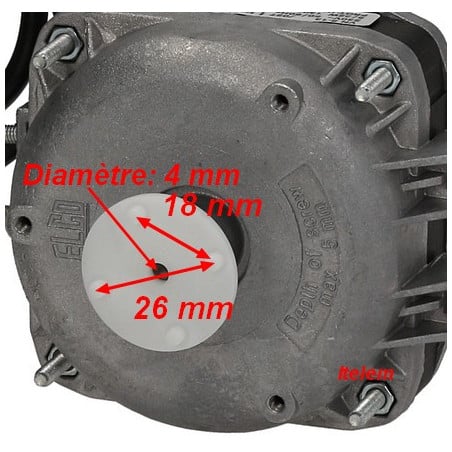

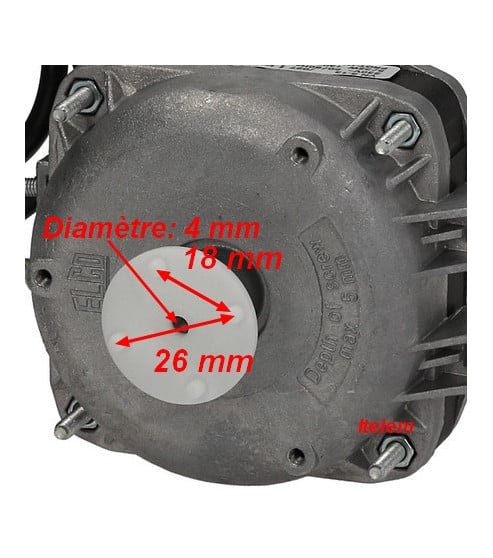

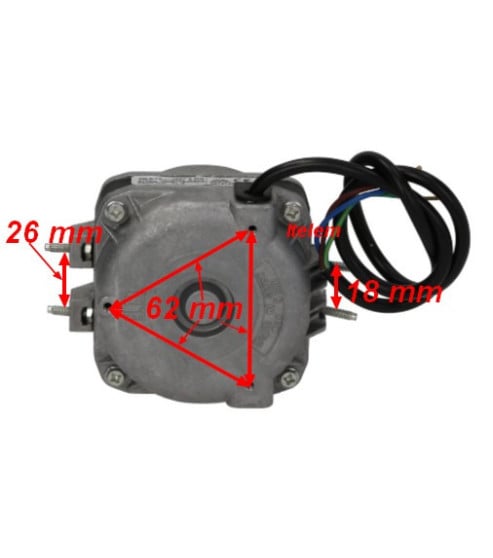

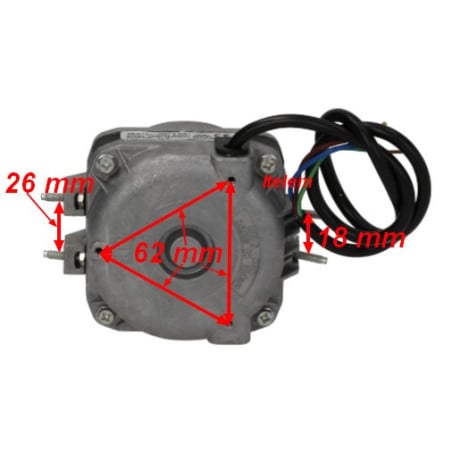

• Fixation moteur : 2 entraxes support — 18 mm et 26 mm
• Fixation hélice : sur porte-hélice
• Type de fixation : 3 trous avant et arrière + 4 tiges filetées pour cercle ou grille
• Longueur câble : 500 mm
• Température d'utilisation : -30 °C à +40 °C
• Classe d'isolation : B

Liste d’appareils concernés (Non exhaustive)

BARLINE — Machine à glaçons : B8040 — B9040 — B9050 — B9550 — BARLINE BIS 90 — BARLINE17105 — BARLINE1718 — BARLINE1790 — BARLINE90 — BIS90 — BUL20 — BUL30 — BUL40 — BUL65 — BUL90

COFRIMELL — Frigo drink : CAPRI — COF — COLDREAM — JETCOF — JETCOF-M — JETCOF-S — MEGA25 — MEGA25-M — MEGA25-S — MEGA40 — MINICAPRI — NEWCOF

ELMECO — Frigo drink : JETCOF

ELMECO — Machine à granité : MACH — MACH-BASIC

ICEMATIC — Cellule de refroidissement : 3-4HP

ICEMATIC — Machine à glaçons : SF300 — SF300A

MARENO — Table self-service réfrigérée : SER15A — SER18A

NECTA VENDING EVOCA — Machine vending : DIESIS 500-700 — MELODIA — SAMBA CLASSIC PLUS — SFERA P — SMART HOT GAS — SNAKKY MAX — SNAKKY MAX FOOD — SNAKKY SL — TANGO

POLARIS — Armoire réfrigérée : BT70G — KBT70 — KBT70G — KBT72 — KBT120 — KBT122 — KBT124 — KBT140 — KBT142 — KBT144 — KBTV60 — KBTV70 — KBTV120 — KBTV140 — KC70-70 — KPBT70-70 — KPBT105-35 — KUBT70 — KUBT72 — KUBT140 — KUBT142 — KUBT144 — KUBTV70 — KUBTV140 — KUC70-70 — KUPBT70-70 — KUPBT105-35 — ROLL-IN 1P TN — ROLL-IN 1PP TN — ROLL-IN 1PPM TN — ROLL-IN 1PPV TN — ROLL-IN 1PV TN — ROLL-IN 2P TN — ROLL-IN 2PP TN — ROLL-IN 2PPM TN — ROLL-IN 2PPV TN — ROLL-IN 2PV TN — TPV21 — TPV26C

POLARIS — Cellule de refroidissement : KBF050

POLARIS — Comptoir neutre réfrigéré : KTARBT03 — KTARBT04

SCOTSMAN — Machine à glaçons : AC175 — AC176 — AC206 — AC206 ICE SHOT — AC225 — AC226 — ACM45 — EC175 — EC176 — EC206 — EC226 — MC8 — MC15 — MC16 — MC45 — MC46 — MF41 — MF46 — MF47 — MFN46 — MXG328 — MXG428 — MXG438 — NU100 — NU150

SIMAG — Machine à glaçons : SC70 — SC120 — SC210 — SCN125 — SCN215 — SCR65 — SCR85 — SCR120 — SD125 — SD210 — SDE170 — SDE220 — SDN145 — SDN215 — SM70 — SM120 — SNM300 — SP405 — SPN405

SPM — Machine à granité : FROSTY DREAM — GT2 PUSH — GT2 TOUCH WHITE 230-50 — ICE DREAM — ICE-BOOM-FIZZ-IBF-2-2 — ICE-BOOM-FIZZ-IBF-3-3 — ICE-DREAM-ID2-2-B — ICE-DREAM-ID3-3-B — I-PRO2 — I-PRO3 — U-GO

UGOLINI — Machine à granité : MT GL 1

WITTENBORG EVOCA — Machine vending : FM-VERSION3000-220V-50HZ

ZANUSSI — Machine à glaçons : CIM120AS (655080) — CIM120WS (655090)

Signes d'usure ou de défaillance

Moteur qui ne démarre plus ou démarre à la main seulement, rotation irrégulière ou bruyante (coussinet sec ou usé), échauffement anormal du corps moteur, pale qui tourne mais sans vitesse suffisante. Sur une machine à glaçons, un ventilateur de condenseur qui flanche se traduit directement par un compresseur en surcharge et une production de glaçons qui chute ou s'arrête.

Conseils avant et après remplacement

Vérifier le sens de rotation avant commande, le VN16-25 tourne en sens anti-horaire, une erreur de sens annule l'efficacité du ventilateur sans forcément l'empêcher de tourner. Contrôler l'entraxe de fixation sur le support en place (18 ou 26 mm) pour choisir la bonne configuration de montage. Inspecter l'hélice au moment du remplacement : une pale fissurée ou déséquilibrée fatigue rapidement un moteur neuf.

FAQ

Compatibilité et identification

Comment savoir si le VN16-25 est compatible avec mon appareil ?

Relever la référence complète du modèle sur la plaque signalétique apposée sur le flanc ou au dos de l'appareil. Croiser avec la liste de compatibilité fournie. En cas de doute, vérifier les cotes du moteur en place (dimensions, entraxe, sens de rotation) avant commande.

Quelle est la différence entre VN16-25 et VNT16-25 ?

Les deux désignations correspondent à la même famille de moteurs Elco 16 W. Les variantes de suffixe (VNT16-25/029, VNT16-25/241, etc.) désignent des configurations de fixation ou de câblage différentes. La référence NET5T16PVN001 identifie la version pentavalente avec 5 options de montage — à confirmer sur la vue éclatée de l'appareil concerné.

Diagnostic et remplacement

Puis-je récupérer l'hélice ?

Oui le fixation est standard sur l'axe du moteur. La remplacer si elle est vraiment détériorée.

Mon ventilateur de condenseur ne tourne plus — est-ce forcément le moteur ?

Pas nécessairement. Vérifier d'abord l'alimentation électrique au moteur (tension présente aux bornes), puis la libre rotation mécanique de l'axe à la main. Un axe bloqué oriente vers un coussinet grippé — moteur à remplacer. Une alimentation absente oriente vers un relais, un thermostat ou un câble défaillant en amont.

Peut-on monter ce moteur dans les deux sens (horizontal et vertical) ?

Oui. La conception pentavalente du VN16-25 autorise le montage horizontal ou vertical sans contrainte particulière, dans une plage de température ambiante de -30 °C à +40 °C.
