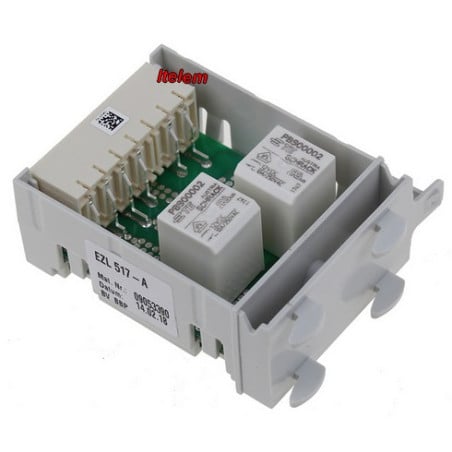

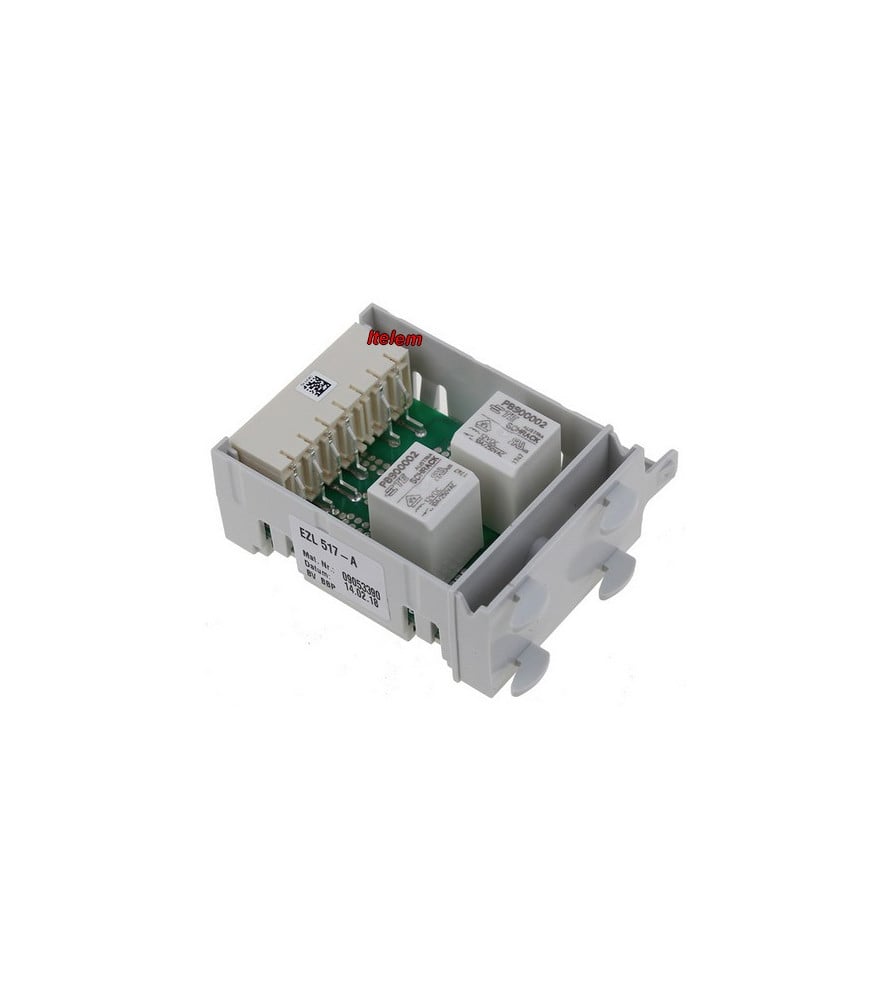

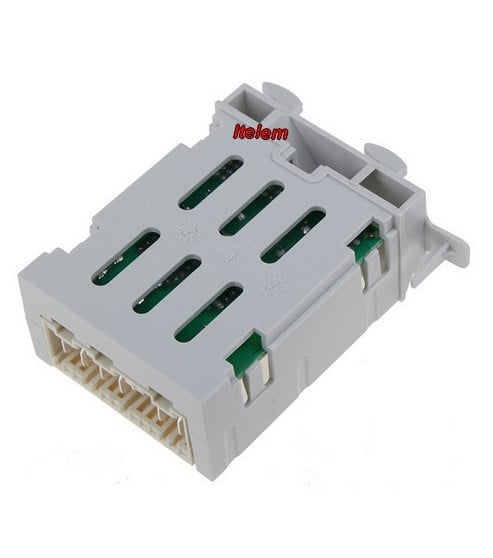

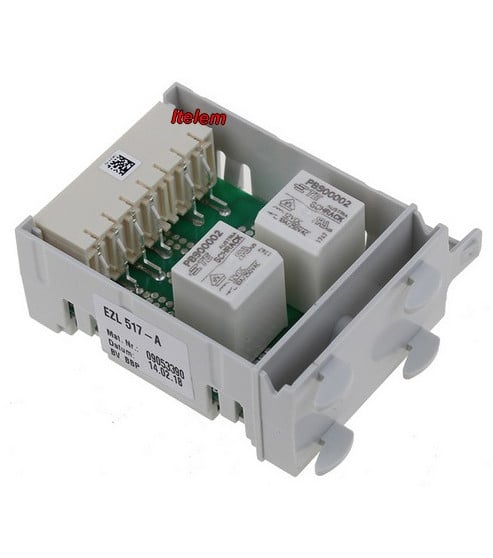

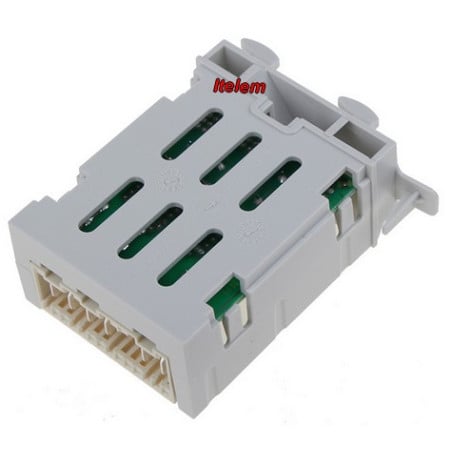

Module EZL517-A relais de chauffage lave-vaisselle Miele

Code panne associé

Cette pièce est systématiquement rattachée à la résolution du code F24. Cette association revient de façon constante chez plusieurs vendeurs indépendants de pièces Miele, ce qui en fait une donnée directement sourcée, bien que non confirmée sur documentation constructeur officielle.

Fonctionnement du circuit concerné

Sur les lave-vaisselle Miele de cette génération, le circuit de chauffage repose sur un montage en série : contact de relais de chauffage, résistance chauffante, sécurité thermique. Un circuit de surveillance électronique compare les potentiels aux points de jonction de ce montage. Tant que les potentiels correspondent à l'état attendu (relais collé, résistance intacte, sécurité fermée), aucun défaut n'est signalé. Dès qu'une incohérence apparaît, la carte coupe le circuit de chauffe et déclenche le code défaut.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.

G3305 SCHE G4203 G4203 G4203 G4212 G4217 G4222 G4263 G4264 G4268 G4292 G4297 G4310 G4380 G4383 G4385 G4910 G4911 G4913 G4915 G4920 G4922 G4922 G4925 G4930 G4930 G4930 G4932 G4935 G4937 G4940 G4940 G4945 G4960 G4962 G4965 G4967 G4970 G4975 G4980 G4982 G4983 G4985 G4987 G4988 G4990 G4990 G4990 G4994 G4995 G4995 G6000 G6000 G6000 G6005 G6005 G6060 G6065 G6100 G 6100 SCI G6105 G6130 G6135 G6160 G6165 G6200 G6202 G6205 G6230 G6260 G6265 G6300 G6305 G6310 G6315 G6330 G6335 G6360 G6365 G6365 G6370 G6375 G6410 G6415 G6470 G6475 G6500 G6505 G6510 G6512 G6515 G6517 G6560 G6565 G6570 G6572 G6575 G6577 G6582 G6582 G6583 G6587 G6587 G6588 G6590 G6595 G6620 G6625 G6630 G6635 G6640 G6660 G6665 G6670 G6675 G6700 G6700 G6705 G6705 G6720 G6725 G6730 G6735 G6760 G6765 G6770 G6775 G6820 G6821 G6825 G6826 G6840 G6845 G6860 G6861 G6865 G6866 G6890 G6891 G6895 G6896 G6900 G6905 G6920 G6921 G6925 G6926 G6990 G6992 G6993 G6995 G6997 G6998

Point de vigilance

Un retour utilisateur mentionne un cas où le code F24 a été résolu par le remplacement d'un pressostat haute pression défectueux, et non du relais de chauffage. Ce n'est pas anodin. Sur certains modèles, le pressostat intervient dans la chaîne de sécurité qui autorise ou non la mise en route du chauffage (protection anti-débordement). Un pressostat qui ne bascule pas correctement peut donc générer le même code sans que le relais lui-même soit en cause.

Causes probables, de la plus fréquente à la moins fréquente

1. Relais de chauffage collé ou contact figé sur la platine 9053390, cause la plus documentée
2. Résistance de chauffe en circuit ouvert ou en court-circuit
3. Sécurité thermique (thermostat de sécurité) déclenchée ou hors service
4. Pressostat ne remontant pas le bon niveau d'eau à la carte, empêchant la validation du cycle de chauffe

Contrôles avant remplacement

Avant de commander quoi que ce soit, vérifie la continuité de la résistance chauffante à l'ohmmètre, la sécurité thermique en amont, et l'état du pressostat si le lave-vaisselle affiche aussi des anomalies de remplissage ou de niveau d'eau en parallèle du F24. Un relais collé se contrôle difficilement hors tension sans schéma électrique précis du modèle concerné : dans le doute, le remplacement de la platine reste l'intervention la plus fiable une fois la résistance et la sécurité thermique validées bonnes.
